跳频抗干扰解析

6月前浏览927

跳频(Frequency Hopping, FH)技术作为现代通信电子对抗领域的核心技术之一,其本质是通过频谱资源的时域动态分配实现抗干扰能力的指数级提升。

1. 通信与干扰的互生机理

1.1 通信对抗的基本范式

通信系统的核心性能指标为信噪比(Signal-to-Noise Ratio, SNR),其定义为:

SNR=Ps/(Pn+Pj)

其中,Ps为信号功率,Pn为噪声功率,Pj为干扰功率。当 Pj≫Ps 时,接收端解调器输出误码率(Bit Error Rate, BER)将急剧恶化,导致通信链路失效。这种通过人为注入大功率噪声以压制合法信号传输的战术,构成了电子对抗(Electronic Countermeasures, ECM)的基础形态——压制式干扰(Barrage Jamming)。

1.2 干扰的战术分类

从通信协议栈视角分析,干扰可作用于两个关键阶段:

干扰层级

攻击目标

技术实现

对抗难度

物理层压制

同步过程

导频污染、同步头截获

高(需精确时频同步)

链路层压制

数据解析

业务信道噪声填充

中(需持续大功率输出)

干扰方若能在接收机捕获阶段实施同步压制(Synchronization Jamming),使收发双方无法建立时频对齐关系,则后续所有数据传输将失去意义。这种攻击模式比单纯的业务数据压制更具效费比。

2. 跳频扩频的抗干扰原理

2.1 从窄带到宽带的范式转换

传统定频通信将信号能量集中于单一频点fc,其抗干扰容限由处理增益(Processing Gain)决定:

Gp=Binfo/BRF

对于定频系统,射频带宽 BRF近似等于信息带宽 Binfo,故 Gp≈1(0 dB)。跳频技术通过引入伪随机跳频图案(Pseudorandom Hopping Pattern),将信号能量在宽得多的频带 Bss内时变分布,实现等效扩频:

Gp,FH=Binfo/Bss=N⋅q

从处理增益的量化角度,跳频系统的抗干扰能力可用Gp≈N来直观描述,其中N为可用跳频信道数。这意味着跳频图案越大(频点越多),抗宽带干扰能力越强。例如,当N=1000时,Gp≈30dB,干扰方需提升约1000倍功率才能维持同等干扰效能。

其中 N 为跳频点数,q 为每跳传输的符号数。典型战术跳频系统的处理增益可达 20-40 dB,意味着干扰方需提升 100-10000 倍功率方能维持同等干扰效能。

2.2 分散与分集的双重效应

跳频技术的抗干扰优势源于两个正交维度:

(1)频谱分散(Spectral Dispersion)

将完整的同步帧与数据帧分割为 M个子包,按伪随机序列分布于 N 个频点(N≫M )。干扰方若采用部分频带干扰(Partial-Band Jamming),其命中概率服从二项分布:

Phit=∑k=0M(kM)pk(1−p)M−k⋅I(k≥kth)

其中 p=BssWj为干扰带宽占比,kth为成功解调所需的最小正确接收子包数。当 N 足够大时,即使 p→1 ,只要 kth/M 设计合理,系统仍可维持可靠通信。

(2)时间分集(Time Diversity)

跳频周期 Th通常远小于信道相干时间 Tc,但大于多径时延扩展 τrms。这种时频二维交织结构,使系统具备对抗跟随干扰(Follower Jamming)的能力——干扰方侦察-响应链路的固有时延 τreact若满足 τreact>Th ,则干扰信号到达时目标已跳离该频点。

2.3 跳频序列的生成与特性

跳频技术的核心除了“跳”,更在于“怎么跳”。跳频序列的伪随机性和低互相关性至关重要,这直接决定了系统的抗截获、抗推测能力。

跳频序列通常由伪随机码(Pseudo-Random Code)控制生成,常用的伪随机码包括:

(1)m序列(Maximum Length Sequence):由线性反馈移位寄存器(LFSR)生成,具有良好的自相关特性,周期为2^n-1,实现简单,但互相关性能有限。

(2)Gold序列:由两个优选m序列模2加生成,具有优良的自相关和互相关特性,序列数量远多于m序列,适合多用户系统。

(3)Kasami序列:分为小集和大集Kasami序列,具有更低的互相关峰值,适用于对干扰抑制要求更高的场景。

一个好的跳频序列应具备以下特性:

• 伪随机性:序列应近似随机,具有近似理想的自相关函数,使干扰方难以预测下一个跳频点。

• 低互相关性:不同用户使用的序列之间互相关值应足够低,以减少多用户间的相互干扰。

• 大跳频图案空间:可供使用的频点集 合(跳频图案)应足够大,通常要求可用频点数N≥1000,以提供足够的抗干扰容限。

• 均匀分布性:各频点被访问的概率应大致相等,避免某些频点被过度使用而暴露。

3. 同步机制与抗干扰设计

3.1 跳频同步的数学模型

收发双方需共享跳频图案 h(t) ,其一般形式为:

h(t)=fcarrier+Δf⋅PN(t)modBss

其中 PN(t) 为伪噪声序列,通常采用 m 序列或 Gold 序列以保证良好的自相关与互相关特性。

同步是跳频系统的“生命线”,包含两个关键层面:

(1)时钟同步:收发双方时钟对准,确保跳变时刻一致。时钟偏差会导致接收机无法在正确的时间窗口内捕获信号,造成通信中断。高精度时钟同步通常依赖GPS授时、精密晶振或同步协议实现。

(2)序列同步:接收机需要知道当前时刻发送端使用的是序列中的哪一个频点。这要求收发双方不仅使用相同的跳频序列,还必须保持序列相位一致。

实现同步的常用方法包括:同步头(Preamble)传输、同步字(Sync Word)嵌入、导频信道(Pilot Channel)辅助等。短周期跳频(FFH)通过减小单跳驻留时间降低干扰能量积累,但会增加同步开销。

其中 Esync为同步头能量,J0为干扰功率谱密度。短周期跳频(Fast Frequency Hopping, FFH)通过减小Th降低单跳驻留时间内的干扰能量积累,但需权衡同步开销。

4. 跳频与扩频技术的对比

扩频技术主要包括跳频扩频(FHSS)和直接序列扩频(DSSS)两大类,二者抗干扰机理各有侧重。

4.1 跳频扩频(FHSS)

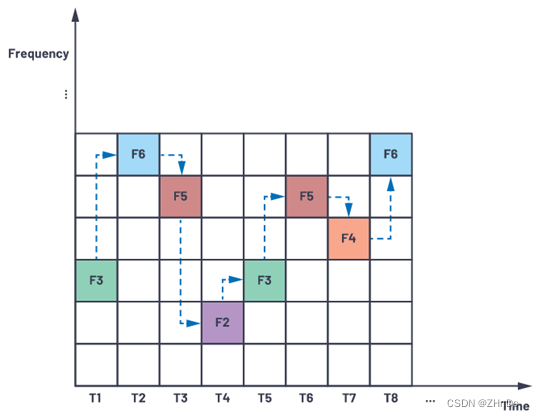

跳频技术通过频率的“躲避”来抗干扰。信号按照伪随机序列在多个频点间快速切换,当某一频点受到干扰时,仅影响该频点上的短暂传输,大部分数据可在其他“干净”频点上正常传输。

• 抗窄带干扰能力强:干扰只能影响当前频点,其他频点通信不受影响

• 实现相对简单:只需频率合成器快速切换,无需复杂的扩频码相关处理

• 频谱利用率高:多个系统可共享频段,通过不同跳频图案区分

• 处理增益:Gp≈N,N为跳频点数

4.2 直接序列扩频(DSSS)

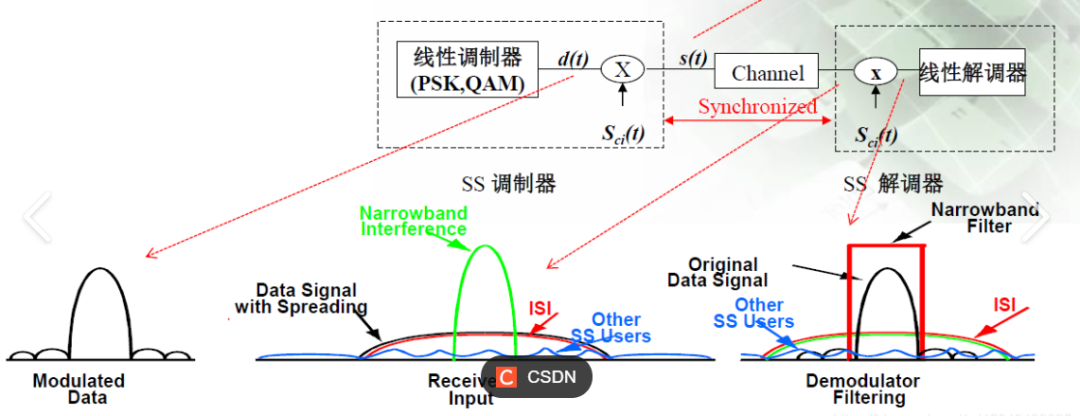

直扩技术通过扩频码的“稀释”来抗干扰。将窄带信号用高速伪随机码扩展到宽频带传输,接收端用相同码进行解扩,干扰信号在解扩过程中被“稀释”,功率谱密度大幅降低。

• 抗宽带干扰能力强:用宽带低功率谱密度信号淹没干扰

• 具有 码分多址(CDMA)能力:不同用户使用不同扩频码,可在同一频带同时通信

• 隐蔽性好:信号功率谱密度低,难以被检测

• 处理增益:Gp=Rc/Rb,Rc为码片速率,Rb为信息速率

4.3 混合扩频体制

FH/DS混合扩频结合两者优势:跳频提供频率分集,直扩提供处理增益,二者相乘获得更高的抗干扰能力(Gp=Gp,FH·Gp,DS),可对抗复合干扰策略。

跳频技术的典型应用场景

蓝牙通信中的自适应跳频

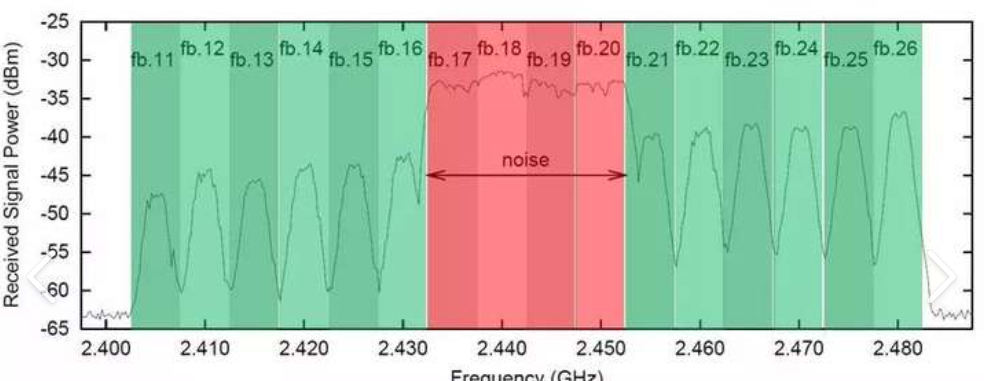

蓝牙(Bluetooth)使用的是自适应跳频(AFH, Adaptive Frequency Hopping),它能自动检测并避开被Wi-Fi等系统占用的“坏”信道,是跳频技术智能化发展的一个典型例子。

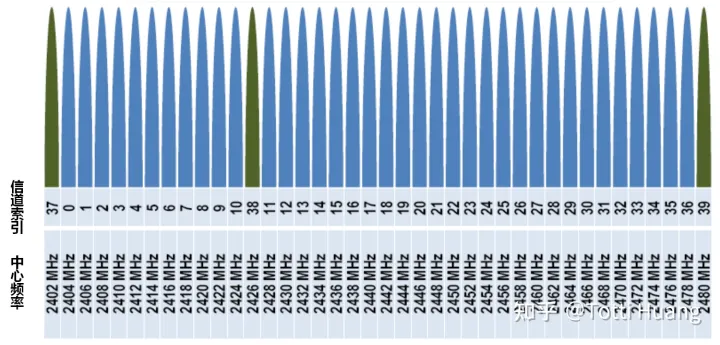

蓝牙工作在2.4GHz ISM频段,将79个信道(或40个,视版本而定)用于跳频,跳频速率为1600次/秒。AFH机制通过信道质量评估,动态标记并避开受干扰信道,确保在复杂的无线环境中维持稳定的连接。

军事通信

军事通信强调低截获概率(LPI, Low Probability of Intercept)和抗阻塞干扰能力,这是跳频技术在复杂电磁环境下生存的关键。

战术跳频电台通常具备以下特性:

• 大跳频带宽:可达数十至数百MHz,提供高处理增益

• 快跳频速率:每秒数千至数万跳,降低单跳被 干扰概率

• 跳频图案加密:使用密钥控制序列生成,防止敌方预测

• 抗跟踪干扰能力:跳频速率超过敌方侦察-响应链路时延

总结

跳频在原理上是数据的分散,那么在实际操作中有什么需要注意的呢?欢迎在评论区讨论。
