射频 PCB 走线 9 大高频致命坑！踩中一个，匹配直接报废
大家好，这里是射频学堂在射频设计一线，几乎所有工程师都栽过同一个跟头：原理图阻抗匹配算得滴水不漏，器件型号、参数选型严丝合缝，可一上板测试，反射大、灵敏度拉胯、驻波比超标，辛辛苦苦做的匹配直接失效。问题往往不在原理，也不在芯片，而是毁在毫不起眼的PCB 走线上。射频信号是高频电磁波，对走线长度、宽度、拐角、过孔、接地都极度敏感。有时仅仅几毫米的布线失误，就会引入额外寄生阻抗、产生信号反射、激发 EMI 干扰，让前期所有设计努力全部归零。今天这篇，我们把射频 PCB 走线里最容易翻车、后果最致命的高频坑点一次性讲透，全部来自真实项目踩坑总结，每条都关系到产品成败，建议射频工程师直接收藏备用！大忌之首：射频走线严禁走 90° 直角这是射频 PCB 最基础、也最容易被新手忽略的铁律。数字电路里直角走线几乎无伤大雅，但在射频高频段，90° 拐角会直接造成传输线阻抗突变，引发明显信号反射、驻波比恶化，不仅破坏阻抗匹配，还会向外辐射干扰，影响周边敏感电路。✅ 正确做法：射频信号走线统一使用45° 斜角拐角，对精度要求更高的场景可采用圆弧圆角走线，最大限度减小阻抗突变，让信号平滑传输。射频走线过长、随意绕线射频传输线的长度，直接关联信号相位与等效阻抗。走线过长，传输线本身会等效成寄生电感 + 寄生电容，强行改变系统阻抗，让匹配网络失效；随意绕线、蛇形走线还会增大插入损耗，加剧信号间串扰。✅ 正确做法：射频走线严格遵守短、直、粗原则，尽可能缩短信号路径重点路径：天线、功放、滤波器、射频芯片间的走线优先缩短按阻抗与波长要求精确控制长度，杜绝无意义绕线关键射频信号线严禁跨模块、长距离 “横穿” PCB不做阻抗控制，走线忽宽忽窄射频走线不是 “连上就行”，必须做严格的特性阻抗控制（行业通用 50Ω 标准）。走线宽度、到参考地的距离、PCB 板材介电常数，共同决定最终阻抗。一旦走线宽窄不一，阻抗就会连续突变，再好的匹配电路也救不回来。✅ 正确做法：提前用阻抗计算工具，算出对应板材下 50Ω 阻抗的线宽同一条射频走线，全程线宽保持一致，不随意突变保证走线下方参考地完整连续，不割裂、不开槽滥用过孔，高频信号 “杀手”射频走线上随意打过孔，是新手最典型的错误之一。每一个过孔都存在不可忽略的寄生电感与寄生电容，会显著改变传输线阻抗，破坏阻抗连续性，导致反射增大、损耗飙升。尤其射频主通路上的过孔，影响往往难以通过后期匹配补偿。✅ 正确做法：核心射频信号线尽量零过孔、少过孔必须换层时，单个信号尽量只打 1 个过孔，并在周围增加接地过孔抑制寄生匹配电路区域、天线馈点附近严禁随意打过孔射频线与数字 / 电源走线混布、长距离平行数字电路、电源环路在工作时会产生大量高频噪声。如果与射频走线近距离平行布线，噪声会通过电磁耦合直接串入射频通路，导致信噪比恶化、灵敏度下降；同时射频信号也会反扰数字电路，造成系统死机、逻辑异常。 ✅ 正确做法：射频区域、数字区域、电源区域物理分区隔离射频走线严禁与时钟线、高频数据线、电源线长距离平行必要时增加接地屏蔽线，实现信号间电磁隔离射频走线下方参考地不完整、有开槽射频微带线必须依赖完整连续的参考地平面，才能实现稳定的 50Ω 阻抗。如果地平面被开槽、分割、挖空，会导致参考地缺失，阻抗急剧跳变，信号向外辐射，匹配直接失效，EMI 问题也会随之爆发。✅ 正确做法：射频走线下方保证完整、无分割、无开槽的地平面严禁射频走线跨地平面裂缝、跨分割区关键区域大面积敷铜，降低接地阻抗接地过孔不足、布局太远接地不良是射频 PCB 的通病。匹配电路、器件接地引脚、屏蔽罩支架，如果接地过孔太少、距离太远，会引入明显接地电感，造成 “虚接地”，引发振荡、干扰、匹配点偏移等一系列问题。 ✅ 正确做法：射频器件接地脚、匹配元件接地端，就近多打过孔屏蔽罩四周均匀布置接地过孔，实现全方位良好接地接地路径尽量短，过孔紧靠接地端放置射频匹配元件布局混乱、距离过远L 型、π 型、T 型匹配网络的布局顺序与摆放位置，直接决定最终匹配效果。元件放得太远、走线杂乱、分支过多，都会引入额外寄生参数，让仿真与计算出的匹配值完全失效，上板后怎么调都达不到目标。✅ 正确做法：匹配网络元件紧靠芯片引脚或天线馈点布局元件间走线短直，无多余分支，保持阻抗连续匹配电路远离时钟、电源等干扰源写在最后射频 PCB 设计，从来都是细节决定成败。再完美的拓扑、再精准的计算，都抵不过一处不合理的拐角、一个多余的过孔、一段不完整的地。射频布线没有 “差不多”，每一段线、每一个孔、每一处接地，都必须按高频规则严格执行。提前避开这些致命坑点，养成规范布线习惯，才能让阻抗匹配真正落地，让信号稳定低损传输，大幅减少调试返工。后续我们将继续带来射频 PCB 接地、屏蔽、敷铜实战技巧，手把手教你做出高性能、一次成功的射频板！ #射频学堂#射频PCB 设计#硬件设计#阻抗匹配#射频工程师#PCB避坑版权声明射频学堂发布的原创及转载内容，版权均归原作者所有，文中观点仅代表作者本人，射频学堂仅作知识分享与传播使用。如需转载或引用，请联系原作者获得授权。来源：射频学堂

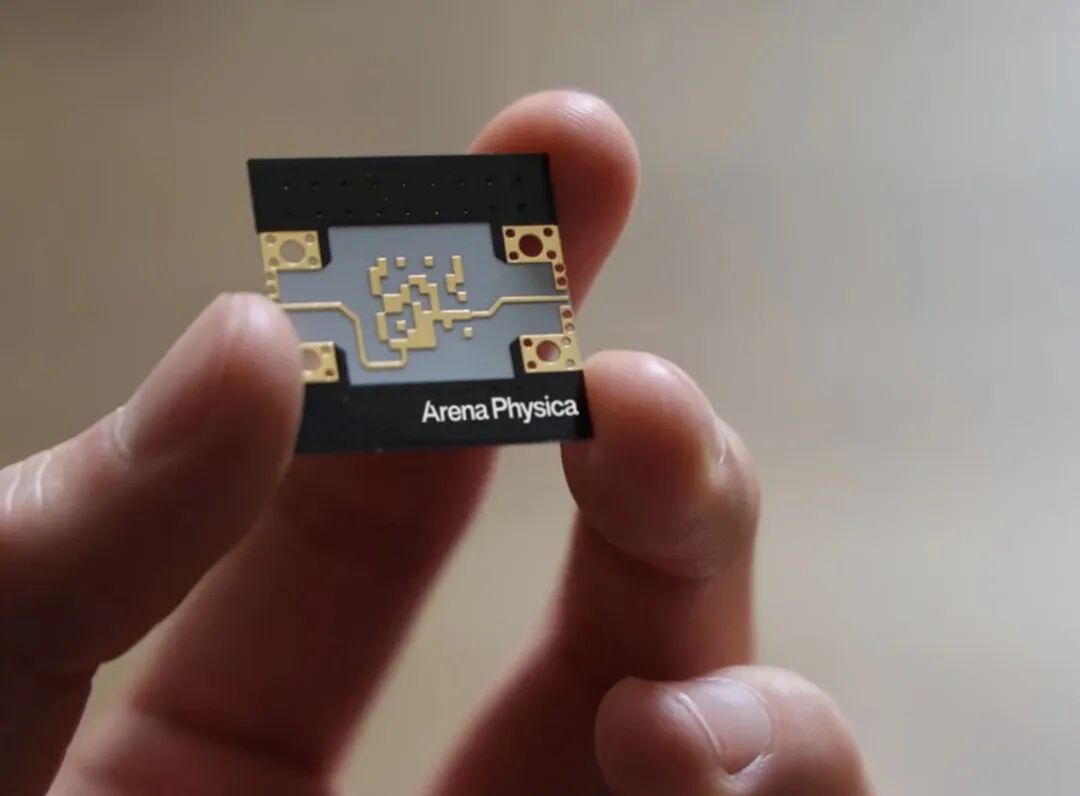

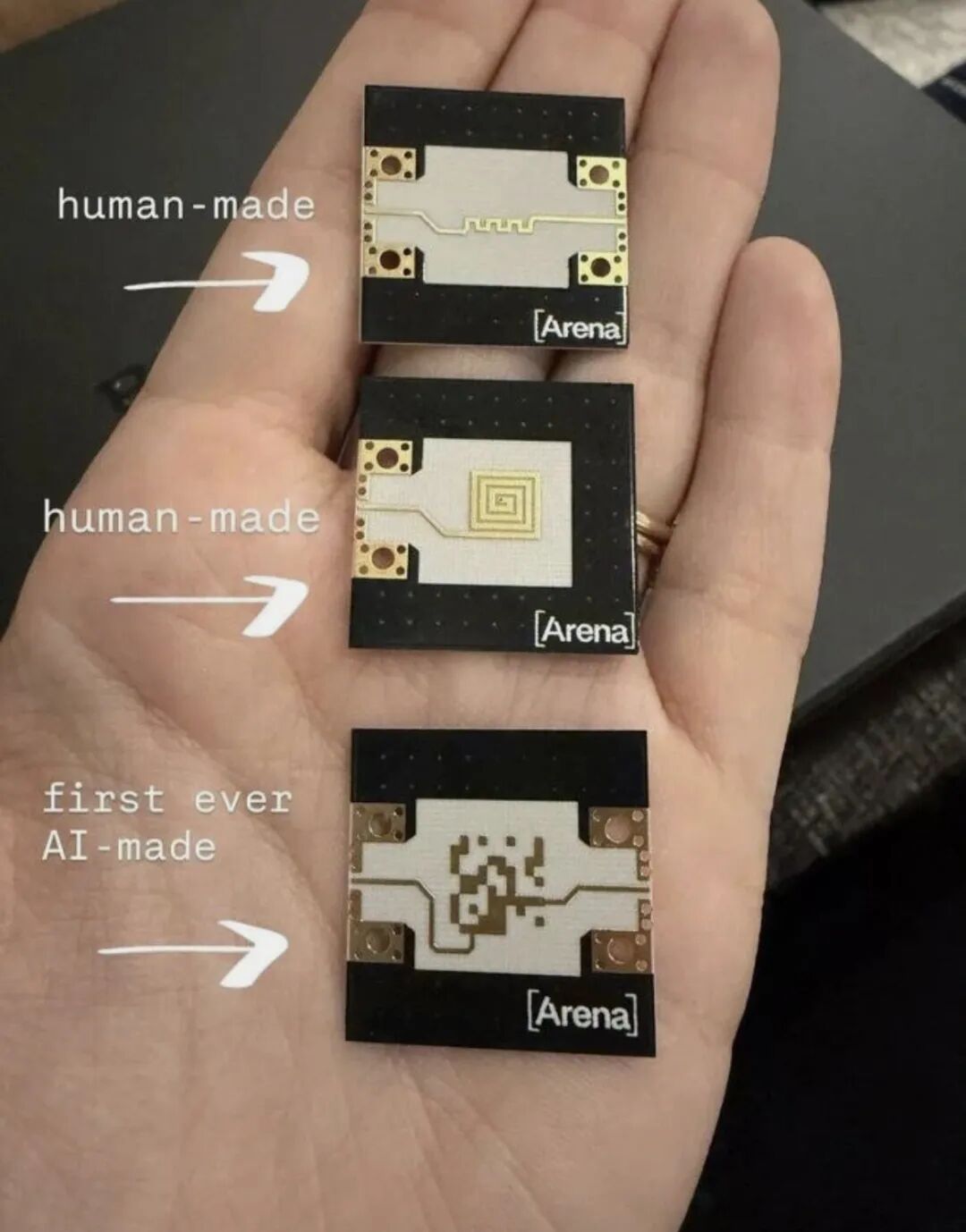

AI 究竟如何“凭空”设计出射频电路？
