射频 PCB 走线 9 大高频致命坑!踩中一个,匹配直接报废

4月前浏览764

大家好,这里是射频学堂

在射频设计一线,几乎所有工程师都栽过同一个跟头:原理图阻抗匹配算得滴水不漏,器件型号、参数选型严丝合缝,可一上板测试,反射大、灵敏度拉胯、驻波比超标,辛辛苦苦做的匹配直接失效。
问题往往不在原理,也不在芯片,而是毁在毫不起眼的PCB 走线上。射频信号是高频电磁波,对走线长度、宽度、拐角、过孔、接地都极度敏感。有时仅仅几毫米的布线失误,就会引入额外寄生阻抗、产生信号反射、激发 EMI 干扰,让前期所有设计努力全部归零。
今天这篇,我们把射频 PCB 走线里最容易翻车、后果最致命的高频坑点一次性讲透,全部来自真实项目踩坑总结,每条都关系到产品成败,建议射频工程师直接收藏备用!

大忌之首:射频走线严禁走 90° 直角

这是射频 PCB 最基础、也最容易被新手忽略的铁律。数字电路里直角走线几乎无伤大雅,但在射频高频段,90° 拐角会直接造成传输线阻抗突变,引发明显信号反射、驻波比恶化,不仅破坏阻抗匹配,还会向外辐射干扰,影响周边敏感电路。
What is RF design in PCB design?

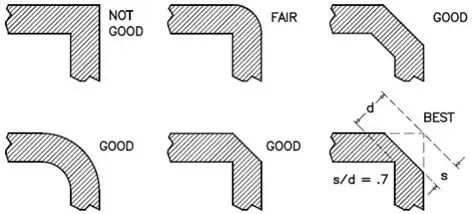

✅ 正确做法:射频信号走线统一使用45° 斜角拐角,对精度要求更高的场景可采用圆弧圆角走线,最大限度减小阻抗突变,让信号平滑传输。

射频走线过长、随意绕线

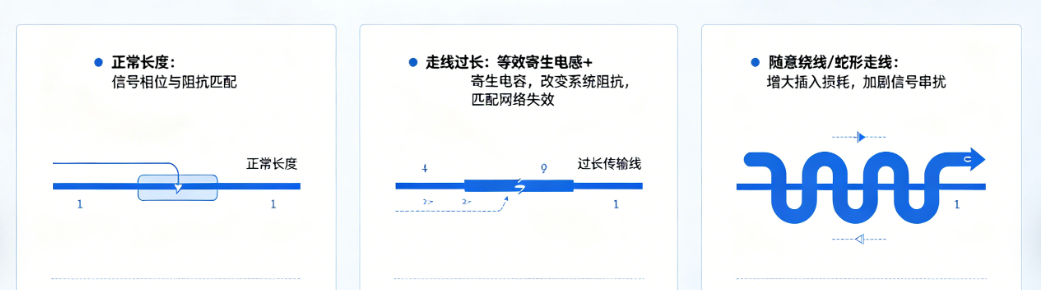

射频传输线的长度,直接关联信号相位与等效阻抗。走线过长,传输线本身会等效成寄生电感 + 寄生电容,强行改变系统阻抗,让匹配网络失效;随意绕线、蛇形走线还会增大插入损耗,加剧信号间串扰。
✅ 正确做法:

射频走线严格遵守短、直、粗原则,尽可能缩短信号路径

重点路径:天线、功放、滤波器、射频芯片间的走线优先缩短

按阻抗与波长要求精确控制长度,杜绝无意义绕线

关键射频信号线严禁跨模块、长距离 “横穿” PCB

不做阻抗控制,走线忽宽忽窄

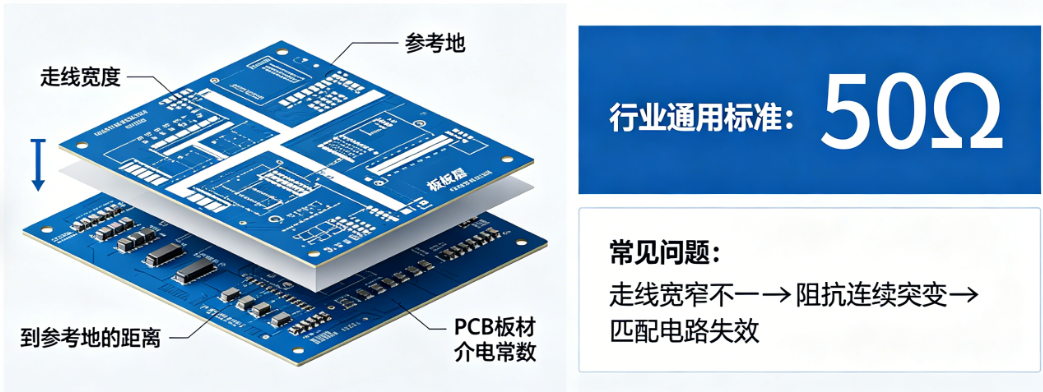

射频走线不是 “连上就行”,必须做严格的特性阻抗控制(行业通用 50Ω 标准)。走线宽度、到参考地的距离、PCB 板材介电常数,共同决定最终阻抗。一旦走线宽窄不一,阻抗就会连续突变,再好的匹配电路也救不回来。
✅ 正确做法:

提前用阻抗计算工具,算出对应板材下 50Ω 阻抗的线宽

同一条射频走线,全程线宽保持一致,不随意突变

保证走线下方参考地完整连续,不割裂、不开槽

滥用过孔,高频信号 “杀手”

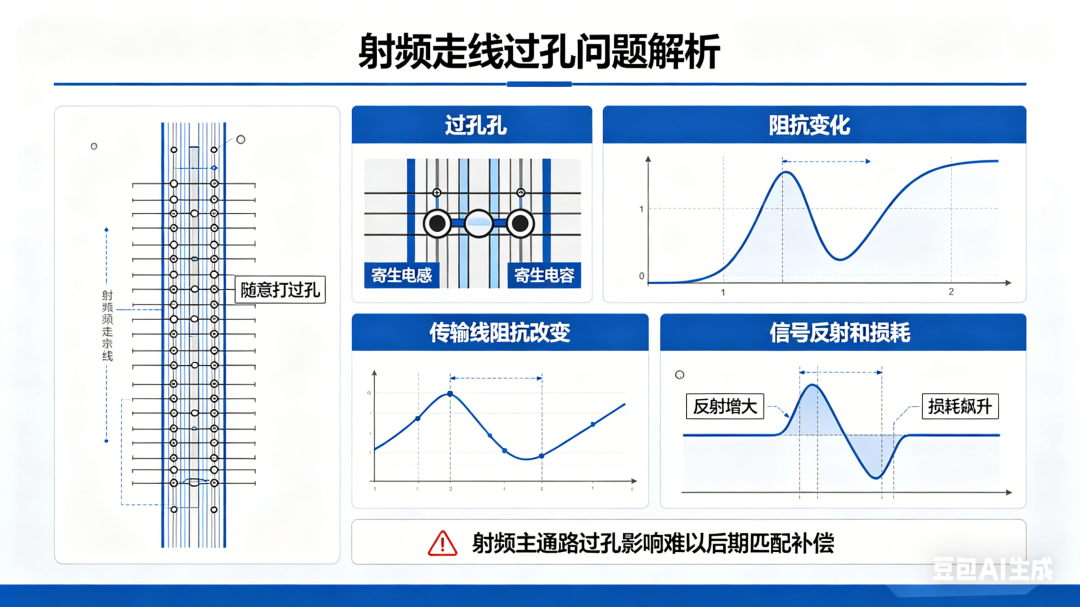

射频走线上随意打过孔,是新手最典型的错误之一。每一个过孔都存在不可忽略的寄生电感与寄生电容,会显著改变传输线阻抗,破坏阻抗连续性,导致反射增大、损耗飙升。尤其射频主通路上的过孔,影响往往难以通过后期匹配补偿。
✅ 正确做法:

核心射频信号线尽量零过孔、少过孔

必须换层时,单个信号尽量只打 1 个过孔,并在周围增加接地过孔抑制寄生

匹配电路区域、天线馈点附近严禁随意打过孔

射频线与数字 / 电源走线混布、长距离平行

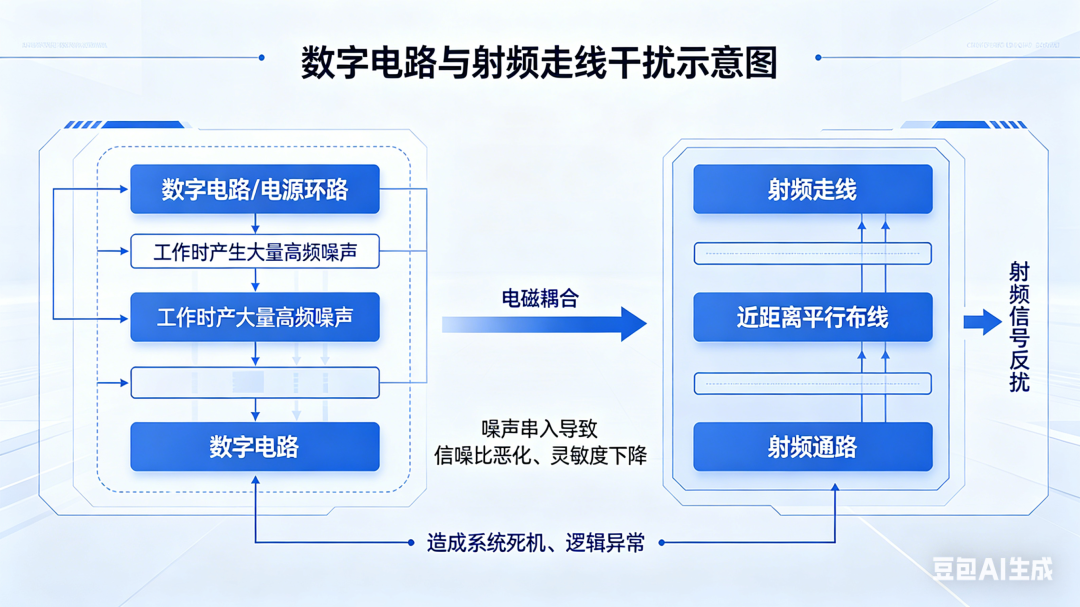

数字电路、电源环路在工作时会产生大量高频噪声。如果与射频走线近距离平行布线,噪声会通过电磁耦合直接串入射频通路,导致信噪比恶化、灵敏度下降;同时射频信号也会反扰数字电路,造成系统死机、逻辑异常。



✅ 正确做法:

射频区域、数字区域、电源区域物理分区隔离

射频走线严禁与时钟线、高频数据线、电源线长距离平行

必要时增加接地屏蔽线,实现信号间电磁隔离

射频走线下方参考地不完整、有开槽

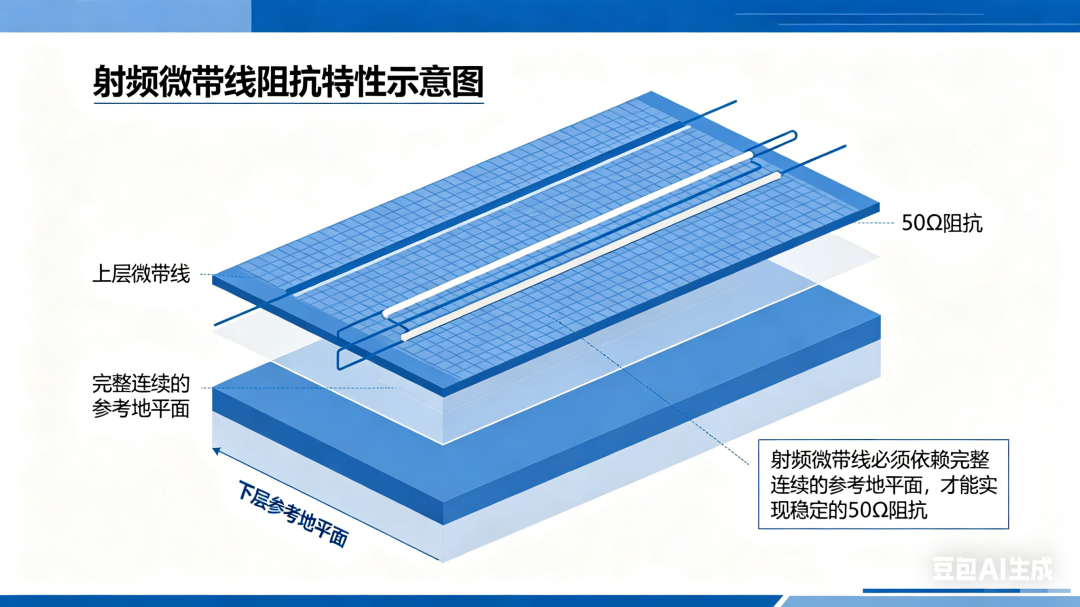

射频微带线必须依赖完整连续的参考地平面,才能实现稳定的 50Ω 阻抗。如果地平面被开槽、分割、挖空,会导致参考地缺失,阻抗急剧跳变,信号向外辐射,匹配直接失效,EMI 问题也会随之爆发。

✅ 正确做法:

射频走线下方保证完整、无分割、无开槽的地平面

严禁射频走线跨地平面裂缝、跨分割区

关键区域大面积敷铜,降低接地阻抗

接地过孔不足、布局太远

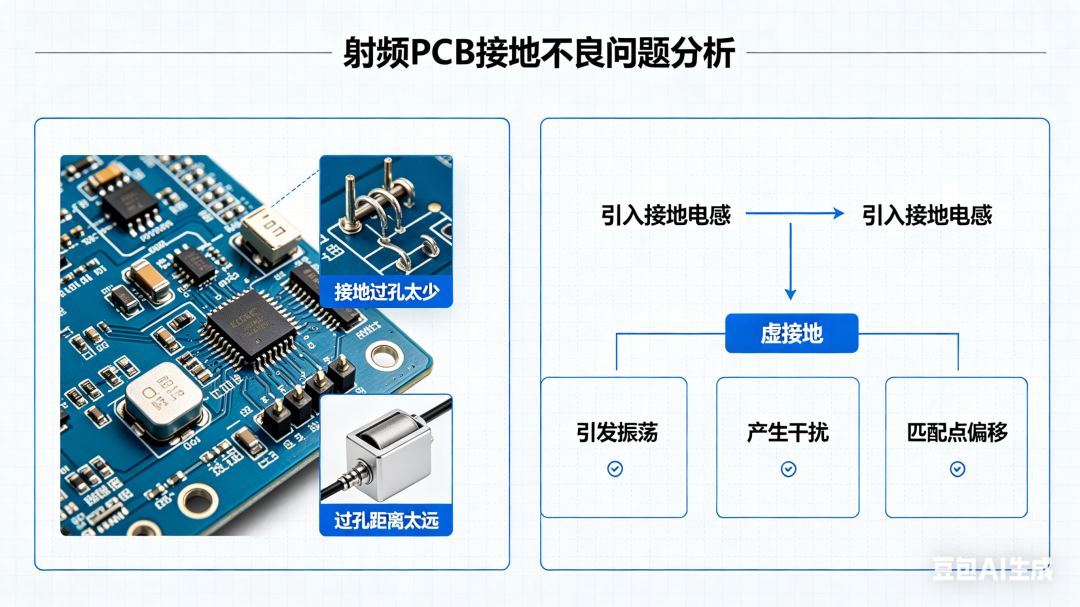

接地不良是射频 PCB 的通病。匹配电路、器件接地引脚、屏蔽罩支架,如果接地过孔太少、距离太远,会引入明显接地电感,造成 “虚接地”,引发振荡、干扰、匹配点偏移等一系列问题。

✅ 正确做法:

射频器件接地脚、匹配元件接地端,就近多打过孔

屏蔽罩四周均匀布置接地过孔,实现全方位良好接地

接地路径尽量短,过孔紧靠接地端放置

射频匹配元件布局混乱、距离过远

L 型、π 型、T 型匹配网络的布局顺序与摆放位置,直接决定最终匹配效果。元件放得太远、走线杂乱、分支过多,都会引入额外寄生参数,让仿真与计算出的匹配值完全失效,上板后怎么调都达不到目标。
✅ 正确做法:

匹配网络元件紧靠芯片引脚或天线馈点布局

元件间走线短直,无多余分支,保持阻抗连续

匹配电路远离时钟、电源等干扰源

写在最后

射频 PCB 设计,从来都是细节决定成败。再完美的拓扑、再精准的计算,都抵不过一处不合理的拐角、一个多余的过孔、一段不完整的地。射频布线没有 “差不多”,每一段线、每一个孔、每一处接地,都必须按高频规则严格执行。
提前避开这些致命坑点,养成规范布线习惯,才能让阻抗匹配真正落地,让信号稳定低损传输,大幅减少调试返工。
后续我们将继续带来射频 PCB 接地、屏蔽、敷铜实战技巧,手把手教你做出高性能、一次成功的射频板!
#射频学堂#射频PCB 设计#硬件设计#阻抗匹配#射频工程师#PCB避坑

版权声明

射频学堂发布的原创及转载内容,版权均归原作者所有,文中观点仅代表作者本人,射频学堂仅作知识分享与传播使用。如需转载或引用,请联系原作者获得授权。

来源:射频学堂
