仿真结果总出错？仿真踩坑案例全解析 直播完整文字稿
主讲人：冯元超
一、直播开场
各位工程领域的同行朋友们，大家晚上好，本场直播正式开始。今天不讲解空泛的成功学内容，专门为大家剖析仿真实操过程中遇到的各类问题、踩过的各类坑。本人复盘了500 余个真实仿真案例，发现绝大多数仿真结果不准确，都并非软件本身问题导致。本次直播，就是帮大家借鉴前人踩过的坑，少走弯路。
先抛出本次核心问题：为什么你的仿真结果总是不对？大家可以在互动区留言，自己认为的原因：是软件版本、软件工具问题，电脑硬件配置不足，还是操作设置方式出错。直播间已有同行提到网格质量差，这也是仿真出错最普遍的共性问题之一，后续会详细讲解。
结合 500 余个案例先做整体总结：80% 以上的仿真失败，原因都不在于软件本身，而是软件操作之外的人为、流程、参数设置问题。本次直播会系统拆解仿真失败五大天坑，结合真实项目案例详细讲解。
二、详细正文：仿真失败五大天坑

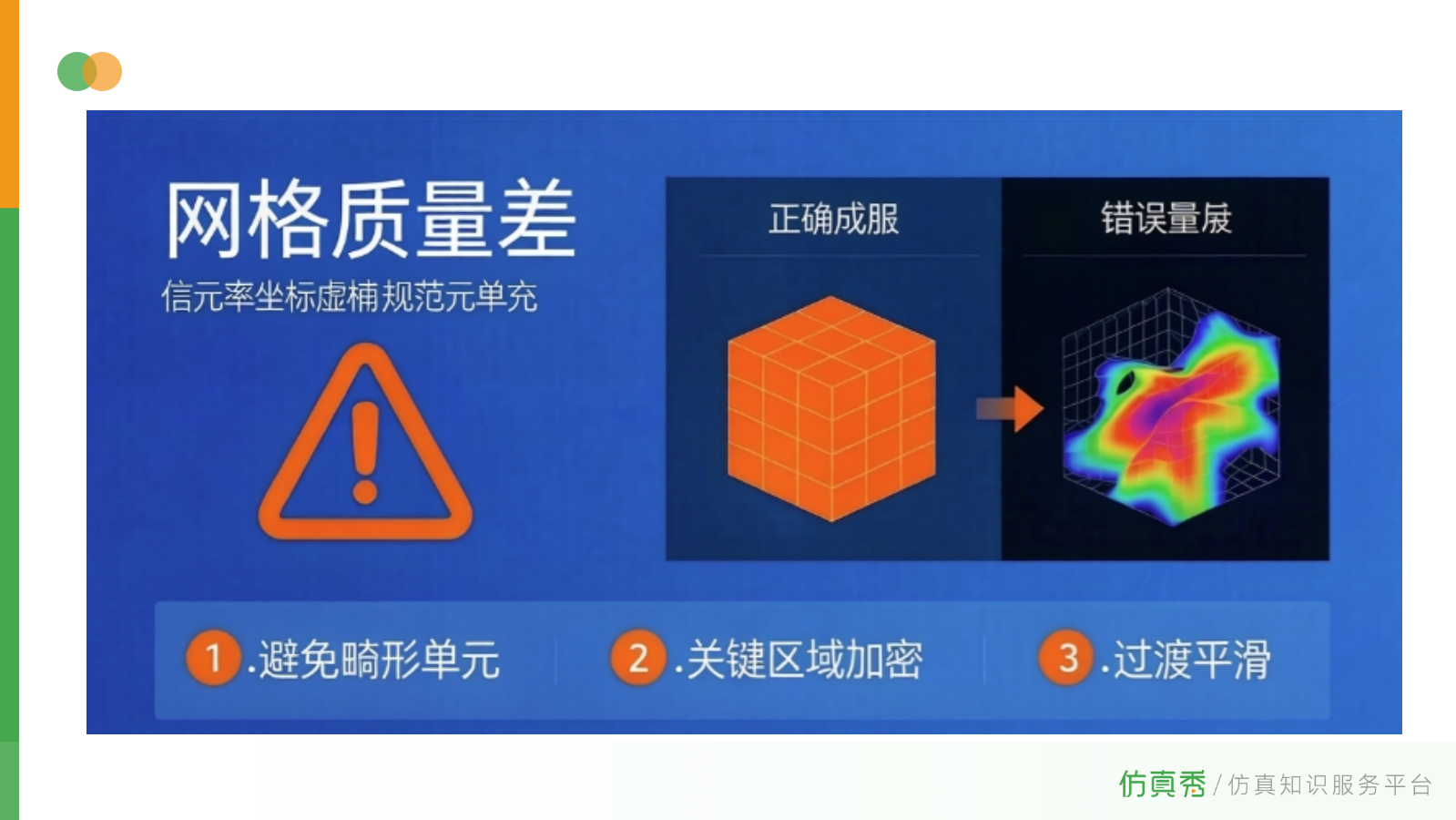

天坑 1：网格质量差（网格劝退）
很多工程师存在误区，认为网格划分越密集仿真结果越好，最终计算耗时极长、结果还不收敛。同时网格畸形会造成虚假应力集中，得出错误分析结论。核心原则：质量大于数量，关键区域加密，非关键区域粗化。结构模型中，圆角、棱角等应力集中关键位置，需要加密网格；平面、大面积空旷平缓区域，可适当粗化网格，兼顾计算精度与计算效率。
天坑 2：边界条件设置错误（纸上谈兵）
仿真的核心前提，不是打开软件建模，而是先明确零件真实工况受力状态。多数人载荷、约束条件设置脱离实际工作环境，建模理想化严重，和零件真实受力、流体工况完全不符，后续计算结果自然全部失真。
天坑 3：材料参数不准确
普遍存在参数张冠李戴、模型选用错误问题：例如用普通钢材参数计算高强钢；使用线弹性模型分析大变形、塑性形变问题，最终仿真结果严重偏离实际。材料参数的准确性，是仿真结果具备可信度的核心基础。
天坑 4：求解器设置不当（盲人摸象）
求解器与分析类型不匹配：非线性问题误用线性求解器、动力学分析误用静力学求解器，不仅计算速度缓慢，还频繁报错、计算不收敛。求解器及参数选择，如同开车换挡，选型正确是计算顺利的基础。
天坑 5：后处理解读出现偏差（一叶障目）
仅查看模型最大应力数值，忽略整体应力分布、应力梯度变化，仅凭单点数据就得出结构断裂、失效等错误结论。仿真结果分析不能单纯看图下结论，必须结合物理规律、逻辑推导，保证分析过程符合力学基本原理。
三、三大真实仿真失败案例完整复盘
结合汽车、风电、注塑成型三大行业真实项目案例，还原失败原因、问题本质与修正方案。

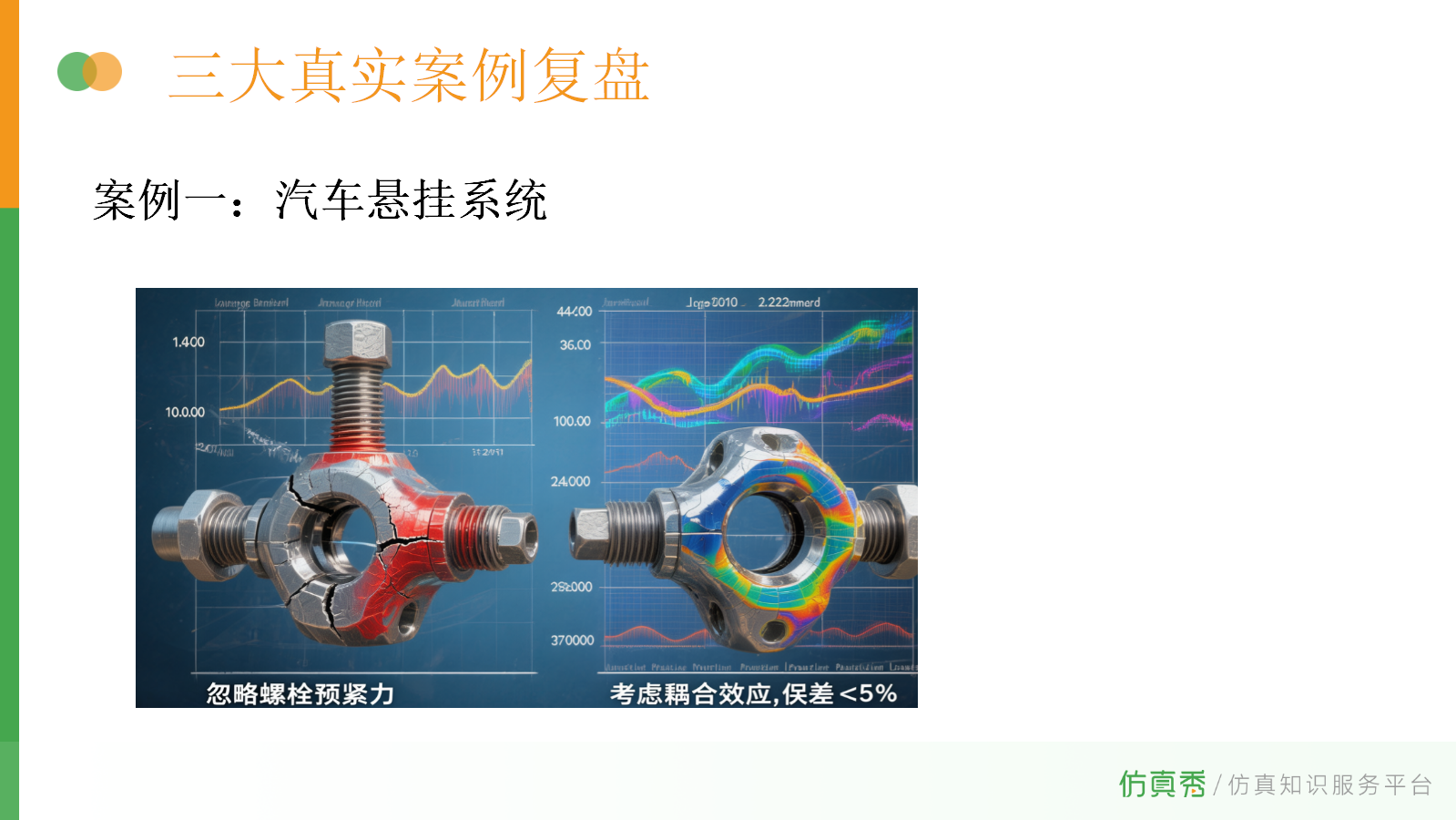

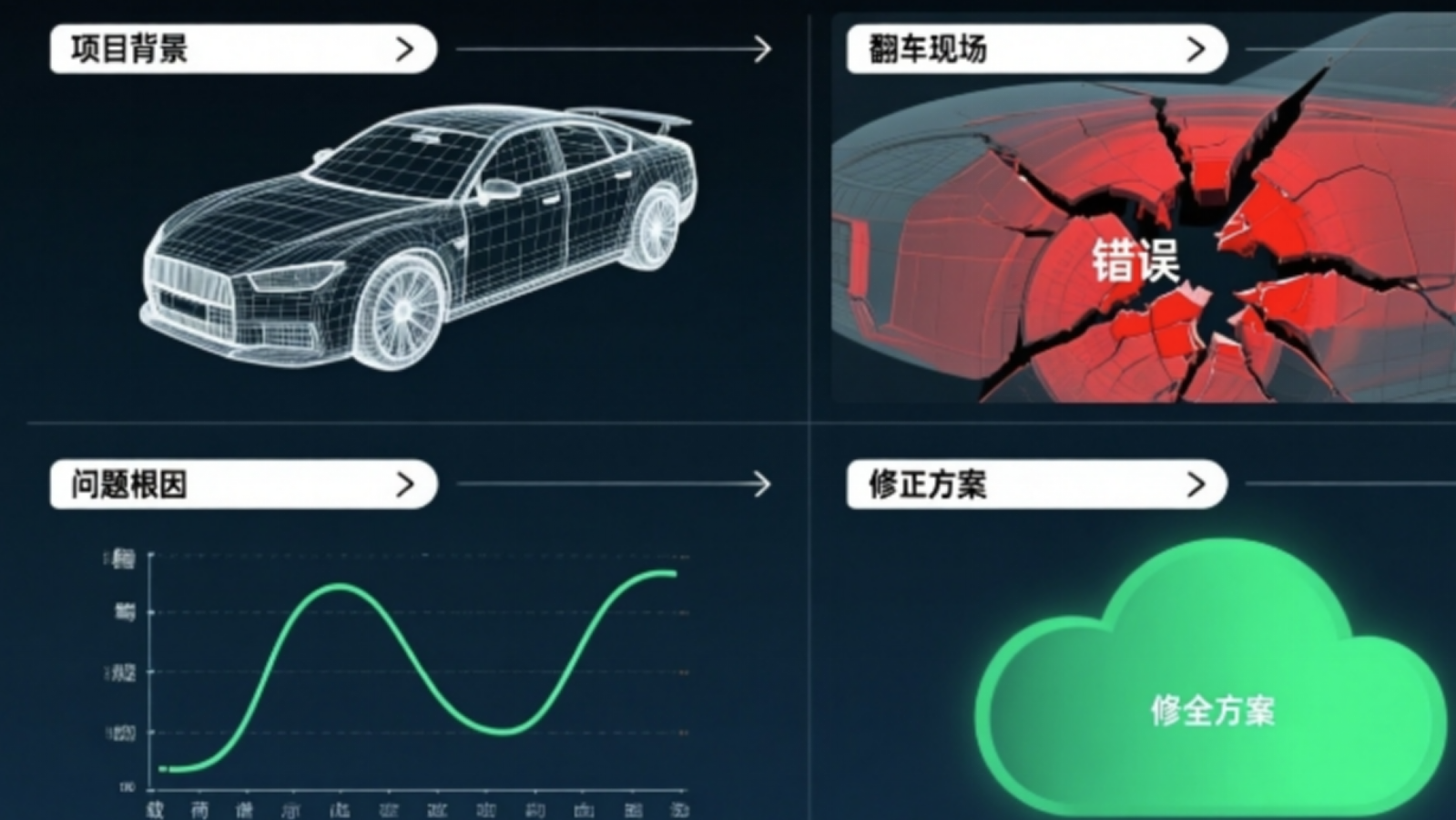

案例 1：汽车悬挂连接件仿真与实验结果不符
项目背景汽车零部件悬挂连接件项目，仿真分析显示结构强度达标，但是实物硬件测试出现疲劳断裂，仿真与实测数据无法匹配。出错原因
建模时忽略螺栓预紧力与交变载荷的耦合作用；
输入载荷谱过于理想化，不符合车辆真实运行工况。原理讲解螺栓预紧力，即为拧紧螺栓时产生的夹紧力。螺栓受拉伸后压紧连接件，依靠接触面摩擦力抵御外部载荷。若仿真不设置预紧力，会默认螺栓与连接件处于松动状态，接触关系计算错误，直接导致应力、刚度计算全部失真。修正结果完善载荷设置、补充预紧力耦合计算后，仿真数据与实验测试误差小于 5%。

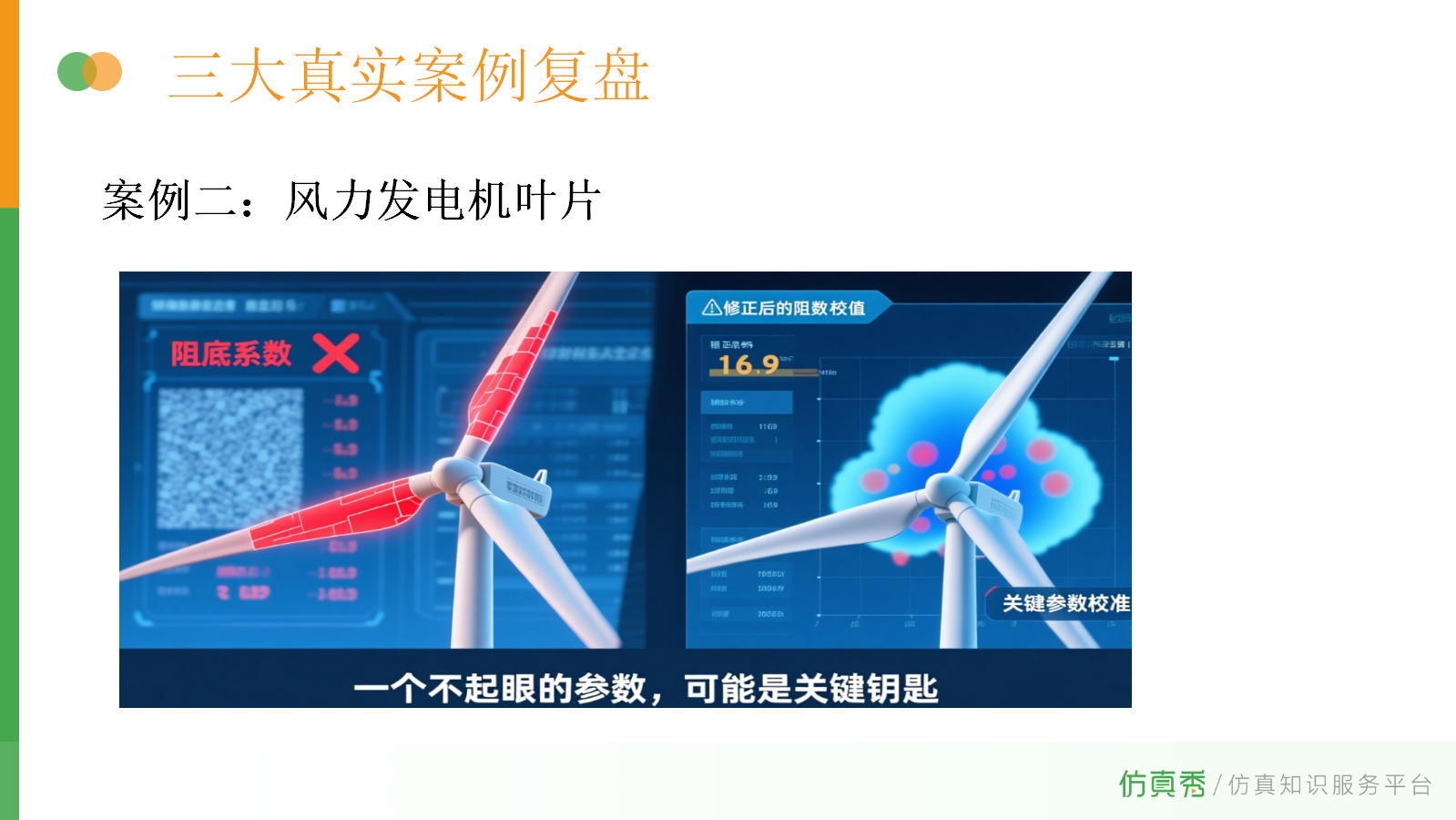

案例 2：风电叶片颤振分析计算不收敛
项目背景风力发电机叶片颤振分析项目，多次加密网格优化模型，计算依旧无法收敛。出错原因并非网格问题，而是材料阻尼参数数量级输入错误，直接导致系统稳定性判断完全错误。原理讲解材料阻尼不是软件固定常量，用于量化材料内部通过摩擦、微观形变、粘弹性消耗振动能量的能力，是动力学仿真、系统稳定性判断的核心参数。
阻尼参数偏大：振动衰减快，系统运行平稳；
阻尼参数偏小：振动衰减缓慢，易出现持续震荡、结构失稳；本次案例参数设置过小，软件判定系统无法耗散能量，误判结构颤振失稳，瞬态分析直接无法收敛。总结细小的参数误差，足以直接决定动力学分析结论的对错，不可随意填写参数。

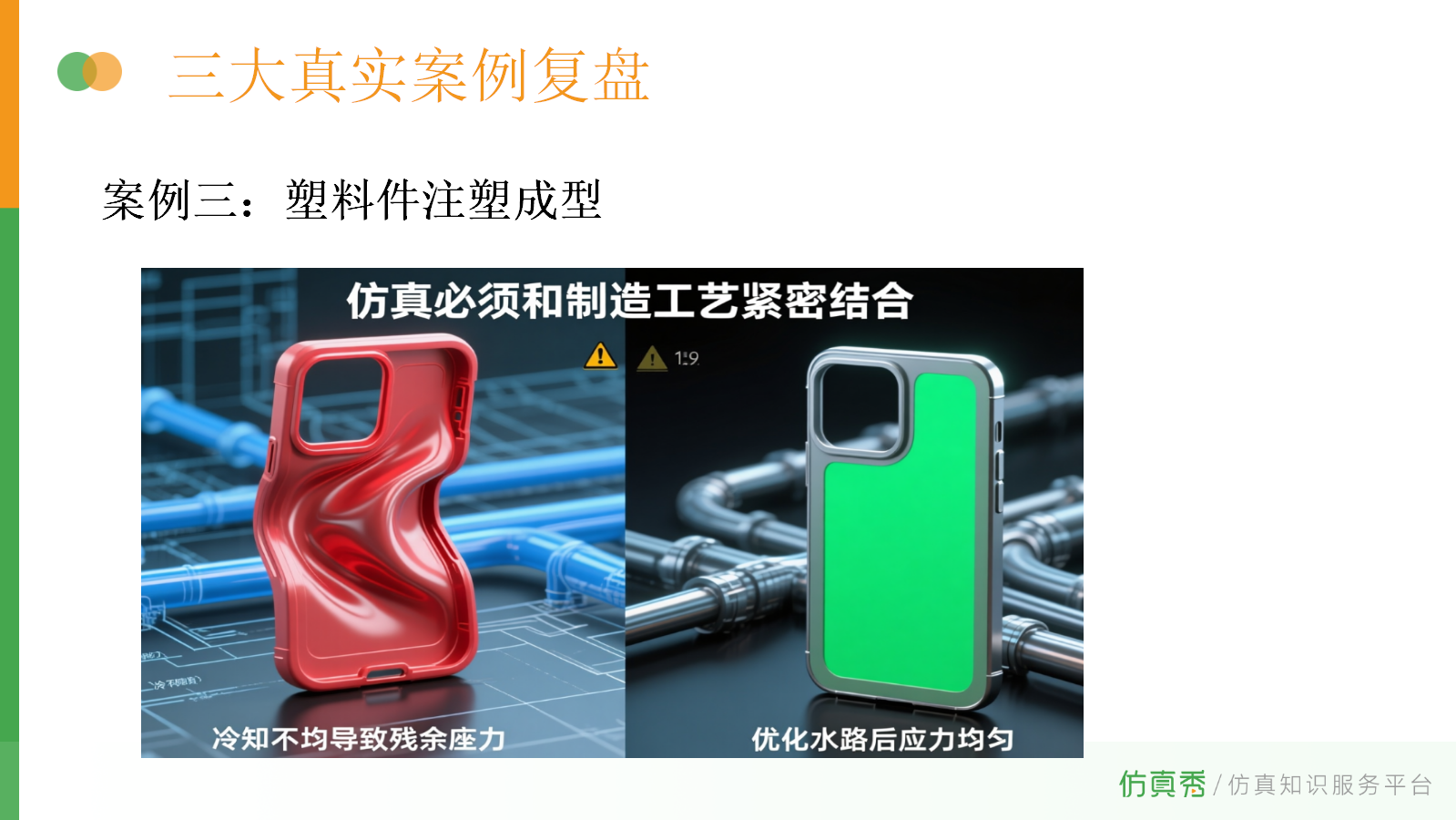

案例 3：注塑手机外壳翘曲变形仿真偏差
项目背景塑料手机外壳注塑成型仿真，模拟翘曲变形结果，与实际模具注塑样品偏差极大。出错原因仿真模型内冷却水路设置，和真实模具水路结构不一致，冷却不均匀产生不可控残余应力。总结注塑、塑性成型类仿真，不能只单纯做结构仿真，必须紧密结合真实模具结构、产品制造工艺流程；结构细节如圆角、倒角、加强筋，均需要结合工艺建模分析。

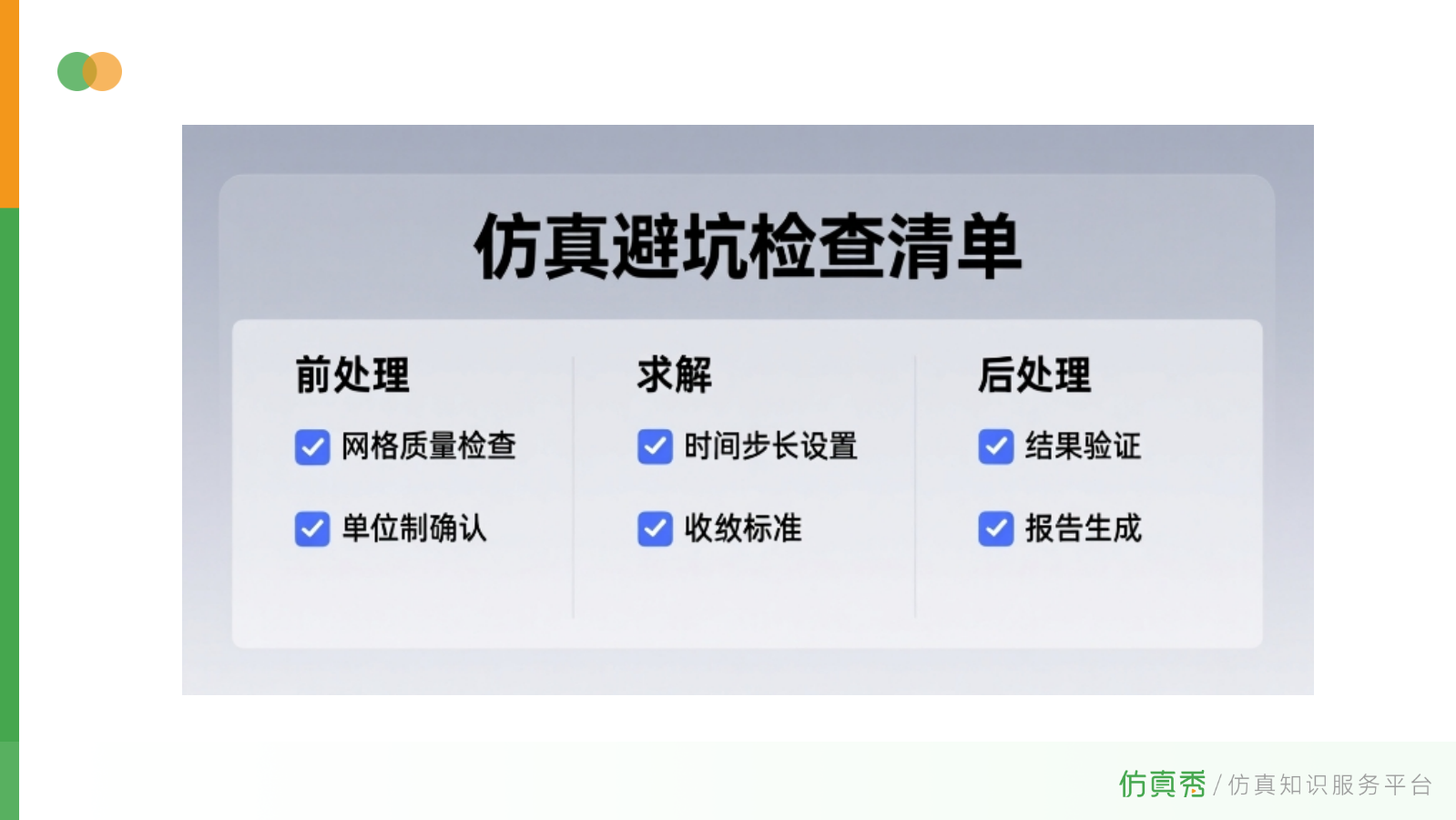

四、仿真通用避坑清单
仿真全流程分为前处理、求解、后处理三个阶段，各阶段避坑要点：
前处理：严格检查网格质量、统一模型单位制；
求解阶段：合理设置求解步长、明确收敛判定标准；
后处理：完整验证仿真结果，结合物理逻辑规范出具分析报告。
深层总结：所有仿真技术层面的报错、结果不准都只是表象，工程思维缺失、仿真流程不规范，才是所有问题的根本原因。
五、观众现场提问 & 专业答疑
问题 1：网格质量差仅仅是计算变慢吗？不止计算缓慢。还会造成计算发散、结果不收敛、产生虚假应力集中；网格畸形、尺寸突变都会直接导致结果完全不可信。解决方法：重新划分网格，优化边界层网格；建模前期就完成网格质量检查，从源头规避问题。
问题 2：边界条件设置错误，仿真结果会出现什么问题？结构应力、形变分布全部异常，违背基础物理常识。例如悬臂梁模型出现固定端应力最小这类反常结果，根源均为载荷、约束与实际工况不匹配。解决方法：对照真实工况、实验数据校准约束载荷，建立标准化的边界条件设置规范。
问题 3：材料参数不准确，除了实物实验测试，还有其他校准方法吗？可通过单轴拉伸仿真测试，对比标准材料手册参数、公开文献数据完成参数校准。企业层面：搭建维护专属精准材料数据库；个人学习：以公开标准参数、文献数据作为参考依据，不随意套用参数。
问题 4：风电阻尼参数影响极大，日常仿真该如何重视？针对振动、动力学、NVH（噪声、振动与声振粗糙度）类分析，严禁随意使用软件默认参数、经验估算值。所有关键材料属性，均通过文献查阅、专项测试、实物实测获取精准数值，参数错误会导致整套动力学分析全部无效。
问题 5：仿真一直不收敛该如何排查？仿真不收敛贯穿全流程问题，并非单一环节错误。需要依次排查前处理网格、边界条件、材料参数、求解器选型、求解参数、收敛标准全部内容，逐项核验。
