HyperStudy_设置Radioss模型 HS-1670

本教程演示了如何通过HyperMesh参数化输入平台，然后在HyperStudy中设置Radioss模型。

Radioss仿真可以直接集成到HyperStudy中，无需任何预处理器，例如HyperMesh。集成是通过解释初学者文件中*/PARAMETER*卡中的变量来实现的。Thickness和Young模量值将是感兴趣的输入变量。

一、在HyperWorks中添加参数

1.启动HyperWorks并从工作目录中打开TENSILE_TEST.hm文件。

Important： 验证Profile是RADIOSS。

2.在Model Browser中，双击SHELL1属性。

Tip：如果需要，你可以通过点击菜单栏中的View>Model Browser启用Model Browser。将打开Properties/PROP/SHELL Browser。

3.在Properties/PROP/SHELL Browser中，单击 Thick旁边的，然后从上下文菜单中选择Parameter>Create。打开Create Parameter对话框。

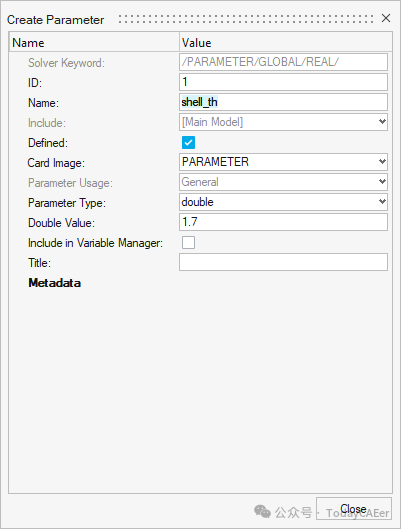

4.在Create Parameter对话框中，输入shell_th作为名称，然后单击Close。



5.在Model Browser中，双击MAT_LAW2_PLAS_JOHNS材料。此时将打开Materials/MAT/LAW2_PLAS_JOHNS Browser。

6.在Materials/MAT/LAW2_PLAS_JOHNS Browser中，单击E旁边的，然后从关联菜单中选择Parameter > Create。此时将打开Create Parameter对话框。

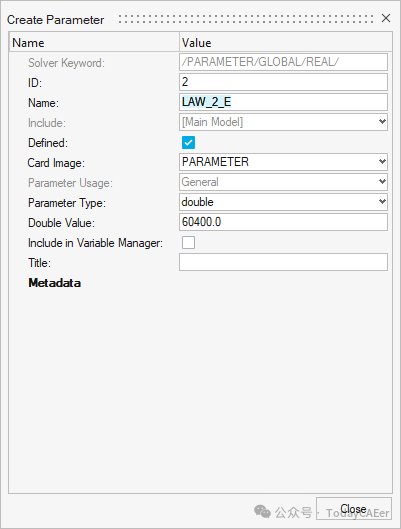

7.在Create Parameter对话框中，为Name输入Law_2_E。



参数已创建。



8.在菜单栏中，单击File > Export > Solver Deck。

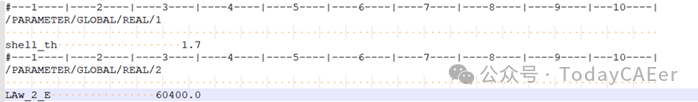

9.将TENSILE_TEST_0000.rad导出到工作目录。您可以在所选的文本编辑器中打开文件以查看参数。



二、设置Radioss模型

1.启动HyperStudy。

2.通过以下方式开始新研究：

a)在菜单栏中，单击File>New。

b)在功能区上，单击。

3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。

4.转到Define Models步骤。

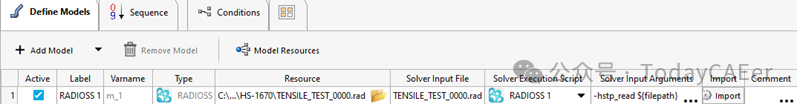

5.通过将TENSILE_TEST_0000.rad文件从Directory拖放到工作区来添加Radioss模型。

Resource、Solver input file字段已填充。



6.单击Import Variables。

从TENSILE_TEST_0000.rad文件导入两个输入变量。

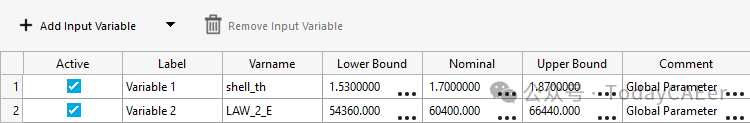

7.转到Define Input Variables步骤并查看输入变量。



8.转到Test Models步骤，然后单击Run Definition。

在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1目录包含输出文件，这是试运行的结果。
