论文解析:破解杂粮清选难题:如何利用 EDEM-Fluent 耦合仿真优化机械设计?

4月前浏览1708
机械设计不再是单纯的“图纸作业”,而是建立在深度物料理解与流场洞察之上的参数化艺术。希望这篇文章能为正在Fluent中挣扎的你提供一点灵感
——有时候,解决问题的关键不在于加大风量,而在于换个地方喂料”。

对于机械设计工程师,尤其是投身于流体动力学研究的同仁来说,气固两相流的清选与分离始终是一个极具挑战的课题。你是否曾遇到过这样的困境:在设计旋风分离器时,仅凭经验调整进料口位置,却发现物料损失率居高不下?或者在 Fluent 仿真中得到了完美的流场云图,实际样机测试时,物料却在壁面发生剧烈旋转无法顺利排出?
本文将深度解读一项通过采用EDEM-Fluent 耦合仿真(气固耦合仿真)的研究技术,揭示了复杂流场下的颗粒运动规律,给出了一套可落地的机械结构优化方案。

研究背景:旋风分离技术的现状与瓶颈

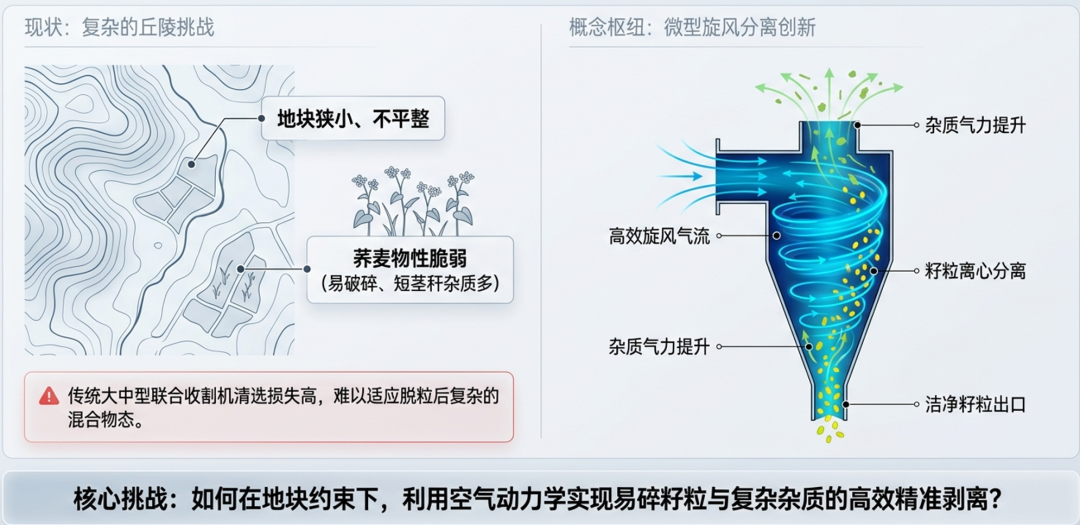

旋风分离器作为气力清选的核心组件,其原理看似简单:利用高速气流产生的离心力,将大密度的籽粒与轻杂余(如茎秆、颖糠)分离。然而,实际作业中的难点在于:
  1. 物料复杂性:荞麦脱出物包含短茎秆、籽粒、灰尘等,形状极不规则且密度跨度大。

  2. 气流多变性:喂入口的位置会直接改变筒体内的流场分布,进而影响颗粒的捕获轨迹。

  3. 传统仿真局限:单纯的 Fluent 流体仿真能看到空气怎么动,但看不出乱草丛生的茎秆如何相互缠绕或碰撞壁面。这正是引入 EDEM(离散元颗粒仿真软件) 进行耦合计算的必要性所在。


研究深度解读:逻辑闭环与模块呈现

该研究遵循物理特性测定-> 建立耦合模型 -> 结构仿真对比 ->样机验证的逻辑链条,层层递进。

模块 1:构建数字孪生——物料特性与模型建立

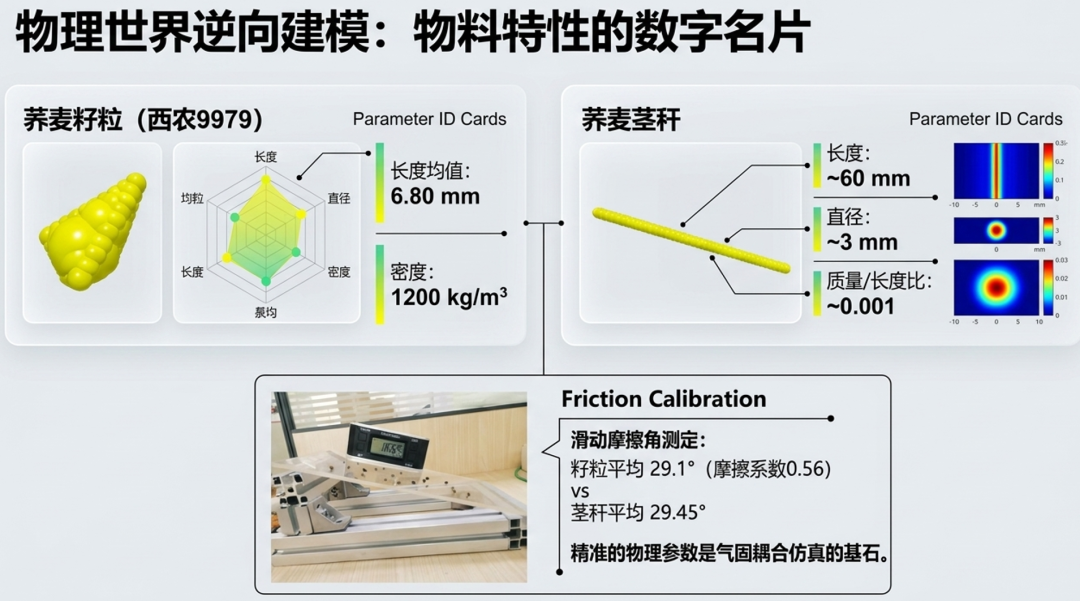

要让仿真结果可信,第一步必须复刻荞麦及其茎秆的物理参数。研究团队测定了西农9979”荞麦的滑动摩擦角(均值29.1°)和密度(1200 kg/m³)。

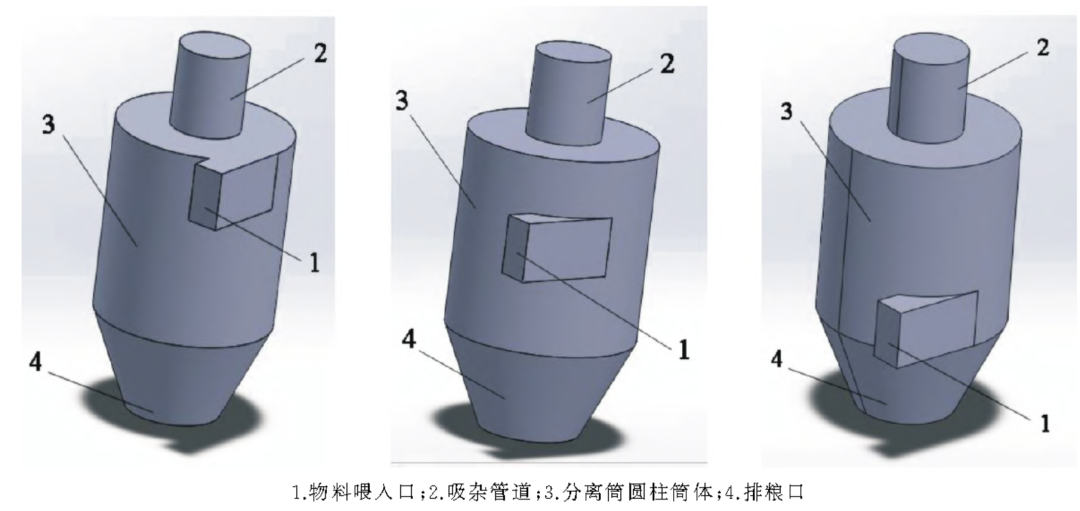

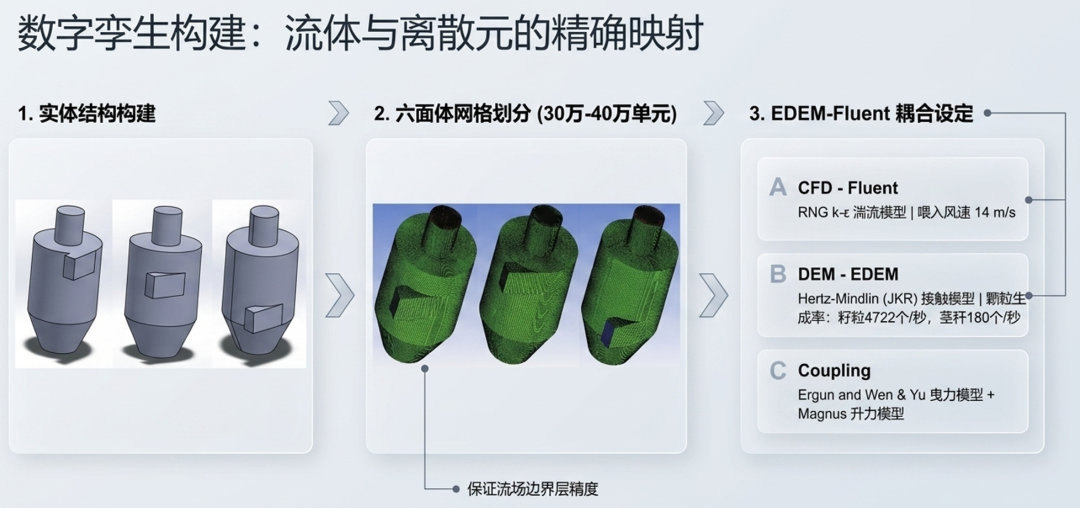

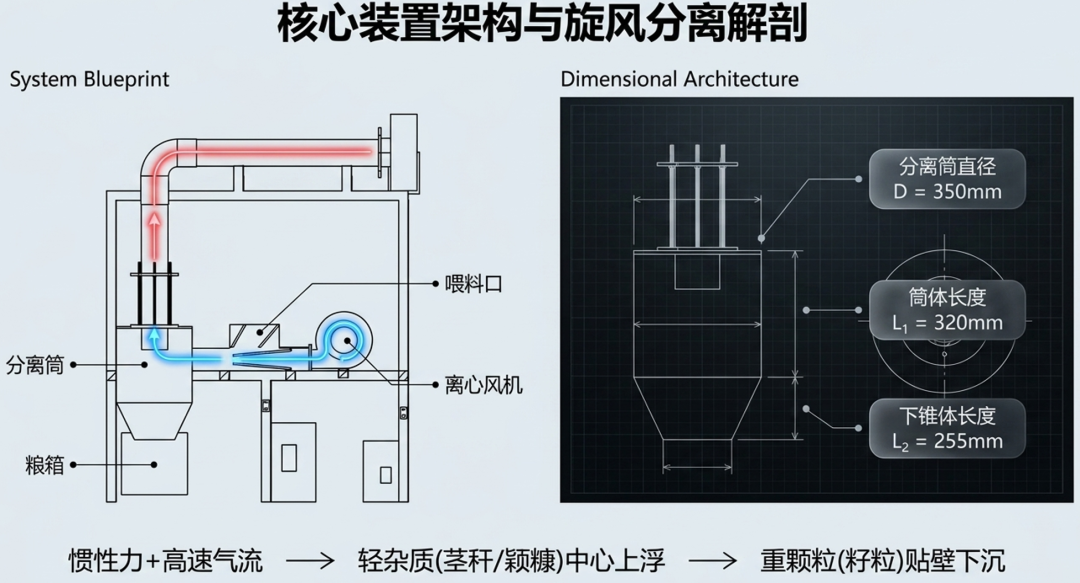

研究思路:利用SolidWorks建立三种进料位置(上部、中部、下部)的模型,并导入CFD软件进行高质量网格划分。核心方法:采用六面体网格划分,数量控制在30~40万之间,以确保气流流向的捕捉精度。下展示了研究中设计的三种旋风分离筒三维模型。图中1号标注处为物料喂入口,可见其分别被布置在分离筒圆柱段的顶端、正中间及下缘。这种对比设计的意义在于通过控制变量法,寻找物料切向进入后的最优轨迹空间。

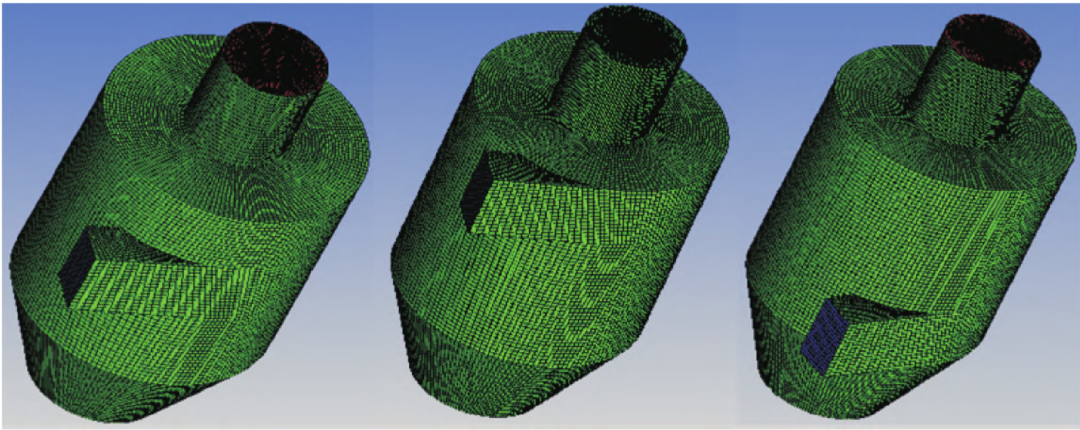

下图的网格划分图中,可以看到精细的六面体网格密布在分离筒和吸杂管道交界处。这种高质量的网格能有效避免在模拟高速旋转气流(Swirl Dominated Flow)时出现伪扩散问题。

模块 2:洞察看不见的气旋”——Fluent 流体仿真

在颗粒进入之前,必须摸清内部的风向。研究采用了RNG k-ε湍流模型,这是一种能更好处理旋转流动的数学模型。

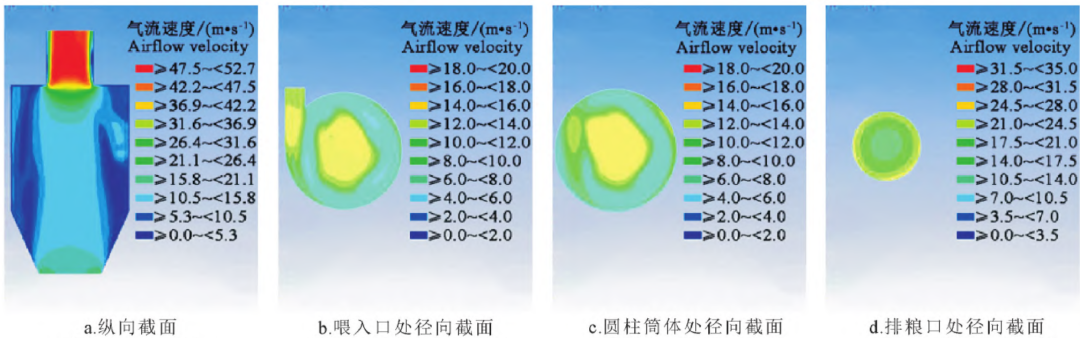

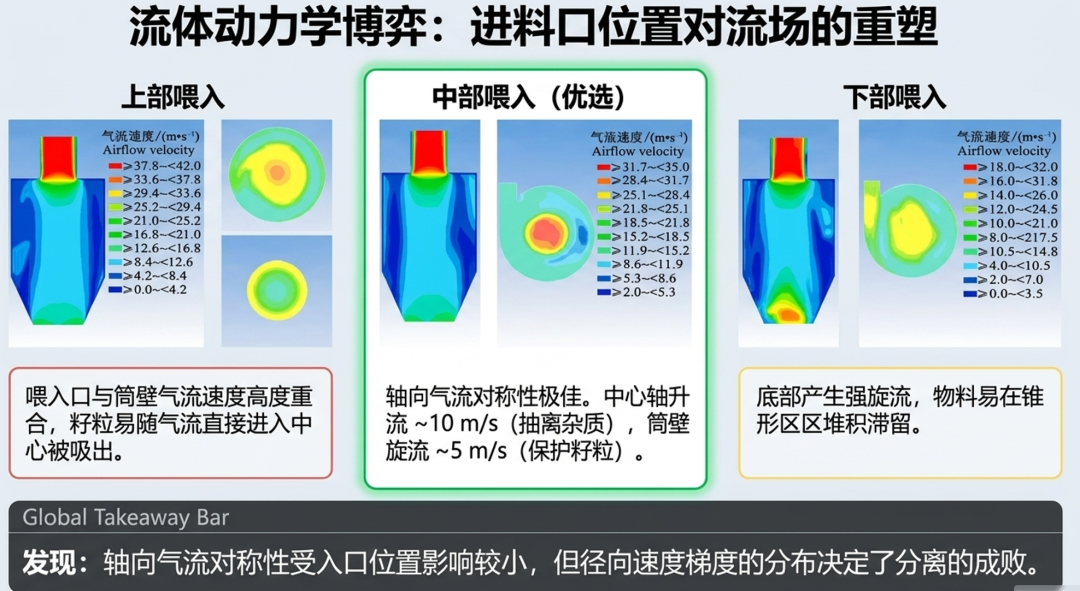

核心结果:仿真发现,无论进料口在哪,分离筒轴向气流的对称性都保持得很好。通过观察下图,我们可以清晰地看到喂入口位于中部时分离筒的气流速度分布。在图a的纵向截面云图中,中心轴区域呈现出亮红色和黄色,速度达到了10m/s,这代表了强大的吸杂上升气流;而靠近内壁的区域则呈现深蓝色,速度约为5m/s,为籽粒下落提供了平稳环境。 结论意义:这一分布规律揭示了分离的核心逻辑——轻杂质被中间的旋风中心吸走,重籽粒则在壁面低速区靠重力下滑。

模块 3:颗粒的生存游戏”——进料位置对损失率的影响

这是研究中最精彩的部分。通过EDEM-Fluent耦合,研究人员实时统计了从上端吸杂口逃逸的籽粒质量(即损失率)以及从底部排出的茎秆质量(即清洁率)。

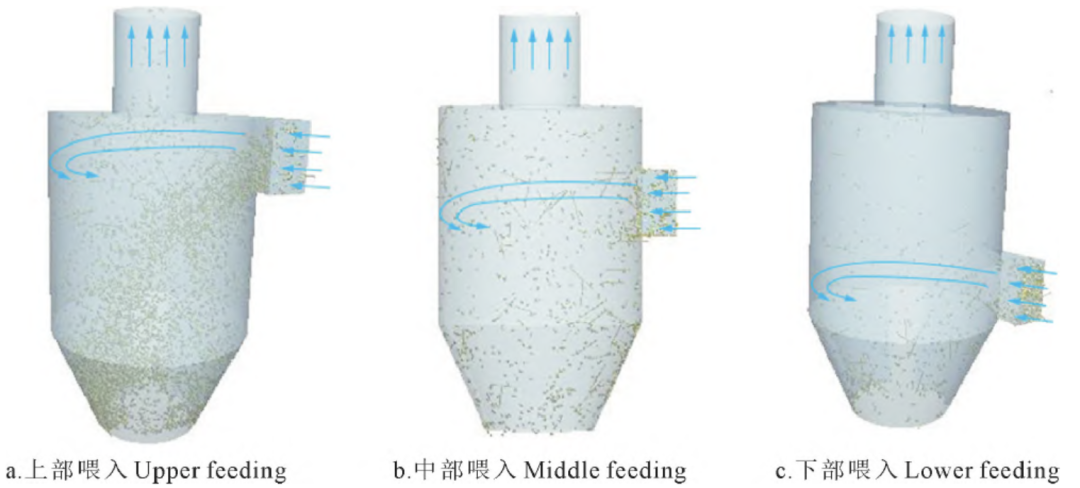

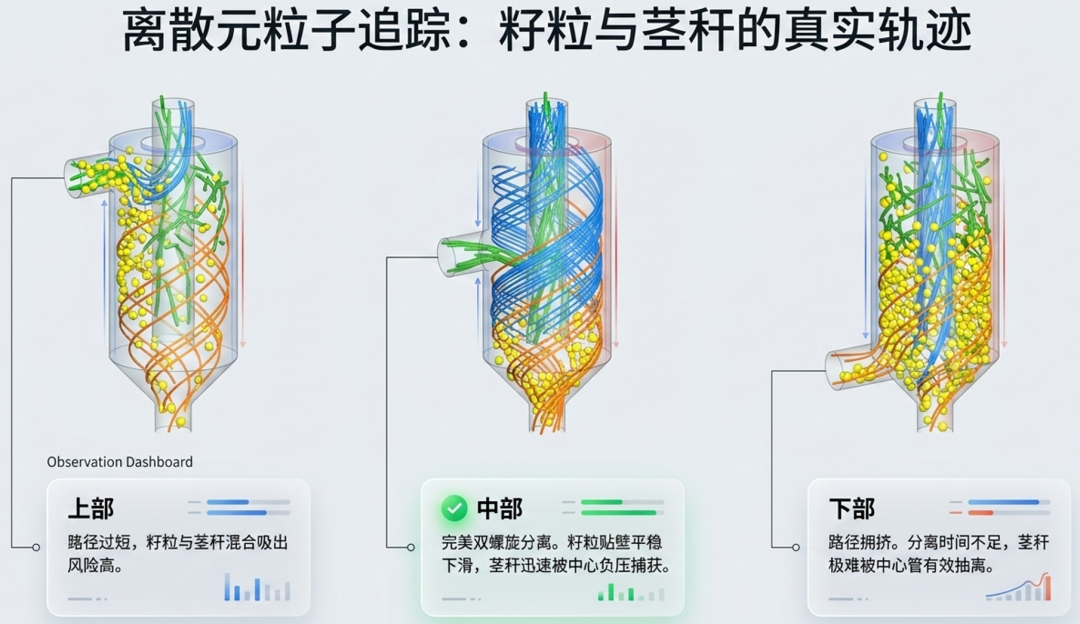

研究思路:模拟总时间3s,观察物料在筒内的运动路径。下直观展现了三种喂入口位置下的颗粒运动仿真。图a(上部喂入)中,大量黄色的荞麦籽粒在刚进入分离筒时,由于位置靠近顶部吸杂口,直接被卷入中心气旋飞出。而图b(中部喂入)则显示,籽粒进入后迅速贴合壁面旋转向下运动,轨迹呈现优雅的螺旋线。

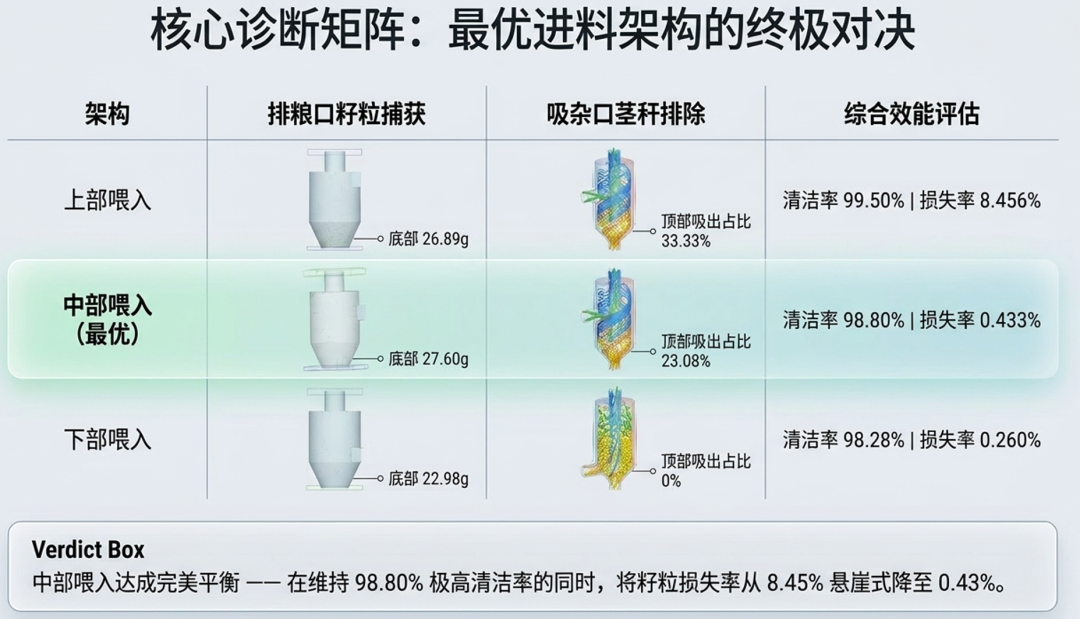

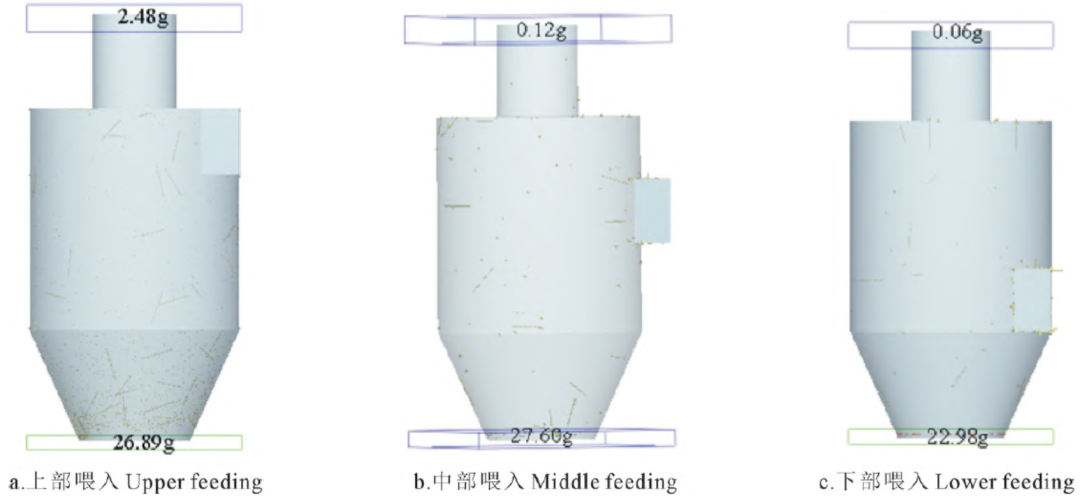

给出了籽粒损失的定量数据锚点。图a中,顶部吸杂管处标示的籽粒质量为2.48g,而图b仅为0.12g。计算结果显示,上部喂入的损失率高达8.456%,而中部喂入仅为0.433%。 结论意义:上部喂入虽然清洁率最高(99.50%),但籽粒损失严重得不偿失;中部喂入平衡了损失率与清洁率,是设计的甜点位

模块 4:力学原理解析——为什么要选择中部?

为什么进料口位置的影响如此巨大?研究人员通过受力分析方程给出了答案。

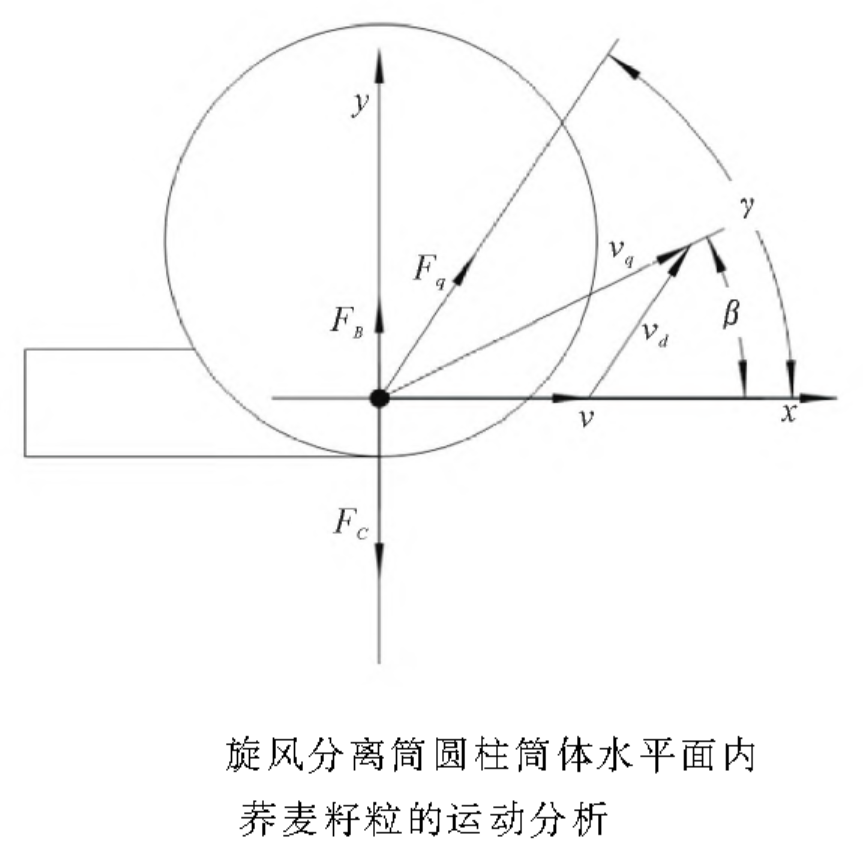

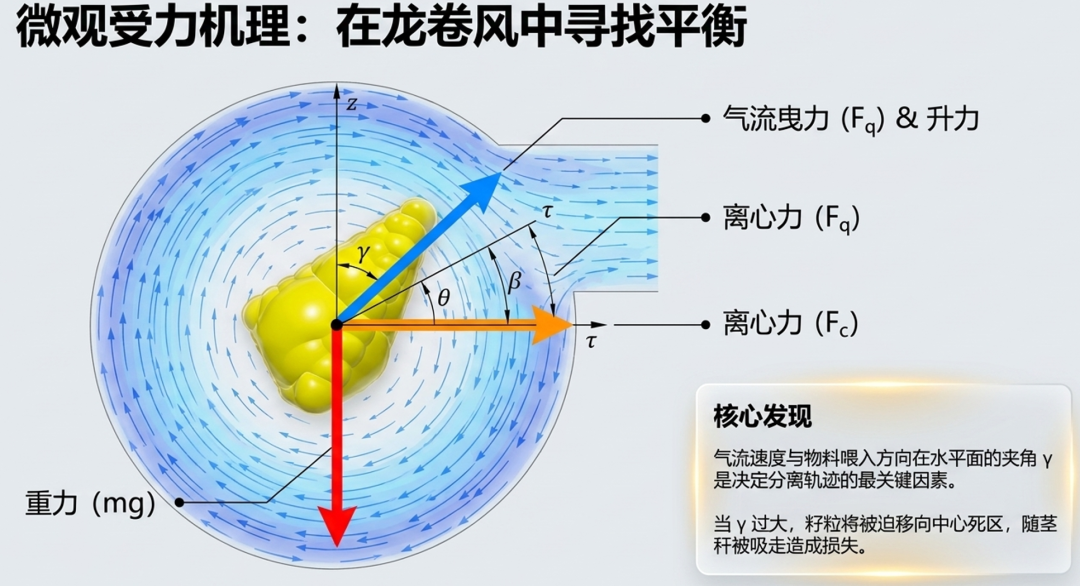

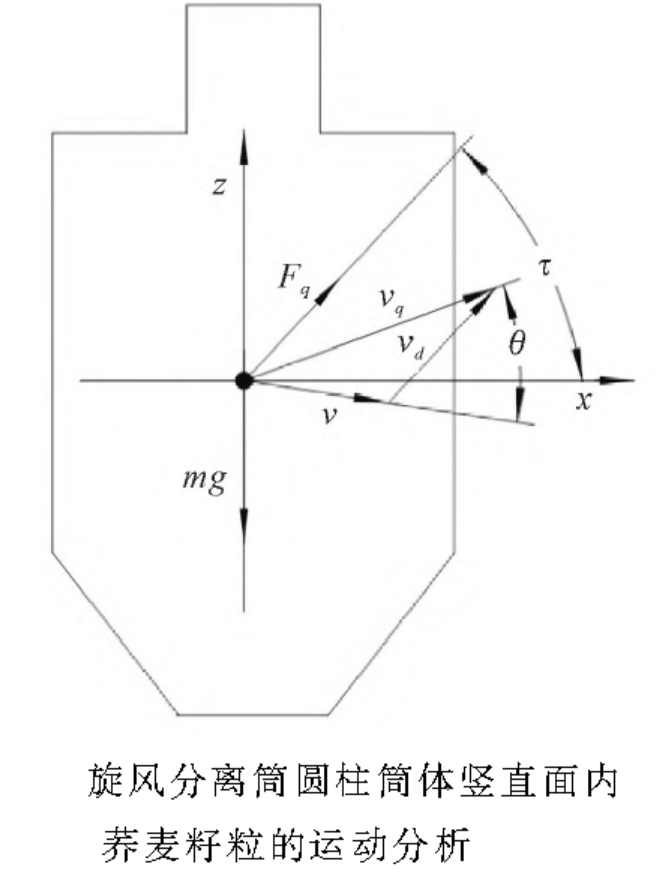

通过下图的运动分析图。荞麦籽粒在竖直面和水平面受到的力包括重力(mg)、气流作用力(Fq)、向心力(FB)和离心力(FC)。 核心结论:气流速度与喂入方向在水平面的夹角γ是影响清选效果的最关键因素。当喂入口位于上部时,籽粒受到的竖直向上分力(az)更容易克服重力,导致误吸。

模块 5:回归现实——样机台架试验验证

为了验证仿真不是闭门造车,制作了透明的样机进行实测。

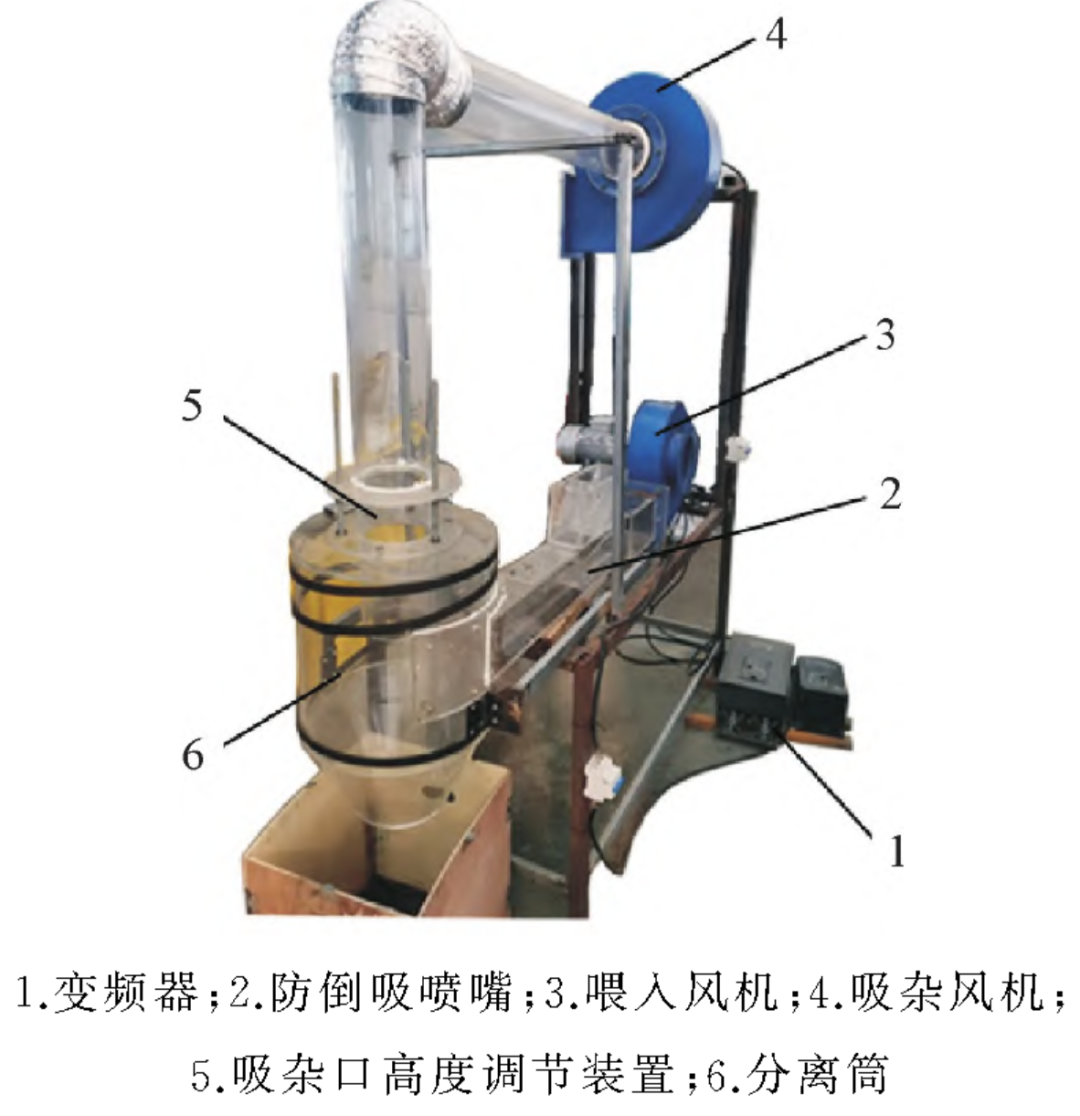

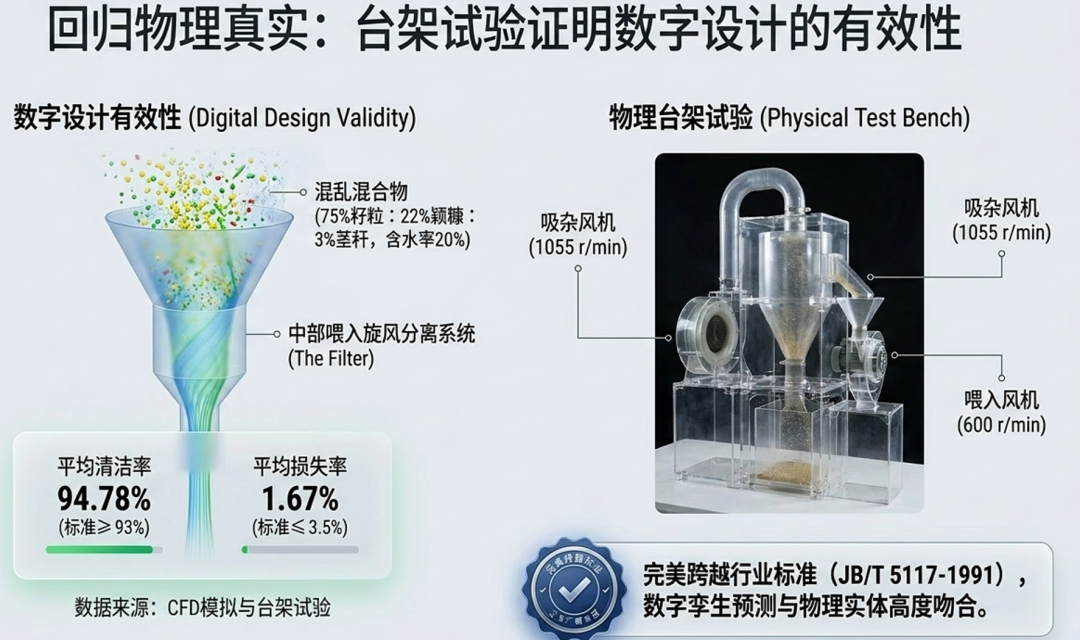

关键结果:采用中部进料设计的试验台,平均清洁率达到94.78%,损失率仅为1.67%。下图展示了自制的试验台实物。我们可以看到透明的分离筒(图中6号),这便于观察实际运动轨迹与仿真云图的吻合度。实测数据完全符合JB/T 5117-1991谷物收获行业标准(损失率≤3.5%,含杂率≤7%)。


结论与展望:机械设计的新武器

耦合仿真(Coupling)是跨行业利器:虽然本研究针对的是农业,但这种 EDEM-Fluent 耦合的方法论完全可以迁移至齿轮传动系统中的润滑油颗粒分析、发动机内的粉尘防护等机械设计领域。

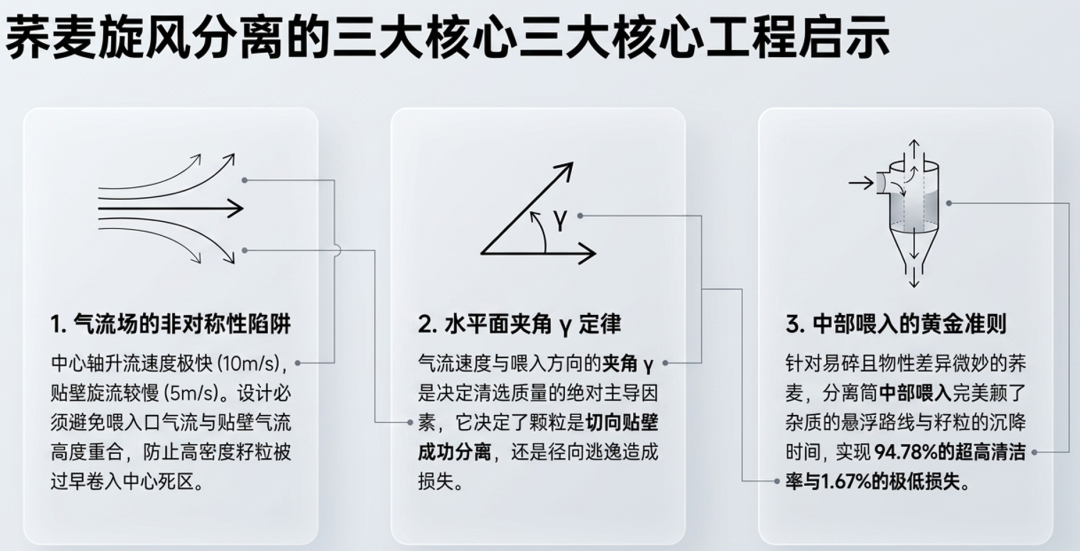

尝试用人工智能对论文生成演示PPT

感谢论文作者及机构,以上分析观点不代表大众,网络资源,禁止商用
