壳单元四边形为主导的网格优势

8月前浏览1419

有时候跟别人讨论,总会听到有人说,壳单元准确度不够,怎么能比上体单元。机电君心存疑惑,万事没有绝对,肯定是有应用场景限制,工况?分析类型?结构参数?

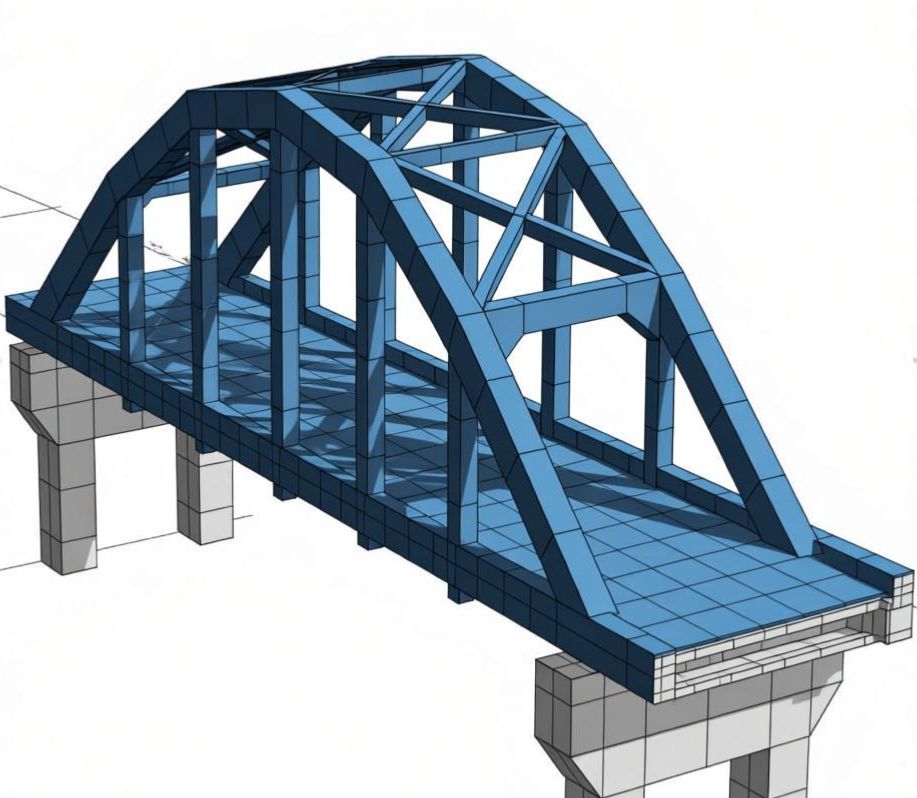

(图只作为封面使用,无引导作用)

多年的学习经验告诉我们,实践出真知。今天来讨论一下壳单元四变形网格有什么优劣。


壳单元四边形为主导的网格在结构有限元分析中具有显著优势,尤其在薄壁结构(如汽车车身、飞机蒙皮、船体、压力容器)的模拟中。


1. 计算效率高

  • 单元数量少:相比三角形网格,四边形网格可用更少的单元覆盖相同面积,减少总自由度数,降低计算成本。

  • 数值积分高效:四边形壳单元通常采用高斯积分(如2×2点),比三角形单元的全积分更高效,且更容易实现减缩积分控制沙漏模式。


2. 精度优势

  • 应变场描述更准确:四边形单元(尤其是双线性或二阶四边形)具有更好的形函数构造,能更精确模拟弯曲、剪切等变形行为。

  • 方向性适应强:在规则几何或具有明显走向的结构中,四边形网格可沿力学主方向排列,提高应力捕捉精度。


3. 弯曲变形模拟优异

  • 薄膜与弯曲耦合性好:四边形壳单元(如S4R、S8R)能有效处理薄膜力与弯曲力的耦合,适用于薄壁结构的屈曲、后屈曲分析。

  • 剪力自锁问题较小:通过选择性减缩积分或假设应变法,四边形单元能缓解剪力自锁问题(尤其是一阶单元)。


4. 网格质量与收敛性

  • 网格畸变敏感度低:在变形分析中,四边形单元对网格畸变的容忍度通常高于三角形单元。

  • 收敛性更优:对于多数问题,四边形网格的收敛速度更快,且解对网格密度的依赖性更小。


5. 工业实践与标准化

  • 行业验证充分:四边形壳单元在航空航天、汽车等领域的仿真中经过长期验证,结果可靠性高。

  • 前处理工具支持好:主流CAE软件(如Abaix、Nastran、Ls-Dyna)对四边形网格的划分、优化和后处理支持更成熟。




何时使用三角形壳单元?

尽管四边形占优,三角形单元在以下情况仍不可替代:

  • 复杂几何过渡区:难以全部用四边形划分时,用三角形填充。

  • 自适应网格加密:局部加密时三角形更灵活。

  • 动态破坏或大变形:三角形单元更耐畸变(如Ls-Dyna中的Belytschko-Tsay壳)。


四边形主导网格的核心优势

方面优势体现
计算成本
单元数少,积分效率高,适合大规模模型
精度
应变/应力梯度捕捉更准,弯曲行为模拟更真实
稳定性
沙漏控制更成熟,收敛性更可预测
工程适用性
与薄壁结构的自然几何贴合度高,便于对齐材料/载荷方向

实践建议

  1. 尽量使用四边形:在规则区域(如平板、柱面)优先采用四边形网格。

  2. 控制单元长宽比:避免过度扭曲(建议长宽比<5)。

  3. 过渡区处理:四边形与三角形混合时,确保过渡平滑,避免突变的单元质量。

  4. 关注边界层效应:对于屈曲或振动分析,需保证足够网格密度以捕捉模态特征。

壳单元四边形主导的网格在精度、效率和可靠性之间实现了较好平衡,是薄壁结构仿真的主流选择。


尽信书不如无书,实践出真知。还是要根据现在的分析状况来进行验证对标。


网络整理,仅限内部分享,禁止商用



来源:机电君
