阶次瀑布图分析：一眼看透电机振动的“三维透视镜”

一、 图里到底在看什么？

简单来说，这是一张三维地图：

• X轴（横轴）：频率（Hz）或阶次。

• Y轴（纵轴）：电机转速（RPM）。

• Z轴（颜色）：振动幅值（越红/亮，振动越大）。

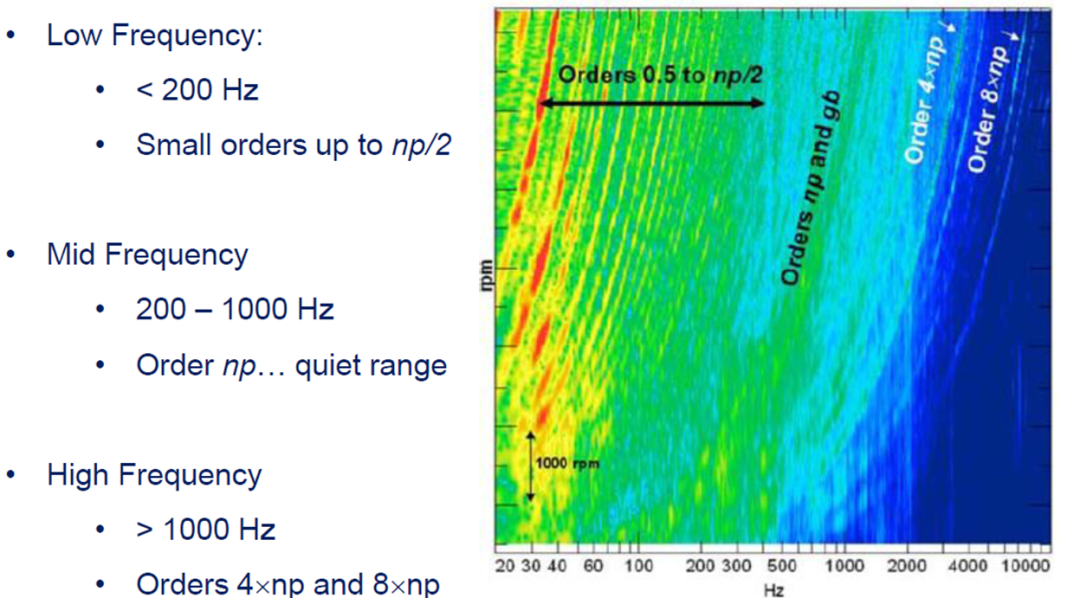

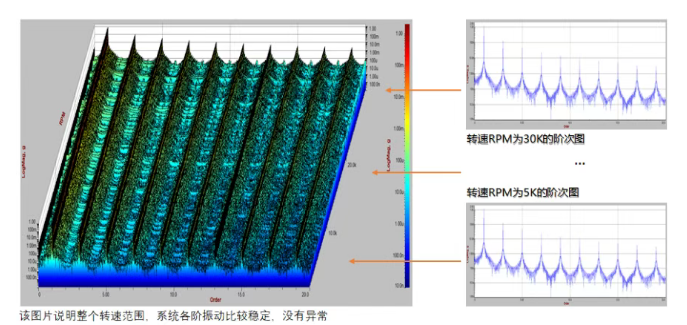

它的本质是把电机加速或减速的全过程“堆叠”起来，不做平均，保留最真实的瞬态特征，让你不错过任何一个细节 。

二、 3秒学会看图：斜线、竖线与交点

拿到一张瀑布图，你只需要盯紧三个特征，就能快速诊断：

1. 斜线 = 激励源（振动从哪来）

   这是从原点出发的辐射状斜线。

• 1阶：通常对应转子不平衡、轴弯曲。

• 2/4/6阶：常见于电磁力波（如永磁电机）或不对中。

• 高阶：可能是齿轮啮合或轴承故障。

• 规律：频率随转速成正比升高 。

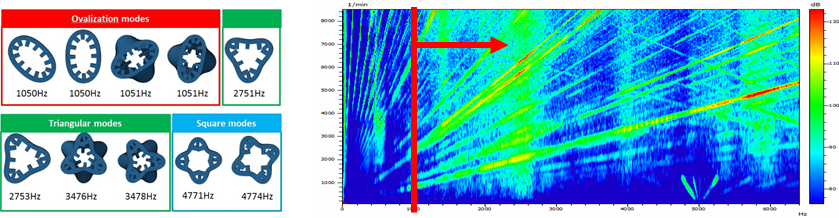

2. 竖线 = 结构弱点（哪里弱）

   垂直于频率轴的亮线，代表结构固有频率（如定子、机壳的模态）。

• 规律：频率不随转速变化。一旦斜线经过这里，幅值就会飙升 。

3. 交点 = 危险转速（共振点）

   斜线和竖线的交叉点，就是共振发生的时刻。这是 NVH 优化的关键控制点，必须想办法避开或削弱 。





三、 典型电机的“指纹”特征

不同电机在瀑布图上有不同的表现，这也是排查的依据：

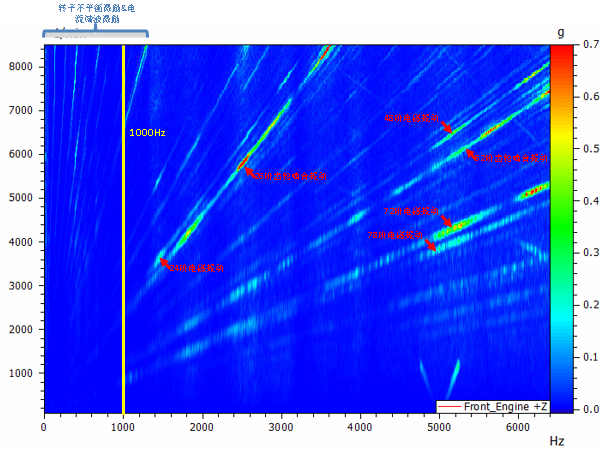

• 永磁同步电机 (PMSM)：重点关注 2p、4p、6p 阶次（p为极对数），共振常发生在定子椭圆模态。

• 异步电机：关注 1阶（不平衡） 和 转子槽频。

• 变频电机：除了基频，还要看载波频率（通常2-10kHz）及其周围的“伞状”边带（调制现象）。



四、 为什么它是故障诊断神器？

结合图片中的信息，我们可以通过瀑布图快速定位故障：

• 1阶异常升高：大概率是转子不平衡、轴弯或松动。

• 2阶异常：可能是对中不良或电磁问题。

• 出现边带/调制：暗示存在逆变器谐波干扰或轴承/齿轮的冲击故障 。

总结一下：

阶次瀑布图就是电机 NVH 的透视 镜——斜线找激励源，竖线找结构弱点，交点找危险转速。掌握了这个工具，你就能在电机设计阶段提前规避共振风险，或在故障排查中直击要害。
