电驱动系统NVH效应:仿真真的无能为力?

电机与齿轮箱组合产生的啸叫、敲击与共振,一直是NVH工程师的噩梦。本文带你看清:用 Ansys Motion 传动系工具包,如何在瞬态仿真中高效捕捉全转速范围内的动态激励。

核心结论 · 一眼看完
01
理解NVH根因
电驱动与齿轮箱产生的动态激励——啸叫、敲击、共振——根源在于电机频率、齿轮啮合与壳体模态的相互耦合。
02
高效瞬态仿真
Ansys Motion 传动系工具包将轴、轴承、齿轮建模为柔性体,全转速升速仿真揭示关键频率、啮合效应与结构共振。
03
声学一体化评估
MBD结果可直接用于声学分析——在Motion后处理器中,或耦合Ansys Mechanical与Ansys Sound,早期评估声压级与心理声学指标。
引言

从噪声到解决方案:声学,已成为设计硬指标

在现代传动系统开发中,NVH——噪声、振动与声振粗糙度——正变得愈发关键。这不仅适用于电机本身,更适用于电机与齿轮箱的组合系统,噪声表现已成为产品质量的核心判断标准之一。

壳体振动会产生令人不悦的噪声,还可能影响零部件的结构完整性。对于精密或光学驱动系统而言,风险更高——哪怕是最微小的激励与共振,都会直接降低 制造或成像质量。这两方面都指向同一个结论:必须在研发早期阶段识别并控制振动

⚡
工程现实:实践中常见的应急手段——给壳体贴吸音材料、增加质量来移频——短期或许有效,但这类"笨办法"几乎都伴随着重量增加、空间占用、成本上升的代价。真正高效的方案,是从研发流程最前端介入,深刻理解物理机制。

仿真使这种基于流程的优化成为可能。前提是:仿真必须如实反映现实。NVH效应是动态产生的——在启动、加速或载荷变化过程中。只有依赖时间域仿真,才能揭示临界频率何时出现、在升速过程中如何演变。这使工程师能在第一个实物零件制造出来之前,就找出根因、制定对策。



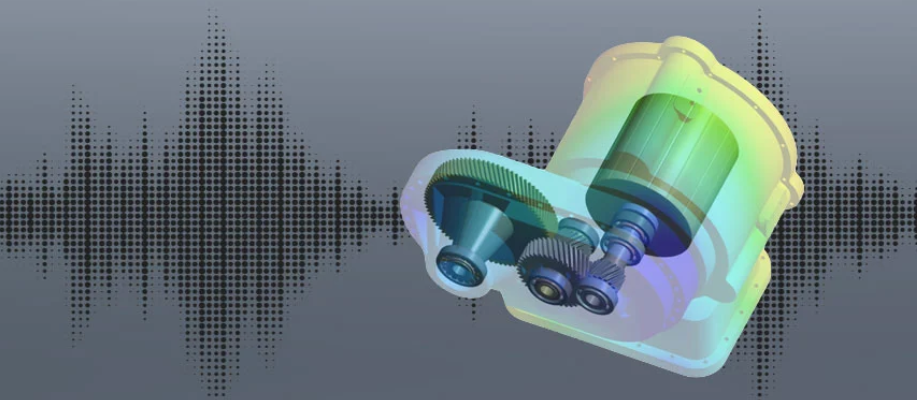

图1 · 电驱动系统中的噪声激励振动


◆


技术挑战

复杂驱动系统,能算得快吗?

一套典型电驱动单元的工作转速范围,从零转速一直延伸到五位数的高速。我们来算一笔账,看看对这样一个系统做升速仿真,到底需要多少时间步:

升速仿真时间步估算
// 关键参数定义
转速范围:0 → 12,000 rpm
升速时长:3 秒
角度分辨率:1°/步(即360步/转)

// 时间步数计算
2,000 rpm → 30 ms = 1整圈
12,000 rpm × 360步/转 × (3s / 60s·rpm⁻¹) ≈ 108,000 步
⚠️
核心矛盾:如果用完全网格化的齿轮实体接触来计算这10万级时间步,计算量根本无法承受。滚动轴承同理。这正是 Ansys Motion 传动系工具包存在的意义——它用特殊建模技术解决了这个根本性难题。

关键词是"快速求解(Fast Solving)":建模方式必须支持在时间域内进行快速计算与振动分析。为此,工具包采用了简化的齿轮和轴承模型,同时仍能捕捉所有本质的非线性效应。

  • 齿轮采用基于有限元的刚度模型,将齿轮分成若干切片,在接触点处计算等效刚度

  • 所有滚珠轴承、滚子轴承、齿轮和轴(直轴/锥轴、实心/空心)均可参数化生成

  • 弯曲效应和扭转效应均被考虑在内

  • 支持通过外部数据或表格方式导入,灵活适配不同数据来源

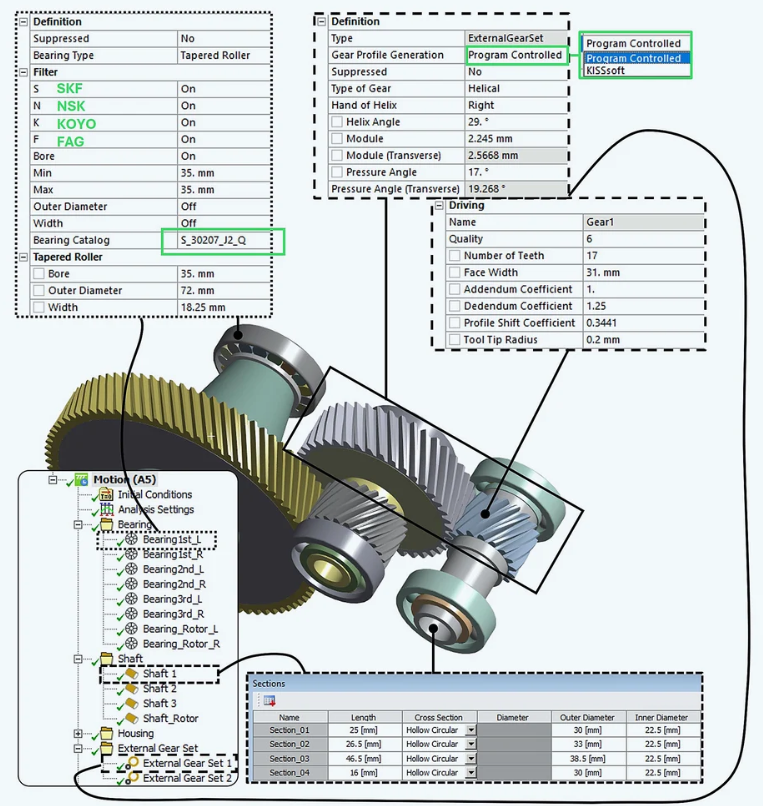

图2 · Ansys Motion 中轴承、齿轮与轴的表格化参数输入


◆


建模流程

模型搭建还需要哪些要素?

通过 Ansys Motion 传动系工具包,轴、轴承与齿轮的定义已经完成。这些工作在 Workbench 的 Mechanical 环境中以表格方式输入完成。接下来,还需要:

  1. 导入CAD壳体数据:壳体部件的CAD模型,用于后续网格划分与柔性体定义。

  2. Maxwell电磁力导入(可选):若需要考虑电磁激励,从Maxwell 2D导入完整转速扫描的气隙力,并映射到转子与定子。Ansys Motion会自动根据匹配的转速和角位置插值出正确数值。

  3. 网格划分与柔性体定义:与转子、定子一样,壳体零件使用Ansys Mechanical网格算法进行划分,所有网格化零件均定义为柔性体

  4. 自由度缩减(CMS):遵循"快速求解"原则,Ansys Motion采用组件模态综合(CMS)方法,将自由度数量降低数个数量级,大幅加速计算。

  5. 定义连接关系(Attachments):为壳体和轴定义"连接点"——轴承内圈和齿轮固定到轴上,轴承外圈固定到壳体上。单击一下即可生成所有之前在表格中定义的几何体。

💡
力流路径完整闭合:从电机经齿轮和轴承到壳体的完整力流路径,力流中的所有零部件均为柔性体,非常适合NVH分析。最后定义一个升速工况(输出端的加速曲线),即可启动仿真。

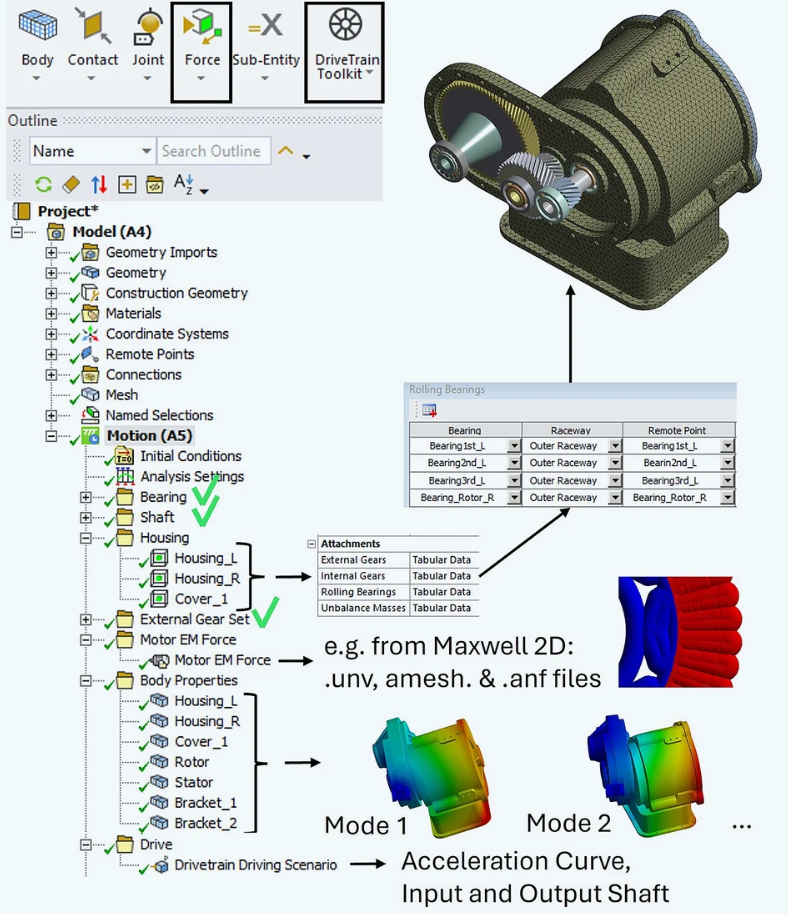

Ansys Motion 传动系模型搭建界面,含轴、轴承、齿轮与壳体柔性体组装视图
图3 · Ansys Motion 中的传动系模型搭建界面
建模要素处理方式NVH适用性计算代价
齿轮副
FE切片刚度模型
优秀
低
滚动轴承
参数化等效模型
优秀
低
轴(柔性)
CMS缩减柔性体
优秀
中
壳体(柔性)
FE网格 + CMS
优秀
中
全实体接触齿轮
直接接触仿真
较好极高


◆


结果评估

仿真能给出哪些结果?

瞬态结果数据集支持在每个独立时间步对加速度、变形量和应力进行评估。此外,还可以分析柔性部件的固有频率与振型。

在本示例的升速过程中,第一阶模态被激发——在电机壳体升速过程中表现为叠加的振动峰值。由于壳体的安装位置,壳体被激发产生共振,例如由转子轴的残余不平衡量(弯曲振动)以及电机的电气频率所引起。

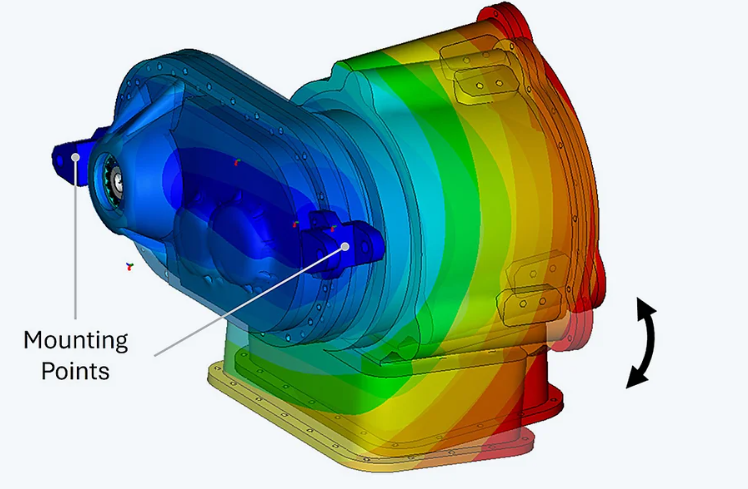

Ansys Motion后处理器中升速过程被激发的第一阶模态,壳体振动峰值叠加示意
图4 · Ansys Motion后处理器中升速过程激发的第一阶模态

在电机壳体上的虚拟加速度传感器结果中,可以看到模态特有的高幅加速度。Ansys Motion后处理器可以生成瀑布图(Waterfall Diagram),在图中可以区分激励频率及其谐波阶次,工程师据此可以采取措施——如改变轴承支撑方式或对壳体进行加强——以避免共振。

 除电机频率外,齿轮啮合频率及其谐波也可被识别为激励源——在电机与齿轮箱组合系统中,这正是文章开头提到的"啸叫"噪声。

Ansys Motion还支持调整齿轮的微观几何形状(如齿廓鼓形和齿顶修缘),这使工程师可以输入偏离理论渐开线齿廓的偏差量,从而改善轮齿载荷分布。修改效果可以立即在齿面接触压力分布图或全转速范围的瀑布图中看到。

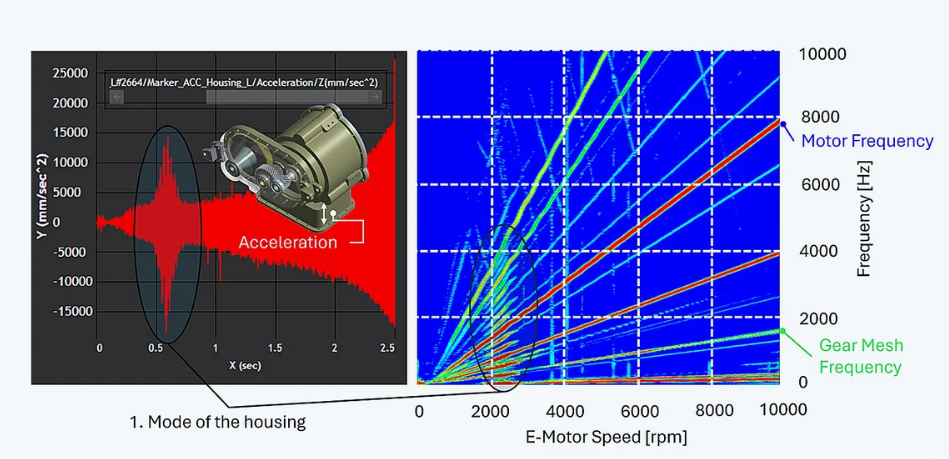

Ansys Motion后处理器中的壳体加速度响应曲线与瀑布图(阶次分析)
图5 · Ansys Motion后处理器中的壳体加速度与瀑布图






Ansys Motion · 齿轮微观几何参数设置参考
// 齿廓修形参数(示例)
profile_crowning:5.0 μm// 齿廓鼓形量
tip_relief_amount:8.0 μm// 齿顶修缘量
tip_relief_length:0.15 × 齿高// 修缘起始位置
lead_crowning:4.0 μm// 齿向鼓形量

// 升速仿真参数
speed_start:0 rpm
speed_end:12000 rpm
ramp_time:3.0 s
angular_resolution:1.0 °/step // → ~108,000步


◆


声学评估

升速完成之后:如何做声学评估?

当Ansys Motion中的升速仿真完成、机械零件的尺寸设计已经到位,分析并没有就此结束。Ansys提供了两种声学评估路径

评估方式方法描述精度适用场景
方法一:Motion后处理快速估算
由壳体表面振动直接计算声压级;虚拟麦克风定义位置;结果可导入Ansys Sound
中等
早期设计迭代、快速对比方案
方法二:3D声学场耦合计算
将Motion表面速度导入Ansys Mechanical声学仿真;负模型作为FE模型;精确求解频率与声压级
高精度
详细设计阶段、声学认证
🎧
方法一细节:在Motion后处理器中,从壳体表面振动计算声压级。虚拟麦克风定义测量位置,结果以图表形式呈现,并可直接传输至Ansys Sound——包含听觉仿真与心理声学质量评估。
🔬
方法二细节:Ansys Motion的表面速度被传递至Ansys Mechanical中的声学仿真。周围空气体积("负模型")作为FE模型,电机+齿轮箱单元含壳体从声学区域中减去,导入数据作为载荷施加到负模型上,从而精确确定频率与声压级。对于大型数据集,建议限制分析范围到选定时间段,因为完整升速过程会产生海量数据。

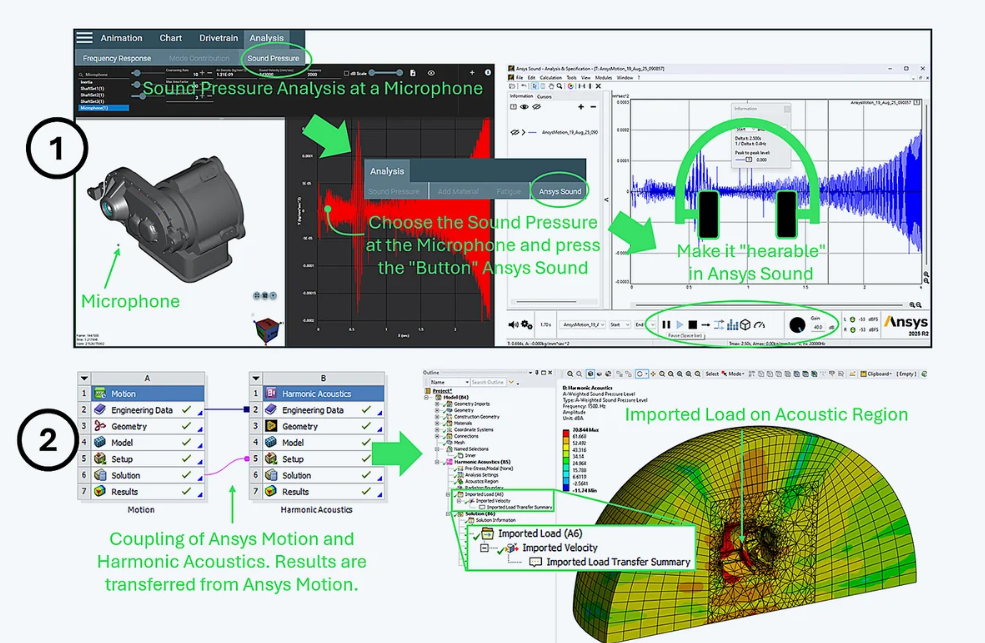

图6 · Motion后处理器中的声学分析,或与谐波声学耦合计算结果


◆


应用场景

工程落地:哪些场景可以直接用起来?

Ansys Motion 传动系工具包支持完整电驱动系统的设计与评估,适用领域涵盖工业应用(如风力发电机组)与移动出行(如新能源汽车)。核心优势在于:

  • 在熟悉的 Mechanical 环境中进行简单的模型搭建,学习曲线平缓

  • 轴承、齿轮与柔性体的集成方法支持快速时间域仿真

  • 多物理场结合:结果可直接传递至谐波声学分析,应力应变数据可在 nCode 中用于寿命评估

  • 从工业精密驱动到乘用车电驱桥,全行业通用

📌
寿命评估延伸:仿真流程并非止步于NVH。应力与应变数据可以在 nCode 中用于开展疲劳寿命评估——这对于轴承、轴及壳体的耐久性认证至关重要。更多内容将在本系列后续文章中详细展开。
