卫星结构设计师的学习手册！卫星详细设计与卫星力学仿真全指南



01

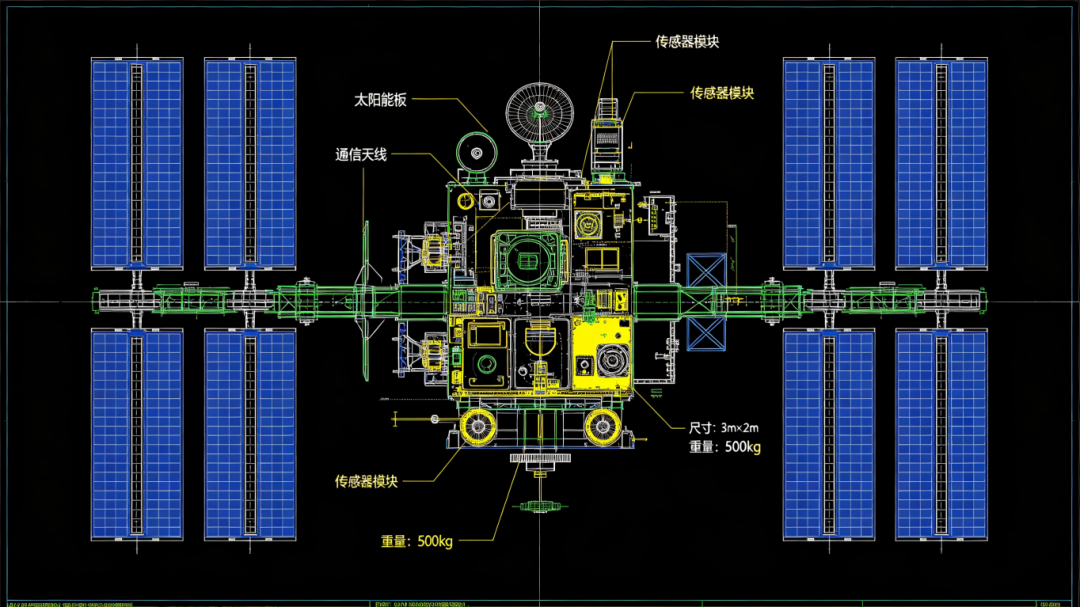

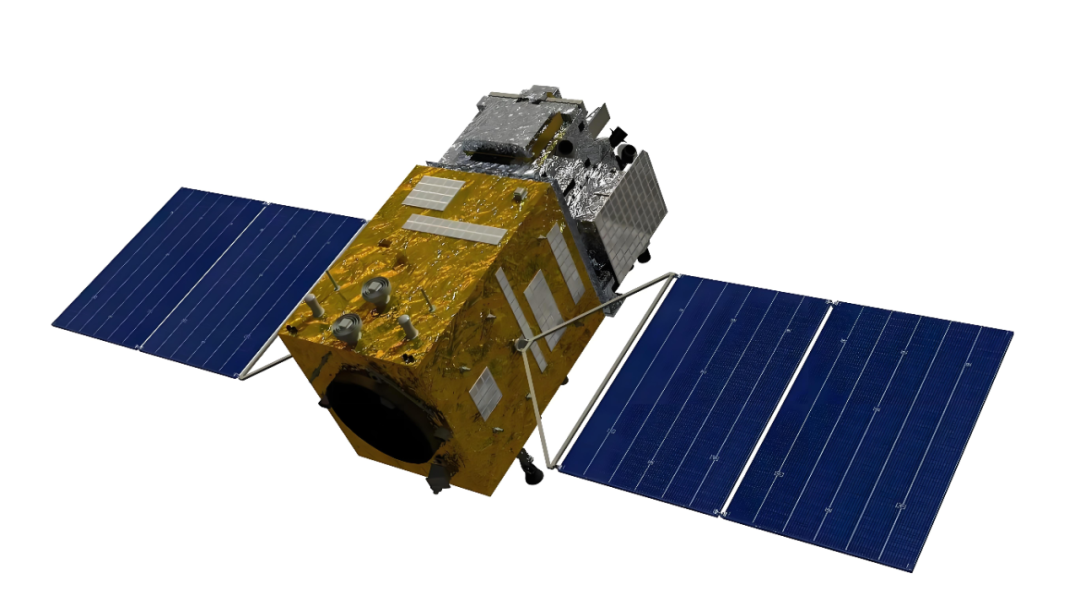

卫星布局与详细设计：从一张白纸到三维装配蓝图

• 任务需求的空间解读能力 ——总体给出的往往是一系列指标：相机视场角、散热面面积、推力器指向、质心偏差包络……结构设计师必须将这些文字转化为三维空间中的“禁入区”和“必须区”。例如，某红外遥感卫星要求探测器保持20K低温，意味着它必须远离推进剂管路和功率模块，同时它的辐射制冷器必须正对冷空间——这就决定了它在舱板上的位置唯一。我的经验是，在三维软件中先创建“虚拟排斥球”和“虚拟吸引区”，将热源、磁场敏感器、光学路径全部可视化。一个细节：星敏感器的视场锥角通常为30°~45°，其周围50mm内不得有任何凸出结构，否则会引入杂光。这些数值必须刻在脑子里。
• 构型选型的工程判断力 ——中心承力筒、板式、桁架式、整体壁板式……每种构型都有其“甜蜜点”。以1米分辨率的光学遥感卫星为例，主镜口径500mm以上，通常采用承力筒+蜂窝板构型：承力筒（直径300~400mm，壁厚2~3mm铝合金）集中承受运载火箭的集中力，同时为推进剂贮箱提供安装界面；外围蜂窝板（面板0.3mm铝皮+蜂窝芯）形成封闭舱段，提供大面积仪器安装面。这个选择的背后是刚度质量比的计算：承力筒的纵向刚度可达1e8 N/m以上，而同等质量的板式构型只有其1/3。我见过一个失败的案例，为了减重强行采用全桁架结构，结果整星一阶频率只有18Hz，低于运载要求的25Hz，最后被迫加厚杆件，质量反而超标。
• 空间管理与干涉检查的实战技巧 ——设备间的间隙控制不是“不碰就行”。电缆转弯半径需要10~15倍线径，波导刚性段需要预留至少5mm热膨胀间隙，管路焊缝位置必须避开设备拆装路径。我最常用的工具是CATIA的“碰撞检测”中的“间隙分析”，设置最小间隙为3mm，然后逐一排查。一个教训：某型号的动量轮组件，设计时与舱板间隙为2mm，振动试验后发现两者发生了轻微接触，导致动量轮振动量级超标。后来规范改为：旋转部件与固定结构的间隙不小于5mm，且要考虑工装公差累积（±0.5mm每级）。

• 材料与工艺的匹配能力 ——卫星结构最常用的是5A06铝合金（焊接性能好）、2A12铝合金（强度高但焊接性差）、7075铝合金（用于高应力接头）、碳纤维/铝蜂窝夹层板（大面积面板）。选材不是查手册，而是要问：这个零件是机加还是钣金？如果是机加，最小壁厚1.5mm（避免加工变形）；如果是钣金，折弯半径至少为板厚的1.5倍；如果焊接，母材必须是可焊铝合金且要预留焊接变形余量。我曾经设计过一个镁合金支架，减重效果极佳，但忽略了镁合金的电位腐蚀问题——它与附近的铝合金螺钉接触，在真空环境下发生了电偶腐蚀，一年后螺钉松脱。后来改用钛合金螺钉并涂覆绝缘层才解决。
• 连接设计中的“冗余哲学” ——卫星结构的连接点往往是失效的起点。每个承载螺钉都要考虑：如果它松了，有没有第二道防线？常见的做法是：关键部位采用双螺母或螺纹胶（乐泰243），同时加装保险丝或开口销。对于蜂窝板上的埋件，拉脱力必须大于螺钉保证载荷的3倍——这个3倍就是冗余系数。计算案例：M5螺钉保证载荷约为8000N，那么埋件拉脱力应大于24000N。如何达到？埋件长度至少为直径的1.5倍（即M5埋件长15mm），且与面板的粘接面积需满足：粘接面积=拉脱力/胶粘剂剪切强度（环氧胶约20MPa），算下来需要粘接面积1200mm²，相当于一个Φ40mm的圆环。
• 减重优化的“毫米级博弈” ——每减重1克，都是对设计功力的检验。最有效的手段不是盲目挖孔，而是拓扑优化后的重新造型。举个例子，一个推进舱安装支架，初始设计为8mm厚平板，质量3.2kg。导入OptiStruct进行拓扑优化，设置应力约束和体积分数0.5，得到一个形似“树枝”的传力路径。然后，我手工重绘为“工”字形截面，腹板厚3mm，翼缘厚5mm，并通过过渡圆角（R=10mm）消除应力集中。最终质量1.9kg，减重40%，而刚度仅下降12%。这个过程中，一个关键细节是筋板的拔模角度——如果采用铸造，至少需要1.5°拔模斜度，否则无法脱模。详情查看日产一颗航天卫星！结构力学仿真如何重塑批产卫星轻量化革命？

提供vip群答疑和模型下载

卫星结构设计全流程实战教学：手把手教你独立承担卫星结构研制任务

02

力学仿真：虚拟试验场里的硬功夫

• 网格划分的“多尺度策略” ——一颗整星模型，尺寸从米级到毫米级，如果全部细化，网格数量会爆炸（500万单元以上，求解一周不收敛）。正确的做法是：在整星模态分析中使用10~20mm的粗网格，用壳单元模拟舱板，用梁单元模拟桁架杆；对于局部高应力区（如星箭连接环、设备支架），再切出子模型，细化到1~2mm网格进行详细分析。这个“全局-局部”方法的关键在于边界插值：子模型边界上的位移必须从全局模型的结果中精确映射。我常用的软件是HyperMesh做前处理，Nastran做求解器。一个经验：蜂窝夹层板不要真实建出六边形芯子，而是用等效的“三明治”属性——上下蒙皮用壳单元，芯子用各向异性实体单元，其等效剪切模量约为30~50MPa（取决于芯子密度）。
• 连接刚度的工程估算 ——螺钉连接、铰链、展开机构，如果不加处理直接刚性连接，计算出的频率会偏高20%以上。必须用弹簧单元（CBUSH）模拟真实的连接刚度。这个刚度值怎么来？最好的办法是做局部精细接触分析：建立一个包含螺钉、螺纹、被连接件的子模型，施加预紧力，然后计算力-位移曲线，切线刚度就是连接刚度。如果时间不允许，可以参考经验值：对于M4螺钉（预紧力2000N）连接两块2mm铝板，轴向刚度约5e5 N/mm，侧向刚度约8e4 N/mm。注意：侧向刚度中包含了摩擦贡献，摩擦系数取0.2（干接触）。此外，还要考虑间隙——在随机振动中，间隙会导致“颤振”，必须用GAP单元模拟。

• 模态分析的“频率走廊” ——运载火箭给卫星的“入场券”是一阶基频要求，通常是纵向≥25Hz，横向≥20Hz（以长征系列为例）。如果你的卫星模态分析显示一阶频率只有22Hz，怎么办？不能简单地加粗所有杆件，因为那样会增重。要先用应变能云图找出贡献最大的部位——如果一阶振型是舱板局部弯曲，那么在该舱板背面加“米”字筋（筋高20mm，厚2mm）能最有效地提升频率；如果是一阶扭转，则要增加对角撑杆。一个细节：模态分析中一定要输出“模态有效质量”，前六阶刚体模态的有效质量应该接近100%，否则说明约束施加有误。我见过新人在分析整星自由-自由模态时忘了释放刚体运动，结果算出的“一阶频率”为0.1Hz——这是刚体模态，不是弹性模态。
• 随机振动分析的“3σ法则” ——发射段的随机振动载荷是结构疲劳的主因。仿真时，输入功率谱密度（PSD）曲线，输出应力响应的均方根值σrms。工程上，取3σrms作为等效峰值应力，并与材料屈服强度比较。但这里有个陷阱：随机振动是宽频激励，如果结构的某一阶模态被强烈激发，该处的应力循环次数极高（每秒数百次），即使3σ应力只有屈服强度的一半，也可能发生高周疲劳破坏。我的经验是，除了看3σ应力，还要用Miner准则估算累积损伤——在Nastran的随机分析后，用MATLAB脚本处理结果，如果单次发射的累积损伤大于0.1，就要警惕（安全裕度取10倍）。曾经有一个支架，3σ应力仅40MPa（材料屈服250MPa），但疲劳寿命只有0.3次发射，原因是该支架的共振频率正好落在PSD峰值处。最后在支架表面粘贴了0.5mm厚的约束阻尼层（3M公司产品），将Q值从50降到15，问题解决。
• 冲击响应的“短时高量级” ——火工品分离、太阳翼展开等会产生数千g的冲击加速度，持续时间仅几毫秒。冲击响应谱（SRS）分析是标准方法，但难点在于：冲击的高频成分（>1000Hz）会激发局部模态，而这些局部细节在整星模型中往往被简化。我的做法是：先进行瞬态响应分析，输入半正弦冲击脉冲（峰值2000g，脉宽0.5ms），然后提取关键位置的加速度时间历程，再转化为冲击响应谱。对于敏感设备（如陀螺），如果计算出的SRS超过其许用值（通常为1000g @ 1kHz），就要设计减冲击装置——例如在连接界面增加0.2mm厚的铜网垫片，或者使用柔性隔振器（刚度约500N/mm）。一个实测数据：加铜网后，2000Hz处的冲击响应从800g降到300g，效果显著。

本课程还为订阅用户提供VIP群 交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工信部教考中心认证的——工程仿真技术（CAE分析职业能力登记评价证书）。欢迎识别下方二维码，查看最新课程大纲和试看。

提供vip群答疑和模型下载

航天卫星结构设计与力学仿真实战24讲：HyperMesh/Patran/Nastran全流程实战教学

03

试验验证：仿真与现实的最后对账

04

拆解商业航天招聘JD岗：让你先人一步
