Simulation 有限元分析实战（4）：桥梁拓扑优化

拓扑优化用于确定在可用设计空间内应如何布置材料。拓扑优化以代表构件最大允许尺寸的设计空间为起点，综合考虑载荷、约束条件及制造限制。该方法依据既定优化目标（例如将质量减少50%），通过迭代过程在设计空间内寻求最优的材料分布，以实现刚度质量比最大化、位移最小化等效果。

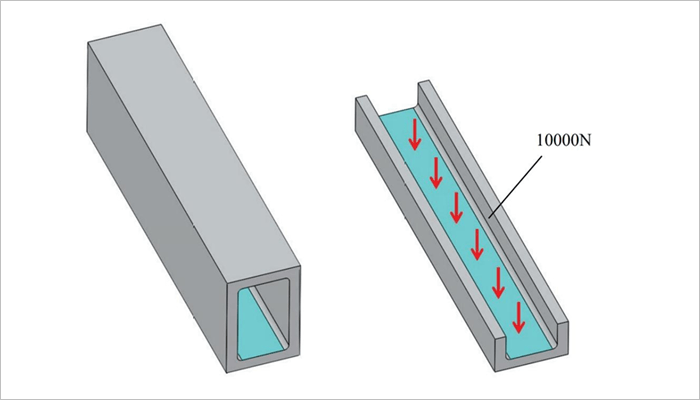

下面以一座桥梁为例介绍拓扑优化的概念。该桥梁最初设计为矩形管结构，内侧底部表面上承受均布载荷，桥梁两端底部设有支撑，如下图所示。

步骤：

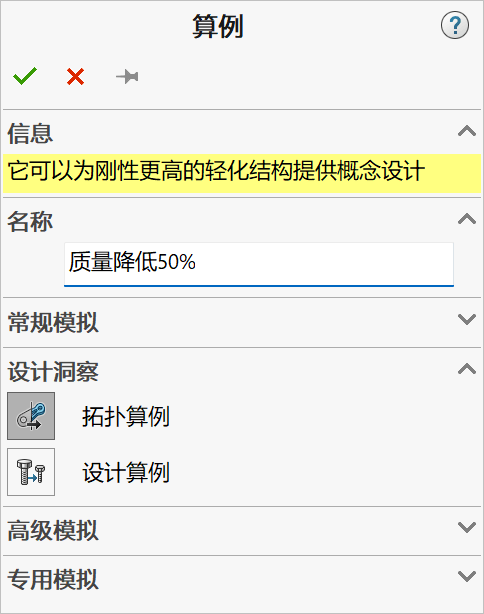

1.创建拓扑算例，算例名称为“质量降低50%”，如下图所示。

来源：SolidWorks技巧
