SolidWorks沿特定路径的走查很实用！

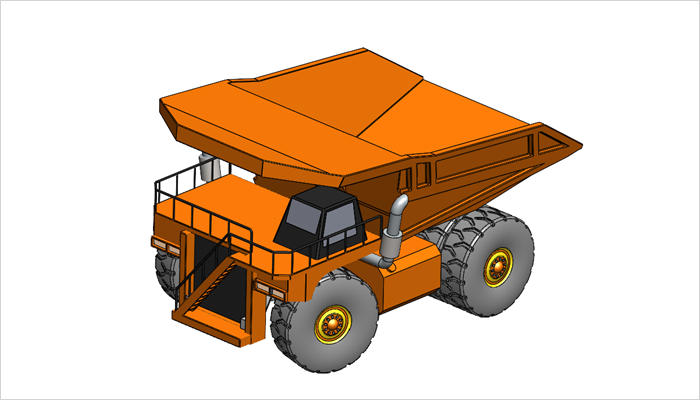

SolidWorks走查功能是一种创建动画的方法，用于模拟人在大型设计中行走时所看到的景象。我们可以通过界面控制虚拟化身（虚拟人体模型）进行漫游，也可以沿着绘制的路径移动相机。以下面的模型为例进行介绍。

方法：

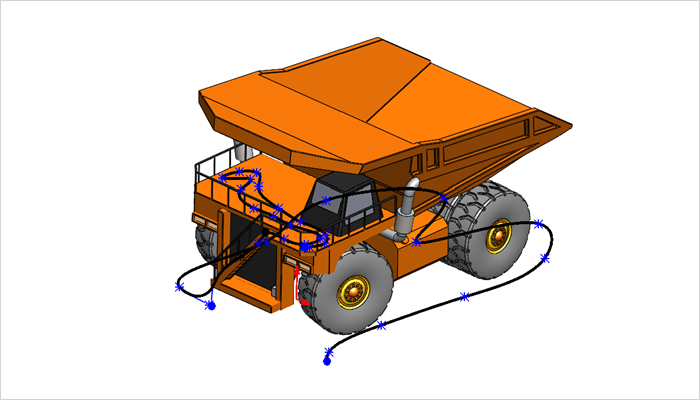

1.首先绘制一个3D草图作为走查的路径，如下图所示。

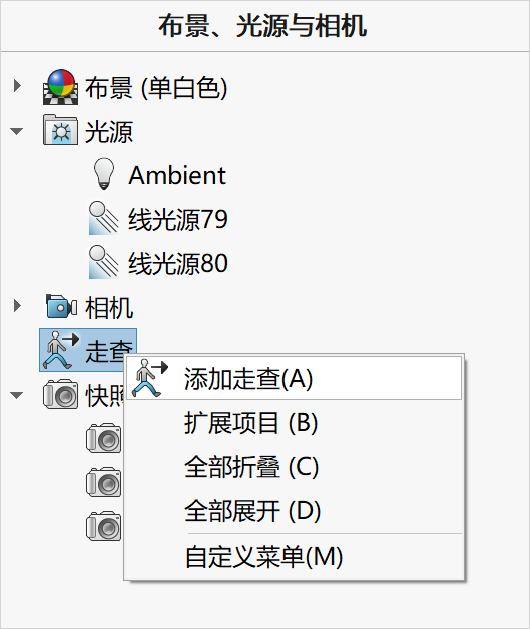

2.切换到DisplayManager，添加一个走查，如下图所示。

1）在属性管理器中，我们需要选择一个基准面作为地面，这里选择Top基准平面，然后设定相机高度，高度为1650mm，以模拟人眼离地面的高度，最后点击“开始走查”按钮。

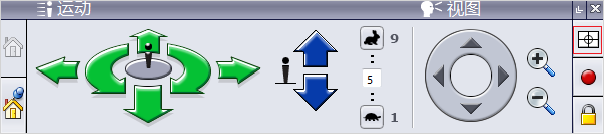

2）此时会在窗口底部出现如下图所示的控制界面，很像游戏手柄一样可以控制前后左右移动和不同的视角。

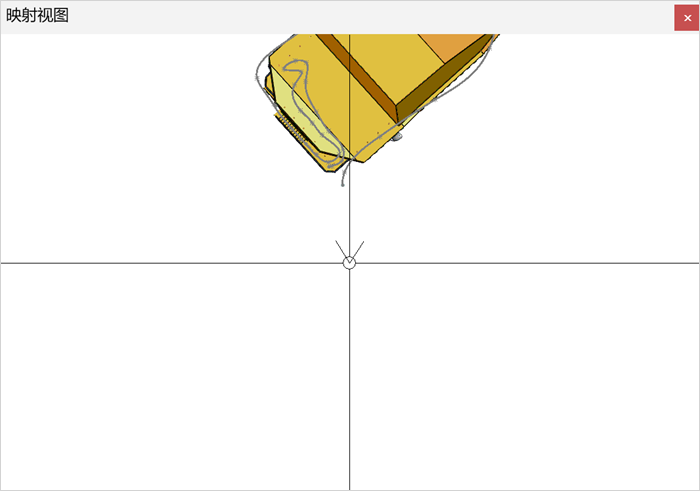

点击上图右上角红色方框的按钮，此时可以看到如下图所示的映射视图，它给我们提供了一个俯视的视角。

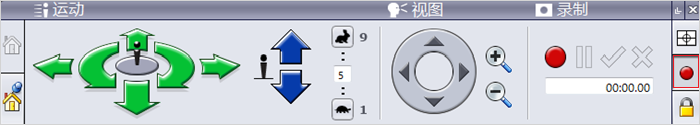

3）点击下图右侧红色方框的按钮，它用于显示或隐藏控制面板的记录模块，点击红色圆形按钮即可开始录制。

4）如果我们不使用草图，可以直接使用界面上的箭头来移动相机。

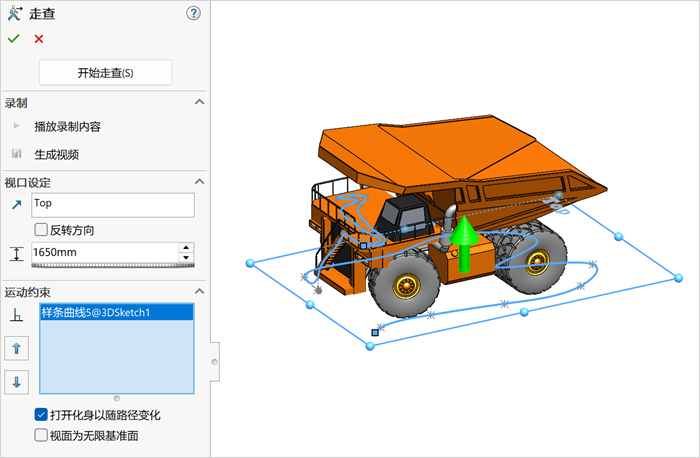

由于我们想让相机沿着3D路径移动，可以点击下图右侧红色方框的按钮，然后在运动约束选择框中可以选择3D草图，这样相机就会沿着该路径移动。

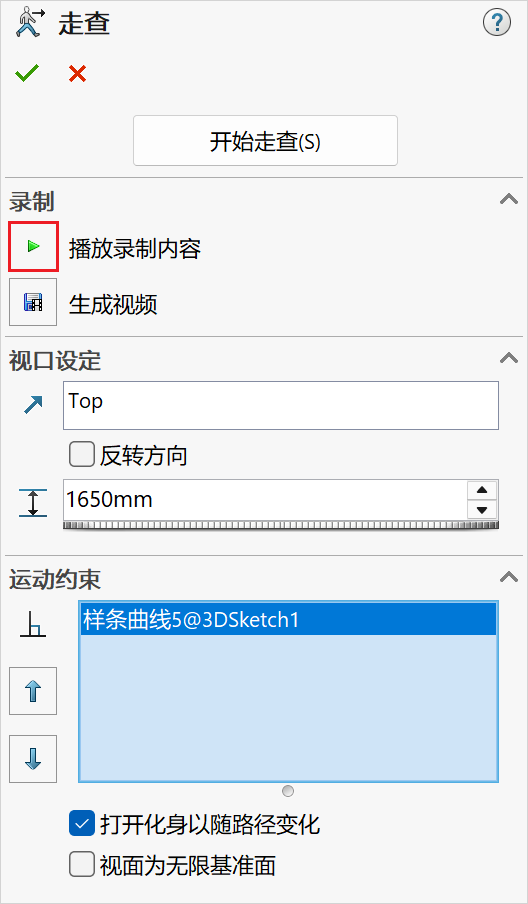

3. 播放录制内容并生成视频。
