COMSOL带有界面过渡区的多边形骨料长方形纤维圆形孔隙混凝土细观二维模型

47分钟前浏览0

COMSOL 混凝土细观模型

—— 基于 CAD 模型导入的二维几何建模方法

本案例介绍在 COMSOL 内通过 CAD 模型导入 的方式建立复杂的混凝土细观二维几何模型。模型包含 多边形粗骨料、长方形纤维 以及 圆形孔隙 结构,同时建立包裹在纤维及骨料外侧的 界面过渡区(ITZ) 部件。

图片1 COMSOL混凝土细观模型.gif

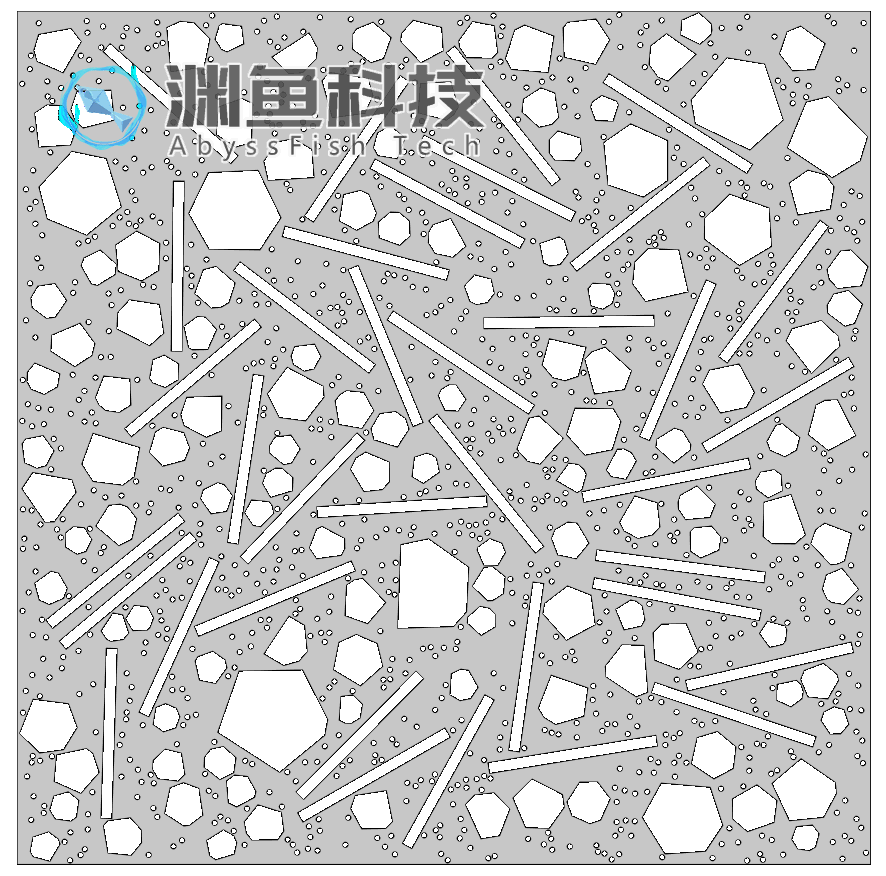

图 1  COMSOL 混凝土细观模型

01  插件生成 CAD 细观模型

混凝土细观模型采用 CAD 随机颗粒插件 2D 生成。在插件内设置好模型参数后,点击运行即可在 AutoCAD 内建立对应参数的混凝土细观文件,然后将 CAD 混凝土细观图纸另存为 dxf 格式 文件备用。

图片2 通过CAD随机颗粒插件建立混凝土细观模型.png

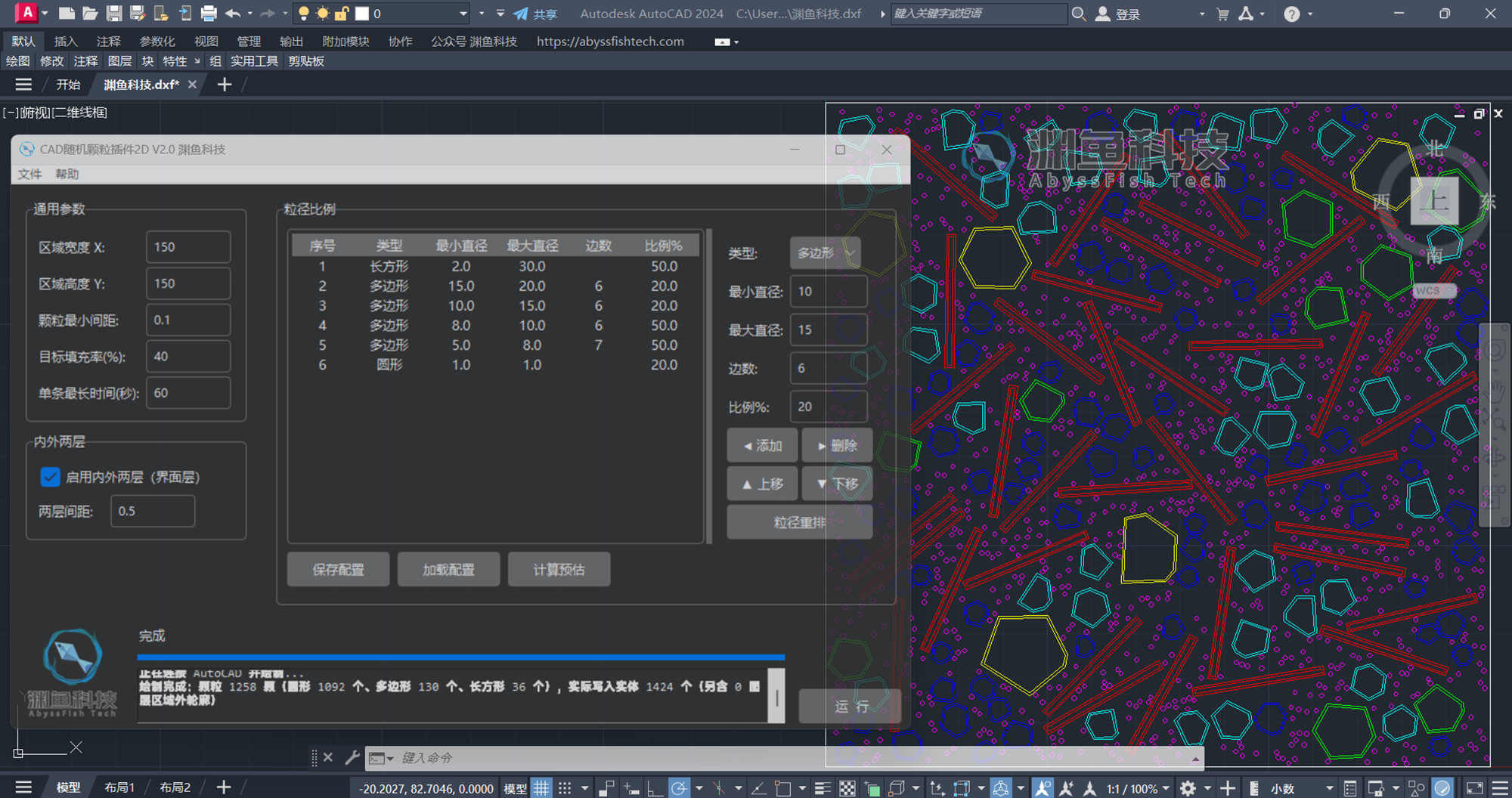

图 2  通过 CAD 随机颗粒插件建立混凝土细观模型

02  DXF 文件导入 COMSOL

在 COMSOL 内新建 二维模型,在「几何」中选择导入保存的 dxf 文件。
导入的层选择 选定,建议分别导入 砂浆、骨料、纤维、ITZ 及孔隙 层,以确保能分组批量完成混凝土细观模型的材料设置。

图片3 CAD混凝土模型导入COMSOL.png

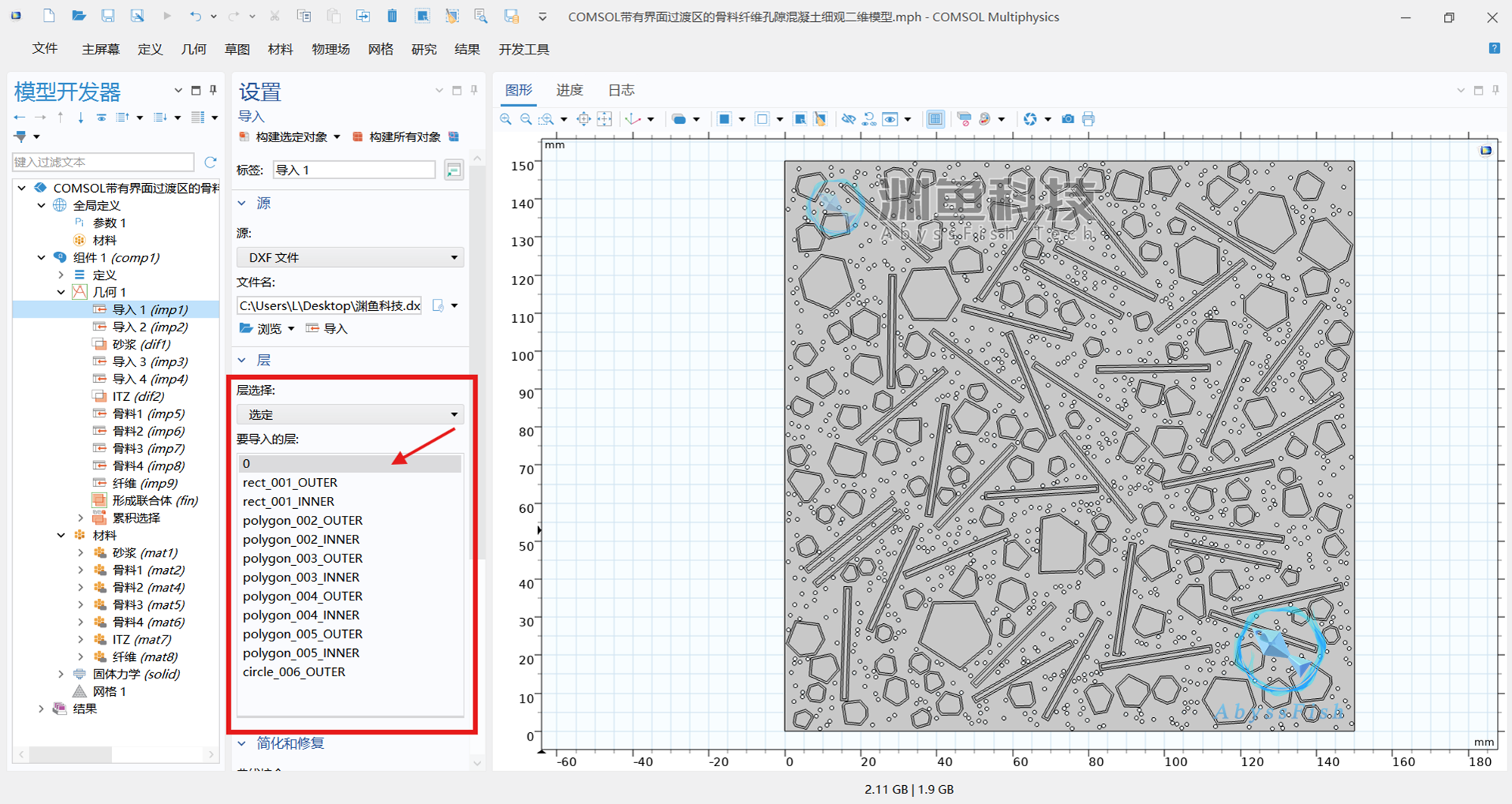

图 3  CAD 混凝土模型导入 COMSOL

03  分组建模与材料设置

对混凝土细观模型中的不同组分 分别设置材料。其中,孔隙部分通过 留空 来实现,无需为孔隙指定材料。

图片4 COMSOL混凝土细观材料设置.png

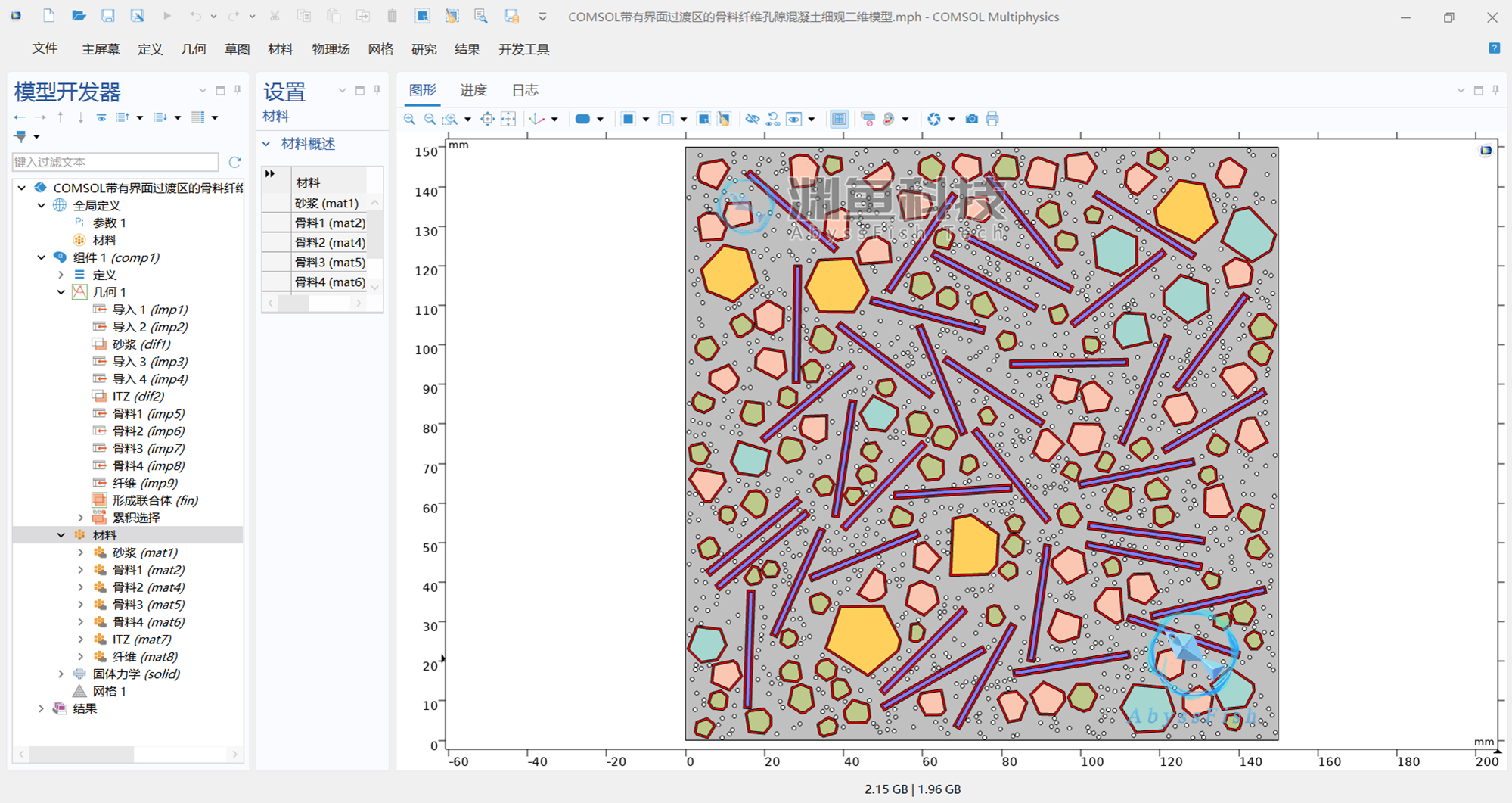

图 4  COMSOL 混凝土细观材料设置

04  多材料扩展

如需多种不同材料的骨料或纤维,只需在插件中 分条设置、分别导入 即可。插件可支持 任意多种不同组 的颗粒生成,灵活适配多相细观建模需求。

05  模型细节展示

图片5 COMSOL混凝土细观模型细节展示.png

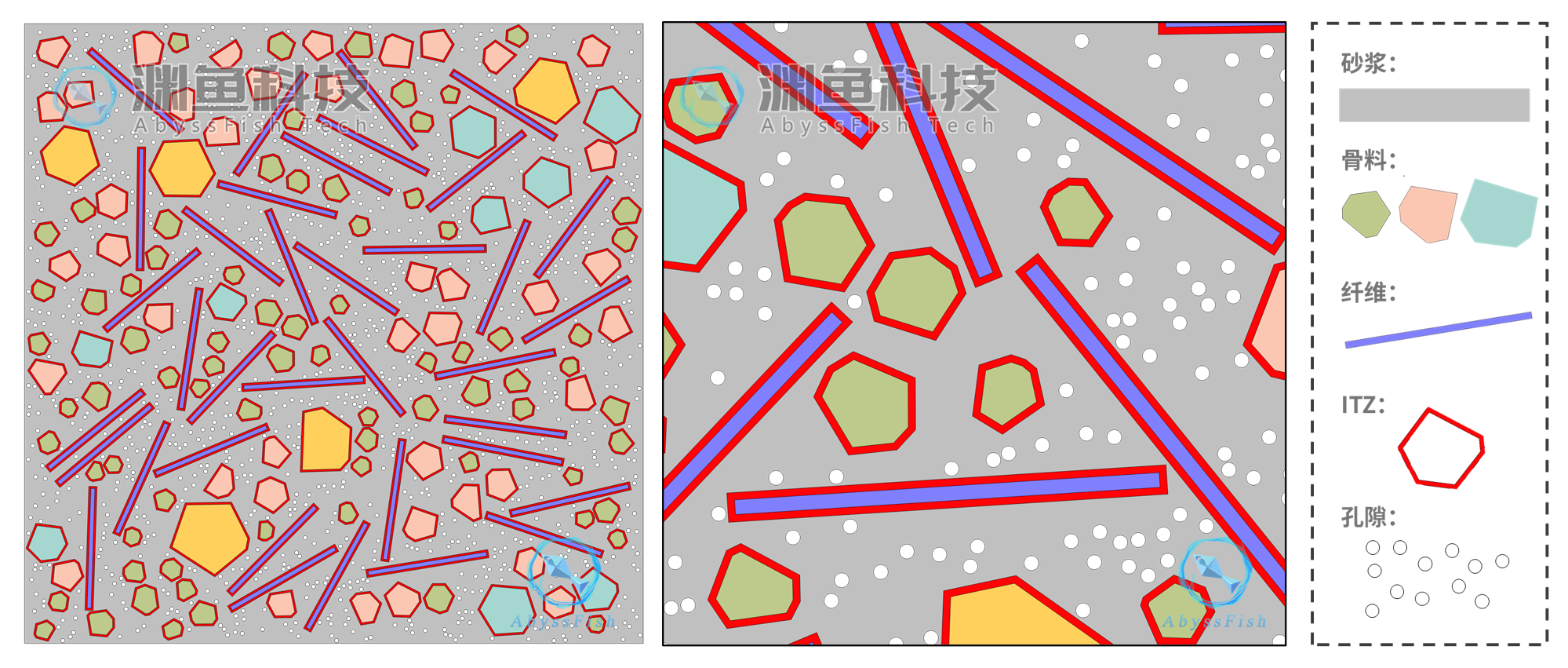

图 5  COMSOL 混凝土细观模型细节展示


📌 流程小结

插件生成 CAD 图纸 → 另存 DXF → COMSOL 分层导入 → 分组建模 → 材料赋值(孔隙留空)→ 完成细观模型。
