PanDao | 离轴非球面表面参数设置

在光学设计中，离轴非球面元件因其能够校正像差、简化系统结构而被广泛应用。然而，在PanDao软件中设置离轴非球面表面参数时，工程师常会遇到几个关键概念需要明确。

本文针对offsetR、中心厚度、最小曲率半径及基准点等参数设置进行逐一说明，帮助用户快速完成离轴非球面的建模与制造评估。

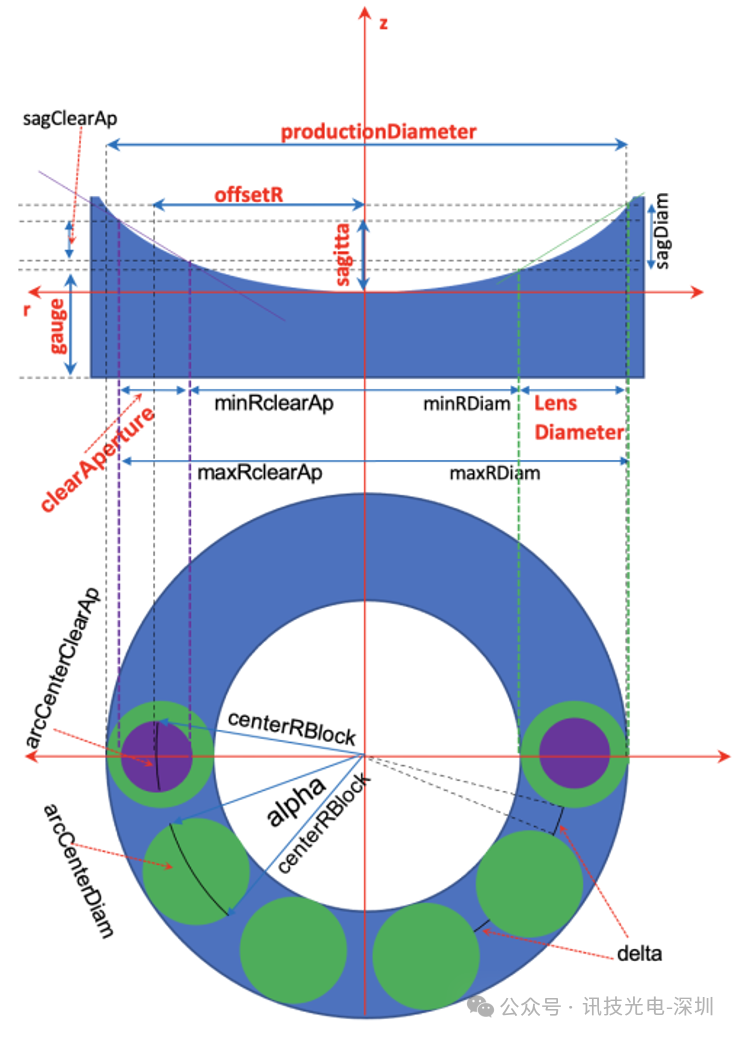

在离轴非球面中，“offsetR”指的是从非球面的对称轴到离轴非球面通光孔径中心的横向距离。该参数决定了离轴量的大小，直接影响元件的离轴程度与光学性能。

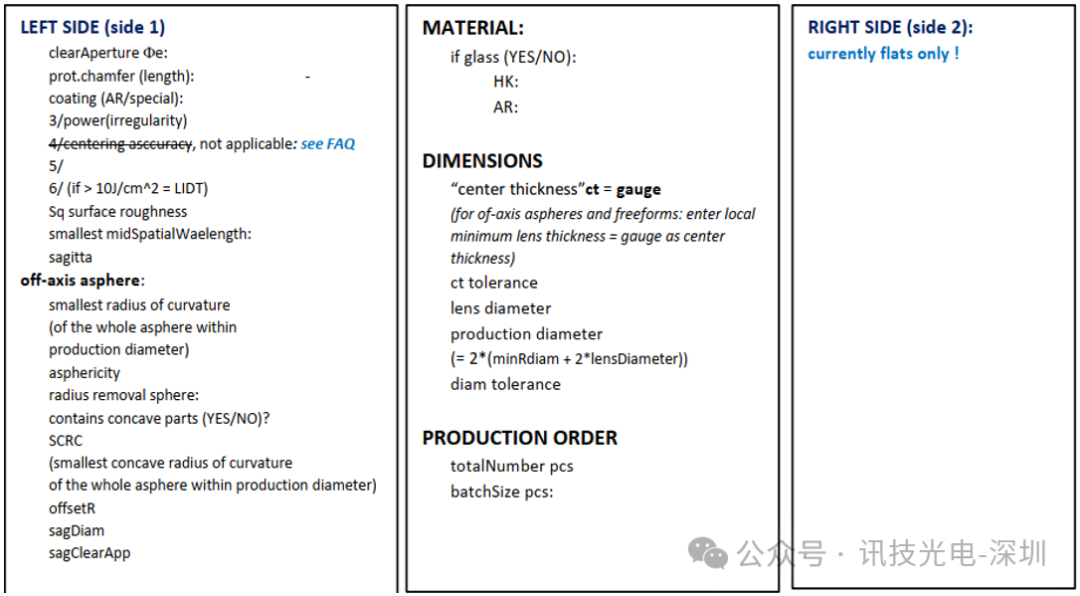

需要查阅标准透镜的图纸：输入称为“gauge”的局部最小透镜厚度数值。

需要查阅标准透镜的图纸：请输入生成该离轴非球面的整个非球面表面的最小曲率半径，生产直径 = 2 *（最小通光孔径曲率半径 + 透镜直径）。

请注意：

目前，用于匹配以下三个坐标系所需的基准点的设置费用尚未计入：

（a）加工机器；

（b）测试仪器；

（c）安装装置的坐标系统间的对准。
