射频、低频模拟、数字电路,到底怎么分?新手一看就懂!

4月前浏览660
大家好,这里是射频学堂~
相信每一位刚踏入射频领域的新手,都会被一个灵魂拷问难住:射频电路、低频模拟电路、数字电路,看似都属于电路设计,可到底该怎么区分?
很多新手一开始会觉得它们大同小异,直到上手设计才发现,三者的底层原理、设计思维、调试方法,甚至应用场景,都有着天差地别。业内常说“数字、模拟、射频,隔行如隔山”,这话一点不夸张——哪怕是深耕行业多年的资深工程师,也很难做到三者全能精通。
三者的核心边界在哪?设计逻辑有何不同?各自的难点与定位又是什么?今天,射频学堂就抛开晦涩难懂的专业术语,用最直白的语言、最清晰的对比,一次性把三者的区别讲透,哪怕是刚入门的新手,也能一看就懂、一记就牢!

一句话定义:快速建立基础认知

想要分清三类电路,不用先啃复杂理论,先从“信号本质”和“核心职责”入手,找准它们最直观的定位差异,就能快速区分:

1. 数字电路:电子系统的“逻辑运算中枢”

数字电路的核心,是处理离散型数字信号——这类信号很简单,只有0和1两种高低电平状态,就像我们日常说的“是”与“否”。它的主要工作的是数据运算、逻辑判断和指令执行,是电子设备的“大脑”。我们平时接触的CPU、MCU、FPGA、闪存芯片,其核心运作全靠数字电路支撑,没有它,设备就无法完成任何逻辑指令。

2. 低频模拟电路:电子系统的“低频信号管家”

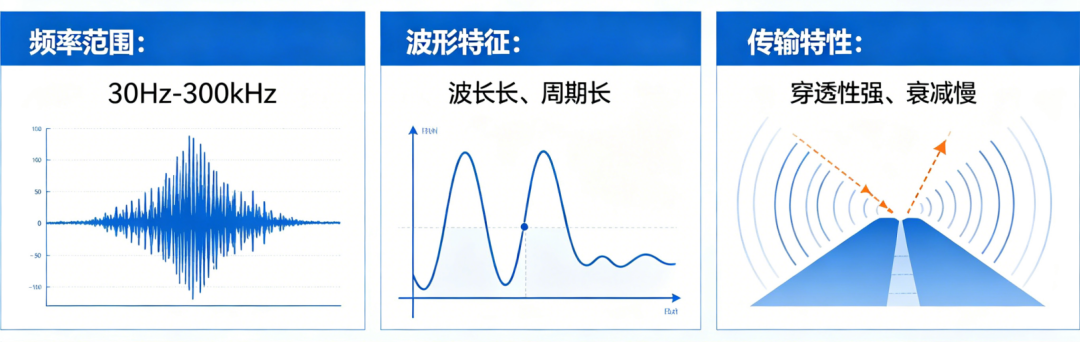

低频模拟电路,专注处理连续平滑的低频模拟信号(常规频率低于1MHz)。这类信号的幅度、频率会无间断连续波动,就像水流一样,没有明确的“断点”。它的核心职责是小信号放大、稳压滤波、信号调制调理,是电子系统的“基础保障”。我们日常用到的电源电路、音频放大设备、传感器信号处理模块,都属于低频模拟电路的范畴。

3. 射频电路:电子系统的“无线传输大使”

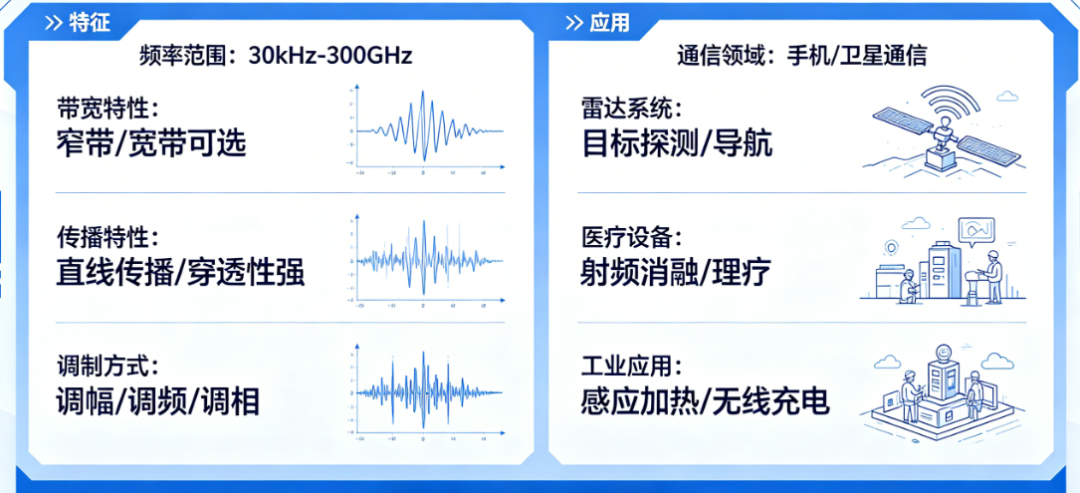

很多新手会把射频电路和模拟电路混淆,其实射频电路本质是高频模拟电路,通用频率范围在300kHz~300GHz之间,核心区别在于它能处理“可辐射至空中的高频电磁波信号”。它的核心任务是无线信号的收发、传输、耦合与阻抗匹配,是实现无线通信的关键。我们手机的5G/Wi-Fi、车载智能通信、雷达探测、蓝牙和卫星传输,每一项都离不开射频电路的支撑——没有它,就没有我们如今便捷的无线生活。

多维直观对比:一眼看清本质差异

光靠文字描述,可能还是有新手会混淆。为此,我们整理了一张对比表,从信号特性、设计核心、关注重点、技术难点、常用工具、典型场景六大核心维度,把三者的差异列得明明白白,大家对照着看,一眼就能分清!

对比维度

数字电路

低频模拟电路

射频电路

信号类型

离散数字信号(仅0/1高低电平)

连续低频模拟信号

连续高频模拟信号/电磁波

频率范围

直流至时钟高频(无辐射性)

<1MHz

300kHz~300GHz(可无线辐射)

设计核心

逻辑精准、运算高效、时序稳定

信号保真、低噪放大、电压稳定

无线高效传输、阻抗匹配、低损耗

核心关注点

时序收敛、功耗控制、运算速度

噪声抑制、信号失真、增益稳定

电磁波辐射、信号反射、干扰隔离、阻抗匹配、S参数

技术难点

大规模集成时序优化、功耗平衡

小信号调理、噪声与失真抑制

电磁干扰、阻抗失配、隐性问题多、调试依赖经验

常用工具

逻辑分析仪、EDA仿真工具

万用表、常规示波器、稳压电源

网络分析仪、频谱分析仪、专用射频信号源

落地场景

芯片运算、MCU控制、FPGA开发

音频电路、电源管理、传感器调理

5G/WiFi、车规射频、雷达、卫星通信

设计思维差异:三者完全不同的设计逻辑

分清了定位和差异,更重要的是理解它们的设计思维——这也是新手入门时最容易踩坑的地方,三者的设计逻辑截然不同,找对思路才能少走弯路。

1. 数字电路:容错率高,主打“逻辑精准”

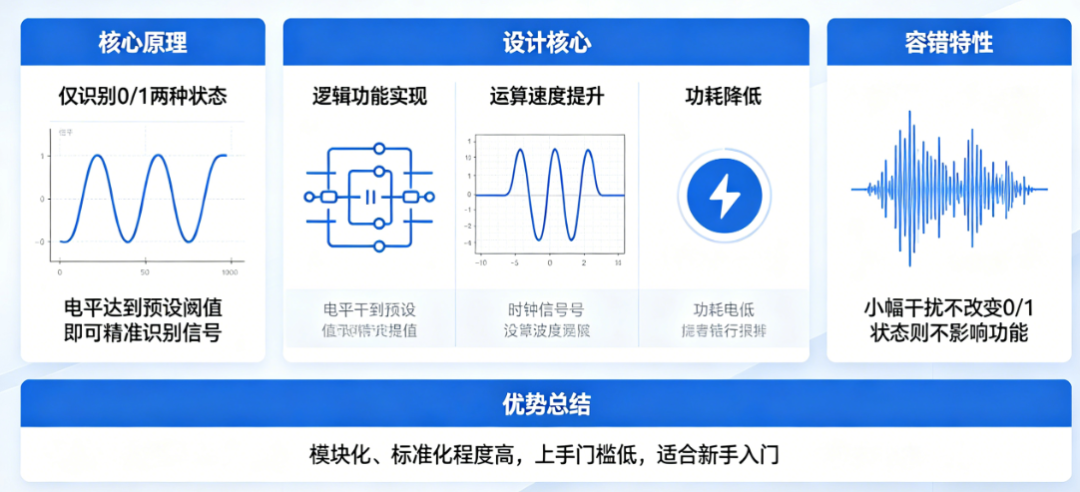

数字电路的设计逻辑很简单:它只识别0和1两种状态,只要电平达到预设阈值,就能精准识别信号,容错率非常高。设计时,我们核心围绕“逻辑功能实现、运算速度提升、功耗降低”展开,不用过分纠结信号的细微波动——哪怕存在小幅干扰,只要不改变0和1的状态,就不会影响设备正常功能。而且数字电路的模块化、标准化程度很高,上手门槛相对较低,适合新手快速入门。

2. 低频模拟电路:注重细节,主打“信号保真”

和数字电路不同,低频模拟电路的设计核心是“细节”。因为低频模拟信号是连续变化的,任何微小的噪声、失真,都会直接影响信号质量,就像一碗清水里滴了一滴墨,整个水质都会受到影响。设计时,我们要重点把控信号的幅度、相位、失真度,比如音频放大电路,哪怕是一丝细微的噪声,都会大幅影响音质。所以,低频模拟电路的设计更依赖经验,对器件精度、电路布局的要求也更高。

3. 射频电路:处处是坑,主打“无线传输”

在三类电路中,射频电路的设计难度最高,堪称“新手劝退项”。因为射频信号以高频电磁波的形式存在,不再局限于导线传输,会自主产生辐射、反射、串扰、耦合,很多隐性问题让人防不胜防。设计核心围绕“阻抗匹配、降低信号损耗、隔绝电磁干扰、提升无线传输效率”展开,哪怕是PCB走线的长度、过孔的数量、接地的方式、器件的摆放位置,甚至周边环境的温度,都会直接影响射频性能。而且射频电路没有标准化的通用方案,调试工作极度依赖实战经验,每一步都需要小心翼翼。

通俗生活化比喻:秒懂三者分工

还是觉得抽象?没关系,我们用三个日常场景做类比,帮大家秒懂三者的分工,记起来更轻松:
数字电路:如同快递分拣员,只判断“是/否”(对应0/1),快速完成包裹的分类、运算,不关心包裹里面的物品细节,只要把分类和传递做好就够了;
低频模拟电路:好比有线音响,把微弱的音频信号平稳放大,通过有线方式传输,全程要保证声音不失真、无杂音,追求“原汁原味”;
射频电路:就像无线广播电台,将音频信号转化为电磁波,隔空发射传输,既要传得远、信号稳,还要抵御外界的各类干扰,确保接收端能清晰收到信号。

学习与就业方向:找准适合自己的赛道

了解了三者的区别,很多新手会问:我该从哪类电路入手学习?不同方向的就业前景如何?这里我们也给大家梳理清楚,帮大家找准适合自己的赛道:

1. 数字电路:快速入行,就业面广

数字电路的入门门槛最低,就业面也最广,主要主攻芯片设计、FPGA开发、嵌入式硬件等方向。适合逻辑思维强、擅长编程的学习者,岗位需求量大,职业发展路径成熟,想要快速入行就业,选它准没错。

2. 低频模拟电路:深耕基础,需求稳定

低频模拟电路是电子行业的“基础赛道”,主打电源设计、传感器电路、音频硬件开发等方向,属于行业刚需岗位,需求稳定。它的职业价值主要靠长期的经验积累,越深耕,越吃香,适合愿意沉下心来做基础硬件的学习者。

3. 射频电路:高门槛高回报,稀缺性强

射频电路的入门难度大、技术门槛高,主要聚焦通信、车载、航天、军工等高端领域,是国产科技卡脖子的核心方向之一。目前行业内专业的射频人才非常稀缺,对应的薪资水平也很高,适合愿意深耕技术、热衷实战调试,想要挑战高薪、攻坚高端领域的学习者。

写在最后

其实总结下来不难发现:数字电路掌管逻辑运算,是电子系统的“大脑”;低频模拟电路负责低频信号处理,是电子系统的“基础保障”;射频电路实现无线信号传输,是电子系统的“无线桥梁”。三者各司其职、相辅相成,共同搭建起完整的电子硬件系统。
最后用一句话帮大家明确选择方向,新手直接对号入座:
想要快速入行就业,选数字电路; 想要深耕基础硬件赛道,选低频模拟电路; 想要挑战高薪、攻坚无线通信领域,选射频电路。
后续,射频学堂将持续更新射频基础干货、电路设计实战技巧、行业就业指南,带你从零入门、循序渐进吃透射频技术,少走行业弯路。
下期预告:《射频入门核心!一文搞懂阻抗匹配到底是什么》
#射频学堂#射频基础#数字电路#低频模拟电路#硬件设计#电子工程师


版权声明

射频学堂发布的原创及转载内容,版权均归原作者所有,文中观点仅代表作者本人,射频学堂仅作知识分享与传播使用。如需转载或引用,请联系原作者获得授权。

射频学堂转载、转述网络文章时,均会注明来源与作者;无法溯源来源的文章除外。如涉及版权问题或有异议,请及时与我们联系

来源:射频学堂
电源电路通用航天电子芯片通信理论控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-04-13
最近编辑:4月前
射频学堂
硕士 学射频,就来射频学堂。
获赞 188粉丝 417文章 1273课程 0
点赞
收藏
作者推荐

射频基础|直接变频接收机:原理、应用及核心注意事项

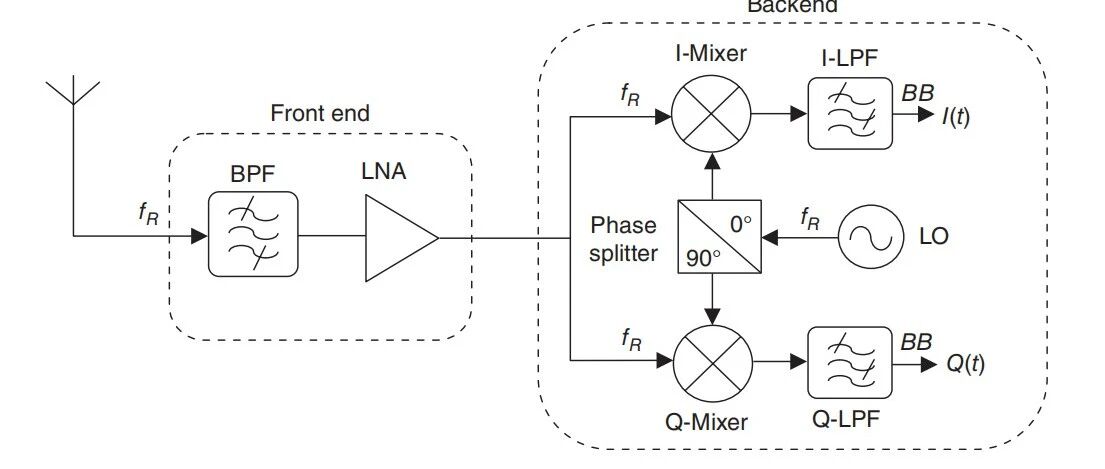

大家好,这里是射频学堂!在之前的文章中,我们已经详细复习了超外差接收机的相关知识,相信大家都还记得,它凭借稳定性高、选择性好、灵敏度出色等优势,在射频领域长期占据核心地位。但不可忽视的是,超外差接收机的电路结构相对复杂,需依次经过射频放大、混频、中频放大、解调等多个环节,复杂结构不仅会增大接收机的物理尺寸,还会提升能耗,这与现代终端“小型化、低功耗”的发展趋势逐渐脱节。(一文掌握超外差接收机的基本原理)为解决超外差接收机电路复杂、体积与能耗偏高的痛点,射频领域的先驱们不断探索优化,最终提出了关键解决方案:省略中间的中频环节,让接收机接收到的射频信号,直接从射频频段一步转换为低频IQ基带信号。这种跳过中频、直接完成“射频-基带”转换的接收机架构,就是我们今天的重点学习内容——直接变频接收机(Direct Conversion Receiver,简称DCR),也常被称为零中频接收机(Zero-IF Receiver)。它凭借结构简单、体积小巧、功耗低廉的核心优势,成为现代便携式终端、无线通信设备的首选架构,今天我们就从原理、应用、注意事项三个维度,全面拆解直接变频接收机,帮大家吃透这一核心知识点。首先,我们吃透核心:直接变频接收机的工作原理。相较于超外差接收机“射频信号→中频信号→基带信号”的三步转换流程,直接变频接收机的流程被大幅简化,核心是“一步到位”,具体可分为四个关键且不可或缺的环节,我们逐一拆解,帮大家理清逻辑:第一个环节是射频前端接收与预处理。接收机天线首先捕捉空间中的射频信号,这类信号通常十分微弱,还夹杂着大量杂波干扰,因此第一步需通过射频滤波器,滤除目标频段外的杂波,保留纯净的目标射频信号;随后,低噪声放大器(LNA)对目标信号进行放大,既能提升信号强度,又能最大限度降低自身噪声,避免影响后续信号处理精度——这一步与超外差接收机的射频前端功能类似,核心是“提纯+放大”,为后续直接变频环节做好充分准备。第二个环节是核心的混频解调(直接变频的核心所在)。这是直接变频与超外差接收机最本质的区别,也是其“简化结构”的关键。经过预处理的射频信号,会直接输入混频器,与本地振荡器(LO)产生的高频振荡信号进行混频运算。这里有个关键要点:本地振荡器产生的信号频率,必须与接收的射频信号频率完全一致——这与超外差接收机截然不同,超外差的LO频率与射频频率相差一个中频值。根据混频原理,两个不同频率的信号混频后,会产生和频与差频两个新的频率分量。由于LO频率与射频信号频率完全相等,因此差频分量为0(即零中频),和频分量为两倍射频频率。此时,通过低通滤波器滤除高频和频分量,剩余的就是零中频基带信号。这里特别说明:实际应用中,为便于后续信号处理,我们通常会将零中频信号分解为同相(I路)和正交(Q路)两个分量(即IQ信号),两者相位相差90°,共同构成基带信号,用于后续解调、解码。简单来说,直接变频的核心就是“用与射频信号同频的LO信号,将射频信号直接拉至基带频段”,彻底省去中频放大、中频滤波等复杂环节。第三个环节是基带信号处理。混频得到的IQ基带信号,仍会残留少量噪声和干扰,因此需通过基带滤波器进一步滤除杂波,再经基带放大器放大至合适幅度,最终送入解调模块,将基带信号还原为原始的数字或模拟信号,完成整个接收流程。第四个环节是本地振荡器(LO)的同步控制。LO的频率精度和稳定性,直接决定直接变频接收机的接收质量——若LO频率与射频信号频率存在偏差,会导致混频后的基带信号出现频率偏移,影响解调精度,甚至无法还原原始信号。因此,直接变频接收机通常搭配锁相环(PLL)电路,对LO频率进行精准控制,确保其与接收信号频率完全同步,这也是直接变频接收机中不可或缺的辅助环节。吃透原理后,我们再来看直接变频接收机的核心应用场景。正是凭借结构简单、体积小、功耗低的优势,它完美适配现代终端“小型化、低功耗、低成本”的需求,目前已广泛应用于各类无线通信和射频设备,重点场景主要分为以下四类:第一类是便携式移动终端,这是直接变频接收机最主要的应用场景。我们日常使用的智能手机、平板电脑、智能手表等设备,其内置射频接收模块几乎都采用直接变频架构。以智能手机为例,无论是4G、5G通信,还是Wi-Fi、蓝牙、GPS等无线功能,接收端都需快速高效地将射频信号转换为基带信号,而直接变频接收机的低功耗、小体积特点,既能适配手机内部紧凑的空间布局,又能降低设备续航压力——这也是我们现在的手机能做得越来越薄、续航越来越持久的重要原因之一。第二类是物联网(IoT)设备。物联网设备大多采用小型化、低功耗设计,且多数依赖电池供电(如智能传感器、智能门锁、穿戴设备等),对接收机的体积和功耗要求极高。直接变频接收机无需复杂的中频电路,既能大幅缩小设备体积,又能降低能耗、延长电池续航,因此成为物联网设备射频接收部分的首选架构。比如,智能手环的心率、步数等数据传输,智能门锁的无线解锁信号接收,都依赖直接变频接收机实现高效、低功耗的信号接收。第三类是短距离无线通信设备。像蓝牙设备、ZigBee设备、射频识别(RFID)阅读器等,这类设备通信距离较短,对接收灵敏度要求相对适中,但对体积和成本控制极为严格。直接变频接收机结构简单、成本低廉,既能满足其通信需求,又能降低设备生产成本,因此被广泛应用于这类短距离无线通信场景。第四类是部分专用射频设备。在一些对体积和功耗有特殊要求的专用设备中,直接变频接收机也发挥着重要作用,例如便携式射频测试仪、小型卫星接收设备、无人机无线接收模块等。这类设备往往需要在有限空间内实现射频接收功能,且可能依赖电池供电,直接变频架构的优势能得到充分发挥。虽然直接变频接收机优势突出、应用广泛,但它并非完美无缺——由于省略了中频环节,其在实际应用中会面临一些特殊问题,这也是我们学习和使用过程中需要重点注意的,主要有以下4点,每一点都直接影响接收机的接收质量,大家一定要牢记:第一,直流偏移(DC Offset)问题,这是直接变频接收机最核心、最常见的问题。混频过程中,本地振荡器(LO)的信号会不可避免地泄漏到混频器输入端,与自身发生混频,进而产生直流分量,即直流偏移。该直流分量会叠加在基带IQ信号上,压缩基带信号的动态范围,严重时还会淹没微弱的有用信号,降低接收灵敏度。实际应用中,通常会在基带电路中加入直流偏移校准电路(DC Offset Calibration),通过自动校准抵消混频产生的直流分量,保障基带信号正常处理。第二,同频干扰与相位噪声问题。直接变频接收机理论上不存在传统超外差接收机那样的“镜像频率”(因LO频率与射频信号频率完全相等,无中频偏移,不存在对称于LO频率的镜像频率),但仍存在类似干扰风险——即与目标射频信号频率相同、但相位或幅度不同的同频干扰,这类干扰会直接混入混频环节,与有用信号叠加,影响基带信号质量。此外,LO的相位噪声也会影响接收性能:相位噪声会导致混频后的基带信号出现相位抖动,降低解调精度,在高速通信场景中,这种影响会更加显著。因此,设计直接变频接收机时,需选用相位噪声较低的LO器件,同时优化射频滤波器性能,抑制同频干扰及其他频段杂波。第三,IQ不平衡问题。直接变频接收机需将基带信号分解为I路和Q路,理想状态下,I路与Q路信号幅度相等、相位相差90°,但实际电路中,由于器件非理想性(如混频器不平衡、放大器增益差异、滤波器相位偏差等),会导致I路和Q路出现幅度不平衡、相位偏差,即IQ不平衡。IQ不平衡会造成基带信号失真,影响解调效果,尤其在4G、5G等正交调制/解调通信系统中,会严重影响通信质量。解决这一问题,关键是选用高精度器件,同时加入IQ不平衡校准电路,对I路和Q路的幅度、相位进行校准,确保两者平衡。第四,噪声抑制问题。直接变频接收机的基带信号频率较低,而低频信号更容易受到外界噪声和电路自身噪声的干扰(如电源噪声、接地噪声等)。若噪声抑制不到位,会导致基带信号信噪比(SNR)下降,降低接收灵敏度。因此,设计时需做好电源滤波、接地处理,减少噪声干扰;同时优化低噪声放大器(LNA)和基带放大器性能,降低自身噪声,提升信号信噪比。总结一下,直接变频接收机的诞生,核心是为解决超外差接收机电路复杂、体积大、能耗高的痛点,其核心优势的是“射频信号直接变频至基带,简化结构、降低功耗、缩小体积”,完美适配现代终端发展需求;工作原理可概括为“射频预处理→直接混频→基带处理→LO同步控制”四个关键环节;应用场景集中在便携式终端、物联网设备、短距离无线通信设备等领域;实际应用中,需重点关注直流偏移、同频干扰与相位噪声、IQ不平衡、噪声抑制四大问题,通过合理的电路设计和校准手段,保障接收机接收质量。相信通过今天的学习,大家已经对直接变频接收机有了全面、深入的了解。后续我们还会结合具体电路案例,进一步拆解直接变频接收机的设计要点,大家有任何疑问,都可以在评论区留言,我们一起交流探讨,深耕射频领域,稳步提升专业能力!注释:射频学堂原创或者转载的内容,其版权皆归原作者所有,其观点仅代表作者个人,射频学堂仅用于知识分享。如需转载或者引用,请与原作者联系。来源:射频学堂
