射频基础｜直接变频接收机：原理、应用及核心注意事项
大家好，这里是射频学堂！在之前的文章中，我们已经详细复习了超外差接收机的相关知识，相信大家都还记得，它凭借稳定性高、选择性好、灵敏度出色等优势，在射频领域长期占据核心地位。但不可忽视的是，超外差接收机的电路结构相对复杂，需依次经过射频放大、混频、中频放大、解调等多个环节，复杂结构不仅会增大接收机的物理尺寸，还会提升能耗，这与现代终端“小型化、低功耗”的发展趋势逐渐脱节。

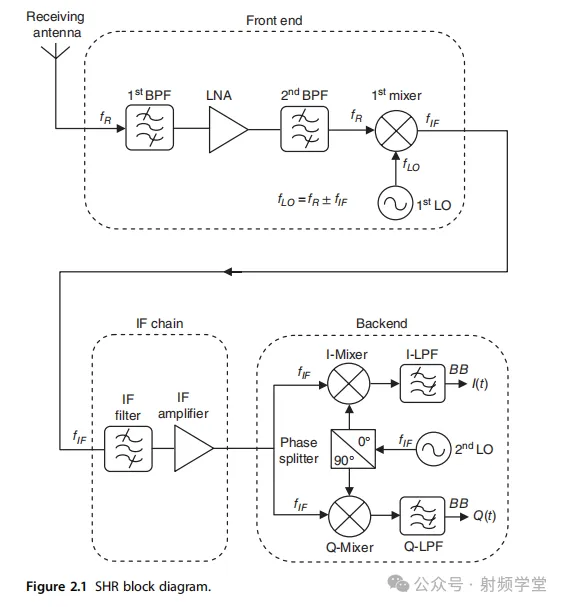

（一文掌握超外差接收机的基本原理）
为解决超外差接收机电路复杂、体积与能耗偏高的痛点，射频领域的先驱们不断探索优化，最终提出了关键解决方案：省略中间的中频环节，让接收机接收到的射频信号，直接从射频频段一步转换为低频IQ基带信号。这种跳过中频、直接完成“射频-基带”转换的接收机架构，就是我们今天的重点学习内容——直接变频接收机（Direct Conversion Receiver，简称DCR），也常被称为零中频接收机（Zero-IF Receiver）。它凭借结构简单、体积小巧、功耗低廉的核心优势，成为现代便携式终端、无线通信设备的首选架构，今天我们就从原理、应用、注意事项三个维度，全面拆解直接变频接收机，帮大家吃透这一核心知识点。

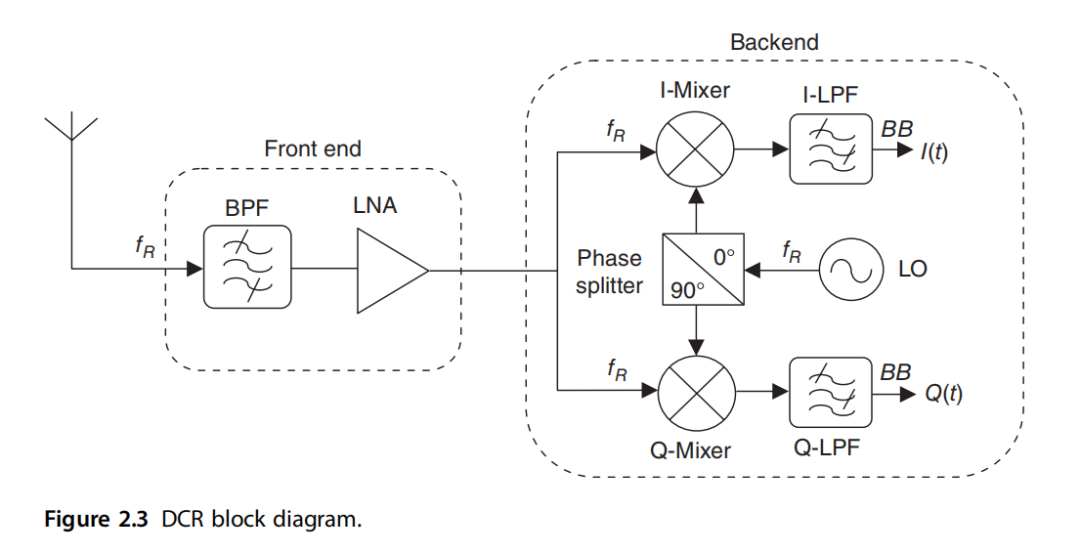

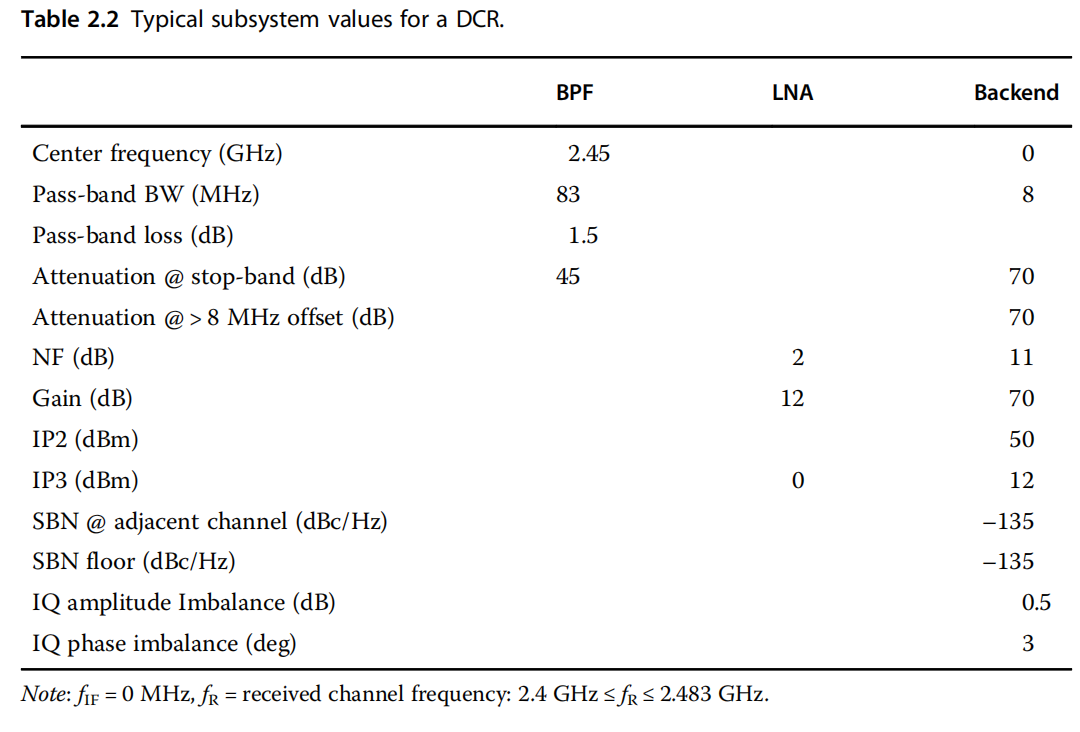

首先，我们吃透核心：直接变频接收机的工作原理。相较于超外差接收机“射频信号→中频信号→基带信号”的三步转换流程，直接变频接收机的流程被大幅简化，核心是“一步到位”，具体可分为四个关键且不可或缺的环节，我们逐一拆解，帮大家理清逻辑：
第一个环节是射频前端接收与预处理。接收机天线首先捕捉空间中的射频信号，这类信号通常十分微弱，还夹杂着大量杂波干扰，因此第一步需通过射频滤波器，滤除目标频段外的杂波，保留纯净的目标射频信号；随后，低噪声放大器（LNA）对目标信号进行放大，既能提升信号强度，又能最大限度降低自身噪声，避免影响后续信号处理精度——这一步与超外差接收机的射频前端功能类似，核心是“提纯+放大”，为后续直接变频环节做好充分准备。
第二个环节是核心的混频解调（直接变频的核心所在）。这是直接变频与超外差接收机最本质的区别，也是其“简化结构”的关键。经过预处理的射频信号，会直接输入混频器，与本地振荡器（LO）产生的高频振荡信号进行混频运算。这里有个关键要点：本地振荡器产生的信号频率，必须与接收的射频信号频率完全一致——这与超外差接收机截然不同，超外差的LO频率与射频频率相差一个中频值。
根据混频原理，两个不同频率的信号混频后，会产生和频与差频两个新的频率分量。由于LO频率与射频信号频率完全相等，因此差频分量为0（即零中频），和频分量为两倍射频频率。此时，通过低通滤波器滤除高频和频分量，剩余的就是零中频基带信号。这里特别说明：实际应用中，为便于后续信号处理，我们通常会将零中频信号分解为同相（I路）和正交（Q路）两个分量（即IQ信号），两者相位相差90°，共同构成基带信号，用于后续解调、解码。简单来说，直接变频的核心就是“用与射频信号同频的LO信号，将射频信号直接拉至基带频段”，彻底省去中频放大、中频滤波等复杂环节。
第三个环节是基带信号处理。混频得到的IQ基带信号，仍会残留少量噪声和干扰，因此需通过基带滤波器进一步滤除杂波，再经基带放大器放大至合适幅度，最终送入解调模块，将基带信号还原为原始的数字或模拟信号，完成整个接收流程。
第四个环节是本地振荡器（LO）的同步控制。LO的频率精度和稳定性，直接决定直接变频接收机的接收质量——若LO频率与射频信号频率存在偏差，会导致混频后的基带信号出现频率偏移，影响解调精度，甚至无法还原原始信号。因此，直接变频接收机通常搭配锁相环（PLL）电路，对LO频率进行精准控制，确保其与接收信号频率完全同步，这也是直接变频接收机中不可或缺的辅助环节。
吃透原理后，我们再来看直接变频接收机的核心应用场景。正是凭借结构简单、体积小、功耗低的优势，它完美适配现代终端“小型化、低功耗、低成本”的需求，目前已广泛应用于各类无线通信和射频设备，重点场景主要分为以下四类：
第一类是便携式移动终端，这是直接变频接收机最主要的应用场景。我们日常使用的智能手机、平板电脑、智能手表等设备，其内置射频接收模块几乎都采用直接变频架构。以智能手机为例，无论是4G、5G通信，还是Wi-Fi、蓝牙、GPS等无线功能，接收端都需快速高效地将射频信号转换为基带信号，而直接变频接收机的低功耗、小体积特点，既能适配手机内部紧凑的空间布局，又能降低设备续航压力——这也是我们现在的手机能做得越来越薄、续航越来越持久的重要原因之一。
第二类是物联网（IoT）设备。物联网设备大多采用小型化、低功耗设计，且多数依赖电池供电（如智能传感器、智能门锁、穿戴设备等），对接收机的体积和功耗要求极高。直接变频接收机无需复杂的中频电路，既能大幅缩小设备体积，又能降低能耗、延长电池续航，因此成为物联网设备射频接收部分的首选架构。比如，智能手环的心率、步数等数据传输，智能门锁的无线解锁信号接收，都依赖直接变频接收机实现高效、低功耗的信号接收。
第三类是短距离无线通信设备。像蓝牙设备、ZigBee设备、射频识别（RFID）阅读器等，这类设备通信距离较短，对接收灵敏度要求相对适中，但对体积和成本控制极为严格。直接变频接收机结构简单、成本低廉，既能满足其通信需求，又能降低设备生产成本，因此被广泛应用于这类短距离无线通信场景。
第四类是部分专用射频设备。在一些对体积和功耗有特殊要求的专用设备中，直接变频接收机也发挥着重要作用，例如便携式射频测试仪、小型卫星接收设备、无人机无线接收模块等。这类设备往往需要在有限空间内实现射频接收功能，且可能依赖电池供电，直接变频架构的优势能得到充分发挥。
虽然直接变频接收机优势突出、应用广泛，但它并非完美无缺——由于省略了中频环节，其在实际应用中会面临一些特殊问题，这也是我们学习和使用过程中需要重点注意的，主要有以下4点，每一点都直接影响接收机的接收质量，大家一定要牢记：

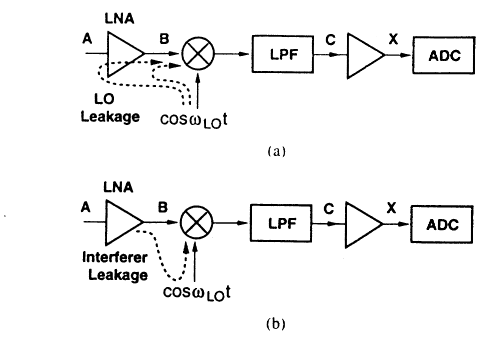

第一，直流偏移（DC Offset）问题，这是直接变频接收机最核心、最常见的问题。混频过程中，本地振荡器（LO）的信号会不可避免地泄漏到混频器输入端，与自身发生混频，进而产生直流分量，即直流偏移。该直流分量会叠加在基带IQ信号上，压缩基带信号的动态范围，严重时还会淹没微弱的有用信号，降低接收灵敏度。实际应用中，通常会在基带电路中加入直流偏移校准电路（DC Offset Calibration），通过自动校准抵消混频产生的直流分量，保障基带信号正常处理。
第二，同频干扰与相位噪声问题。直接变频接收机理论上不存在传统超外差接收机那样的“镜像频率”（因LO频率与射频信号频率完全相等，无中频偏移，不存在对称于LO频率的镜像频率），但仍存在类似干扰风险——即与目标射频信号频率相同、但相位或幅度不同的同频干扰，这类干扰会直接混入混频环节，与有用信号叠加，影响基带信号质量。此外，LO的相位噪声也会影响接收性能：相位噪声会导致混频后的基带信号出现相位抖动，降低解调精度，在高速通信场景中，这种影响会更加显著。因此，设计直接变频接收机时，需选用相位噪声较低的LO器件，同时优化射频滤波器性能，抑制同频干扰及其他频段杂波。

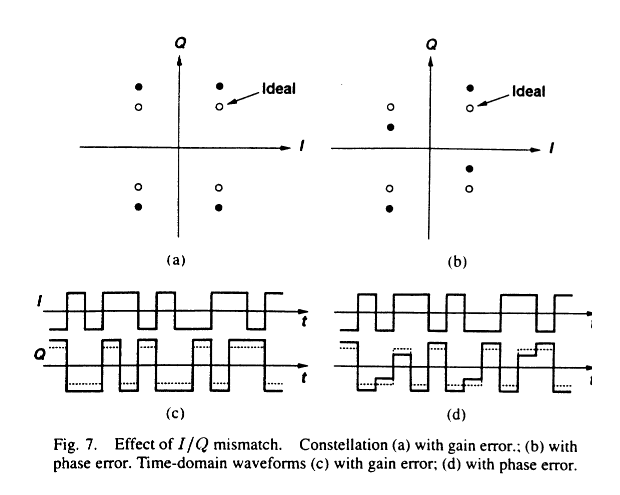

第三，IQ不平衡问题。直接变频接收机需将基带信号分解为I路和Q路，理想状态下，I路与Q路信号幅度相等、相位相差90°，但实际电路中，由于器件非理想性（如混频器不平衡、放大器增益差异、滤波器相位偏差等），会导致I路和Q路出现幅度不平衡、相位偏差，即IQ不平衡。IQ不平衡会造成基带信号失真，影响解调效果，尤其在4G、5G等正交调制/解调通信系统中，会严重影响通信质量。解决这一问题，关键是选用高精度器件，同时加入IQ不平衡校准电路，对I路和Q路的幅度、相位进行校准，确保两者平衡。
第四，噪声抑制问题。直接变频接收机的基带信号频率较低，而低频信号更容易受到外界噪声和电路自身噪声的干扰（如电源噪声、接地噪声等）。若噪声抑制不到位，会导致基带信号信噪比（SNR）下降，降低接收灵敏度。因此，设计时需做好电源滤波、接地处理，减少噪声干扰；同时优化低噪声放大器（LNA）和基带放大器性能，降低自身噪声，提升信号信噪比。
总结一下，直接变频接收机的诞生，核心是为解决超外差接收机电路复杂、体积大、能耗高的痛点，其核心优势的是“射频信号直接变频至基带，简化结构、降低功耗、缩小体积”，完美适配现代终端发展需求；工作原理可概括为“射频预处理→直接混频→基带处理→LO同步控制”四个关键环节；应用场景集中在便携式终端、物联网设备、短距离无线通信设备等领域；实际应用中，需重点关注直流偏移、同频干扰与相位噪声、IQ不平衡、噪声抑制四大问题，通过合理的电路设计和校准手段，保障接收机接收质量。
相信通过今天的学习，大家已经对直接变频接收机有了全面、深入的了解。后续我们还会结合具体电路案例，进一步拆解直接变频接收机的设计要点，大家有任何疑问，都可以在评论区留言，我们一起交流探讨，深耕射频领域，稳步提升专业能力！
