6351-T6铝合金气瓶持续载荷开裂（SLC）研究总结 (1)

本文参考：The causes of sustained load cracking in aluminum 6351-T6 gas cylinders

本文以 1977年生产的AA6351-T6潜水铝气瓶为研究对象，通过 CT、SEM、EDS、XRF 等多手段检测，证实该气瓶颈部径向褶皱处的亚临界裂纹是SLC起裂源，热成形导致的颈部晶粒异常长大、高残余应力是主因， 17ppm铅杂质通过固态金属致脆加速沿晶裂纹扩展，同时发现涡流检测（ECT）与目视检测无法有效检出大尺寸裂纹，现有检测与制造规范存在明显安全漏洞。

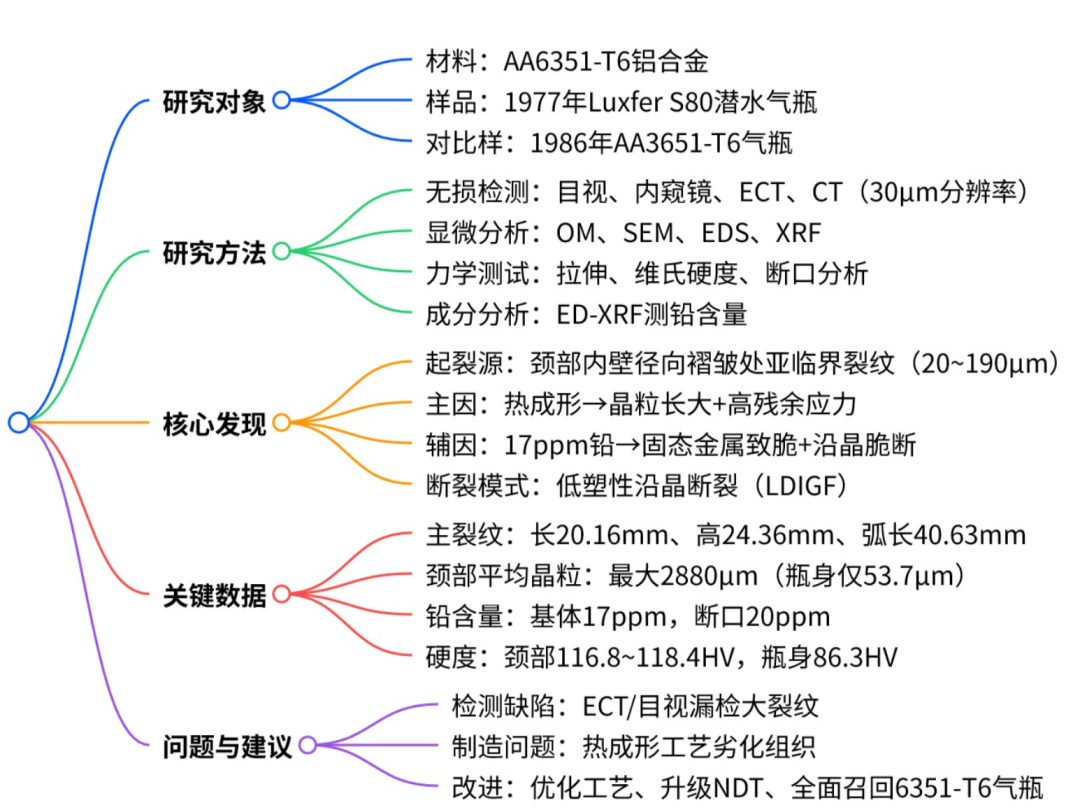

思维导图

详细总结

1. 研究背景与目的

• AA6351-T6铝合金气瓶自1970年代应用后，颈部/肩部频发SLC失效，美国DOT截至2006年记录 13起破裂事故。

• 主流观点认为铅致脆是主因，但低铅气瓶仍失效，机理不明确。

• 本研究目标：表征裂纹特征、揭示SLC根本原因、评估现有检测规范并提出改进。

2. 样品与检测方案

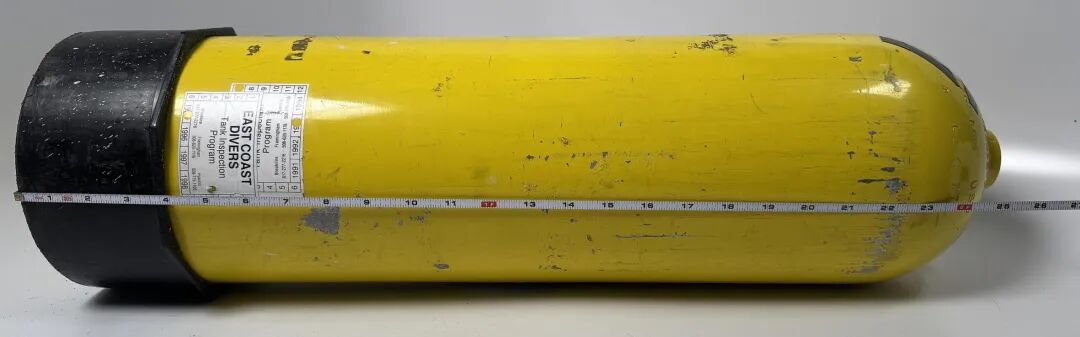

• 研究样品：1977年Luxfer生产 80立方英尺AA6351-T6气瓶，已超期未检，内部存在湿气。

• 检测流程：

a. 无损检测：目视、内窥镜、ECT、CT（30μm分辨率）

b. 显微组织：金相、SEM/EDS、晶粒尺寸（ASTM E112）

c. 成分：XRF/ED-XRF（测铅）

d. 力学：拉伸（ASTM E8）、维氏硬度

e. 断口：拉伸致断后SEM分析

3. 关键检测结果

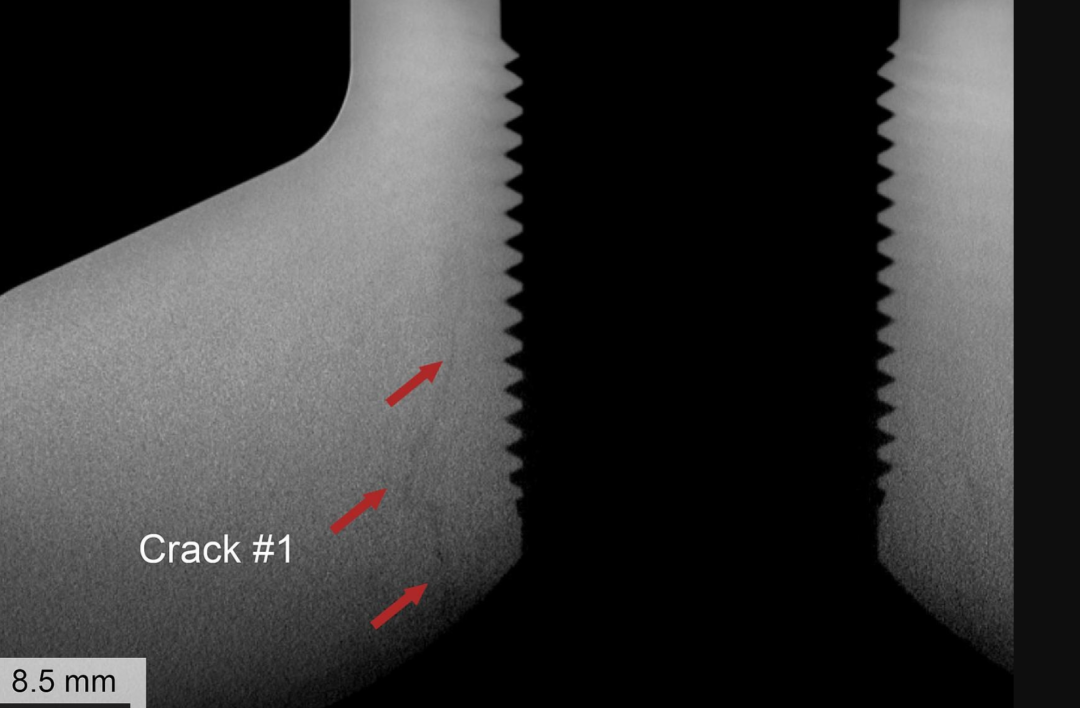

（1）缺陷检测结果（CT）

缺陷类型	编号	最大长度(mm)	最大高度(mm)	特征
径向裂纹	1	20.16	24.36	弧长40.63mm，贯穿双平面
径向裂纹	2	12.37	16.53	与裂纹1特征相似
周向裂纹	3	38.83	3.21	未纳入分析
孔洞	3	1.56	2.11	ECT误检为此缺陷

（2）成分与铅含量

• 基体成分符合AA6351标准，整体铅含量17ppm 。

• 断口表面铅含量 20ppm ，显著高于基体，铅在裂纹尖端富集。

（3）显微组织

• 颈部晶粒异常粗大：平均最大2880μm ，瓶身仅 53.7μm 。

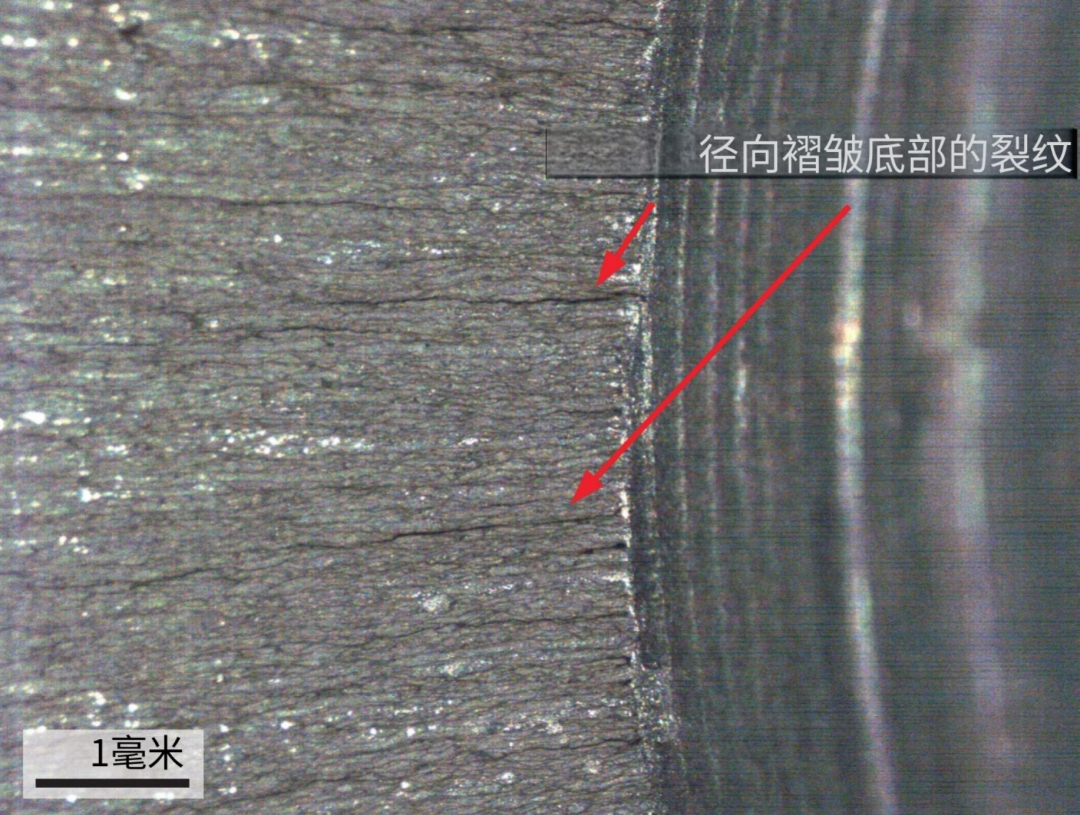

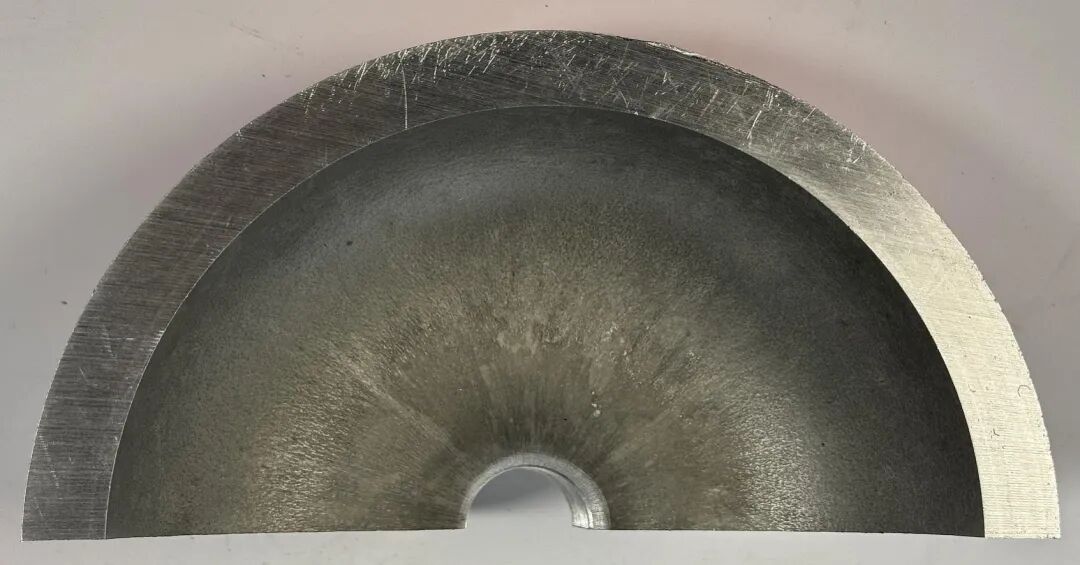

• 颈部内壁径向褶皱底部存在 20~190μm亚临界裂纹，为SLC起裂点。

• 析出相以Al(Mn,Fe)Si为主，无大量Mg₂Si，时效处理不均。

（4）力学性能

• 颈部硬度 116.8~118.4HV ，高于标准；瓶身强度偏低、塑性偏高，时效热处理不均。

（5）断口特征

• 服役SLC裂纹：低塑性沿晶断裂（LDIGF），表面氧化，可见铅球粒。

• 瓶身拉伸样：韧性穿晶微孔聚合，无铅致脆特征。

4. SLC失效机理

起裂主因：热成形使颈部形成径向褶皱+高残余拉应力，产生大量亚临界微裂纹。
扩展主因：颈部晶粒极度粗大，提供连续沿晶扩展路径；内壁残余拉应力（最高61MPa）驱动裂纹向内延伸。
加速因素： 17ppm铅沿晶界扩散至裂纹尖端，引发固态金属致脆（SMIE），降低晶界结合力，加速开裂。

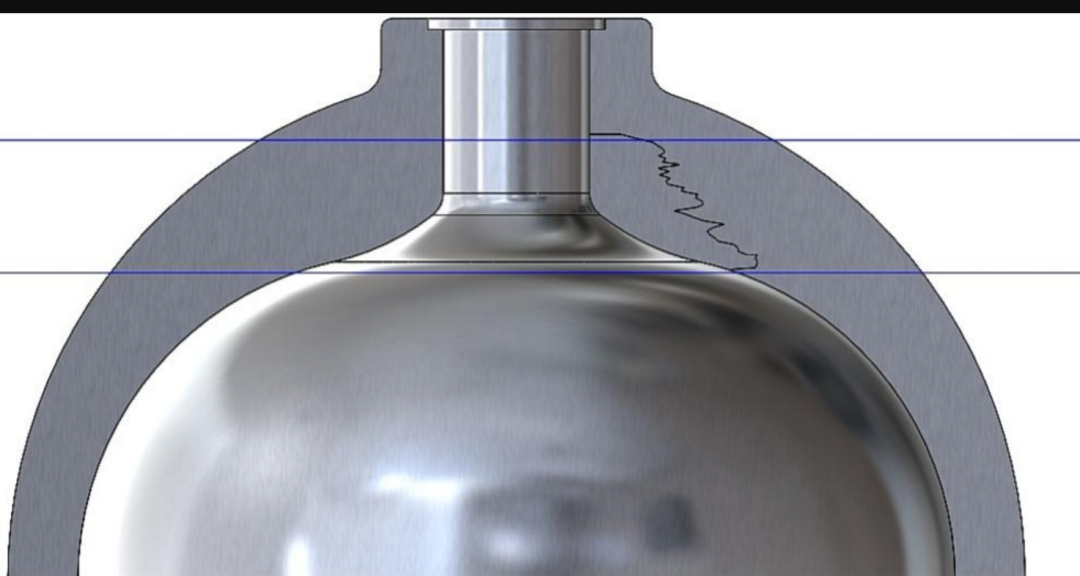

失效特点：裂纹优先在壁内扩展，不穿透外壁，无泄漏预警，直接突发断裂。

5. 现有检测与规范缺陷

• 涡流检测（ECT）：仅检出孔洞，漏检 20mm级大裂纹。

• 目视/内窥镜：无法发现内壁隐蔽大裂纹。

• 铅限值 50ppm 过高，低于30ppm仍可致脆。

6. 改进建议

制造：优化热成形与淬火工艺，减少褶皱、控制晶粒尺寸、降低残余应力。
检测：淘汰ECT+目视，采用 CT等高精度NDT 。
管控：全面召回AA6351-T6气瓶，评估AA6061等替代合金的SLC风险。
标准：降低铅限值，量化褶皱、晶粒、残余应力控制指标。

关键问题与答案

问题1：AA6351-T6铝合金气瓶发生SLC的根本原因是什么？

答案：根本原因是气瓶颈部热成形制造工艺缺陷，热成形导致颈部内壁形成径向褶皱、产生高残余拉应力，同时引发晶粒异常长大；褶皱底部形成大量亚临界微裂纹，在持续载荷下成为起裂源，沿粗大晶粒晶界扩展，最终引发失效。

问题2：铅杂质在SLC中扮演什么角色？含量多少仍有风险？

答案：铅是重要加速因素，铅不溶于铝，沿晶界快速扩散至裂纹尖端，引发固态金属致脆（SMIE），降低晶界强度，促进低塑性沿晶断裂；本研究中仅17ppm铅就导致明显脆断，现有50ppm限值过高，低铅（<30ppm）气瓶仍存在SLC风险。

问题3：现有无损检测（ECT、目视）为何无法有效预防SLC失效？

答案：① ECT对二维平面裂纹不敏感，易误检为三维孔洞，漏检20mm以上大裂纹；② 目视/内窥镜无法观察内壁隐蔽褶皱处的亚临界裂纹；③ 裂纹优先在瓶壁内部扩展，无泄漏征兆，常规检测无法发现，最终导致无预警突发破裂。

来源：气瓶设计的小工程师

静强度都过了，为什么气瓶框架还是裂了？

大家晚上好呀，今天让我们讲一下车载储氢气瓶框架的仿真分析，作为一个气瓶设计的小工程师，我平时也兼着气瓶强度、框架结构和流体仿真。今天主要是聊一聊气瓶的框架结构仿真；对于气瓶框架计算来说，计算的话主要参考GB/26990标准；我们拿到模型后首先对结构进行的加速度静推试验，当然了，不同类型的车有这不同的标准要求；但实际项目里，真正把结构“搞出问题”的，往往不是静载，而是振动。而振动里，最容易被忽略的，就是两件事：随机振动（Random Vibration）和谐响应（Harmonic Response） 01 大多数框架问题，都是“振出来”的如果你做过台架或者路试，基本都会遇到这种情况：静强度裕度很大设计也不算激进但跑一段时间，某个位置开始开裂常见位置：焊缝根部鞍座附近螺栓孔边缘这些位置有个共同特点： 👉 应力不一定最大，但振动响应最大这就是为什么，只做静力仿真，很多时候是“看不出问题”的。当然了，要进行这些仿真，前提是得有可靠的条件输入，有时候我们参考标准上的路谱对框架进行分析是很有局限性的；其实最好的方案是将气瓶框架装在汽车上去跑一下路谱，这样是最准确的（这个测试费用太贵，一般企业也不会去花这个钱），我们只能在计算的基础上去加一点点安全系数，对于这个安全系数来说，至于多少，我也没办法准确说出来，只能告诉我们的框架设计师，你这里设计的弱了。 02 谐响应分析再说说协响应分析，其实就是寻找框架的共振点，万事万物都是在振动着，通过计算气瓶框架模态，先找出结构自身的自震，然后在一点点扫频，看哪里最敏感；实际做谐响应，你要重点看三件事：共振频率位置哪些频率响应最大是否落在实际激励范围内放大倍数（Dynamic Amplification）有些结构：静载应力很小但一到共振，直接放大几倍这类问题，在静力分析里是完全看不到的。局部响应异常点谐响应特别适合找：薄弱连接局部柔性区域非对称结构问题很多时候： 👉 裂纹位置，不是最大应力点，而是最大振幅点 03 一个很容易踩的坑：模态“好看”，不代表安全有些人会刻意把模态频率“抬高”，觉得： 👉 频率越高越安全这句话只对了一半。问题在于：你有没有避开实际激励区间？你有没有引入新的局部柔性？很多结构是： 👉 整体频率上去了，但局部开始“跳”得更厉害结果就是：全局没问题，局部先裂来源：气瓶设计的小工程师
