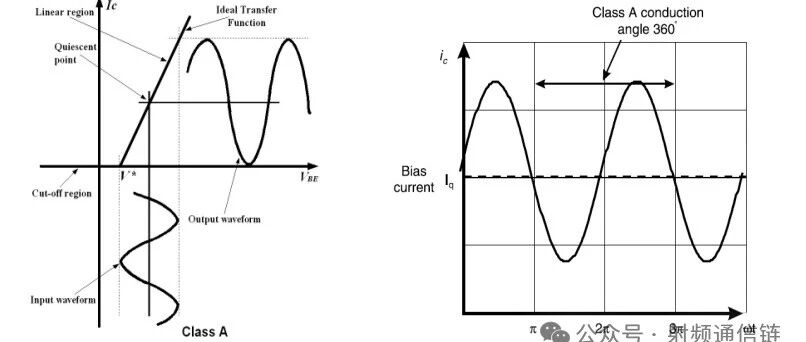

功率放大器（Power Amplifier, PA）作为无线通信发射链路的末级核心组件，其性能直接决定了系统的覆盖范围、频谱纯度、能耗效率和长期可靠性。与常规认知不同，现代PA设计绝非孤立的电路设计，而是涉及电磁兼容、热管理、电源完整性、系统架构等多学科交叉的复杂工程。本文将从系统视角出发，结合典型器件手册的深度解读，剖析PA设计的核心要点与工程陷阱。1. 功放在系统中的作用功放的主要作用是将低功率信号放大到足够的功率水平，以驱动天线并实现远距离通信。LOSS=31.4+20logf（MHz）+20logd（km）在无线通信系统中，功放的作用可以概括为以下几点：信号放大：将调制器输出的低功率信号放大到所需的发射功率。阻抗匹配：确保功放与天线之间的阻抗匹配，以最大化功率传输效率。线性度保障：在放大信号的同时，尽量减少失真，确保信号的完整性。 效率优化：在满足性能要求的前提下，尽可能提高功放的效率，降低系统功耗。 2. 功放与系统的交互功放并不是独立工作的，它与系统的其他部分存在复杂的交互关系。（1）功放与天线 阻抗匹配：天线与功放之间的阻抗匹配是系统设计的关键。如果匹配不良，会导致反射功率增加，降低功放效率，甚至损坏功放。 负载失配：在实际应用中，天线可能会因为环境变化（如靠近金属物体）导致阻抗失配。功放的负载失配能力（如驻波比容忍度）直接影响系统的可靠性。 辐射效率：功放的输出功率和线性度直接影响天线的辐射效率。如果功放的非线性失真较大，可能会导致信号频谱扩展，干扰其他频段。 （2）功放与滤波器 谐波抑制：功放输出的信号通常包含谐波成分，这些谐波可能会干扰其他频段。滤波器的作用是抑制谐波，确保输出信号符合频谱规范。 带外噪声：功放的噪声性能会影响系统的接收灵敏度。滤波器可以抑制功放产生的带外噪声，提高系统的信噪比。 （3）功放与调制解调器 线性度要求：现代通信系统（如5G）使用复杂的调制方式（如QAM、OFDM），这些调制方式对功放的线性度要求极高。如果功放的线性度不足，会导致信号失真，降低系统的误码率性能。 动态范围：调制解调器输出的信号功率可能会动态变化，功放需要具备足够的动态范围来处理这些变化，同时保持高效率。 （4）功放与电源 电源效率：功放的效率直接影响系统的整体功耗。高效率功放可以降低电源的负担，延长电池寿命（在移动设备中）。 电源噪声：电源的噪声可能会通过功放耦合到射频信号中，影响系统的信噪比。因此，电源设计需要考虑噪声抑制。 3.功放手册 器件数据手册（Datasheet）是PA设计的法定依据，但关键信息往往隐藏在表格注释与曲线细节中。以下以NXP某型LDMOS器件为例，揭示手册的深层解读方法。 a.从首页大家都可以得到以下常规信息：输出功率7w，工作电压为7.5V,频率为：136-941MHz，大信号增益为：15dB,饱和效率为60%左右。除了这些还有什么？有个信息很容易被忽略，：负载失配我们可以看到表格里单列了这一项：在驻波比：65:1的时候，器件性能没有下降。这个信息很关键，功放的一个设计难点是，如何保证功放不烧毁，特别是大功率设计。这个关系到我们功放的可靠性，在功放开短路的时候器件会不会有损伤，功放是否要做开短路保护。 这一参数的工程价值在于：可靠性边界定义：明确器件在开短路保护失效时的生存极限保护电路设计依据：VSWR检测阈值可设定在20:1-30:1，留足裕量天线容错能力：允许极端环境（如天线 Ice-loading）下的临时降额运行设计启示：对于基站等高可靠性应用，必须验证PA在VSWR>10:1时的长期稳定性；对于移动终端，可据此简化或省略复杂的开短路保护电路。b.热设计，功放的热设计是确保其可靠性和性能的关键环节，处理不当会导致严重问题。上图是功放的极限条件，结温计算公式：TJ=TA+RθJC*PD其中 TJ 为结温，TA 为环境温度，RθJC 为热阻（取自数据表），PD 为功耗 ，从上述表格中的数据我们可以得出以100MHz频段为例PD=7/0.69=10假如我们在高温条件下工作，75°C TJ = 75°C + (1.1C/W x 10W) = 86°C 《150°C，符合高低温条件。同时可以根据TJ计算散热器面积以及对热仿真计算。c. 电容与宽带设计上表是功放的输入、输出和反向电容输入输出电容大家都知道，功放的输入输出电容大小与功放的工作频率反相关。我们重点讲一下CRSS-米勒电容 米勒电容会产生米勒效应，它就是一个电容的负反馈。在驱动前，Crss上是高电压，当驱动波形上升到阈值电压时，MOS管导通，d极电压急剧下降，通过Crss拉低g脚驱动电压，如果驱动功率不足，将在驱动波形的上升沿阈值电压附近留下一个阶梯；就是我们常说的功放爬坡过程中的平台效应，在设计收发切换时要考虑规避平台。可以通过调整馈电电阻改善问题。除了米勒效应，CRSS还决定了功放的VBW。VBW在线性系统里面是比较重要是一个指标，具体就是VBW起到了限制带宽的作用。VBW：用双音信号测试得到的交调开始急剧恶化时的双音间隔。在双音测试系统里面，定义当在工作频率点，输入双音信号，随着双音间隔的变大，当出现左右两边的IM3的幅度相差3dB的时候，此时，双音间隔就叫做VBW 解释：功放管在输出端有个CRSS的电容（内部匹配），在靠近输出的地方，由于要馈电，要等效引入一个扼交的电感，具体可以由微带或者是直接绕线电感等效，此时，对于整个系统，由于LC谐振，会在比较低的频率下产生一个谐振点，整个谐振点的频率就是VBW。 由功放的VBW产生的原因可以采取2个措施来改变VBW，具体就是Cds和L的值，但是Cds是功放内部的匹配改不了，我们只能改变L的值，例如，我们把L的值变小，就可以变大VBW，在实际中，比如我们本来是单电源馈电，我们改成双电源平衡馈电，可以减小L的值，因为2个电感并联就等效于L变小了，VBW就变大了。 4.功放匹配设计手册提供的输入/输出阻抗（通常以Zin/Zout或ΓS/ΓL形式给出）是匹配设计的起点，但非终点。设计流程：共轭匹配：将源/负载阻抗匹配至器件共轭阻抗，实现最大功率传输负载牵引优化：通过Load-Pull测试，在效率与线性度间寻找最佳负载点（通常非共轭）谐波负载控制：二次谐波开路或短路，优化电流/电压波形（F类/E类设计）稳定性保障：K因子>1，源/负载稳定圆外设计宽带设计挑战：单节λ/4变换器带宽仅10-15%多节切比雪夫变换器可展宽至50-100%，但长度增加连续渐变线（Klopfenstein）在带宽与长度间取得最优 功放设计是约束条件下的多目标优化——在输出功率、效率、线性度、带宽、可靠性、成本之间寻找帕累托前沿。理解器件手册的深层参数，建立系统级交互认知，是区分"电路设计师"与"系统工程师"的关键。在5G向6G演进、毫米波与Massive MIMO普及的当下，功放设计正面临新材料（GaN-on-SiC）、新架构（Doherty、Outphasing、包络跟踪）与新工艺（SOI、FD-SOI）的变革。唯有扎根物理本质，保持对工程细节的敬畏，方能在这场射频技术的持续演进中行稳致远。来源：射频通信链
