功率放大器(Power Amplifier, PA)作为无线通信发射链路的末级核心组件,其性能直接决定了系统的覆盖范围、频谱纯度、能耗效率和长期可靠性。与常规认知不同,现代PA设计绝非孤立的电路设计,而是涉及电磁兼容、热管理、电源完整性、系统架构等多学科交叉的复杂工程。本文将从系统视角出发,结合典型器件手册的深度解读,剖析PA设计的核心要点与工程陷阱。

1. 功放在系统中的作用

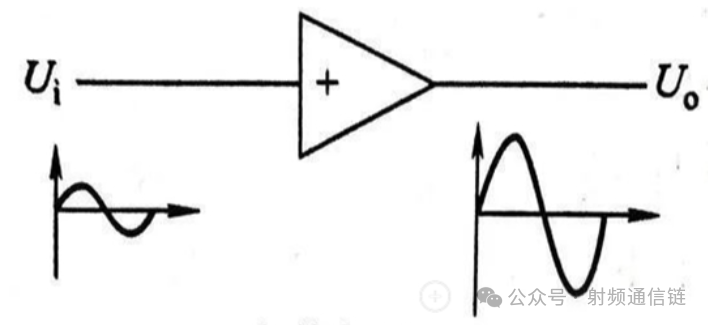

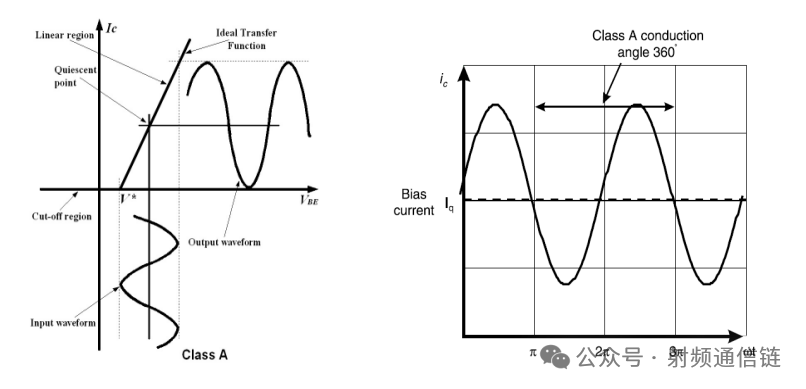

功放的主要作用是将低功率信号放大到足够的功率水平,以驱动天线并实现远距离通信。

LOSS=31.4+20logf(MHz)+20logd(km)

在无线通信系统中,功放的作用可以概括为以下几点:

信号放大:将调制器输出的低功率信号放大到所需的发射功率。

阻抗匹配:确保功放与天线之间的阻抗匹配,以最大化功率传输效率。

线性度保障:在放大信号的同时,尽量减少失真,确保信号的完整性。



效率优化:在满足性能要求的前提下,尽可能提高功放的效率,降低系统功耗。

2. 功放与系统的交互

功放并不是独立工作的,它与系统的其他部分存在复杂的交互关系。

(1)功放与天线

阻抗匹配:天线与功放之间的阻抗匹配是系统设计的关键。如果匹配不良,会导致反射功率增加,降低功放效率,甚至损坏功放。

负载失配:在实际应用中,天线可能会因为环境变化(如靠近金属物体)导致阻抗失配。功放的负载失配能力(如驻波比容忍度)直接影响系统的可靠性。

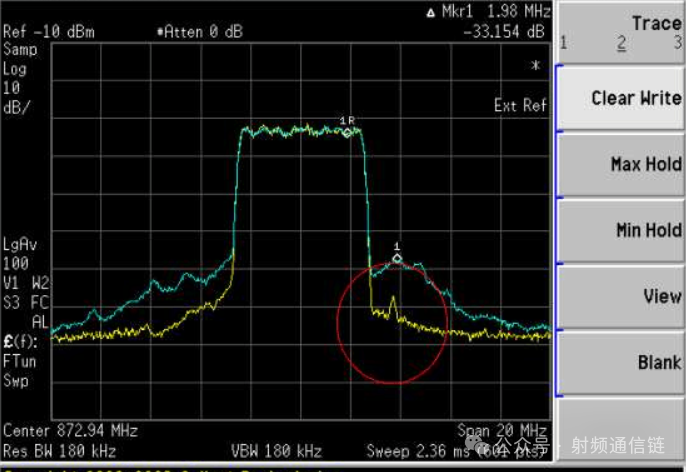

辐射效率:功放的输出功率和线性度直接影响天线的辐射效率。如果功放的非线性失真较大,可能会导致信号频谱扩展,干扰其他频段。

(2)功放与滤波器

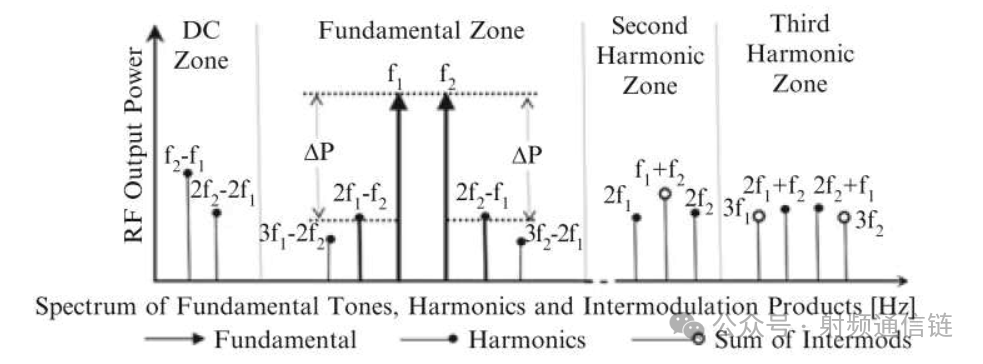

谐波抑制:功放输出的信号通常包含谐波成分,这些谐波可能会干扰其他频段。滤波器的作用是抑制谐波,确保输出信号符合频谱规范。

带外噪声:功放的噪声性能会影响系统的接收灵敏度。滤波器可以抑制功放产生的带外噪声,提高系统的信噪比。

(3)功放与调制解调器

线性度要求:现代通信系统(如5G)使用复杂的调制方式(如QAM、OFDM),这些调制方式对功放的线性度要求极高。如果功放的线性度不足,会导致信号失真,降低系统的误码率性能。

动态范围:调制解调器输出的信号功率可能会动态变化,功放需要具备足够的动态范围来处理这些变化,同时保持高效率。

(4)功放与电源

电源效率:功放的效率直接影响系统的整体功耗。高效率功放可以降低电源的负担,延长电池寿命(在移动设备中)。

电源噪声:电源的噪声可能会通过功放耦合到射频信号中,影响系统的信噪比。因此,电源设计需要考虑噪声抑制。

3.功放手册

器件数据手册(Datasheet)是PA设计的法定依据,但关键信息往往隐藏在表格注释与曲线细节中。以下以NXP某型LDMOS器件为例,揭示手册的深层解读方法。

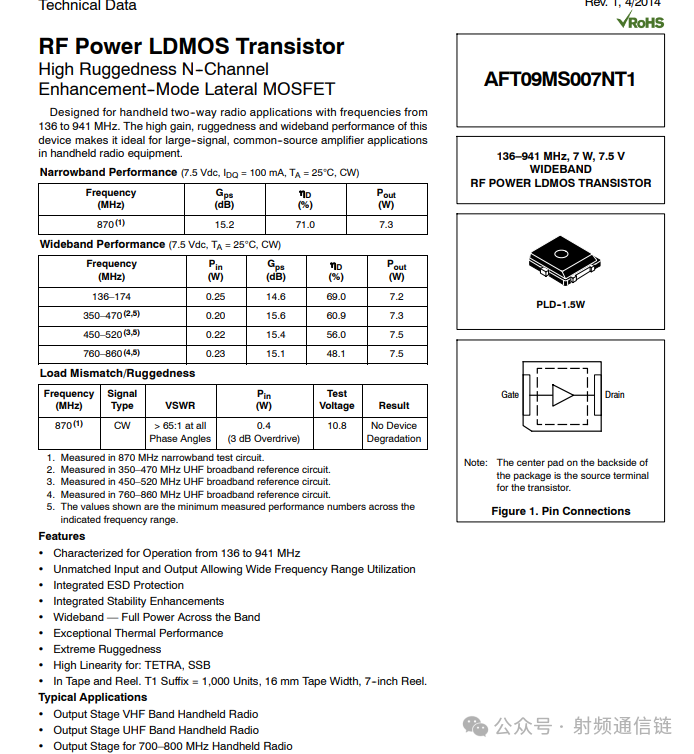

a.从首页大家都可以得到以下常规信息:输出功率7w,工作电压为7.5V,频率为:136-941MHz,大信号增益为:15dB,饱和效率为60%左右。

除了这些还有什么?

有个信息很容易被忽略,:负载失配

我们可以看到表格里单列了这一项:在驻波比:65:1的时候,器件性能没有下降。

这个信息很关键,功放的一个设计难点是,如何保证功放不烧毁,特别是大功率设计。这个关系到我们功放的可靠性,在功放开短路的时候器件会不会有损伤,功放是否要做开短路保护。


这一参数的工程价值在于:
可靠性边界定义:明确器件在开短路保护失效时的生存极限
保护电路设计依据:VSWR检测阈值可设定在20:1-30:1,留足裕量
天线容错能力:允许极端环境(如天线 Ice-loading)下的临时降额运行
设计启示:对于基站等高可靠性应用,必须验证PA在VSWR>10:1时的长期稳定性;对于移动终端,可据此简化或省略复杂的开短路保护电路。

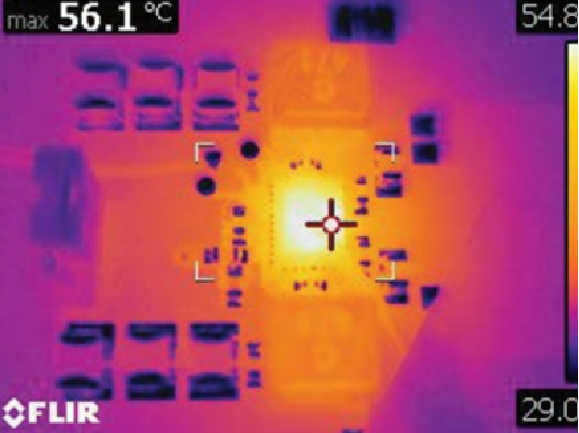

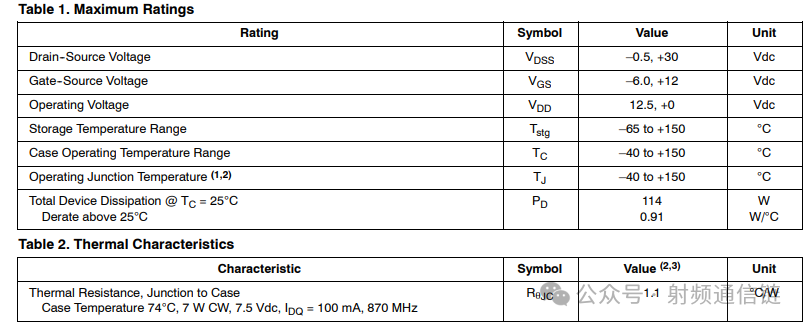

b.热设计,功放的热设计是确保其可靠性和性能的关键环节,处理不当会导致严重问题。上图是功放的极限条件,

结温计算公式:

TJ=TA+RθJC*PD


其中 TJ 为结温,TA 为环境温度,RθJC 为热阻(取自数据表),PD 为功耗 ,从上述表格中的数据我们可以得出

以100MHz频段为例

PD=7/0.69=10

假如我们在高温条件下工作,75°C

 TJ = 75°C + (1.1C/W x 10W) = 86°C 《150°C,符合高低温条件。同时可以根据TJ计算散热器面积以及对热仿真计算。

c. 电容与宽带设计

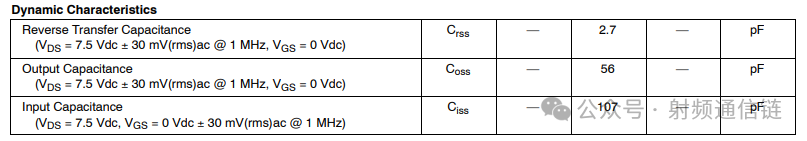

上表是功放的输入、输出和反向电容

输入输出电容大家都知道,功放的输入输出电容大小与功放的工作频率反相关。

我们重点讲一下CRSS-米勒电容

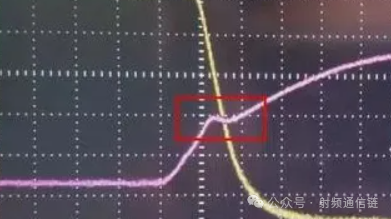

米勒电容会产生米勒效应,它就是一个电容的负反馈。在驱动前,Crss上是高电压,当驱动波形上升到阈值电压时,MOS管导通,d极电压急剧下降,通过Crss拉低g脚驱动电压,如果驱动功率不足,将在驱动波形的上升沿阈值电压附近留下一个阶梯;就是我们常说的功放爬坡过程中的平台效应,在设计收发切换时要考虑规避平台。

可以通过调整馈电电阻改善问题。

除了米勒效应,CRSS还决定了功放的VBW。

VBW在线性系统里面是比较重要是一个指标,具体就是VBW起到了限制带宽的作用。

VBW:用双音信号测试得到的交调开始急剧恶化时的双音间隔。在双音测试系统里面,定义当在工作频率点,输入双音信号,随着双音间隔的变大,当出现左右两边的IM3的幅度相差3dB的时候,此时,双音间隔就叫做VBW
解释:功放管在输出端有个CRSS的电容(内部匹配),在靠近输出的地方,由于要馈电,要等效引入一个扼交的电感,具体可以由微带或者是直接绕线电感等效,此时,对于整个系统,由于LC谐振,会在比较低的频率下产生一个谐振点,整个谐振点的频率就是VBW。


由功放的VBW产生的原因可以采取2个措施来改变VBW,具体就是Cds和L的值,但是Cds是功放内部的匹配改不了,我们只能改变L的值,例如,我们把L的值变小,就可以变大VBW,在实际中,比如我们本来是单电源馈电,我们改成双电源平衡馈电,可以减小L的值,因为2个电感并联就等效于L变小了,VBW就变大了。

4.功放匹配设计

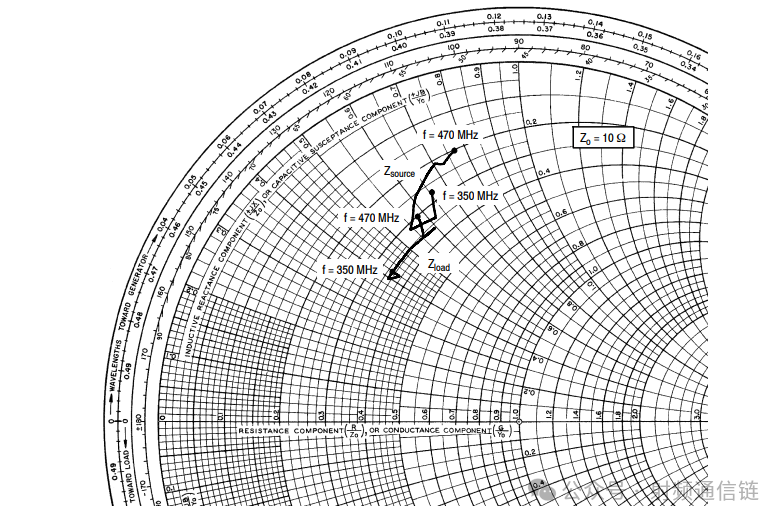

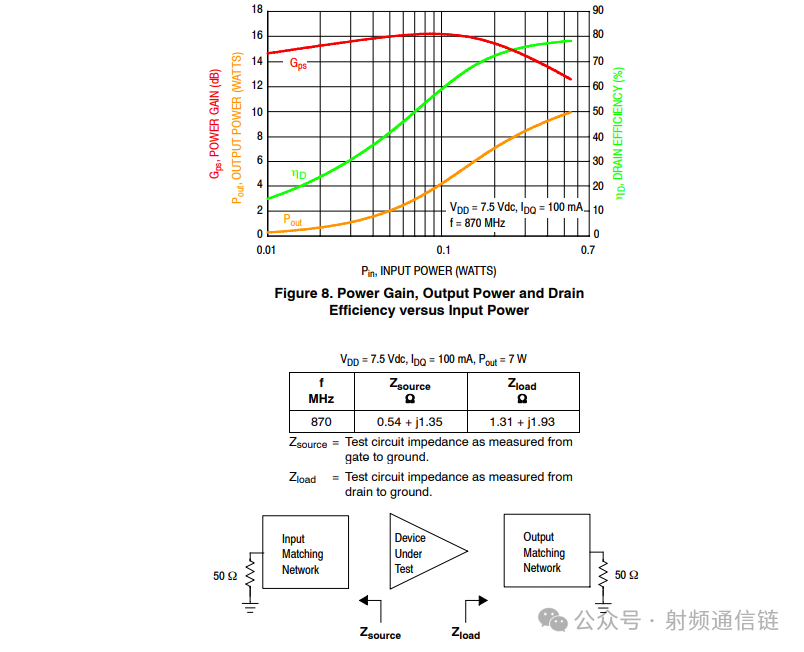

手册提供的输入/输出阻抗(通常以Zin/Zout或ΓS/ΓL形式给出)是匹配设计的起点,但非终点。
设计流程:
共轭匹配:将源/负载阻抗匹配至器件共轭阻抗,实现最大功率传输

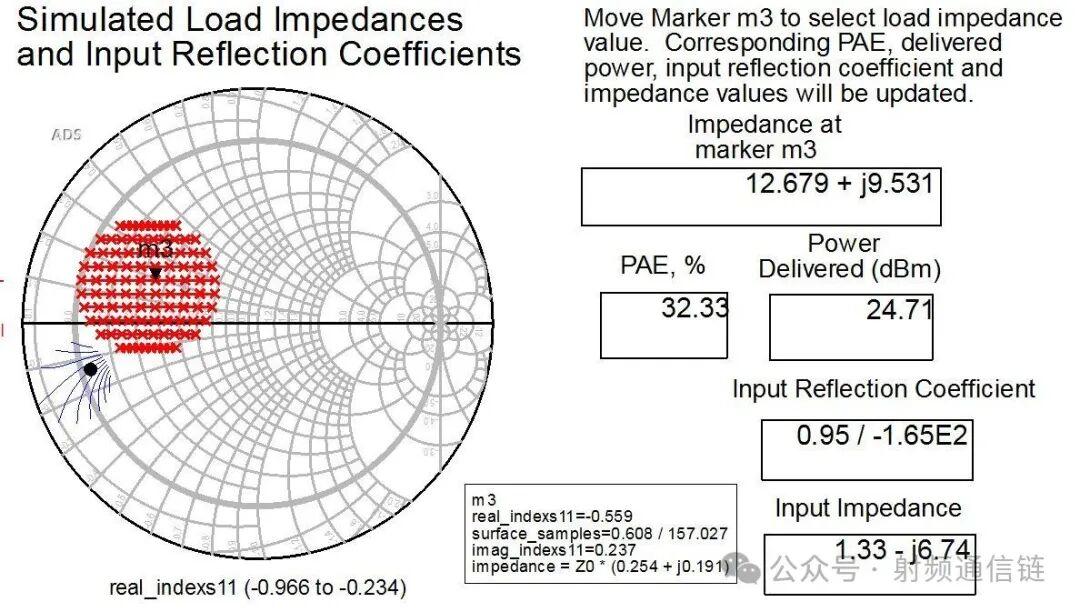

负载牵引优化:通过Load-Pull测试,在效率与线性度间寻找最佳负载点(通常非共轭)
谐波负载控制:二次谐波开路或短路,优化电流/电压波形(F类/E类设计)
稳定性保障:K因子>1,源/负载稳定圆外设计
宽带设计挑战:
单节λ/4变换器带宽仅10-15%
多节切比雪夫变换器可展宽至50-100%,但长度增加
连续渐变线(Klopfenstein)在带宽与长度间取得最优



功放设计是约束条件下的多目标优化——在输出功率、效率、线性度、带宽、可靠性、成本之间寻找帕累托前沿。理解器件手册的深层参数,建立系统级交互认知,是区分"电路设计师"与"系统工程师"的关键。
在5G向6G演进、毫米波与Massive MIMO普及的当下,功放设计正面临新材料(GaN-on-SiC)、新架构(Doherty、Outphasing、包络跟踪)与新工艺(SOI、FD-SOI)的变革。唯有扎根物理本质,保持对工程细节的敬畏,方能在这场射频技术的持续演进中行稳致远。
