搞NVH仿真有"钱"途吗

汽车NVH（ Noise、Vibration、Harshness ）在行业里素有“汽车玄学”之称，的确如此，不管是仿真分析、NVH性能开发以及NVH试验等等。NVH确实是衡量汽车制造质量的一个综合性问题，它给汽车用户的感受是最直接的。有统计资料显示，整车约有1/3的故障问题是和汽车的NVH问题有关系，而各大汽车企业有近20%的研发费用花费在解决汽车的NVH问题上，从这些方面可以看出NVH在整个汽车开发过程中的作用和地位。

NVH仿真与开发涉及内容非常丰富，需要具备一定的基础理论和完善的实际应用经验，以下是整理的汽车NVH仿真部分内容，细分大概有一百余项。

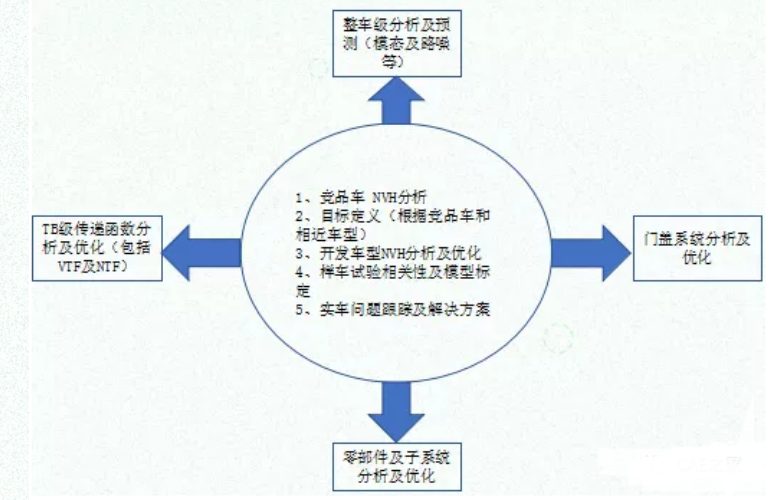

1、NVH仿真通常包括以下内容

1. 竞品车 NVH分析；
2. 目标定义（根据竞品车和相近车型）；
3. 开发车型NVH分析及优化（包括开发的前期各阶段）；
4. 开发车型的试验相关性及模型标定；
5. 实车问题跟踪及解决方案；

结构NVH分析包括以下分析（不限于）：

（1）车身骨架系统

车身模态分析、车身弯曲刚度分析、车身扭转刚度分析、车身接附点动刚度分析（包括底盘安装点及附件安装点）、车身钣金灵敏度分析、车身阻尼片布置分析、车身局部安装点静刚度分析（如座椅及安全带卷收器）等；

（2）底盘系统

转向系统模态分析、动力传动系统模态分析、传动系统扭振分析、悬置系统模态分析、关键支架及系统模态分析等；

（3）Trimmed Body级

TB模态分析、GPA分析、PACA分析、FRF分析、声腔模态分析、NTF分析、VTF分析、IPI分析（一般放在车身里分析，可在早期进行优化分析）；

（4）整车级

整车模态分析、整车TPA分析、整车路噪分析（如怠速、加速分析）、动力总成质心灵敏度分析、整车Spindle灵敏度分析、传动轴不平衡分析、轮胎不平衡分析、整车Brake Shudder分析、整车Impact分析、整车冷却风扇不平衡分析等；

2、NVH仿真性能目标定义

NVH仿真中其中一个非常重要的任务就是目标的确定，可以通过竞品、同平台相近车型及相应理论等确定。如下表为某车型关键子系统及零部件和整车仿真的参考目标。
