射频功放线性度核心指标：P1dB与IIP3/OIP3的关联及测试全解析
在射频功率放大器（简称“功放”）的设计与选型中，“线性度”是贯穿始终的核心要求——它直接决定了信号放大后的保真度，就像音响功放不能让歌声变走调、电视信号放大器不能让画面出现重影一样。而P1dB（1dB压缩点）和IIP3/OIP3（三阶截点），正是描述功放线性度的两个关键指标。很多射频工程师在设计时都会有疑问：这两个指标到底是什么关系？能不能图省事，只测P1dB就判断功放的线性度好坏？它们的测试方法又有哪些讲究？今天我们就用通俗的语言，结合实际场景，把这些问题讲透。
No.1 先搞懂基础：两个指标到底“测什么”？
要理解两者的关系，首先得明确它们各自的“职责”。我们可以用一个简单的类比：把功放比作一辆汽车，输入功率是踩油门的力度，输出功率是汽车的速度，线性度就是汽车“匀速加速”的能力——理想状态下，踩油门的力度增加一倍，速度也增加一倍，这就是完美线性；但实际中，油门踩太猛，汽车会出现“动力衰减”（比如转速上不去），甚至产生“杂音”（比如发动机抖动），这就是非线性失真。
1. P1dB：线性工作的“临界红线”

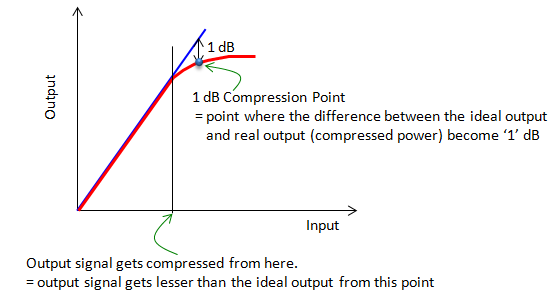

P1dB的全称是“1dB压缩点”，它衡量的是功放从“线性工作区”进入“非线性工作区”的临界点。理想情况下，功放的输出功率会随着输入功率的增加而线性增长，两者的比值就是功放的增益（比如输入1mW，输出100mW，增益就是20dB）。但当输入功率不断增大，功放内部的器件会逐渐进入饱和状态，增益会开始下降——当增益比理想线性增益低1dB时，此时对应的输出功率，就是P1dB（输出P1dB），对应的输入功率就是输入P1dB。
简单说，P1dB就是功放“全力工作但还没失控”的极限：超过这个功率，功放的增益会快速下降，信号失真会急剧增加；低于这个功率，功放基本能保持良好的线性放大。就像汽车的“最高安全速度”，超过这个速度，车辆操控性下降，容易失控，P1dB就是功放线性工作的“安全上限”。
这里要注意一个细节：P1dB和饱和输出功率（Psat）不同，Psat是功放输出功率不再随输入功率增加的最大值，通常比P1dB高3~4dB，也就是说，P1dB是“失真开始明显”的起点，而Psat是“完全失真”的终点。
2. IIP3/OIP3：抗失真能力的“潜力天花板”
IIP3（输入三阶截点）和OIP3（输出三阶截点），衡量的是功放抑制“三阶互调失真”的能力——这是射频系统中最常见、最棘手的失真类型。我们还是用汽车类比：如果说P1dB是“最高安全速度”，那IIP3/OIP3就是汽车的“操控性评分”，评分越高，即使在接近安全速度的情况下，也能保持稳定，不会产生多余的“杂音”（失真）。
具体来说，当两个频率相近、幅度相等的正弦信号（比如f1=1GHz、f2=1.001GHz，行业内称为“双音信号”）输入功放时，由于功放的非线性特性，除了放大这两个基波信号，还会产生新的频率成分，其中最麻烦的就是“三阶互调产物”——2f1-f2和2f2-f1。这些新频率如果落在通信系统的工作频段内，就会形成干扰，导致信号质量下降（比如手机通话杂音、网络卡顿）。

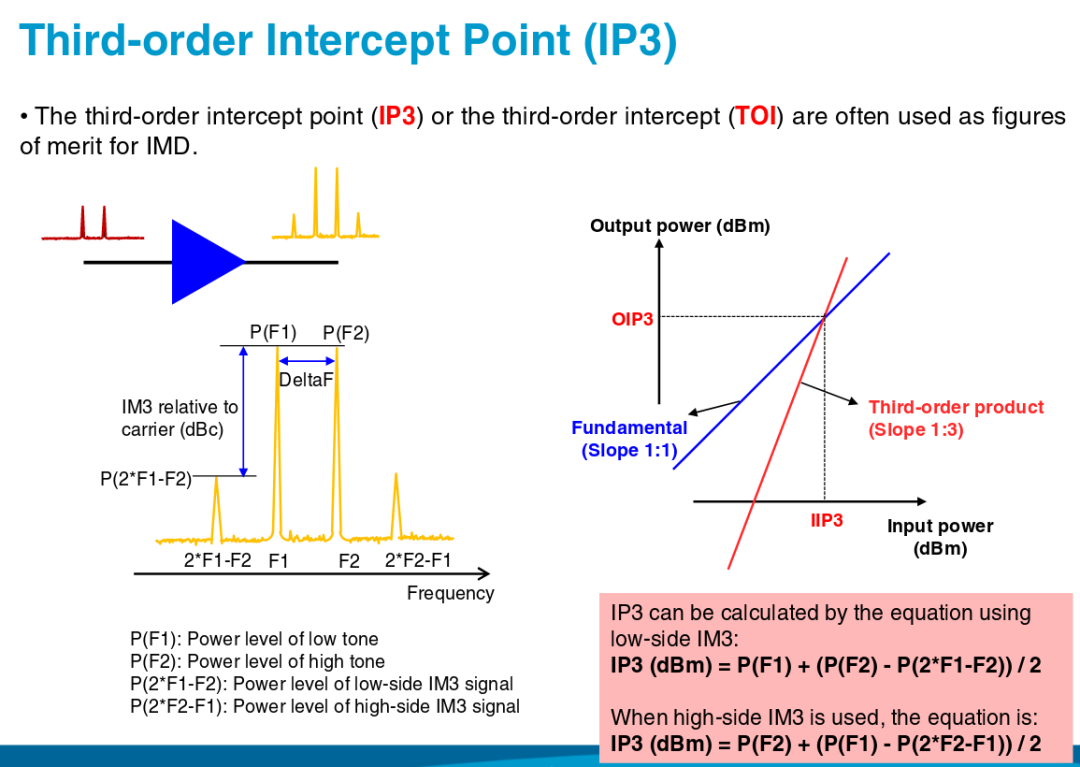

而IIP3和OIP3，是一个“理论虚拟点”：我们假设把输入功率不断增大，基波信号的输出功率（线性增长，斜率为1）和三阶互调产物的输出功率（增长更快，斜率为3）会逐渐靠近，它们的延长线相交的点，就是“三阶截点”——对应输入功率的就是IIP3，对应输出功率的就是OIP3。
这里有个关键：这个交点在现实中永远无法达到——因为在输入功率达到这个水平之前，功放早就超过P1dB、进入饱和状态，甚至可能被烧毁。所以IIP3/OIP3不是一个“可实际工作的功率点”，而是一个“潜力指标”：数值越高，说明功放抑制三阶互调失真的能力越强，线性度潜力越好。就像汽车的操控性评分，分数越高，即使高速行驶，也能保持稳定，不易产生“抖动”（失真）。
No.2 核心关联：P1dB与IIP3/OIP3的“共生关系”
P1dB和IIP3/OIP3，都是描述功放非线性特性的指标，但侧重点完全不同，两者是“相辅相成、不可替代”的关系，具体可以从三个层面理解：
1. 本质关联：都源于功放的非线性特性
无论是P1dB的“增益压缩”，还是IIP3/OIP3对应的“三阶互调失真”，根源都是功放内部器件（如晶体管）的非线性——器件的输出与输入不是完美的线性关系，当输入功率达到一定程度，这种非线性就会显现出来：轻则导致增益下降（P1dB），重则产生新的失真信号（三阶互调）。可以说，两者是“同一个非线性问题的不同表现”：P1dB关注“增益是否衰减”，IIP3/OIP3关注“是否产生干扰性失真”。
2. 数值关联：有明确的经验规律
在实际工程中，对于大多数射频功放，OIP3和P1dB之间有一个非常实用的经验关系：OIP3通常比P1dB高10~15dB。这个规律的本质是：功放的三阶互调失真会随着输入功率的增加而快速增长（斜率3:1），而增益压缩（P1dB）是非线性的“初级表现”，三阶互调失真则是“进阶表现”，所以表征抗失真能力的OIP3，必然要比表征线性临界的P1dB高。
举个例子：如果一款功放的P1dB是30dBm，那么它的OIP3大概在40~45dBm之间；如果OIP3低于40dBm，说明这款功放的抗失真能力偏弱，即使工作在P1dB以下，也可能产生明显的三阶互调干扰。
除此之外，IIP3和OIP3之间还有一个固定的换算关系：OIP3 = IIP3 + G（其中G是功放的线性增益，单位dB）。因为IIP3是输入端的理论截点，OIP3是输出端的理论截点，两者相差一个线性增益的数值，这也是工程设计中快速换算的重要依据。
3. 功能关联：互补覆盖线性度的两个维度
P1dB关注的是“线性工作的范围”——告诉我们功放能在多大功率下保持线性放大；IIP3/OIP3关注的是“线性工作的质量”——告诉我们在这个线性范围内，信号放大的保真度如何，是否会产生干扰。两者结合，才能完整描述功放的线性度：
如果P1dB高，但OIP3低：说明功放能输出大功率，但大功率下失真严重，适合对失真要求不高的场景（如普通射频发射器）；
如果P1dB低，但OIP3高：说明功放输出功率不大，但小功率下保真度极高，适合对信号质量要求高的场景（如精密测量、5G基站接收端）；
理想的功放：P1dB和OIP3都高，既能输出大功率，又能保证低失真，但往往意味着更高的功耗和成本。
No.3 关键疑问：只测P1dB，能表征功放的线性度吗？
答案很明确：不能。
原因很简单：P1dB只描述了“增益开始明显衰减的临界点”，但没有描述“失真的类型和程度”，而线性度的核心的是“信号放大后的保真度”——即使功放工作在P1dB以下，也可能产生严重的三阶互调失真，影响系统性能。
我们用一个实际场景说明：假设两款功放A和B，P1dB都是30dBm，线性增益都是20dB。功放A的OIP3是45dBm，功放B的OIP3是40dBm。当两者都工作在25dBm（低于P1dB）、输入双音信号时，功放A的三阶互调产物功率会比功放B低5dB——这意味着功放A的信号保真度更高，抗干扰能力更强，但如果只测P1dB，我们无法区分两者的线性度差异。
再举一个极端例子：一款功放的P1dB很高（35dBm），但OIP3很低（38dBm，仅比P1dB高3dB），说明这款功放虽然能输出大功率，但只要输入功率接近P1dB，就会产生大量三阶互调失真，信号严重失真——这种情况下，只看P1dB，会误以为它的线性度很好，实际使用中会出现严重的干扰问题。
总结来说：P1dB是线性度的“基础指标”，能判断功放的线性工作范围，但不能表征失真程度；IIP3/OIP3是线性度的“核心指标”，能判断功放的抗失真能力。只有两者结合，才能全面、准确地评估功放的线性度，缺一不可。
No.4 实操指南：P1dB与IIP3/OIP3的测试方法
测试的核心原则：尽量减少测试系统本身的非线性干扰，确保测试结果反映的是功放（被测件DUT）的真实性能。下面分别介绍两种指标的测试方法，既有手动测试步骤，也有常用的仪器配置，适合工程实操。
1. P1dB的测试方法（两种常用方式，按需选择）
测试目的：找到“增益比线性增益低1dB时的输出功率”，核心是“逐步扫描输入功率，记录增益变化”。
（1）基础手动测试（用频谱仪+信号源）
所需仪器：射频信号源（能输出稳定正弦信号）、频谱仪（能测量输出功率）、被测功放（DUT）、射频线缆、衰减器（可选，用于保护频谱仪，避免大功率烧毁）。
测试步骤：
搭建测试链路：信号源 → 射频线缆 → 被测功放 → 衰减器（可选） → 频谱仪，确保所有接口连接牢固，接地良好（避免干扰）。如果功放输入、输出阻抗匹配不好，可以在前后各加一个衰减器，改善匹配。
校准线性增益：信号源输出一个较小的功率（比如-30dBm），确保功放工作在完全线性区，记录此时信号源的输入功率（Pin1）和频谱仪测得的输出功率（Pout1），计算线性增益G = Pout1 - Pin1。
逐步增加输入功率：以1dB为步长，慢慢增大信号源的输出功率，每增加一次，记录对应的Pin和Pout，计算当前增益G当前 = Pout - Pin。
找到P1dB：当G当前比第一步的线性增益G低1dB时，此时对应的Pout就是“输出P1dB”，对应的Pin就是“输入P1dB”。
验证修正：由于测试链路（线缆、衰减器）存在损耗，需要去掉功放，直接用频谱仪测试信号源输入侧的功率，补偿链路损耗，确保测试结果准确。
小技巧：测试初期可以用2~3dB的大步长粗调，接近P1dB时，改用0.5dB的小步长细调，提高测试精度；另外，大部分商用信号源的功率线性度很好，即使不进行复杂的功率标定，也能得到准确的P1dB值。
（2）自动测试（用矢量网络分析仪，适合批量测试）
如果有矢量网络分析仪（比如37369C），可以利用其内置的“功率扫描增益压缩”功能，快速完成测试：
在矢量网络分析仪上选择“SWEPT POWER GAIN COMPRESSION”功能，设置功放的工作频段（最多可设置10个频点）。
设定扫功率范围：按照公式PSTART = 预计P1dB - 增益 - 15dB，PSTOP ≈ PSTART + 20dB，确保扫频范围覆盖P1dB点。
进行线性功率校准，调整每个频点的源输出功率，然后用被测功放替换功率探头，启动测试，仪器会自动绘制输入-输出功率曲线，并标注出P1dB值，无需手动计算。
2. IIP3/OIP3的测试方法（核心：双音测试法）
测试目的：通过测量双音信号的基波功率和三阶互调产物功率，计算出理论的三阶截点，核心是“避免功放进入压缩区，确保测量的是线性区的失真特性”。
所需仪器：两台射频信号源（或一台双音信号源）、信号合成器（将两个单音信号合成一路）、频谱仪（高动态范围，能捕捉微弱的三阶互调产物）、被测功放（DUT）、射频线缆、隔离器、低通滤波器（减少仪器自身的非线性干扰）。
测试步骤：
搭建测试链路：两台信号源 → 隔离器（避免信号源之间的干扰） → 低通滤波器（减少信号源的谐波） → 信号合成器 → 被测功放 → 隔离器 → 低通滤波器 → 频谱仪。隔离器和滤波器的作用是减少测试系统自身的非线性，避免干扰测试结果。
设置双音信号：两台信号源输出频率相近、幅度相等的正弦信号（比如f1=1GHz，f2=1.001GHz，幅度均为-30dBm），确保两个信号的幅度差不超过0.1dB，避免影响测试精度。
调整输入功率：将合成后的双音信号输入功放，输入功率要比功放的P1dB低10dB以上（比如P1dB=30dBm，输入功率就设为20dBm以下），确保功放工作在线性区，避免增益压缩影响三阶互调产物的测量。
测量关键功率值：用频谱仪观察输出频谱，找到两个基波信号（f1、f2）的输出功率（Pout1、Pout2，两者基本相等，取平均值Pout），再找到两个三阶互调产物（2f1-f2、2f2-f1）的输出功率（PIM3，取平均值）。
计算IIP3和OIP3：根据公式计算，核心公式如下（无需死记硬背，理解逻辑即可）：
首先计算基波与三阶互调产物的功率差ΔP = Pout - PIM3（单位dB）；
输出三阶截点OIP3 = Pout + ΔP / 2；
输入三阶截点IIP3 = OIP3 - G（G是功放的线性增益）。
重复验证：改变输入功率（保持在线性区），重复测量3~5次，取平均值，减少测量误差。
小技巧：频谱仪的动态范围要足够高，否则会捕捉不到微弱的三阶互调产物（PIM3通常比基波功率低几十dB）；另外，测试时要确保环境安静，避免外界电磁干扰影响频谱仪的测量结果。
总结：读懂两个指标，做好功放设计
P1dB和IIP3/OIP3，就像功放线性度的“两个维度”：P1dB决定了“线性工作的上限”，IIP3/OIP3决定了“线性工作的质量”，两者相辅相成，缺一不可。我们不能只靠P1dB判断线性度，也不能只看IIP3/OIP3忽略输出功率的限制——工程设计中，需要根据具体场景（如5G基站、雷达、对讲机），平衡两者的指标，同时结合测试方法的规范，才能设计出满足需求的射频功放。
最后再用一句话总结：P1dB是“能放大到多大功率且不失真的临界”，IIP3/OIP3是“放大时能抑制多少干扰的潜力”，两者结合，才能全面掌握功放的线性性能。掌握它们的关联和测试方法，是射频功放设计与选型的核心能力。
