电堆着火，气瓶别跟着遭殃

今天和好友突然聊起这个话题了，我们就展开讲一讲；首先来做一个基础的科普：

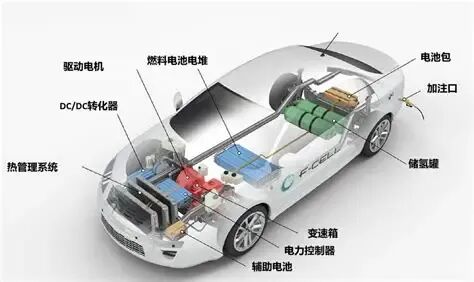

氢燃料电池汽车的基础原理

1、氢气储存：氢气被储存在高压气瓶中，通常压力在35MPa-70MPa之间。

2.燃料电池反应：氢气通过燃料电池的正极催化剂（如铂）分解为氢离子（质子）和电子。质子通过质子交换膜到达负极，与氧气结合生成水；电子则通过外部电路流动，形成电流，为电动机提供电能。

3、电能驱动车辆：燃料电池产生的电能经过电压升压器和高压配电单元（PDU）分配至驱动电机，电动机将电能转化为机械能，推动车辆前进；

对于氢能源汽车来说，我认为的安全是：电堆可以坏，但不要影响到气瓶的安全；

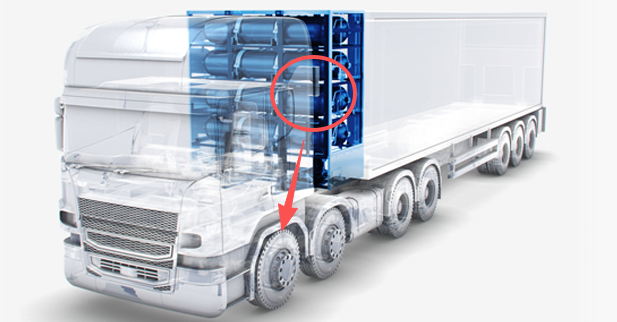

现在的卡车在气瓶和电堆的步骤上，我认为有点冒险：

电堆在一边，气瓶在附近，中间简单隔了点结构件；

可能我们我们默认电堆不会出问题，比如起火！

说实话，电堆确实没那么容易烧，但是并不是绝对的安全：

就比如：

1.冷却系统坏了，局部过热；

2.氢气漏率，局部燃烧；

3.接触不好，发热；

当然了，失效起火的可能有很多，我就不一一罗列了；

因此两者形成的关系：

电堆热失控 → 火焰/热辐射 → 气瓶受热 → 材料退化 + 内压升高 → 失效

现行标准主要通过火烧试验验证气瓶在均匀火焰中的安全性，但对局部热源作用、非对称受热及整车布置影响考虑不足，并且过度依赖TPRD，忽略了电堆与储氢系统在整车上的安全步骤，仅仅依赖气瓶TPRD，可能会造成危害，比如TPRD响应不及时等；

因此，我认为在对于氢能源卡车来说，储氢系统的设计应做

一、热防护设计：

1.铝合金反射层（降低辐射吸收）；

2.陶瓷纤维隔热层（降低导热）；

3.膨胀型防火涂层（延缓升温）；

保证电堆热失控起火时，气瓶表面温度可以维持到一个区间；

二、结构导向设计

1.设置挡板改变火焰路径；

2.避免火焰直接冲击气瓶；

结论：现有设计中，过度依赖火烧试验，将TPRD作为主要安全措施，将失效后的缓解措施，代替失效前的隔离设置，因此我建议对于储氢气瓶系统来说，因构建隔离+防护+导向+泄放”的多层安全体系。

来源：气瓶设计的小工程师

静强度都过了，为什么气瓶框架还是裂了？

大家晚上好呀，今天让我们讲一下车载储氢气瓶框架的仿真分析，作为一个气瓶设计的小工程师，我平时也兼着气瓶强度、框架结构和流体仿真。今天主要是聊一聊气瓶的框架结构仿真；对于气瓶框架计算来说，计算的话主要参考GB/26990标准；我们拿到模型后首先对结构进行的加速度静推试验，当然了，不同类型的车有这不同的标准要求；但实际项目里，真正把结构“搞出问题”的，往往不是静载，而是振动。而振动里，最容易被忽略的，就是两件事：随机振动（Random Vibration）和谐响应（Harmonic Response） 01 大多数框架问题，都是“振出来”的如果你做过台架或者路试，基本都会遇到这种情况：静强度裕度很大设计也不算激进但跑一段时间，某个位置开始开裂常见位置：焊缝根部鞍座附近螺栓孔边缘这些位置有个共同特点： 👉 应力不一定最大，但振动响应最大这就是为什么，只做静力仿真，很多时候是“看不出问题”的。当然了，要进行这些仿真，前提是得有可靠的条件输入，有时候我们参考标准上的路谱对框架进行分析是很有局限性的；其实最好的方案是将气瓶框架装在汽车上去跑一下路谱，这样是最准确的（这个测试费用太贵，一般企业也不会去花这个钱），我们只能在计算的基础上去加一点点安全系数，对于这个安全系数来说，至于多少，我也没办法准确说出来，只能告诉我们的框架设计师，你这里设计的弱了。 02 谐响应分析再说说协响应分析，其实就是寻找框架的共振点，万事万物都是在振动着，通过计算气瓶框架模态，先找出结构自身的自震，然后在一点点扫频，看哪里最敏感；实际做谐响应，你要重点看三件事：共振频率位置哪些频率响应最大是否落在实际激励范围内放大倍数（Dynamic Amplification）有些结构：静载应力很小但一到共振，直接放大几倍这类问题，在静力分析里是完全看不到的。局部响应异常点谐响应特别适合找：薄弱连接局部柔性区域非对称结构问题很多时候： 👉 裂纹位置，不是最大应力点，而是最大振幅点 03 一个很容易踩的坑：模态“好看”，不代表安全有些人会刻意把模态频率“抬高”，觉得： 👉 频率越高越安全这句话只对了一半。问题在于：你有没有避开实际激励区间？你有没有引入新的局部柔性？很多结构是： 👉 整体频率上去了，但局部开始“跳”得更厉害结果就是：全局没问题，局部先裂来源：气瓶设计的小工程师
