ANSYS Workbench三维Voronoi晶体模型

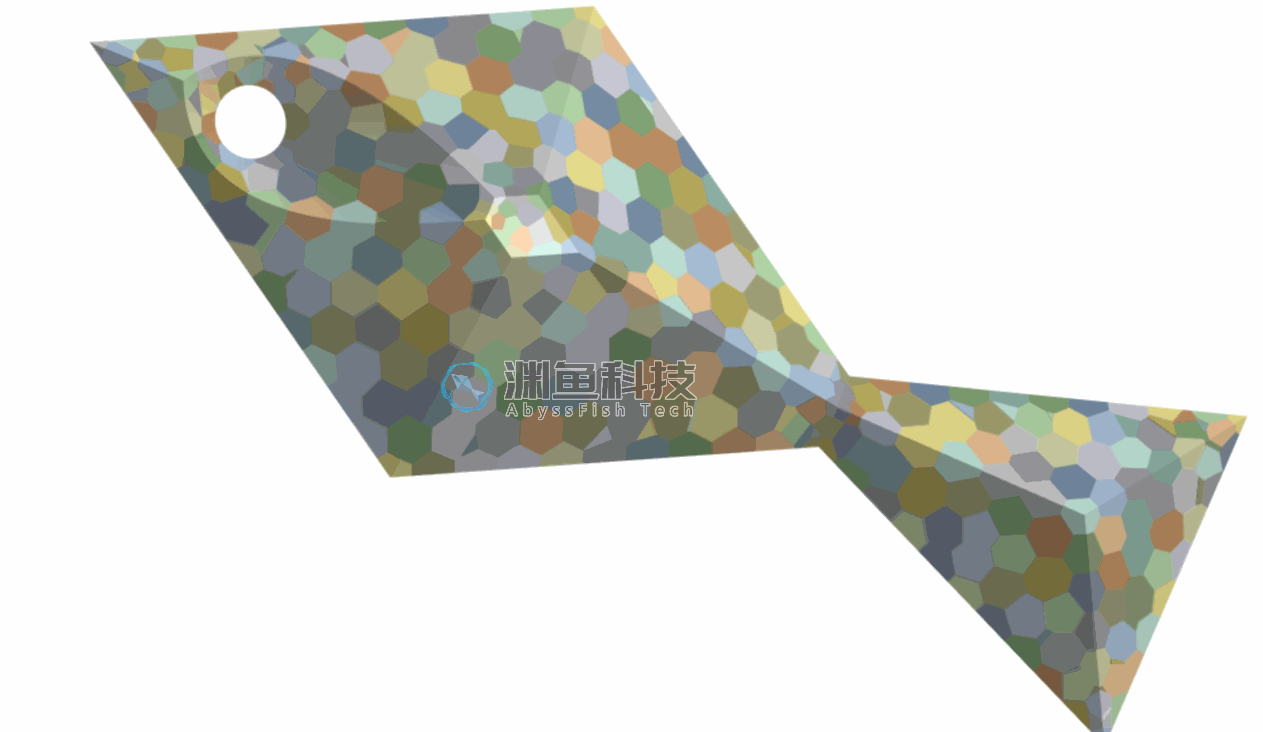

本案例介绍在ANSYS Workbench内建立任意三维部件的Voronoi晶体结构3D模型。

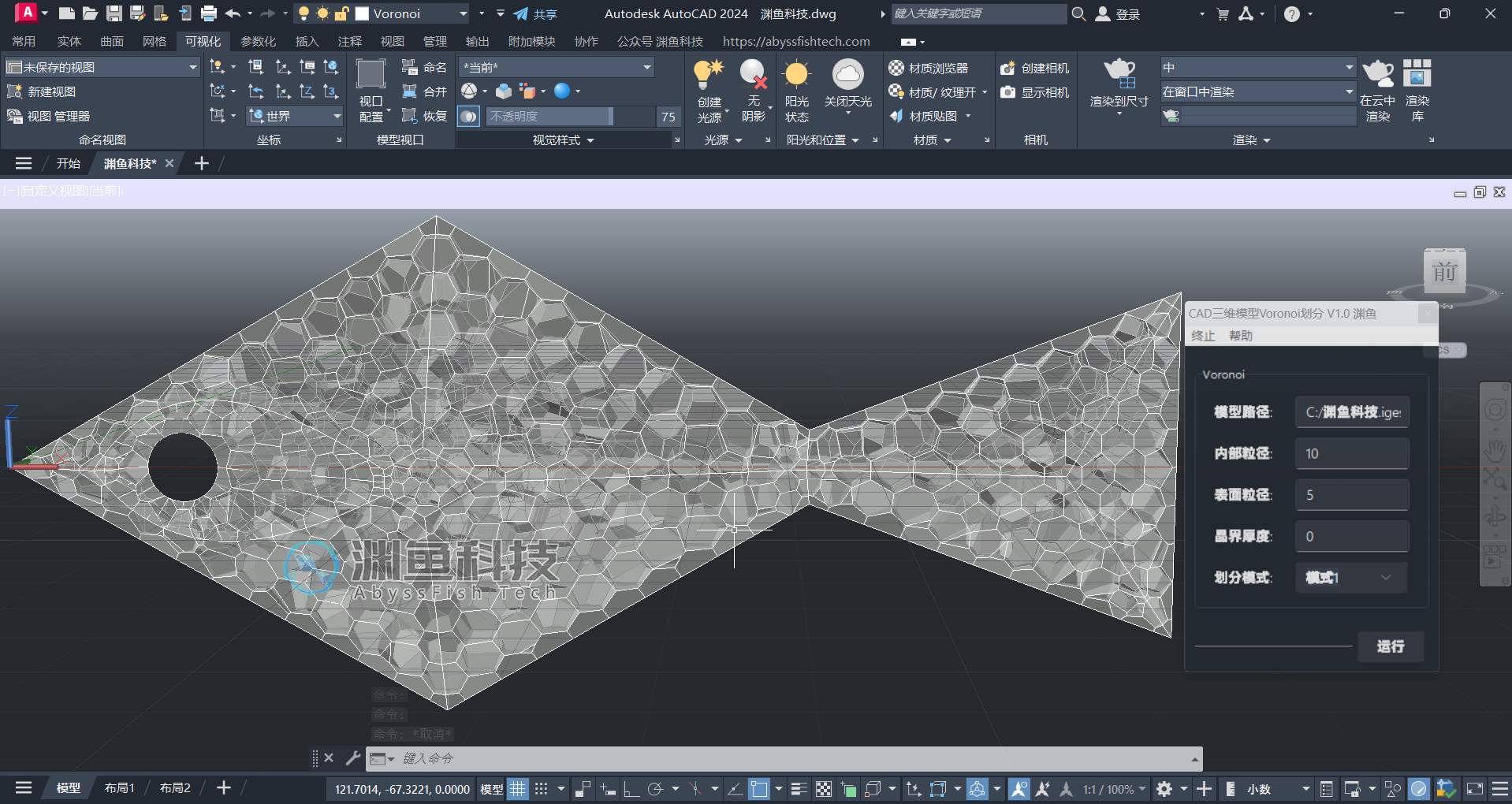

首先需要在AutoCAD内手动建立需要的三维模型部件，然后通过CAD三维模型Voronoi划分插件设置晶粒参数，对模型进行Voronoi三维分区。

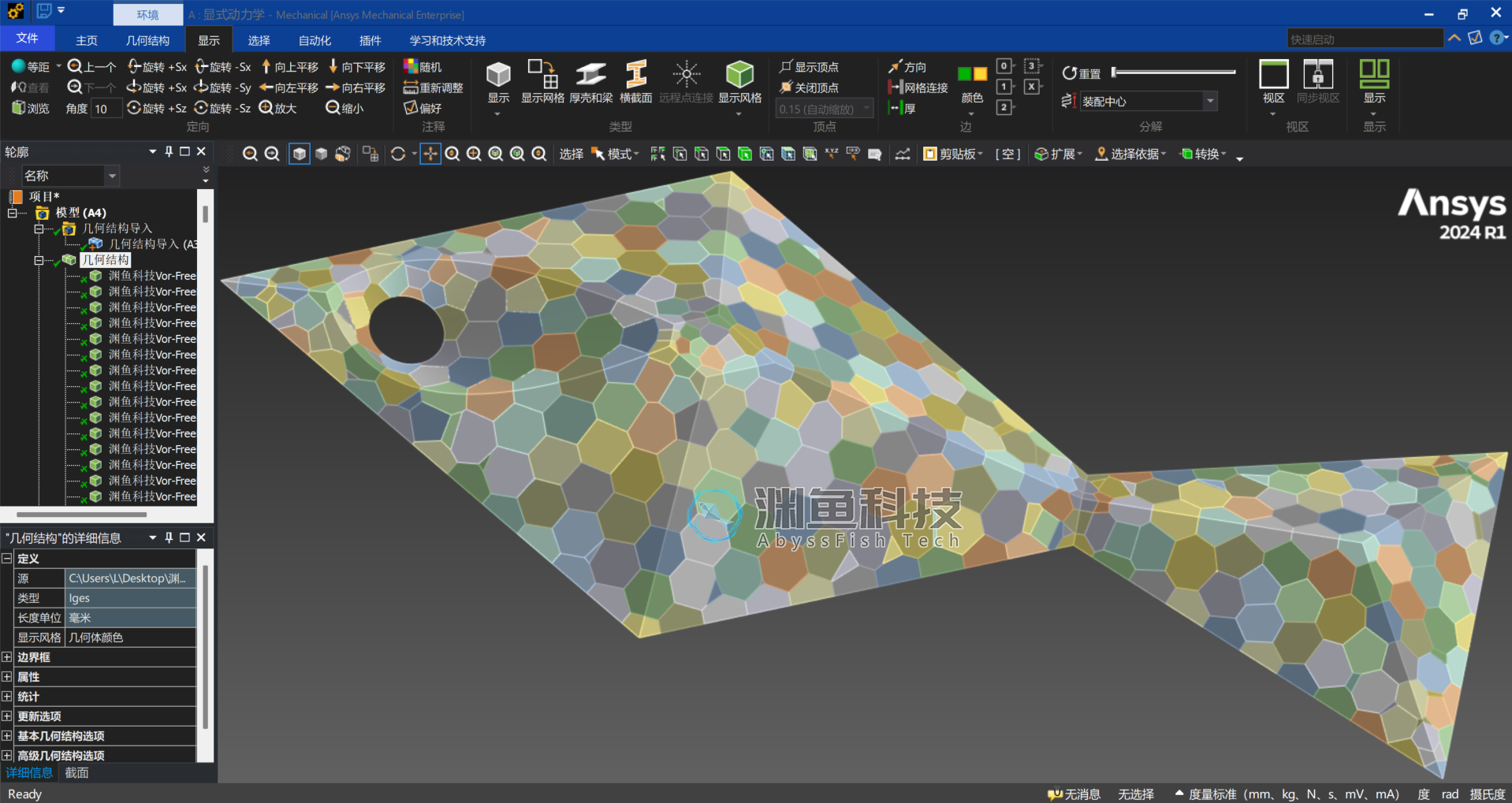

将分区后的晶体结构部件导出为IGES格式文件后，在ANSYS Workbench几何结构中进行导入。

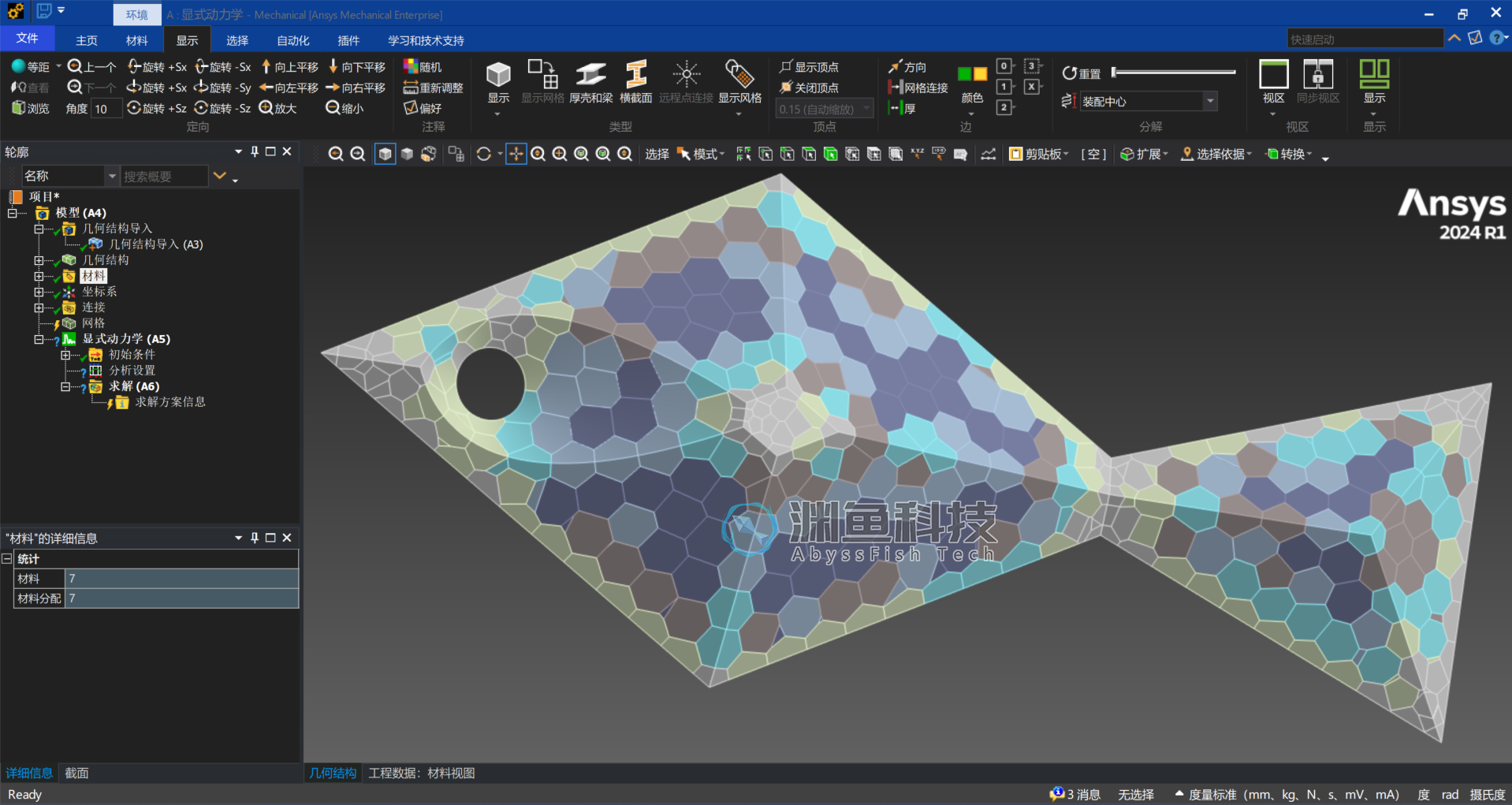

对模型中的晶粒分别设置材料属性。

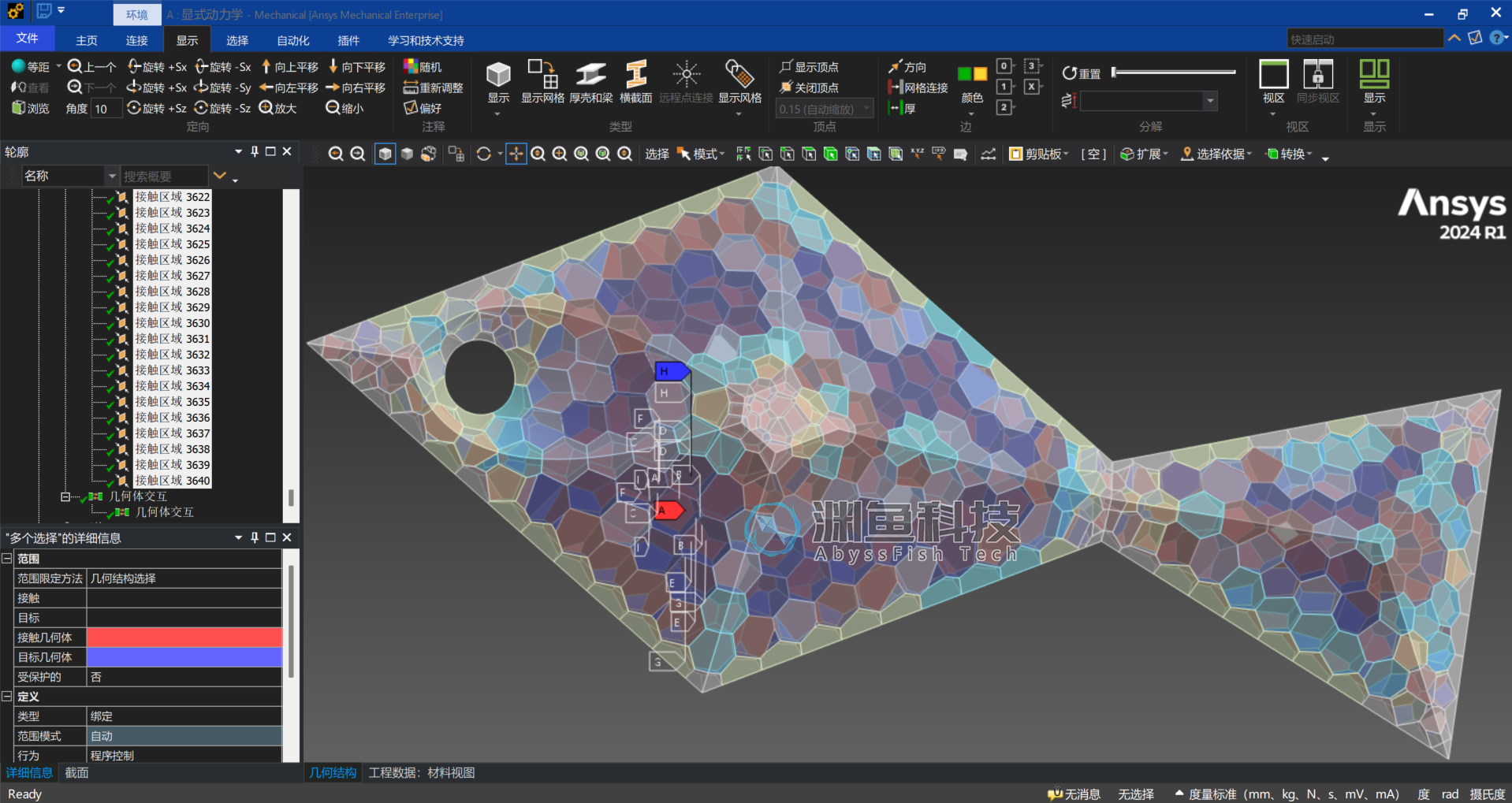

检查软件自动生成的接触区域。

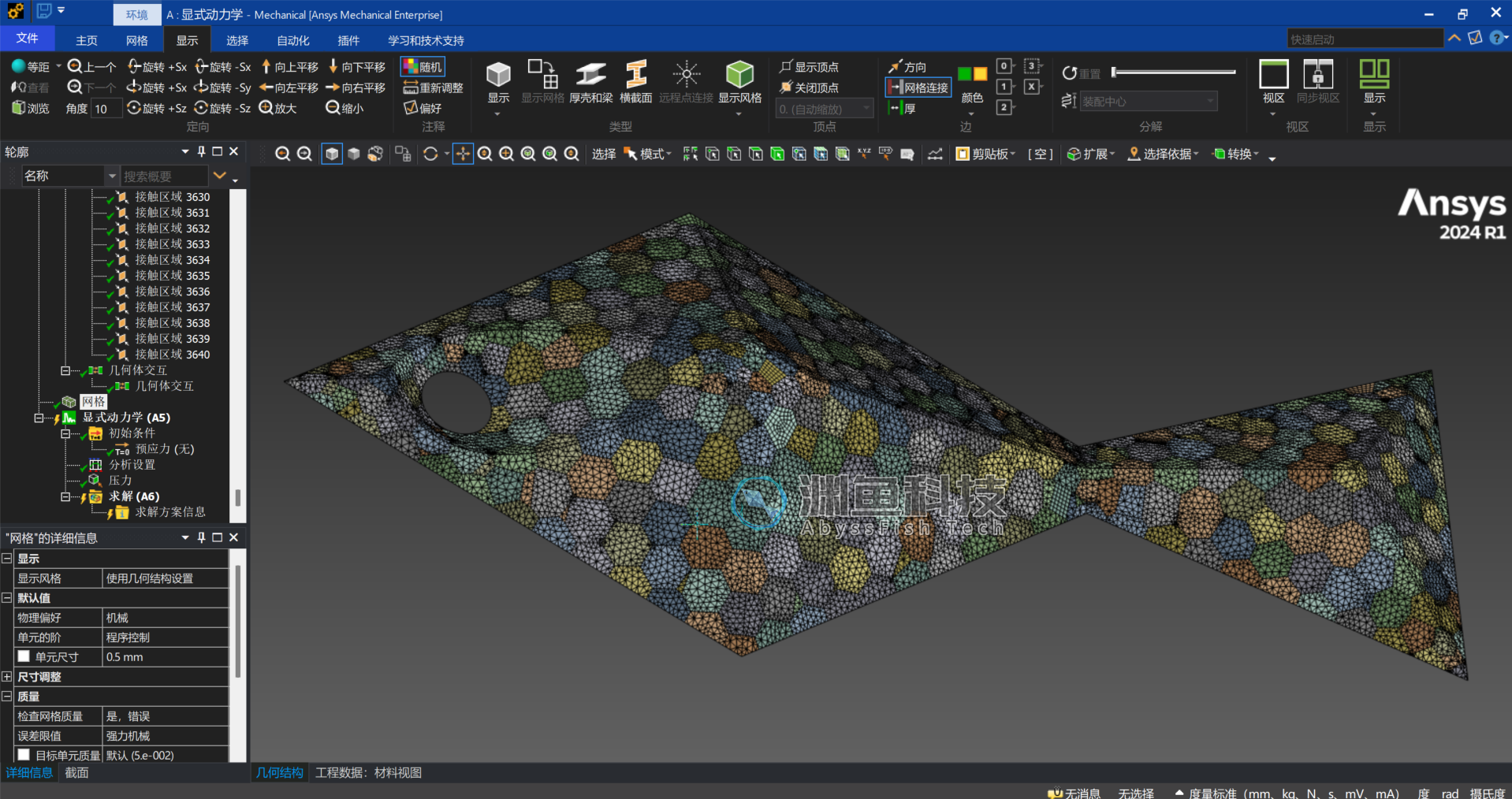

划分网格，进行分析设置并完成后续的有限元仿真模拟。
