空心杯电机的产品壁垒究竟在哪里
空心杯电机有一个流传甚广的称谓——"电机皇冠上的明珠"。这句话有些溢美，但也并非无中生有。一台外径不超过 40mm 的微型电机，要做到效率 85% 以上、转速超过 10 万转、机械时间常数低于 10ms，同时还能在航天、医疗、军事等高可靠场景中稳定使用数千小时，确实不是随便一家工厂能做到的事。
从工程角度来讲，产品壁垒从来不是单点技术，而是由材料、设计、工艺、设备、系统集成等多个环节叠加构成的综合门槛。空心杯电机的壁垒也是如此，每一层都有值得细说的内容。
一、先理解结构，才能理解壁垒在哪里

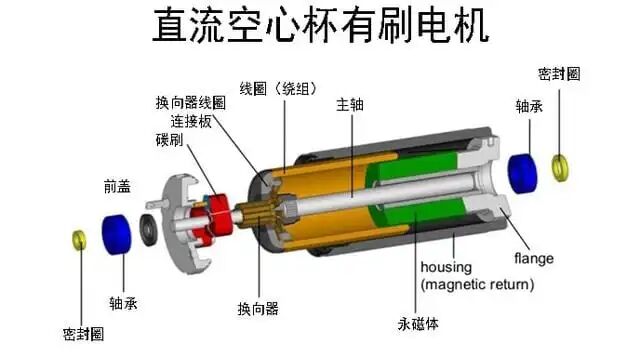

空心杯电机最核心的结构特征，就是"无铁芯转子"。传统直流有刷电机的转子是绕组线圈固定在硅钢叠片（铁芯）上的；而空心杯电机的转子，只由漆包线绕制而成的自支撑空心线圈构成，形似杯状，没有任何铁质芯体。
这个结构变化带来了几个显著的性能提升：
铁耗近乎为零：铁芯在交变磁场中产生的涡流损耗和磁滞损耗是传统电机的主要热源之一。根据 Bertotti 铁芯损耗分离模型，铁耗中的涡流损耗与转速的平方成正比，转速越高损耗越大。空心杯去掉铁芯之后，这一部分损耗基本消除，效率可达 70%~85%，部分产品超过 90%（传统铁芯电机一般在 40%~60%）。 转动惯量极小：转子质量大幅下降，机械时间常数从铁芯电机的约 100ms 降至空心杯的 28ms 以内，部分产品可达 10ms 以内，启停响应极为灵敏。 额定转速高：铁芯电机因高速下铁耗急剧增大，大多设计在 5000rpm 以下；而空心杯电机的额定工况通常在 10000~20000rpm，高端产品转速可达 50000rpm 甚至 100000rpm。
以上性能组合，决定了空心杯在灵巧手、外科手术机器人、精密检测仪器等需要高功率密度、高响应速度场合具有不可替代性。
二、第一道壁垒：线圈绕制工艺
如果说空心杯电机有一个"技术核心"，绕线工艺无疑排在第一位。国内多份行业研报对此有一致判断：空心杯电机的核心壁垒在于绕线。这不是说说而已。
2.1 线型设计决定电机上限
空心杯线圈目前主流的绕制形式有三种：直绕形、斜绕形（Faulhaber型）、马鞍形（Maxon型）。
直绕形：走线有堆叠，槽满率相对较高，但排线不够整齐，适合匝数要求少的场景，常见于国内中低端产品。 斜绕形：Faulhaber 博士 1958 年的核心专利，导线以螺旋斜角方式缠绕，重量轻、转动惯量小、输出力矩大，是 Faulhaber 旗下产品的标志性技术。 马鞍形：Maxon 的核心技术，导线呈菱形交叉排布，铜利用率高、功率损耗低，对于特定功率密度需求更具优势。
这两种斜绕/马鞍形的绕制方式，是当前国际主流高端厂商的技术路线，国内厂商整体上仍以直绕形和卷绕式为主。设计层面的差距，直接导致同等体积下功率密度和效率存在可见差距。
2.2 生产工艺分野：卷绕式 vs 一次成型
从生产工艺路线来看，目前有两大技术路线：
卷绕式（Bobbin Winding）：工艺流程为：绕线机绕制坯线圈 → 展平为扁平线板 → 卷圆成型 → 浸锡焊接接点。步骤多，人工参与率高，绕制效率约 3~12 分钟/只（历史水平）。其最大局限在于：适用尺寸约为直径 20~30mm，直径小于 10~12mm 的线圈（抽头间距小于 7mm）难以可靠绕制，废品率高，批量一致性差。目前国内大多数厂商采用此方式。
一次成型（Single-shot Winding）：绕线机直接将漆包线按斜绕或马鞍形规则缠绕在主轴上，一次性成型，无需卷圆压扁等工序。工艺效率高，适合小尺寸（10mm 以下）高精度线圈，良率和一致性显著优于卷绕式。Maxon、Faulhaber 的量产产品均采用此路线。
两者的差距直接体现在产品尺寸能力上：Maxon 的无刷空心杯最小可做到 4mm 直径，Faulhaber 的有刷产品最小直径达 1.9mm；而国内头部厂商（如鸣志、鼎智）目前有刷产品最小直径约 8mm，无刷产品约 13mm。这个尺寸差距，对应的是整整一代工艺能力的差距。

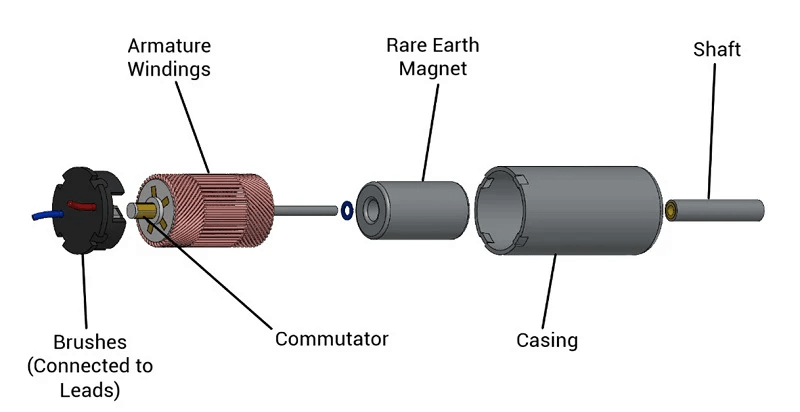

空心杯电机专用绕线机：超细漆包线（线径 0.02~0.25mm）在主轴上精密缠绕，对张力控制和走线精度要求极高。
三、第二道壁垒：绕线设备的自主化
工艺水平的上限，由设备水平决定。
绕线机看起来是一台机械设备，但背后涉及的技术门槛相当综合：高精度 PLC 控制、伺服驱动、张力闭环控制系统、模具设计、导线进给机构等，缺一不可。
张力控制是其中最难的一环。漆包线直径仅 0.02~0.25mm，如果张力过大，铜线被拉伸后电阻增加，影响线圈电气性能；张力不足则排线疏松，槽满率下降，直接影响电机损耗和功率密度。在高速绕制过程中维持稳定的张力，对传感器精度和控制算法的要求极为苛刻。
目前全球绕线机头部厂商集中在欧美和日本：瑞士 Meteor、日本田中精机、日本日特机械。这些企业的高端设备不仅实现了自动化、智能化、网络化，还与空心杯电机厂商形成深度绑定，部分型号对外销售价格昂贵，且存在技术封锁。
国内绕线机厂商（中 特科技、勤联科技、台立电子等）整体自动化程度偏低，目前主流产品以卷绕式单轴设备为主，售价在 20 万元以内；面对小线径、大功率线圈的绕制需求，国产设备在可靠性和精度方面与国际先进水平仍有明显差距。
值得关注的是，鼎智科技已开始自研空心杯电机绕线设备，并实现了绕组的全自动批量生产——这一路径对于突破设备依赖具有战略意义，但从产品尺寸能力来看，与国际头部仍有距离。
四、第三道壁垒：磁路设计与材料体系
空心杯电机的定子由永磁体（通常为烧结钕铁硼）、外壳和法兰组成。磁体性能直接影响电机的气隙磁密，进而影响输出转矩和功率密度。
空心杯电机对磁钢的要求与一般电机不同：需要在径向方向上进行精确充磁（多极充磁），且由于线圈为无铁芯结构，气隙较大，要求磁钢具有较高的剩余磁感应强度（Br）和矫顽力（Hc）以维持足够的气隙磁密。
高牌号钕铁硼（如 N52、N50SH 等）能够提供更高的 Br 值，配合精密充磁工艺，可以在同等体积下获得更大的气隙磁通。国内外厂商在磁材牌号选择和充磁工艺控制上存在差异，这一环节对国产厂商而言相对可以突破，但需要与磁材供应商建立深度联合开发关系，并经历较长时间的参数匹配和验证周期。
此外，加工精度是另一个不可忽视的环节。空心杯电机无齿槽结构，所有漆包线悬空绕制，内部无任何支撑结构。一旦线圈在高速旋转中出现动平衡偏差，将直接引发振动、噪声，在高转速工况下甚至造成线圈形变或失效。因此，线圈成型后的动平衡检测和修正是量产质量控制的关键工序，需要高精度动平衡仪和严格的工艺管控规范。
五、竞争格局：欧系三强与国产追兵
5.1 海外梯队
全球空心杯电机市场长期由欧系三强主导，合计市占率约 70%~80%：
Maxon 2021 年全球出货量约 500 万台，销售额约 6.26 亿瑞士法郎（约合 50 亿元人民币）；Faulhaber 2016 年销售额已超过 2 亿欧元（约合 16 亿元人民币）。两者的品牌认可度、客户黏性和产品认证积累，是国内厂商短期内难以复 制的软壁垒。

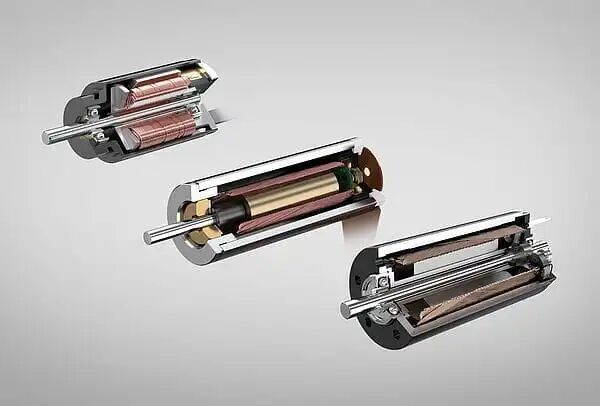

Faulhaber无刷空心杯电机产品线：最小直径可达 1.9mm，覆盖医疗、工业、机器人等高端场景，是空心杯电机领域最具代表性的标杆产品之一。
5.2 国内梯队
国内空心杯电机整体国产化率约 15%，但在人形机器人产业催化下，本土厂商近两年研发投入明显加速，具代表性的企业如下：
鸣志电器：通过收购美国 Lin Engineering、瑞士 Technosoft 等企业打通技术体系，空心杯电机已进入中小批量供货阶段，无刷产品最小直径约 13mm，与 Portescap 相当，价格比海外同类低约 1000 元以上。 鼎智科技：自研绕线设备，实现全自动化批量生产，最小直径 8mm，最高转速 8 万转/分钟，配套减速箱方案完整，国内技术水平处于前列。 昊志机电、兆威机电、拓邦股份、伟创电气：均已推出多尺寸空心杯产品，处于量产导入或小批量供货阶段。
尺寸能力对比来看，Maxon/Faulhaber 有刷产品最小可做到 4~6mm，无刷可做到 3~4mm；国内厂商有刷产品最小约 8mm，无刷约 12~13mm，差距仍然客观存在。
六、空心杯为什么是灵巧手的首选
讨论壁垒，需要放到具体应用场景中才有意义。空心杯电机之所以在人形机器人灵巧手领域成为主流方案，是多个性能参数共同作用的结果。
灵巧手对驱动装置的核心要求：体积极小（单手指关节空间有限）、功率密度高（需要足够抓握力）、响应快速（实现精细操作）、重量轻（降低手部质量以减小运动控制难度）。在当前技术条件下，能同时满足以上全部需求的，空心杯电机是最可行的选项。
特斯拉 Optimus 灵巧手采用的是经典方案：编码器 + 空心杯电机 + 微型精密齿轮箱 + 微型丝杠组成的模组。大拇指以外的每根手指对应一个空心杯模组，大拇指配备两个（分别对应伸缩和翻转两个自由度），单台机器人合计使用 12 个空心杯电机。
按规模化量产预测，单个空心杯电机价格有望降至 600 元左右，配套模组价值量约 1000~1200 元，单台机器人对应空心杯模组价值约 1.2~1.5 万元。

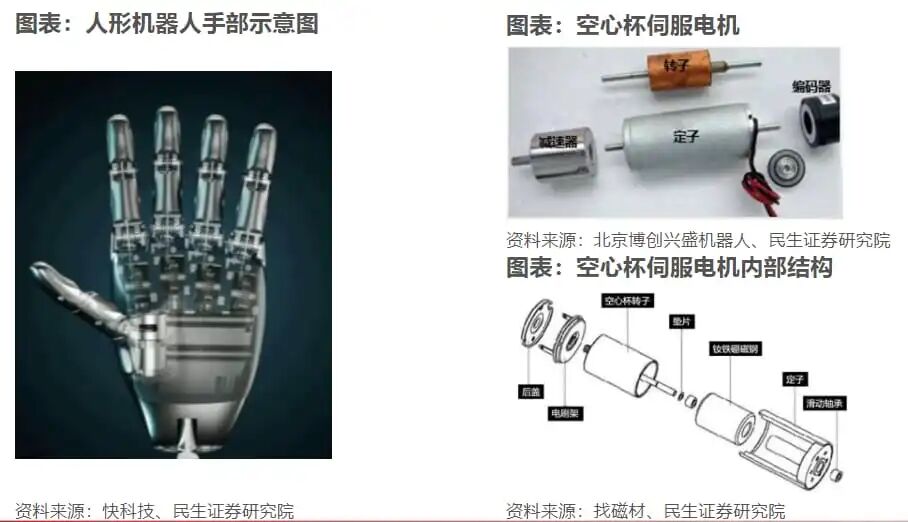

空心杯电机是人形机器人灵巧手的核心驱动单元，特斯拉 Optimus 单台使用 12 个空心杯电机配套微型齿轮箱和丝杠组成模组，驱动各手指关节运动。
七、国产替代的真实处境
坦率地说，国内空心杯电机厂商目前所处的位置，大体上是"中低端可以跑量，高端还在爬坡"。
具体差距体现在三个维度：
1. 尺寸边界：如前所述，国内有刷产品最小约 8mm，无刷约 12~13mm，与 Maxon/Faulhaber 的 1.9~4mm 差距显著。这个差距背后，是一次成型绕线工艺的成熟度不足和配套设备精度的系统性差距。
2. 产品系列深度：Maxon 产品系列超过 12000 个型号，覆盖几乎所有直径和功率组合，客户可以找到精确匹配的方案。国内厂商目前普遍只有几十到几百个型号，定制化能力有限。
3. 客户验证周期：医疗、航天、高端工业场合的客户验证周期通常在 2~3 年以上，Maxon、Faulhaber 在这些领域深耕数十年，认证积累形成高度黏性。国内厂商在这些高壁垒场景的突破，需要时间换空间。
但也需要看到真实的进展：在人形机器人这个新兴市场，国内厂商具备价格优势（同规格低约 30%~50%）、交付周期优势和本地化配合优势，这些在快速迭代的机器人市场中具有实质性竞争价值。人形机器人场景对电机尺寸要求（多为 10mm 以上）与医疗场景（常需 4mm 以下）不同，这为国内厂商提供了阶段性的切入窗口。
八、结语：壁垒的本质是时间
综合来看，空心杯电机的壁垒可以归纳为四个层次：
工艺壁垒（绕线技术）——最核心，周期最长，需要设计积累 + 设备迭代 + 大量良品率数据的三重叠加； 设备壁垒（绕线机自研能力）——决定工艺上限，目前国内处于突破初期； 材料与设计壁垒（磁路优化、线型设计）——与基础理论积累和长期工程经验挂钩； 客户认证壁垒（品牌黏性与历史背书）——时间积累的产物，短期最难超越。
这四层壁垒的叠加，造就了 Maxon、Faulhaber 在这一领域长达数十年的护城河。国内厂商目前的战略，是以人形机器人市场为突破口，用相对宽松的尺寸需求换取量产机会，再以规模化生产反哺工艺提升——这是一条可行的路径，但并无捷径可走。
参考资料：电机联盟行业报告、中传动网技术文章、多家券商空心杯电机行业深度研报、Maxon官网产品数据、Faulhaber官网产品数据、鸣志电器招股书及官网、鼎智科技相关公告。
