如何选择一颗合适的SiC MOSFET-开关损耗篇

4月前浏览659

最近在工作过程中遇到几次客户选型时,同一个驱动方案,选择低Rdson产品时发现测试效果还不如高Rdson型号,表现为效率提升不大,温升比较高等问题,导致客户产生疑惑,甚至怀疑器件问题,我也一度偶尔产生怀疑,但是一瞬间还是坚定肯定有原因。那如何选择合适的SiC MOSFET呢?

我们普遍认为选低Rdson的产品一定比高Rdson的产品裕量大,损耗更小,温升更小,其实不然,具体案例还要具体分析,我们可以从以下拓扑展开谈论:
1.硬开关拓扑(如Boost PFC,全桥逆变等)
痛点 :开关损耗主导总损耗,所以要重视开关损耗参数,低Rdson产品开关损耗占比比高Rdson产品多好多,在2倍以上。
2.软开关拓扑(如LLC谐振变换器)
痛点 :导通损耗占主导,所以这种应用就需要通过降低内阻来达到设计要求。

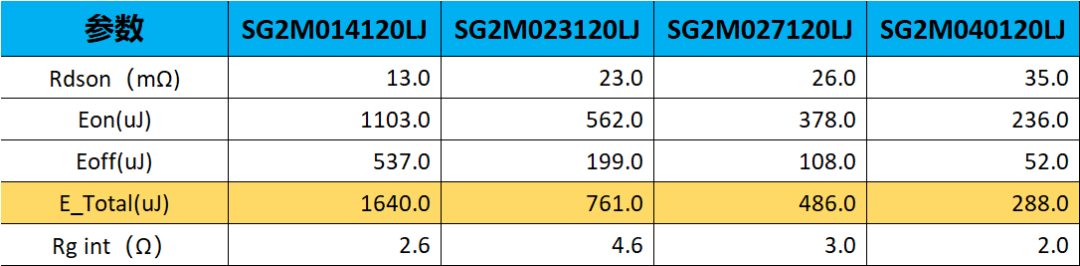

如下举例清纯半导体的几款SiC MOSFET型号的开关损耗对比数据:
从对比数据可以看出,E_Total 都已经开始成倍增加了,同时清纯产品继续保持了反向虚标的情况,如料号定义是1200V14mΩ器件,Rdson定义 TYP值13mΩ,1200V40Ω器件,Rdson TYP值为35mΩ等等。

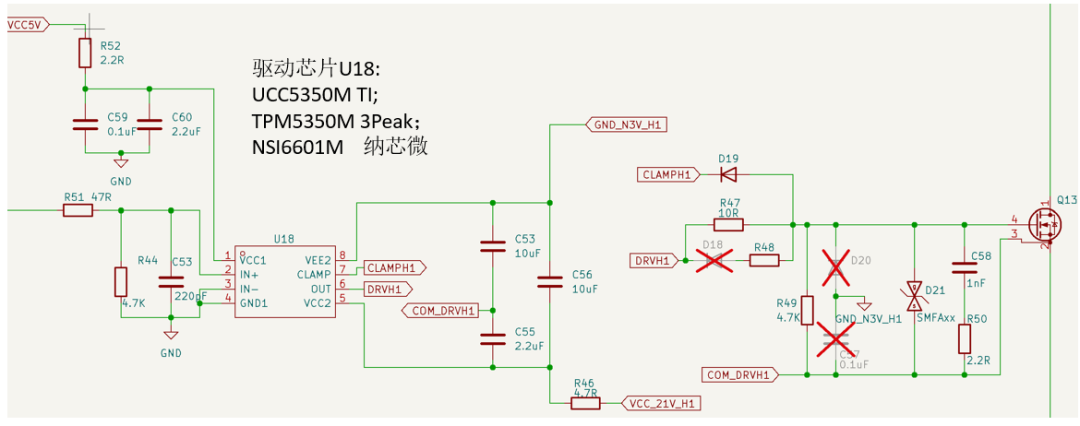

如果想要用好低Rdson产品,需要注意哪些事项呢?我们通过清纯AE部门推荐的驱动方案来粗略分析一下:
1.关注GS之间加RC吸收电路(C58,R50),C基本上加上效果比较好,R根据layout实际情况调试分析
2.关注Rg&Roff(R47,R48),一般开通损耗是关断损耗的2倍以上,所以可以试试快开慢关的情况,但是也要注意上下管的串扰,否则如果关断不及时有上下管直通风险,大概率会发生炸管。
在这分享一个仿真案例,说明选择合适器件的必要性。
如下是40KW DCDC选型案例:

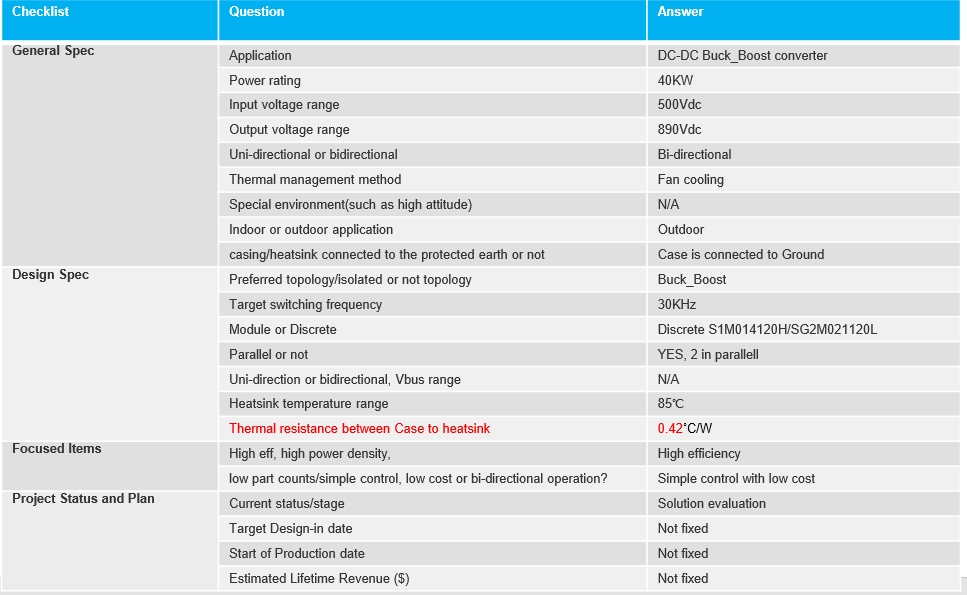

  • DCDC电池侧基本参数要求

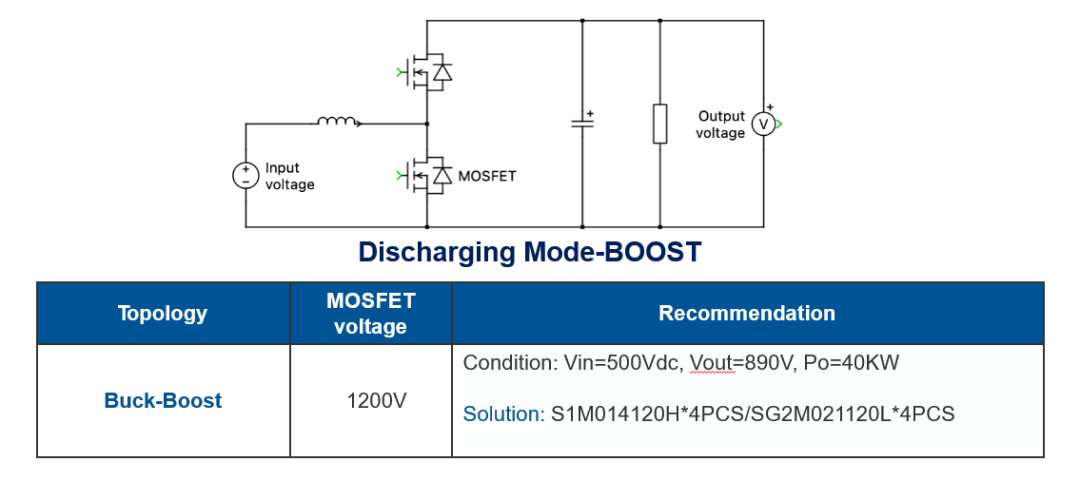

  • 拓扑和器件选型:

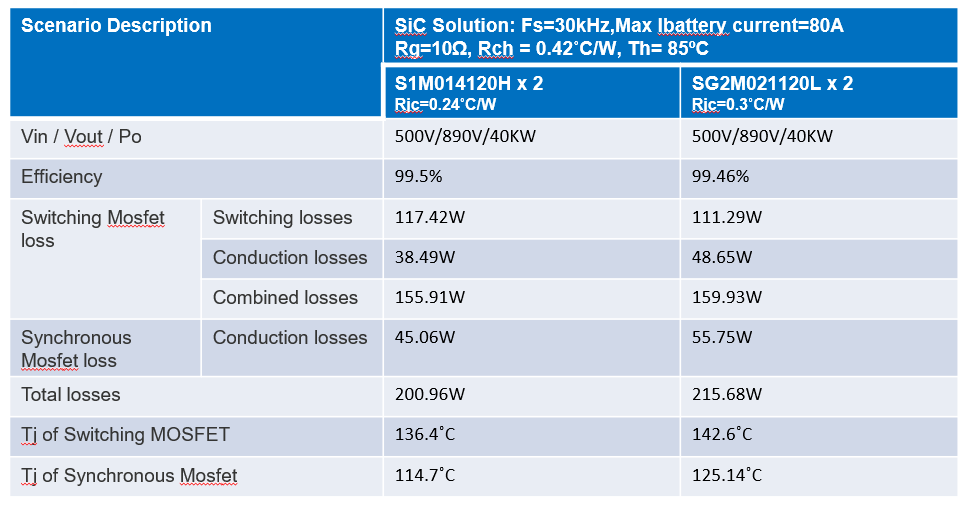

  • 仿真数据对比


从结果看,此方案选择1200V14mΩ产品比1200V21mΩ产品,效率提升的幅度有限,甚至是没啥差异,温度相差6℃,可以说也是相差不大,我们想要的结果没有达到,甚至于增加了成本。
综上所述:在SiC MOSFET 选型过程中重要原则,选择对的,不选贵的。
