一文读懂 PCS 储能变流器核心控制：PQ / VF / 下垂 / VSG 全对比

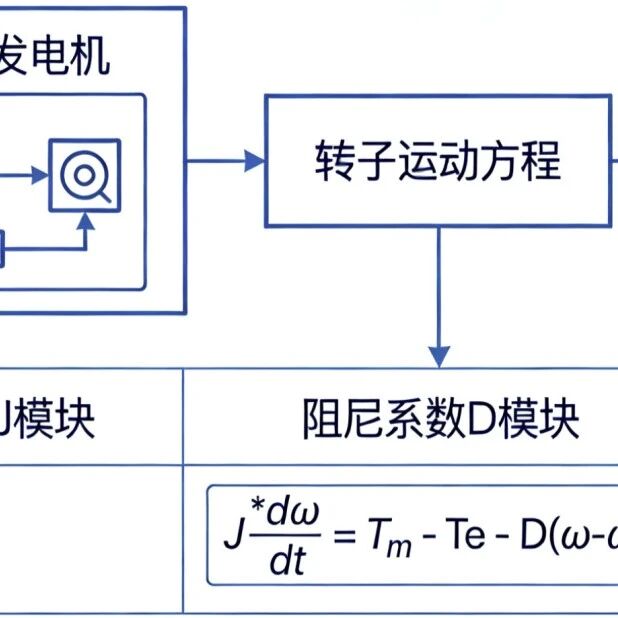

在新能源发电和储能系统中，储能逆变器是连接电池与电网的核心设备，其控制模式直接决定了系统的运行特性和功能定位。今天，我们就来深入探讨储能逆变器最常见的四种控制模式：PQ、VF、下垂和 VSG，看看它们各自的特点、应用场景以及核心参数。01PQ 控制：精准的 “功率执行者”PQ 控制，即有功 - 无功控制（P-Q Control），是最基础也是应用最广泛的控制模式。它的核心定位是 并网专用 ，逆变器在此模式下表现为一个 受控电流源 。工作原理PQ 控制通过锁相环（PLL）实时锁定电网的电压和频率，然后在 d-q 旋转坐标系下，将有功功率（P）和无功功率（Q）的控制指令解耦，通过电流闭环精确跟踪这些指令，从而实现对输出功率的精准控制。核心特点依赖电网： 必须在电网正常时才能工作，无法独立运行。响应迅速： 功率控制精度高，响应速度快，非常适合电网调度、削峰填谷和无功补偿等场景。被动跟随： 自身不具备维持电压和频率的能力，完全跟随电网的状态。关键参数电流环带宽 (f_ci)： 决定电流响应速度，典型值在 100-500 Hz。PLL 带宽 (f_pll)： 影响电网相位跟踪的精度和动态响应，典型值在 10-50 Hz。 02VF 控制：孤岛运行的 “定海神针”VF 控制，即恒压恒频控制（V-F Control），主要用于孤岛运行场景。此时，逆变器不再依赖电网，而是作为独立电压源，主动构建并维持稳定的电压幅值（V）和频率（f）。工作原理VF 控制内部会生成一个固定的额定正弦波电压和频率参考信号，然后通过电压外环和电流内环的双闭环控制结构，确保无论负载如何变化，输出的电压和频率都能保持基本恒定。核心特点独立运行： 不依赖外部电网，是孤岛微网或应急电源的主导电源。稳态精度高： 电压和频率的稳态控制精度非常高。并联难题： 多台逆变器采用 VF 控制并联时，容易产生环流，导致功率分配不均，通常需要通信线或主从控制来协调。关键参数电压环带宽 (f_cv)： 决定电压调节的精度和响应速度，典型值在 10-50 Hz。电流环带宽 (f_ci)： 用于快速限制输出电流，保护设备，典型值在 100-500 Hz。 03下垂控制：多机并联的 “智慧管家”下垂控制（Droop Control）是在 VF 控制基础上发展而来的一种进阶构网型控制模式，其核心目的是解决多机无通信并联时的功率分配问题。工作原理下垂控制巧妙地模拟了同步发电机的 “有差调节” 外特性。它引入了f-P 下垂特性（有功功率增加，频率轻微下降）和V-Q 下垂特性（无功功率增加，电压轻微下降）。这样，多台逆变器可以根据自身的容量比例，像 “智慧管家” 一样自动、公平地分担负荷，无需任何通信线。核心特点无通信并联： 可靠性高，成本低，是分布式微网的理想选择。有差调节： 电压和频率会随负载变化而有轻微波动，存在稳态误差。无惯性支撑： 与 VF 控制类似，不具备对电网频率波动的缓冲能力。关键参数有功下垂系数 (m)： 决定频率随有功功率变化的斜率，典型值在 0.01-0.1 Hz/kW。无功下垂系数 (n)： 决定电压随无功功率变化的斜率，典型值在 0.001-0.01 V/kVar。 04VSG 控制：未来电网的 “稳定基石”VSG 控制，即虚拟同步发电机控制（Virtual Synchronous Generator），是目前最先进的构网型控制技术。它不仅具备下垂控制的优点，还创新性地引入了虚拟惯量和阻尼，旨在模拟传统同步发电机的动态特性。工作原理VSG 控制通过完整模拟同步发电机的转子运动方程，在下垂控制的基础上加入了虚拟惯量（J）和阻尼系数（D）。这使得逆变器能够像真正的同步发电机一样，对电网的频率和电压波动做出 “惯性” 响应，提供阻尼支撑，从而显著提升系统的稳定性。核心特点主动构网 + 惯性支撑： 能够有效抑制频率和电压的快速波动，特别适合高比例新能源接入的弱电网或孤岛微网。并离网无缝切换： 兼顾了并网运行时的电网支撑能力和孤岛运行时的独立供电能力。算法复杂： 对控制器的算力要求较高，实现难度也更大。关键参数虚拟惯量 (J)： 模拟发电机转子惯量，抑制频率快速变化，典型值在 0.1-10 s²。阻尼系数 (D)： 提供阻尼，抑制系统振荡，典型值在 1-100 kW/Hz。 05总结与选型建议 选型逻辑并网运行： 优先选择PQ 控制以实现精准的功率调度；若电网较弱或有调频需求，则选择VSG 控制。孤岛单台运行： 优先选择VF 控制以获得稳定的电压和频率。孤岛多台并联： 优先选择下垂控制实现无通信功率均分；若追求更高的系统稳定性，则选择VSG 控制。并离网切换频繁： VSG 控制是最佳选择，可实现无缝过渡。说明：本文来源网络；文中观点仅供分享交流，不代表本公众 号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。来源：电力电子技术与新能源
