婚礼帐篷下的奥秘：一文读懂传递函数与频响函数的“血缘关系”
从“三维曲面”到“一条曲线”：核心关系一目了然

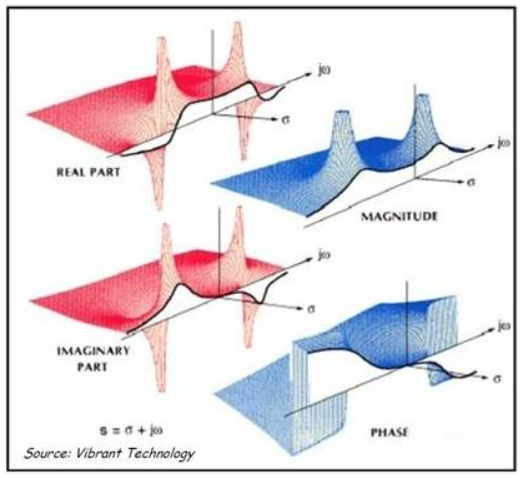

想象一下系统传递函数。它是一个复变函数，其幅值可以描绘成一个三维的曲面。这个曲面由两个变量决定：σ（实部，与阻尼等相关） 和 ω（虚部，频率）。这个曲面就像一张起伏的“帐篷”（如图1所示），其上每一点的高度代表了该复频率（σ + jω）处的传递函数幅值。
图1 系统传递函数

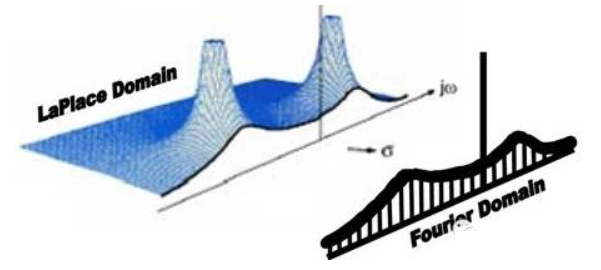

那么，我们实验中在频谱分析仪上直接测量到的那条熟悉的曲线——频响函数——又从何而来呢？答案就藏在一个特殊的“切片”里。当我们令σ = 0，即沿着复平面的jω轴（纯虚轴）去评估这个传递函数时，所得到的那个切片，就是我们常说的频响函数。 这相当于从那个三维的“帐篷曲面”上，切下了频率轴（ω）这一条线，并将其投影成二维图形（如图2所示）。所以，频响函数是传递函数在无阻尼（或更准确说，是沿频率轴）特定条件下的“身影”，它从包含更多信息的曲面，简化为了仅随频率变化的一条曲线。
图2 系统传递函数（幅频）及频响函数
一个绝妙的“婚礼帐篷”比喻
为了让大家理解得更透彻，我们不妨跟随原文，走进一场婚礼。假设这个传递函数曲面就是一顶婚礼帐篷。

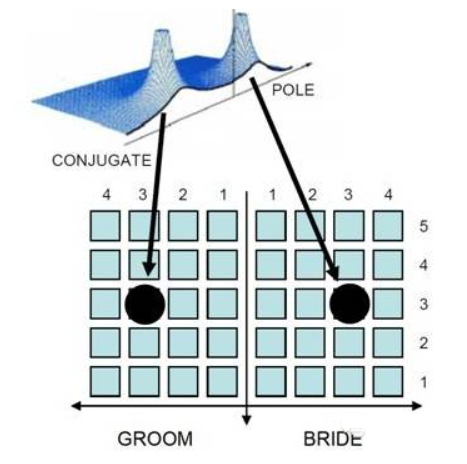

帐篷的支柱：帐篷有两根主要的柱子，它们的位置就对应着传递函数的极点（或系统的根）。重要的是，在极点处，传递函数的值是没有定义的（计算会趋于无穷大），这就像没有人能坐在帐篷柱子的正下方一样。
帐篷下的座位：帐篷下的座位分为新郎方和新娘方，这正好对应着一对共轭复数极点。你在任何一方某个具体座位（对应特定的σ和ω坐标）抬头，看到头顶的帐篷高度，就是在该复频率点的传递函数幅值。而在共轭的另一方，总存在一个镜像座位，其头顶的帐篷高度（幅值）是相同的。
最重要的“头排”：那么频响函数坐在哪里呢？它就坐在沿着jω轴的那一排座位上，这是整个帐篷中非常特殊的一个切面（如图3所示）。傅里叶分析主要关注的就是这一排的信息。当我们坐在这排座位上观察头顶的帐篷高度随座位号（频率ω）的变化，我们描绘出来的那条曲线，就是频响函数。
图 3 传递函数切片表示法
总结一下
简单来说：
系统传递函数是一个更广义的复数域函数，描述系统在全复平面（σ, ω）上的响应特性，像一个三维曲面。
频响函数是系统传递函数在σ=0（即s=jω） 这条路径（纯虚轴）上的特例，是我们实际测量和分析中最常接触到的形式，表现为二维的幅频/相频曲线。
两者的关系，就如同一个立体帐篷与其沿着某一排座位切开的侧面轮廓之间的关系。传递函数蕴含了系统更全面的动力学特性（包括与阻尼密切相关的实部σ），而频响函数是其在纯频率轴上的直观呈现。
希望这个“婚礼帐篷”的比喻，能帮助你形象地理解传递函数与频响函数之间既紧密联系又有所区别的奇妙关系。下次当你看到频响曲线时，或许可以会心一笑，想起它背后那个广阔的“帐篷曲面”世界。
本文内容基于模态分析专家Peter Avitabile教授的文章《模态空间(七十一)》编译整理。原文通过生动的类比，澄清了传递函数与频响函数的核心概念。Peter Avitabile教授是美国麻省大学洛威尔校区UMass Lowell机械工程系模态分析和控制实验室的主任。模态空间系列文章的英文原文链接：http://sdasl.uml.edu/umlspace/mspace.html。
