Icepak|06共节点网格划分

导读：介绍Icepak网格划分示例。

1、使用简单的全局网格参数。

2、显示网格，并计算网格质量。

3、使用局部网格细化工具。

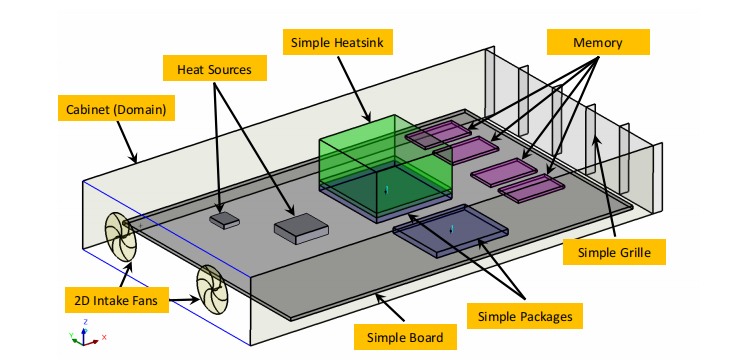

4、了解几何图形间隙对网格的影响。采用《04建模实例》所建模型进行网格划分。

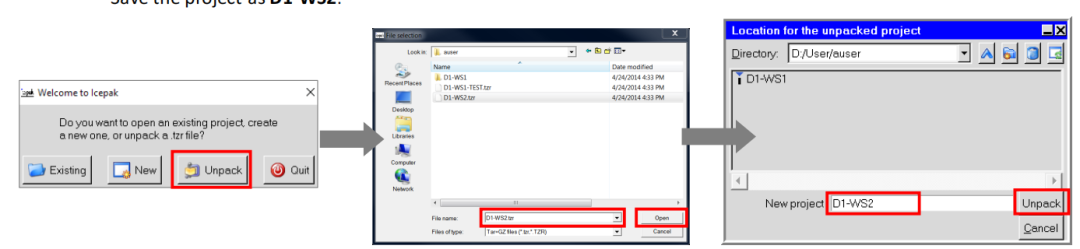

打开Icepak后，

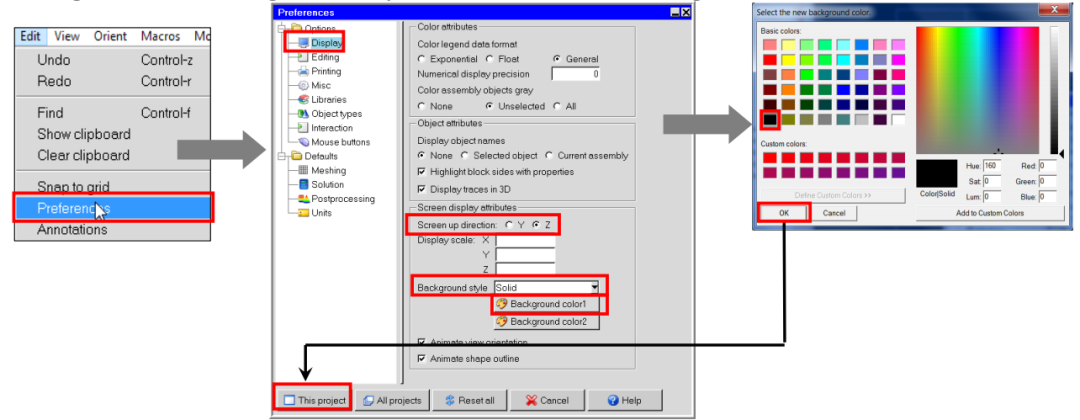

修改背景颜色：Edit → Preferences，或者快捷键Shift + p，打开Preferences面板

打开网格命名面板

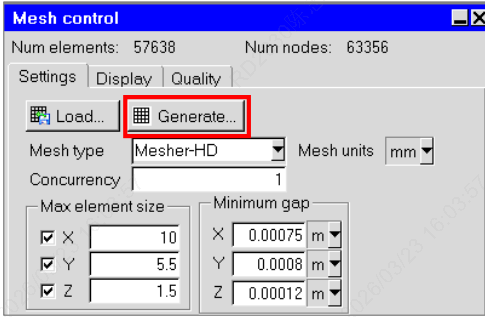

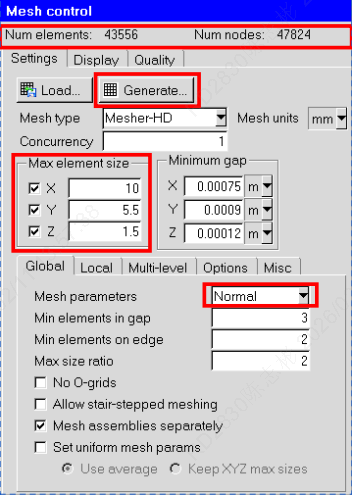

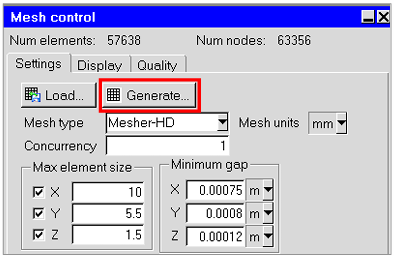

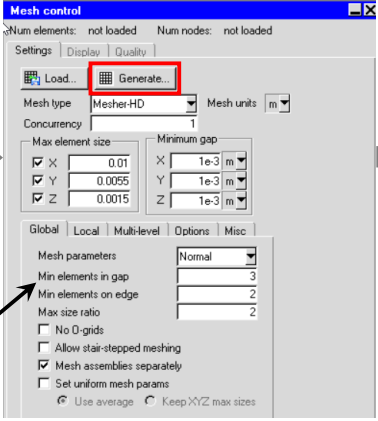

点击Generate就可以直接生成网格：

Max element sizes默认尺寸是Cabinet各个方向的1/20

Minimum gaps是每个方向上最小组件厚度的𝟏/𝟏𝟎

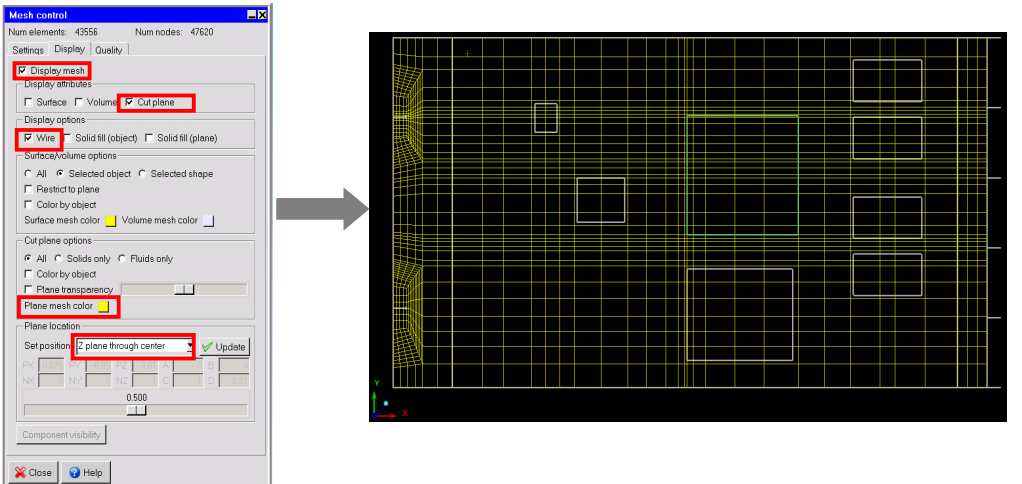

• 通过将平面位置设置为可通过中心的Z平面，来显示中间Z平面上的网格线；

• 平面网格颜色控制在剪切平面上显示的网格线的颜色。

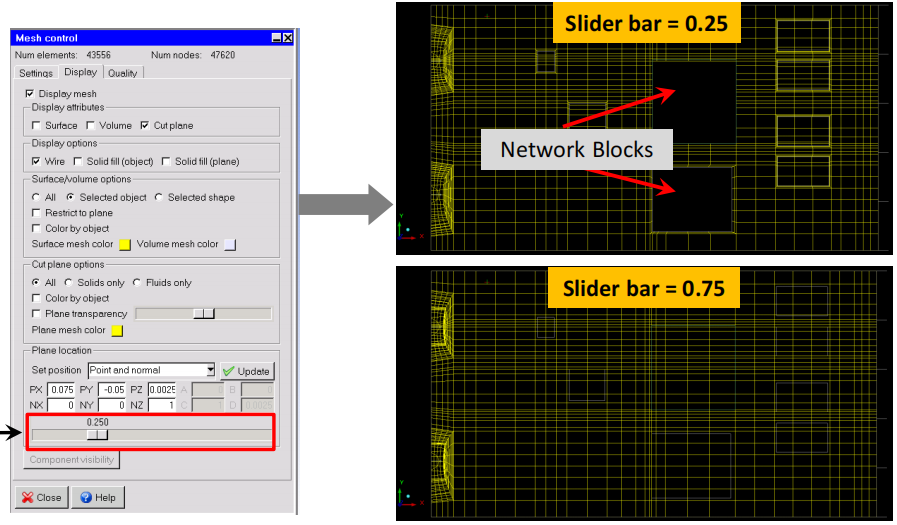

• 使用滑块条查看不同Z平面上的剪切平面网格：

• 可以注意到部分块的内部没有网格化（滑块条=0.25）

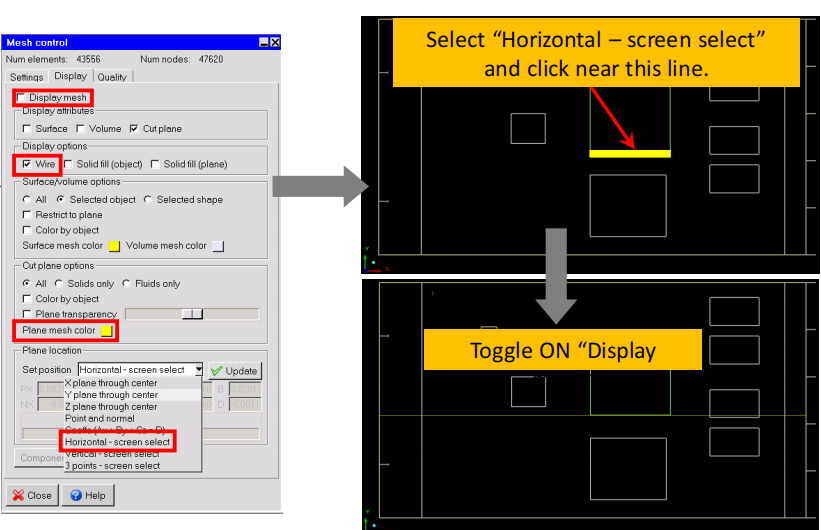

• 屏幕选择工具对于查看特定位置上的网格

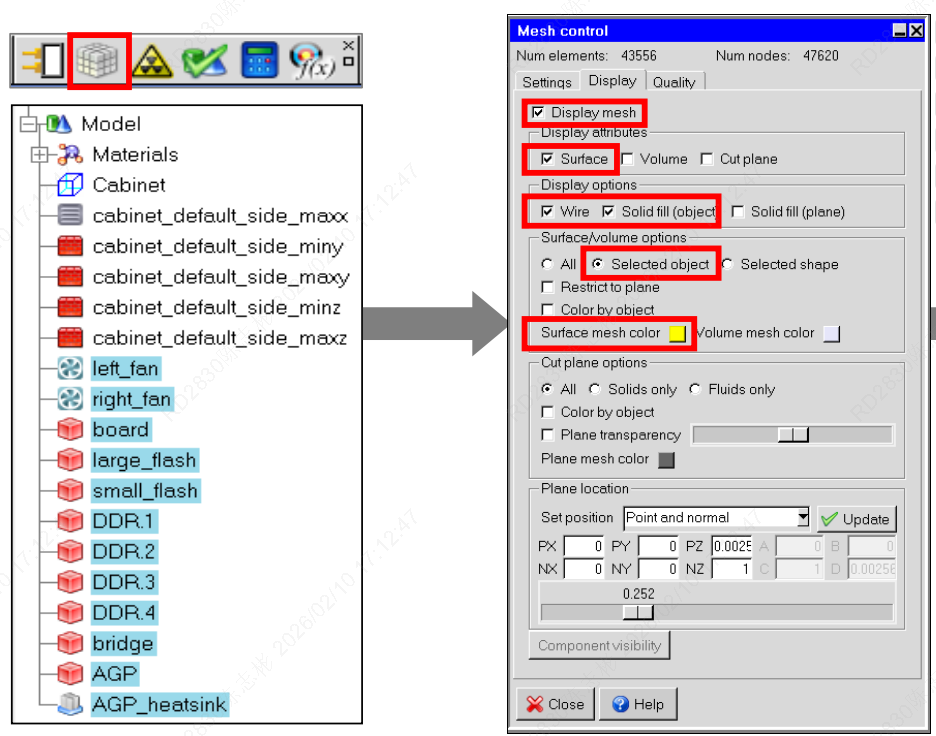

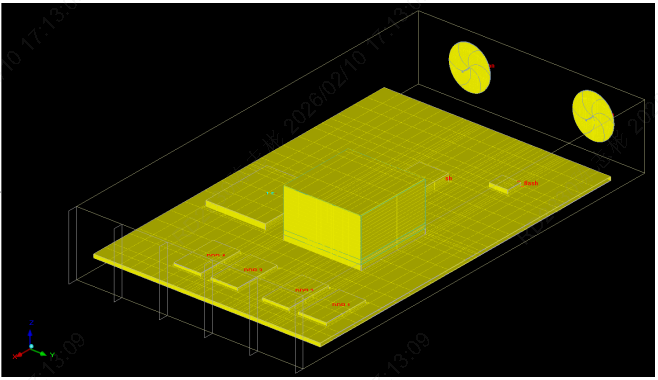

• 按Ctrl或Shift键可选中模型树中的对象，进行网格显示

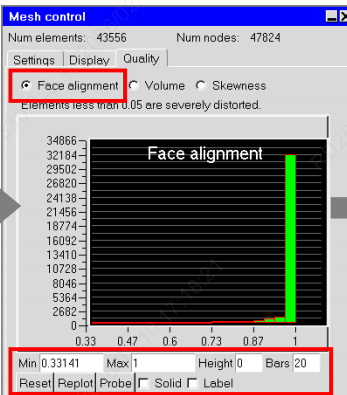

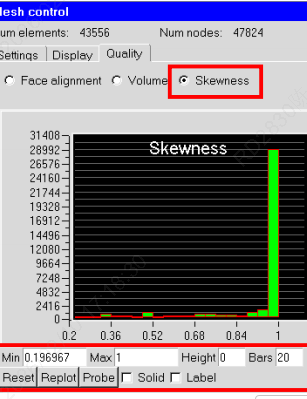

• Face alignment > 0.05
• Skewness > 0.02

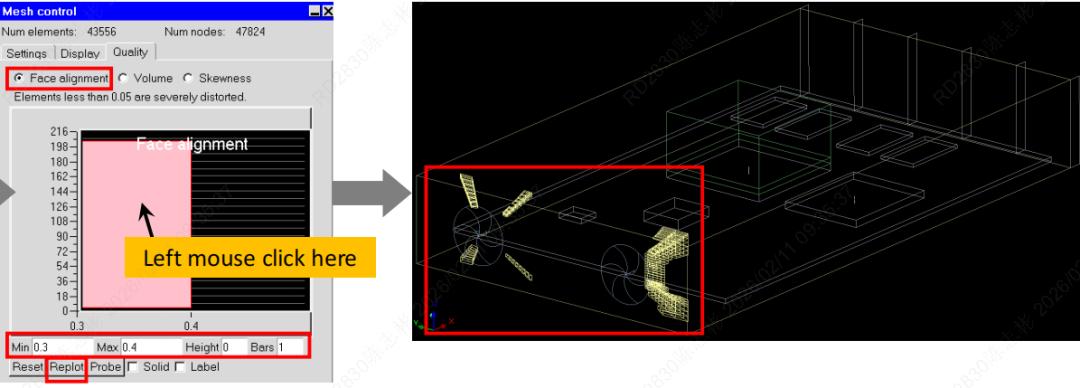

• 调整直方图范围以定位质量最低的网格
• 点击“Replot”，或在网格控件输入框内移动光标后按回车键。
• 左键单击直方图柱状图以在图形用户界面（GUI）中显示网格

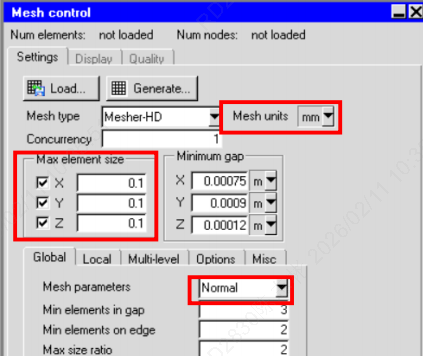

• 将Mesh units更改为毫米

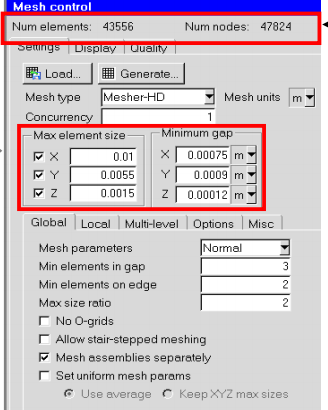

• 输入新的Max element sizes

• 将Mesh parameters恢复为Normal。此时网格将包含超过600W网格。

• 恢复至先前采用的Max element sizes

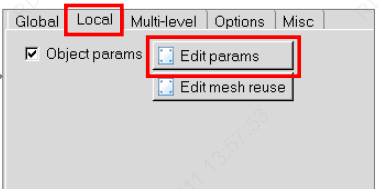

• 切换至Local标签并激活Object params

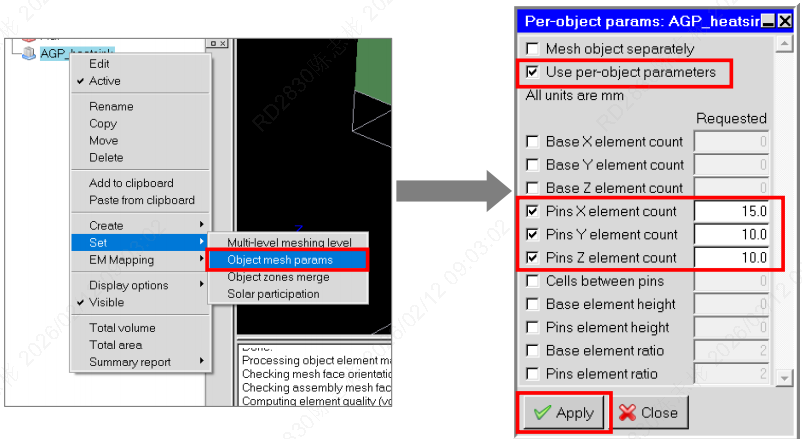

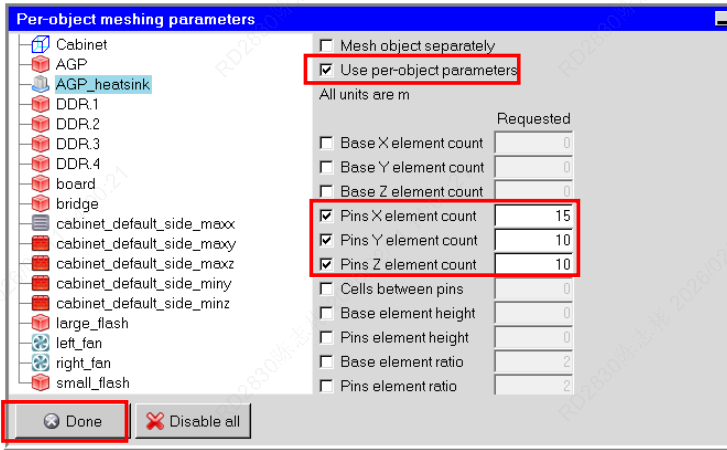

• 按如下所示更改AGP_heatsinkpins的网格尺寸，重新生成网格

• 可以通过右键单击模型树中的对象来修改每个对象的参数

• 创建Block

• 创建网格

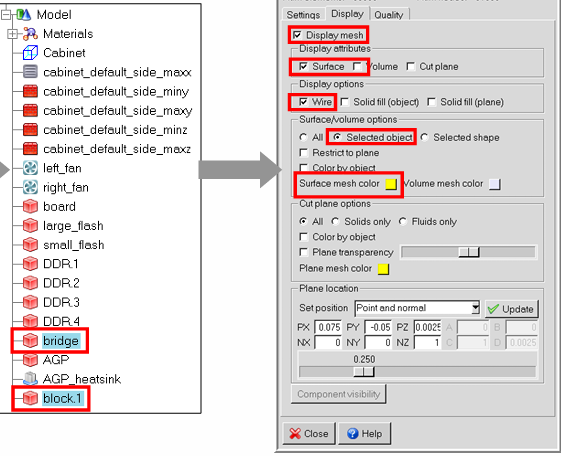

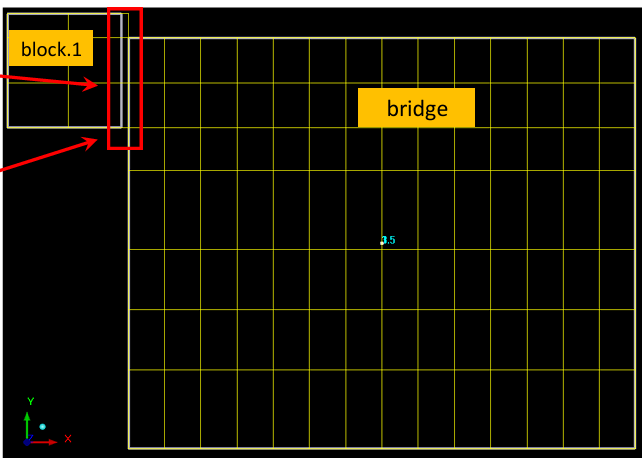

• 选择bridge跟block.1显示网格
• 当间距小于Minimum gap时，间距就会自动被忽略，如下图所示

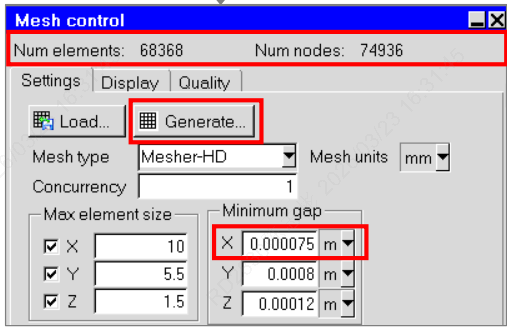

• 减小Minimum gap，重新生成网格
• 两个物体之间的间隙现包含一个流体区域，大于Minimum gap的间隙将被精确网格化

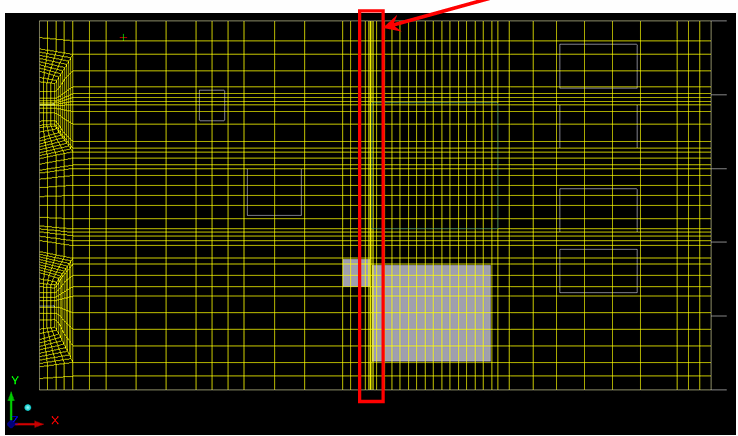

• 沿三个方向（X、Y、Z）检查切片网格以识别微小间隙，在存在网格线簇的区域，可能存在几何间隙

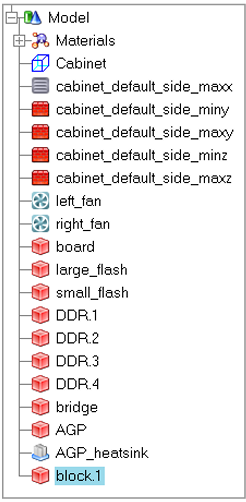

• 选择模型树中的block.1

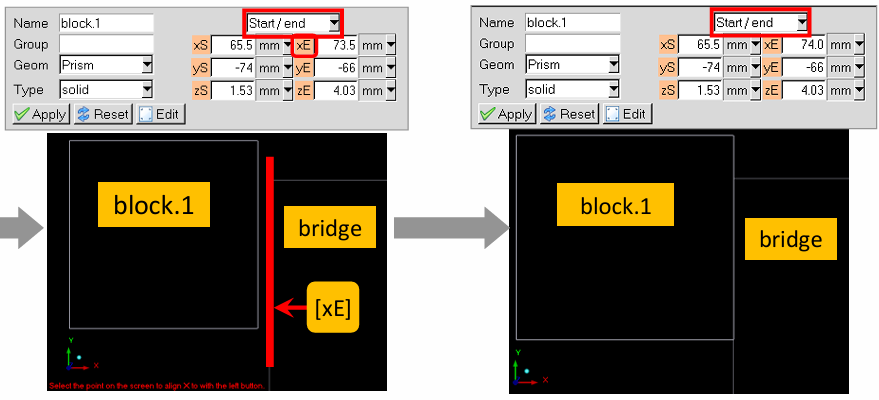

• 在编辑窗口中，将类型更改为 Start/end（位于图形用户界面GUI的右下角）

• 左击xE

• 左键点击需要对齐的几何体（bridge的最小X面）。

• 使用简单的全局网格参数
• 在切割平面和物体表面显示网格
• 计算网格质量并定位低质量单元
• 利用每个对象的参数对局部网格进行细化
• 理解几何间隙对网格的影响
• 使用捕捉按钮快速消除几何间隙
