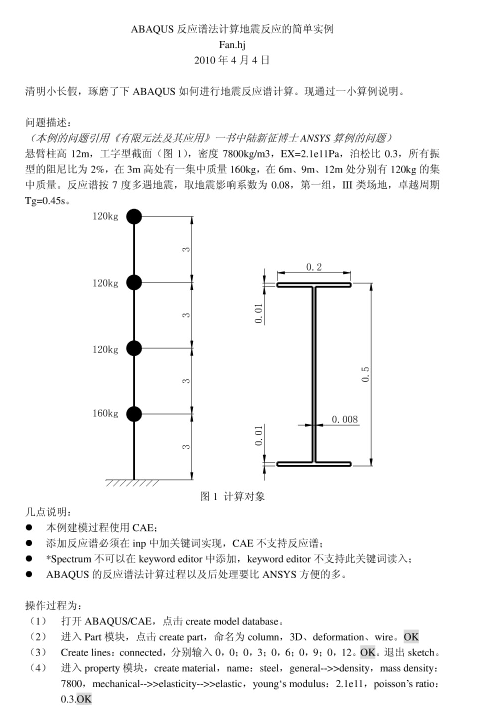

ABAQUS反应谱法计算地震反应的简单实例问题描述：（木例的问题引用《有限元法及其应用》一书中陆新征博士ANSYS算例的问题）悬臂柱高12m,工字型截面（图1）,密度7800kg/m3,EX=2.1ellPa,泊松比0.3,所有振型的阻尼比为2%,在3m高处行-集中质量160kg,在6m、9m、12m处分别为120kg的集中质量。反应谱按7度多遇地震，取地震影响系数为0.08,第一组，III类场地，卓越周期Tg=0.45s,几点说明：本例建模过程使用CAE:添加反应谱必须在inp中加关键词实现，CAE不支持反应谱；*Spectrum不可以在keywordeditor中添力口，keywordeditor不支持此关键词读入:ABAQUS的反应谱法计算过程以及后处理耍比ANSYS方便的多。操作过程为：(1)打开ABAQUS/CAE,点击createmodeldatabase0(2)进入Part模块，点击createpart,命名为column,3D、deformationwire。OK(3)Createlines：connected,分别输入0,0：0,3；0,6：0»9：0,12cOK。退出sketch。(4)进入property模块，creatematerial,name：steel»general-»density»massdensity：7800,mechanical—»elasticity—»elastic,young'smodulus：2.1el1»poisson'sratio：0.3.OK（5）Createsection,name：I,category：beam,type：beam.Continue,createprofile,name:I,shape:I,按图1尺寸输入界面尺寸，ok。在profilename选择I,materialname选择steelcOk0（6）Assignsection,选择全部，done,弹出的对话框选择section：I,Oh（7）Assignbeamorientation,选择全部，默认值，OK.（8）View—»partdisplayoptions,在弹出的对话框里勾选，renderbeamprofiles,以可视化梁截面形状。（9）添力口集中质量,Special—»inertia—»create,name：massl,type：pointmass/inertia>continue*选择0,3位置点，done»mass：160,ok。create,name：mass2,type：pointmass/inertia«continue*选择0,6；0»9：0,12位置点（按shift多选），done»mass：120»Ok,dismiss0（10）Assembly—»instancepart,instancetype选dependent（meshonpart）,Ok.（11）Step—»createstep,name：step-1»proceduretype选freqency>continue,在basic选项卡中，eigensolver选择频率提取方法，木例选用lanczos法，numberofeigenvaluesrequest,选value,输入10。OkeMcreatestep>createstep,name：step-2,proceduretype选responsespectrum,continue*在basic选项卡中，excitations选择单向singledirection,sumations选择squarerootofthesumofsquares（SRSS）法，useresponsespectrum：sp（反应谱的name,后面再inp中添加）,方向余弦（0,0,1）,scalefactor：1.进入damping选项卡，阻尼使用吏接模态（directmodal）,勾选directdampingdata,startmode：1,endmode：8,criticaldampingfraction：0.02。Ok（12）进入load模块,Load—»createboundarycondition,name：fixed,step选择initial*categorymechanical,typesdisplacement/rotation,continue,选择0,0点，done»勾选ul~ur3所有6个自由度。Ok。（13）进入mesh模块,object选择part,点seededgebynumber,选择所有杆,done*输入3,done,点assignelementtype,选择全部杆,done,默认B31,ok。点meshpart,yes。（14）进入job模块，name：demo-spc»source：model,continue,默认，0匕进入jobmanager,点击writeinput,在T.作目录生成demo-spc.inp文件。（15）进入ABAQUS工作目录，使用UltraEdit软件（或其他类似软件）打开demo-spc.inp,*Boundary关键词的后面加如下根据问题叙述确定的反应谱：*Spectrum,type=acceleration,name=sp0.1543,0.167,00.1915,0.25,00.2102,0.333,00.2241,0.444,00.25,0.5,00.3295,0.667,00.4843,1,00.5987,1.25,00.7868,1.667,01.0342,2.222,01.0342,10,00.3528,10000,0第一列为加速度，第二列为频率（图2）保存。（16）进入job模块，createjob.name：spc,source选择inputfile,inputfileselect：工作目录下的demo-spc.inp,continues,默认，ok,UAjobmanager,选择spc,submit,计算成功！（17）点击results进入后处理模块，可以看到最大位移为3.159cm,这与陆博士讲解的ANSYS结果3.1611cm基木一致。可以在看工.作目录下的spc.dat文件得到详细的频率和模态分析结果（图34）免责声明：本页面/内容部分素材来源于互联网公开信息，旨在传递更多信息，不代表本平台立场。版权归原作者或机构所有，如涉及侵权，请通过平台联系我们，我们将在核实后第一时间处理。本平台对转载内容的真实性、准确性不作任何保证，用户需自行判断并承担使用风险。
