详细解析芯片封装知识：从基础到应用，一文吃透

4月前浏览789

芯片作为现代科技的核心载体，其性能的发挥不仅依赖于芯片内核的设计与制造，更离不开封装技术的支撑。封装是芯片从实验室走向实际应用的关键一步，贯穿于芯片产业链的下游环节，直接影响芯片的可靠性、性能表现、成本控制及应用场景适配。本文将从基础概念入手，全面、详细地拆解芯片封装的核心知识，帮助大家彻底理解这一“芯片外衣”的重要价值。

No.1 芯片封装的核心概念

从本质上讲，芯片封装是将半导体晶圆上切割好的裸芯片（硅片），通过特定工艺进行固定、密封，并将芯片上的电路管脚，通过导线接引到外部接头（引脚），使其能够与印制电路板（PCB）及其他电子器件实现电气连接、机械固定的过程。

简单来说，裸芯片本身是极其微小、脆弱的，无法直接与外界接触、安装和使用，而封装就相当于给裸芯片穿上了一件“保护衣”，同时搭建了裸芯片与外部电路沟通的“桥梁”。这里的“封装形式”，就是指安装半导体集成电路芯片的外壳，其材质、结构、引脚设计等，均根据芯片的用途、性能需求进行定制。

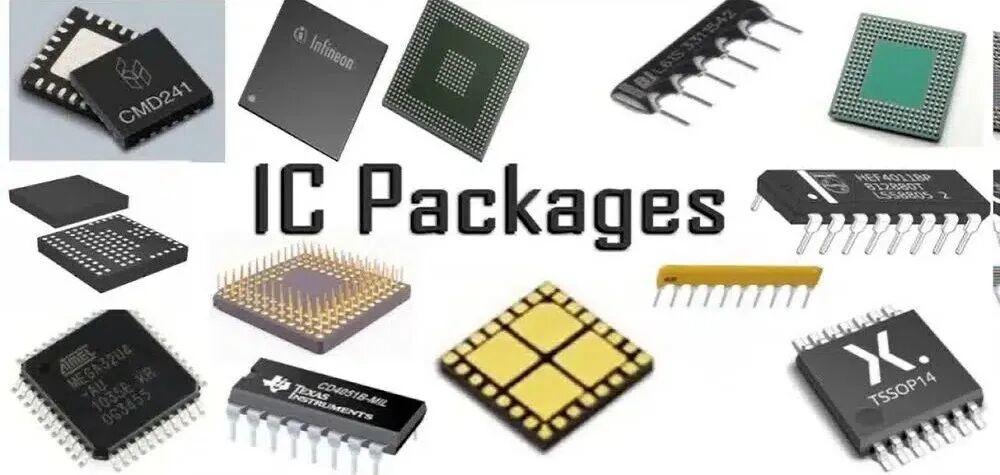

IC package - an ultimate guide - IBE Electronics

需要明确的是，封装并非简单的“包裹”，而是一项融合了材料学、机械工程、电子工程等多学科的复杂技术，其技术水平直接决定了芯片的最终应用体验。

No.2 芯片封装的核心作用

封装的作用远不止“保护”这么简单，它是芯片能够稳定工作、实现规模化应用的关键，主要体现在以下4个核心方面，缺一不可：

1. 物理与化学保护

裸芯片的核心是硅片，其内部电路极其精密，对外部环境非常敏感。封装能够将裸芯片与外界的空气、水分、灰尘、杂质等隔离开来，防止杂质腐蚀芯片电路、水分导致短路，同时避免芯片受到机械冲击、振动、磨损等物理损伤，从而保障芯片的电气性能稳定，延长芯片的使用寿命。

2. 电气连接与信号传输

裸芯片上的电路管脚极其微小，无法直接与PCB板、其他电子器件连接。封装通过内部导线，将芯片上的管脚接引到封装外壳的引脚（外部接头），再通过引脚与PCB板上的导线连接，实现芯片内部电路与外部电路的电气导通。同时，合理的封装设计能够减少信号传输过程中的延迟、干扰和损耗，保障信号传输的稳定性和完整性，充分发挥芯片的性能。

3. 散热辅助

芯片在工作过程中会产生大量热量，若热量无法及时散发，会导致芯片温度升高，进而降低性能、缩短寿命，甚至烧毁芯片。封装外壳能够作为热量传导的载体，将芯片产生的热量传递到外部散热结构（如散热片、散热风扇），辅助芯片散热，确保芯片在合理的温度范围内稳定工作。尤其是高性能芯片（如CPU、GPU），封装的散热性能直接决定其极限性能的发挥。

4. 便捷安装与规模化应用

裸芯片体积微小（通常只有几毫米甚至更小），无法直接手动安装和焊接。封装后的芯片，通过标准化的引脚设计和外形尺寸，能够适配自动化焊接、插件等生产工艺，便于大规模组装到PCB板上，降低生产难度、提高生产效率，推动芯片的规模化应用。

No.3 衡量芯片封装技术的核心指标与设计原则

一款封装技术的先进与否，有明确的衡量标准，而封装设计过程中，也需要遵循特定的原则，以平衡性能、成本和实用性。

1. 核心衡量指标

判断封装技术先进程度的核心指标是「芯片面积与封装面积之比」（也称为封装效率），这个比值越接近1，说明封装的紧凑度越高、材料利用率越高，封装技术越先进。例如，先进的CSP封装（芯片级封装），其芯片面积与封装面积之比可接近1:1，是目前封装效率最高的技术之一。

除此之外，还有3个辅助衡量指标：引脚密度（单位面积内的引脚数量）、信号延迟、散热效率，这三个指标共同决定了封装的综合性能。

2. 封装设计的3大核心原则

工程师在进行封装设计时，需围绕以下3个原则展开，兼顾性能与实用性：

效率优先：尽量提升封装效率，使芯片面积与封装面积接近1:1，减少材料浪费，缩小封装体积，适配小型化电子设备的需求；
性能保障：引脚设计尽量短小，缩短信号传输路径，减少信号延迟和损耗；同时拉大引脚间距，避免引脚间的电气干扰，确保信号传输稳定；
散热适配：根据芯片的功耗，设计合适的封装厚度和材质，确保散热效率，避免芯片过热；对于高功耗芯片，还需搭配专用的散热结构设计。

No.3 芯片封装的发展历程与分类

随着芯片集成度的不断提升（从早期的小规模集成电路，到如今的超大规模集成电路），芯片的引脚数量不断增加、体积不断缩小、功耗不断提升，封装技术也随之迭代升级，经历了从简单到复杂、从低效到高效的发展过程。

1. 核心发展进程

封装技术的发展，主要围绕结构、材料、引脚形状、装配方式四个维度迭代，具体进程如下：

结构方面：早期晶体管TO封装（如TO-89、TO-92）→ 双列直插DIP封装 → PLCC封装 → QFP封装 → BGA封装 → CSP芯片级封装；
材料方面：金属、陶瓷（早期高端封装）→ 陶瓷、塑料（过渡阶段）→ 塑料（主流封装，成本低、易量产）；注：军工、宇航等高端场景，仍广泛使用金属封装，因其抗干扰、耐高温、可靠性更强；
引脚形状：长引线直插 → 短引线/无引线贴装 → 球状凸点（BGA、CSP封装核心引脚形式）；
装配方式：通孔插装（DIP封装为主）→ 表面组装（SMD贴片封装为主）→ 直接安装（CSP封装，可直接贴装在PCB表面）。

2. 两大主流封装分类（按安装方式）

目前，市场上的封装形式主要分为两大类，覆盖了绝大多数芯片的应用场景：

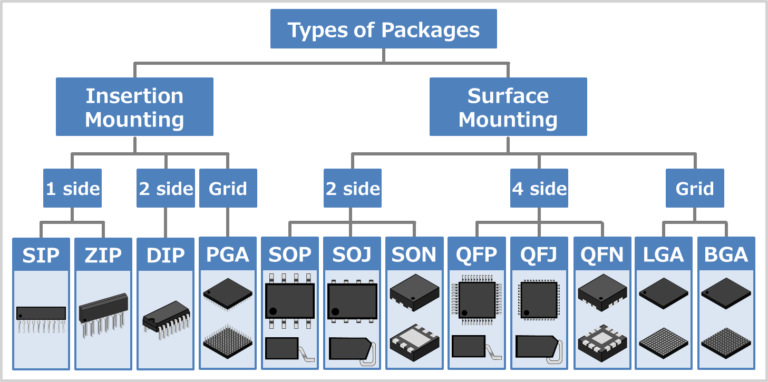

Types of IC Packages - Electrical Information

（1）DIP双列直插封装

属于早期的插装型封装，引脚从封装两侧对称引出，呈直插式设计，封装材料主要为塑料和陶瓷。其优点是结构简单、成本低、焊接方便，缺点是体积大、封装效率低、引脚数量有限（通常不超过40引脚），目前主要用于低端逻辑IC、单片机、电源管理芯片等对体积要求不高的场景。

（2）SMD贴片封装

是目前市场的主流封装类型，引脚采用贴片式设计，可直接贴装在PCB板表面，无需通孔。其优点是体积小、封装效率高、引脚数量多、适配自动化量产，缺点是焊接工艺要求较高。SMD贴片封装衍生出了多种细分类型，是目前中高端芯片的主要封装形式，如SOP、TSOP、BGA、CSP等。

No.5、常见芯片封装形式详细解析

不同的封装形式，适配不同的芯片类型、性能需求和应用场景，下面重点介绍7种最常见、应用最广泛的封装形式，明确其结构特点、优势及适用场景：

1. SOP/SOIC 封装（小外形封装）

全称Small Outline Package，由菲利浦公司于1968～1969年研发成功，是最早的贴片封装之一，也是目前应用最广泛的贴片封装类型。

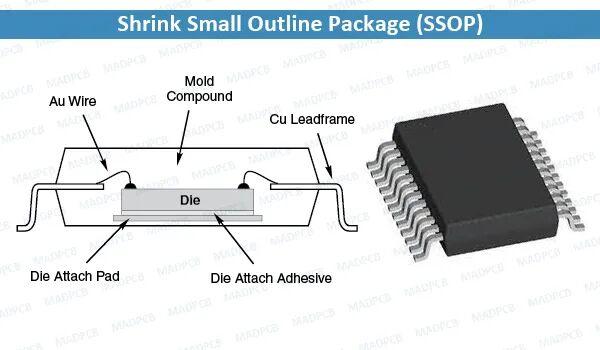

SSOP -Shrink Small Outline Package: SMD and PCB Assembly | MADPCB

结构特点：引脚从封装两侧引出，呈“翼形”，封装厚度较薄，体积小巧，芯片面积与封装面积之比适中；在此基础上，衍生出多种细分类型，如SOJ（J型引脚小外形封装，引脚呈J形，贴合封装侧面）、TSOP（薄小外形封装，厚度更薄）、VSOP（甚小外形封装，体积更小）、SSOP（缩小型SOP，引脚间距更小）等。

优势：结构简单、成本低、封装效率较高、适配自动化贴装；

适用场景：中低端模拟IC、逻辑IC、电源管理芯片、小型单片机等，引脚数量通常在8-44引脚之间。

2. DIP 封装（双列直插式封装）

全称Double In-line Package，是最经典、最基础的插装型封装，也是早期芯片的主流封装形式。

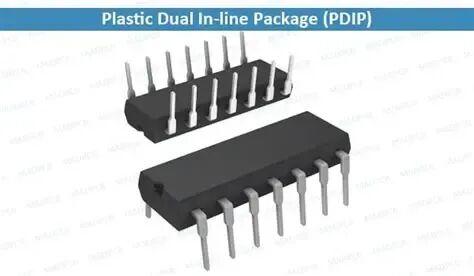

PDIP: Plastic Dual In-line Package (PDIP) | MADPCB

结构特点：引脚从封装两侧对称引出，呈直插式，封装外形为长方形，材质主要为塑料（低成本）和陶瓷（高可靠性）；

优势：结构简单、焊接方便、成本极低、故障率低；

适用场景：低端逻辑IC、存贮器LSI、微机电路、电源芯片、单片机等，引脚数量通常在4-40引脚之间，目前逐渐被贴片封装替代，但在一些对成本敏感、对体积无要求的场景（如工业控制、家电维修）仍广泛使用。

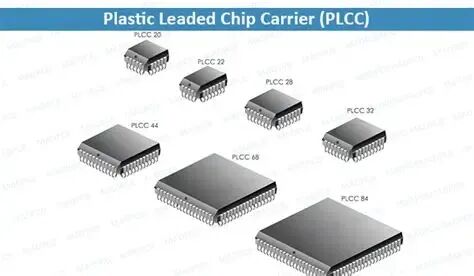

3. PLCC 封装（塑封J引线芯片封装）

全称Plastic Leaded Chip Carrier，属于贴片封装的一种，主打“小型化、高可靠性”。

PLCC -Plastic Leaded Chip Carrier, Chip Package | MADPCB

结构特点：外形呈正方形，四周均设有J型引脚（引脚向封装底部弯曲，贴合封装侧面），无需占用过多PCB板空间，体积远小于DIP封装；

优势：外形小巧、可靠性高、适配SMT表面安装技术，引脚数量较多（通常32-128引脚）；

适用场景：中高端单片机、逻辑IC、通信芯片等，对体积和可靠性有一定要求的场景。

4. TQFP 封装（薄塑封四角扁平封装）

全称Thin Quad Flat Package，属于四边扁平封装的一种，主打“薄型、小型化”。

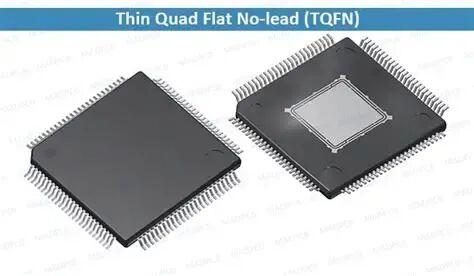

TQFP: Thin Quad Flat Pack (QFP) Package | MADPCB

结构特点：外形呈正方形，四边均设有薄型引脚（引脚呈翼形，向封装外侧延伸），封装厚度极薄（通常在1mm以下），体积小巧；

优势：空间利用率高，能有效节省PCB板空间，适配小型化电子设备，引脚数量较多（通常44-256引脚）；

适用场景：对空间要求较高的场景，如PCMCIA卡、网络器件、便携式电子设备（手机、平板）的芯片，几乎所有ALTERA的CPLD/FPGA芯片都采用这种封装。

5. PQFP 封装（塑封四角扁平封装）

全称Plastic Quad Flat Package，与TQFP同属四边扁平封装，主打“高引脚密度”。

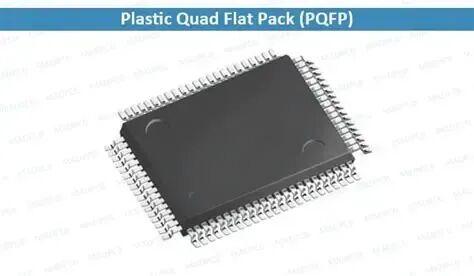

PQFP: Plastic Quad Flat Pack (QFN) Package | MADPCB

结构特点：外形呈正方形，四边均设有引脚，引脚间距小（通常0.4-0.8mm）、管脚纤细，封装厚度略厚于TQFP；

优势：引脚数量多（通常100-400引脚），适配高集成度芯片；

适用场景：大规模或超大规模集成电路，如高端单片机、DSP芯片、FPGA芯片等，对引脚数量要求较高的场景。

6. TSOP 封装（薄型小尺寸封装）

全称Thin Small Outline Package，是SOP封装的薄型衍生版本，主打“高频、小型化”。

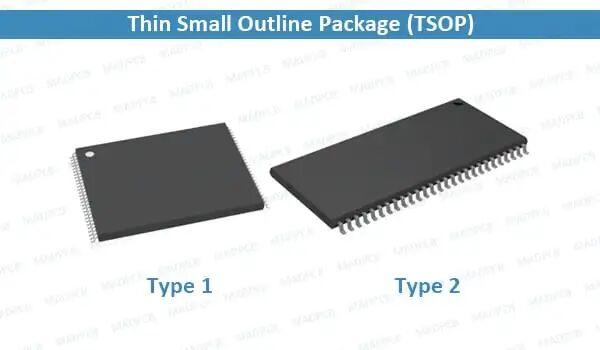

TSOP: Thin Small Outline Package (SOP) | MADPCB

结构特点：引脚从封装两侧引出，呈翼形，封装厚度极薄（通常0.5-1mm），引脚间距较小；

优势：寄生参数小（电流变化时，输出电压扰动小），适合高频应用，操作方便、可靠性高，适配SMT表面安装技术；

适用场景：内存芯片（如SDRAM、DDR内存）、高频模拟IC、通信芯片等，是早期内存芯片的主流封装形式。

7. BGA 封装（球栅阵列封装）

全称Ball Grid Array Package，20世纪90年代兴起的先进封装技术，目前是高端芯片的主流封装形式，主打“高集成度、高性能”。

BGA Routing: Best Practices & Techniques for PCB Design

结构特点：与传统封装不同，BGA封装的引脚并非从侧面引出，而是以圆形或柱状焊点（球栅）的形式，按阵列分布在封装底部，封装外形呈正方形或长方形；

核心优势：

高引脚密度：引脚数量可轻松达到数百甚至数千个，适配超大规模集成电路（如CPU、GPU、高端SOC芯片）；
性能优异：引脚间距较大（通常1.0-1.5mm），减少引脚间干扰，寄生参数小，信号传输延迟低，使用频率大幅提高；
体积小巧：相同容量下，体积仅为TSOP封装的三分之一，适配小型化、高性能电子设备；
散热性好：封装底部的球栅可直接与PCB板接触，热量传导效率高，适合高功耗芯片；
组装可靠性高：采用可控塌陷芯片法焊接，焊接成功率高，故障率低。

衍生技术：Kingmax公司的专利TinyBGA技术（小型球栅阵列封装），属于BGA的分支，芯片面积与封装面积之比不小于1:1.14，抗干扰、抗噪性能更强，可承受高达300MHz的外频，封装厚度不足0.8mm，散热效率更高，适合长时间运行的系统（如服务器、工业控制设备）。

适用场景：CPU、GPU、高端SOC芯片、服务器芯片、高端通信芯片等，对性能、集成度要求极高的场景。

No.6 国际主流品牌芯片封装命名规则（实用收藏）

不同品牌的芯片，其封装命名有明确的规则，通过芯片型号的前缀、后缀，可快速判断芯片的封装类型、等级（民用级、工业级、军级）和引脚数量，方便选型、焊接和维修。以下是国际主流芯片品牌的封装命名规则，新手可直接收藏备用：

1. MAXIM（前缀“MAX”）、DALLAS（前缀“DS”）

后缀核心标识：C=普通级，S=表贴封装，W=宽体表贴封装；CWI=宽体表贴封装，EEWI=宽体工业级表贴封装，MJA/883=军级封装；CPA、BCPI、BCPP等后缀均为普通双列直插封装（DIP）；
举例：MAX202CPE（普通级，带抗静电保护，DIP封装）、MAX202EEPE（工业级，带抗静电保护，工作温度范围-45℃-85℃，表贴封装）；
MAXIM数字排列规则（前缀后数字含义）：1字头=模拟器，2字头=滤波器，3字头=多路开关，4字头=放大器，5字头=数模转换器，6字头=电压基准，7字头=电压转换，8字头=复位器，9字头=比较器；
DALLAS后缀补充：N=工业级，S=表贴宽体，MCG=DIP封装，IND=工业级，QCG=PLCC封装，Q=QFP封装。

2. AD（前缀“AD”“ADV”“OP”“REF”等）

后缀核心标识：J=民品（工作温度0-70℃），N=普通塑封，R=表贴封装；D/Q=陶封（工业级，工作温度-45℃-85℃），H=圆帽封装；SD/883=军级封装；
举例：AD8232JN（民品，DIP封装）、AD8232JR（民品，表贴封装）、AD8232JD（民品，DIP陶封）。

3. BB（前缀“ADS”“INA”“XTR”“PGA”等）

前缀含义：ADS=模拟器件，INA、XTR、PGA等=高精度运放；
后缀核心标识：U=表贴封装，P=DIP封装，B=工业级，PA=高精度等级。

4. INTEL（以N80C196系列单片机为例）

前缀核心标识：N=PLCC封装，T=工业级，S=TQFP封装，P=DIP封装；
中间标识含义：KC20、KB=芯片主频，MC=84引脚；
举例：TE28F640J3A-120（闪存芯片，TE=TSOP封装）、N80C196KC20P（单片机，N=PLCC封装，KC20=主频，P=DIP封装）。

5. 其他常见品牌规则

IS开头（内存、存储芯片为主）：IS61C/IS61LV（4×=DRAM，6×=SRAM，9×=EEPROM）；封装标识：PL=PLCC，PQ=PQFP，T=TSOP，TQ=TQFP；
LTC开头（模拟芯片、电源芯片为主）：后缀CS=表贴封装，CN8=DIP封装（8脚）；C=民用级，I=工业级，后缀数字=引脚数量；
IDT开头（逻辑芯片、存储芯片为主）：后缀TP=窄体DIP封装，P=宽体DIP封装，J=PLCC封装；
NS（LM、LF开头，电源芯片、运放为主）：3字头=民品，2字头=工业级，1字头=军品；N=塑封/圆帽，J=陶封；封装标识：DP=DIP封装，DG=SOP封装，DT=TSOP封装。

总结：封装技术的发展趋势

随着芯片集成度不断提升、电子设备向小型化、高性能、低功耗方向发展，封装技术也呈现出三大明确发展趋势：

封装效率更高：芯片面积与封装面积之比不断接近1:1，CSP、WLCSP（晶圆级芯片封装）等技术逐渐成为主流；
多芯片集成：将多个不同功能的芯片（如CPU、内存、射频芯片）封装在一起（SiP系统级封装），实现“一站式”解决方案，缩小体积、提升性能；
散热与可靠性提升：针对高功耗芯片，开发新型散热封装材料和结构，同时提升封装的抗干扰、耐高温、耐振动性能，适配军工、宇航、汽车电子等高端场景。

总而言之，芯片封装是芯片产业链中不可或缺的关键环节，它不仅是芯片的“保护衣”，更是芯片性能的“放大器”。掌握芯片封装知识，不仅能帮助我们更好地理解芯片的工作原理，也能为芯片选型、电子设备维修、芯片研发提供重要参考。
