新能源汽车永磁同步电机的转子：关键技术与性能提升
在新能源汽车领域，电机技术的突破一直是推动行业发展的核心力量。其中，永磁同步电机（PMSM）凭借其高效能、高性能和高可靠性，成为新能源汽车驱动系统的首选。今天，我们就来深入探讨永磁同步电机转子的关键技术，以及这些技术如何影响电机的整体性能。一、永磁同步电机的结构组成

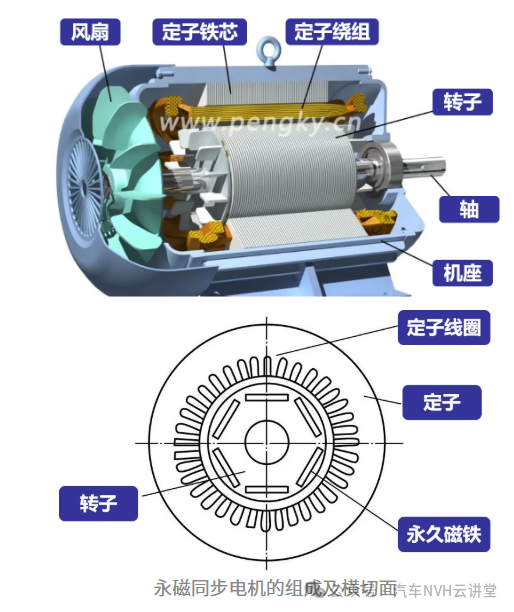

永磁同步电机主要由转子、定子、轴承、绕组和端盖等部件组成。其中，定子作为电机的静止部分，由定子铁芯和绕组构成。定子铁芯通常由层叠的硅钢片打造，这种设计可以有效降低涡流损耗，同时增强磁导性。而定子绕组则是将绝缘铜线按照特定模式缠绕在铁芯槽中，形成三相绕组。当三相交流电引入绕组时，会产生一个与同步速度旋转的旋转磁场，从而驱动转子旋转。二、转子的三种形式
转子作为永磁同步电机的核心部件，其结构设计直接影响电机的性能。根据永磁体的安装方式，转子主要有以下三种形式：（一）表面凸出式永磁转子

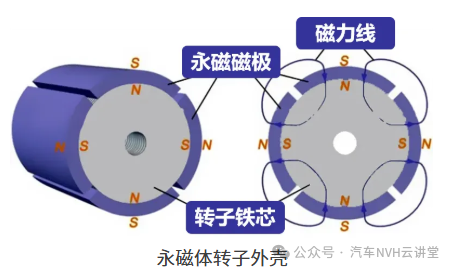

这种转子的永磁体磁极安装在转子铁芯的圆周表面上，结构简单，便于加工。但由于永磁体暴露在外，容易受到机械损伤和腐蚀，同时在高速旋转时需要额外的固定措施来防止永磁体脱落。（二）表面嵌入式永磁转子

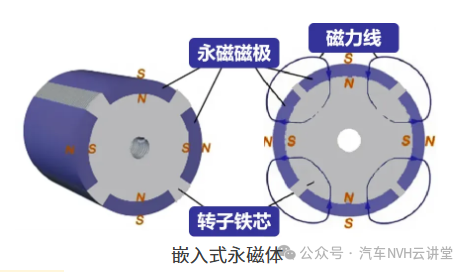

这种转子的永磁体嵌入转子铁芯表面，相比表面凸出式，其结构更加稳定，能够更好地保护永磁体。同时，由于永磁体嵌入铁芯，可以减少磁漏，提高电机的效率。（三）内埋式永磁转子

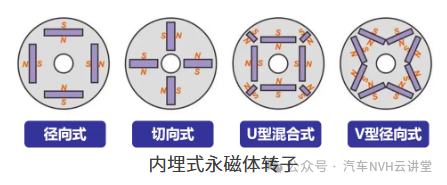

内埋式永磁转子是将永磁体嵌入转子铁芯内部，这种设计可以最大限度地保护永磁体，同时优化电机的磁场分布，提高电机的功率密度和效率。不过，这种设计也增加了制造工艺的复杂性。三、高速永磁转子的强度挑战
在新能源汽车的高速运行场景中，永磁同步电机的转子需要面对极大的离心力。烧结钕铁硼（NdFeB）虽然具有卓越的磁性能，但其抗拉强度较差，容易在高速旋转时产生变形甚至脱落。为了应对这一挑战，工程师们采用了多种固定措施，如碳纤维绑定和高强度非导磁合金保护套，以确保永磁体在高速运转中的稳定性。四、转子结构设计的性价比

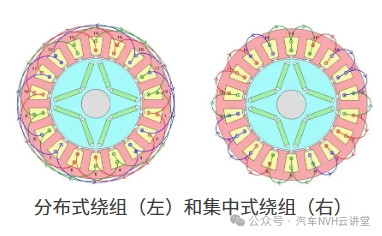

新能源汽车普遍采用内埋式永磁同步电机，这种设计不仅性能卓越，还具有独特的结构优势。例如，分布式绕组电机通过精确的极槽配合，能够优化电磁力波的分布，减少谐波，从而提升NVH（噪声、振动和粗糙度）性能。此外，这种设计还为转子的多样化设计提供了灵活性，满足不同车型和性能需求。五、转子结构变化对性能的影响

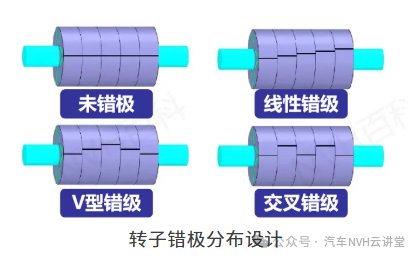

转子的结构设计不仅影响电机的稳定性，还决定了电机的性能表现。例如，转子的斜极设计可以减少轴向电磁力，而错极技术（如常规错极、V形错极和交叉错极）则可以减少谐波、改善齿槽转矩，降低转矩波动，从而减少振动和噪声。
永磁同步电机的转子技术是新能源汽车驱动系统的核心。通过优化转子的结构设计，不仅可以提高电机的效率和性能，还能增强其可靠性和稳定性。随着技术的不断进步，未来永磁同步电机将在新能源汽车领域发挥更大的作用，推动行业向更高性能、更低能耗的方向发展。【免责声明】本文根据网络材料整理，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注
