PCB平面变压器铜损基于CST的仿真：理论与实际的交融

6月前浏览514

前言

PCB平面变压器的铜损作为影响其效率的重要因素，一直备受关注。准确分析和降低铜损，对于提升 PCB 平面变压器的整体性能至关重要。借助 CST（Computer Simulation Technology）这样强大的电磁仿真软件，我们能够更深入地探究铜损的奥秘。

一、PCB 平面变压器铜损理论计算

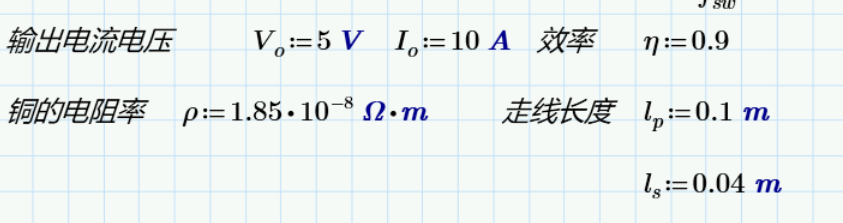

上一讲我们已经讲了PCB 平面变压器铜损理论计算，这里直接上我们的计算过程，如图

走线长度通过cst测量，给个打九折估算值，PCB铜厚0.14mm，原边走线宽度1mm，副边走线宽度3mm

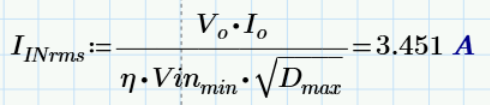

原边的有效电流值：

副边的有效电流值：

原边的直流电阻：

副边的直流电阻：

原边的铜损：

副边的铜损：

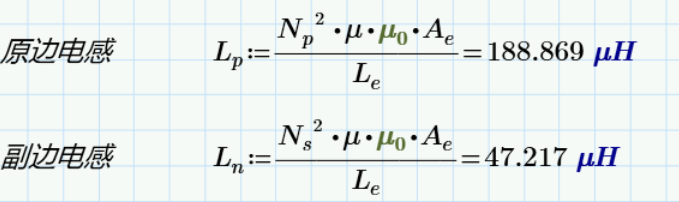

另外我们在计算下原副边的电感分别是：

二、基于 CST 的 PCB 平面变压器铜损仿真

直流电阻的仿真

注明：线圈1是原边，线圈2是副边，后面都是这样表示

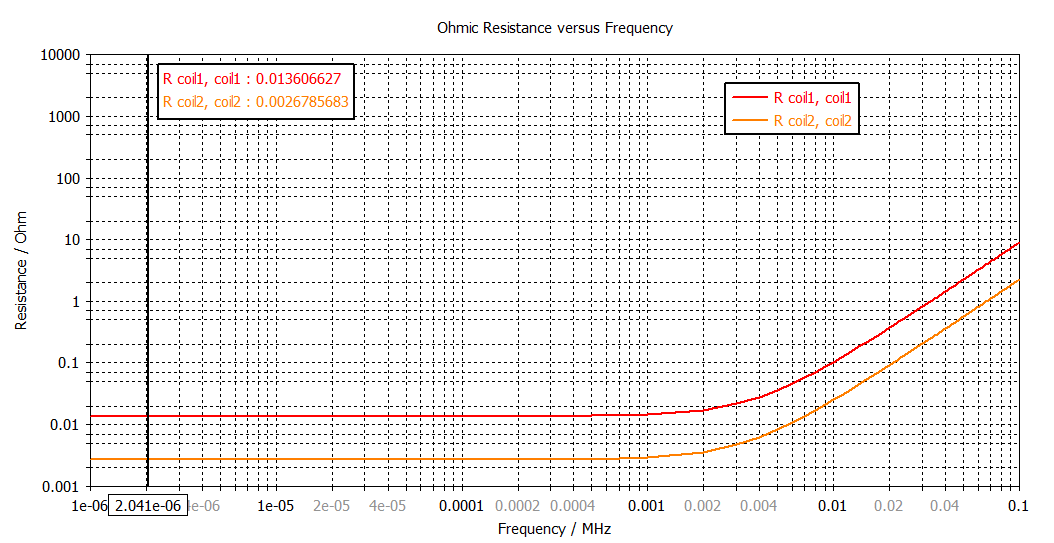

仿真结果，原边电阻0.0136ohm，副边0.00268ohm

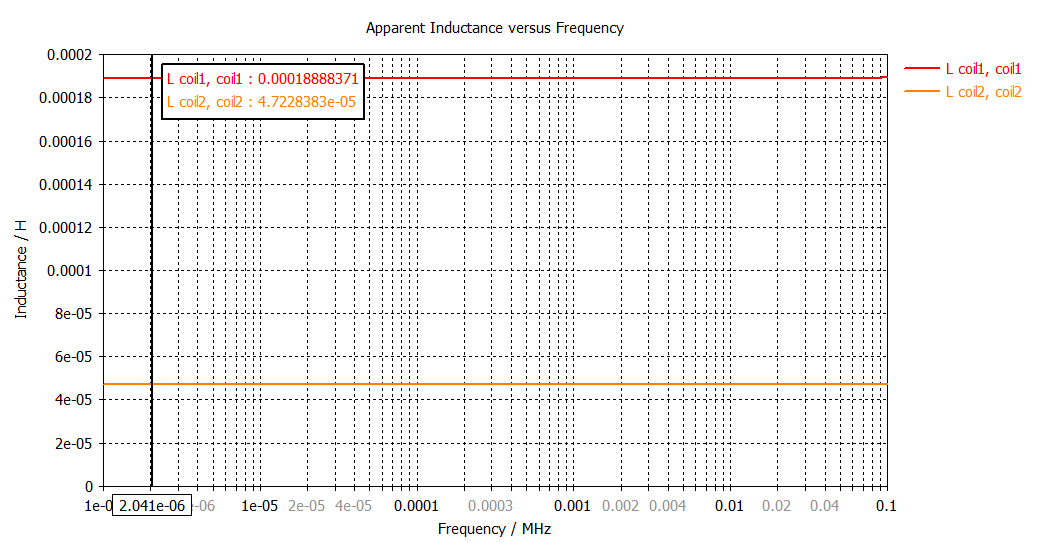

电感的仿真

原边电感189uH，副边47uH

铜损的仿真

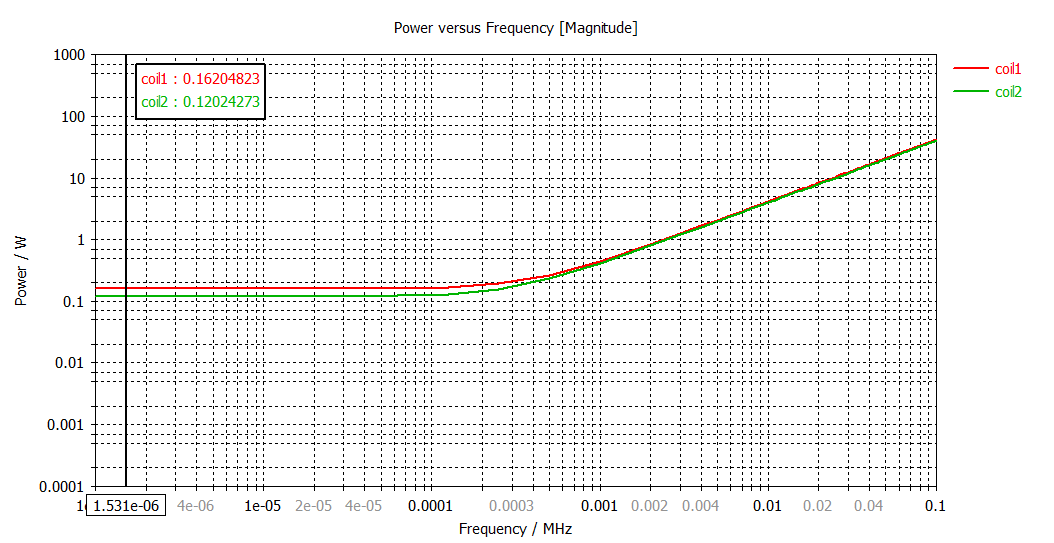

原边损耗0.16W，副边损耗0.12W

理论计算和仿真结果还是比较吻合

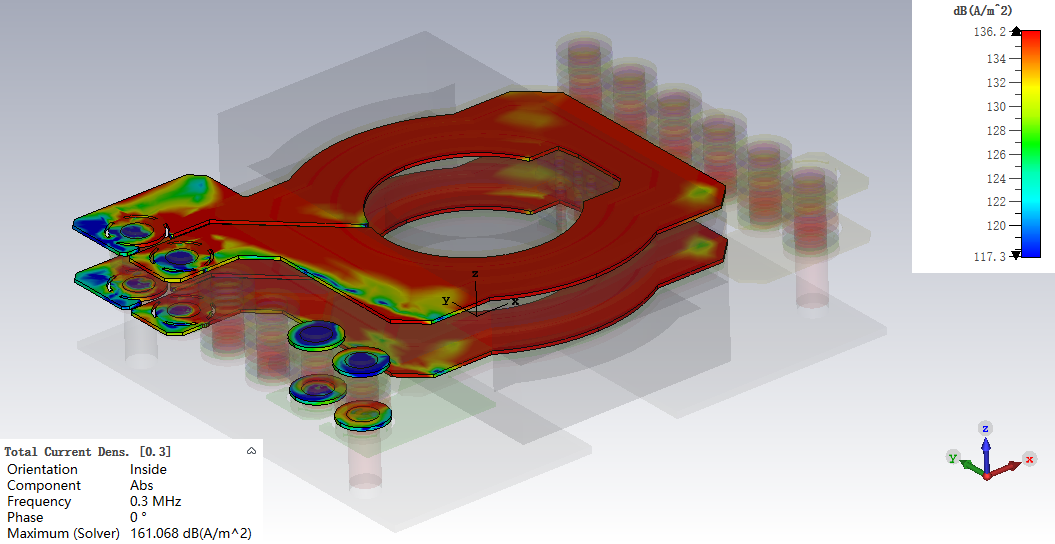

三，均流

我们来看一下均流

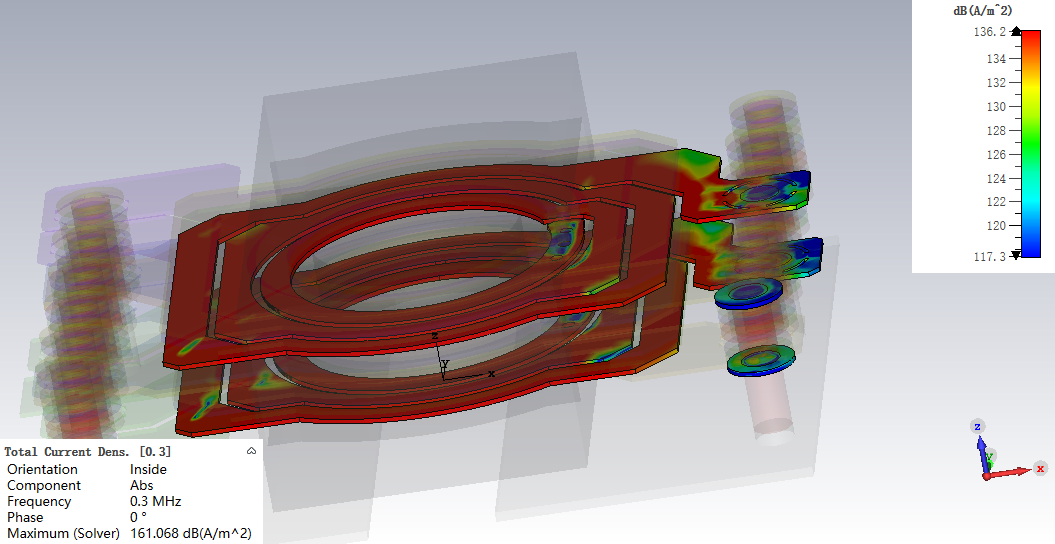

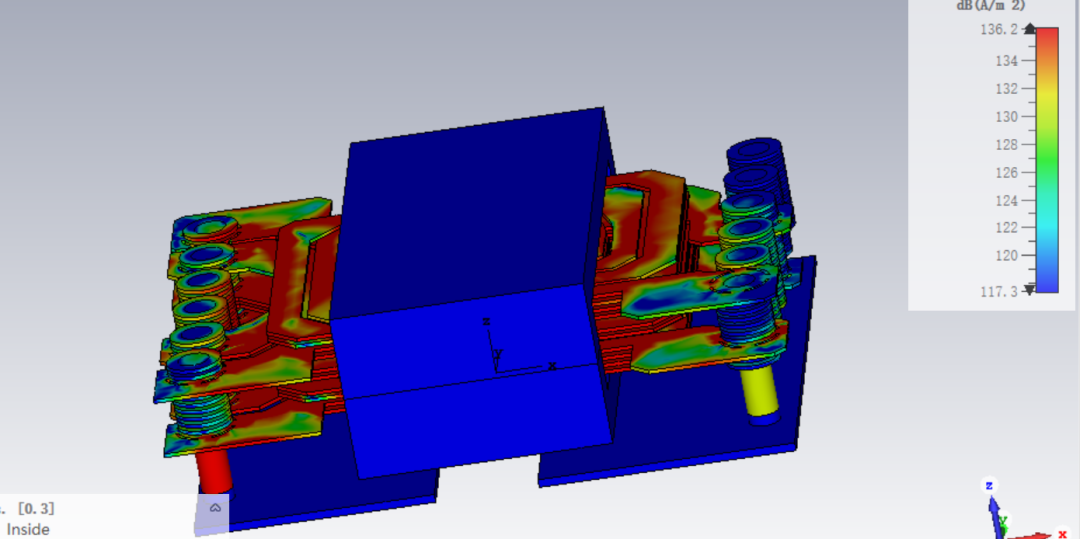

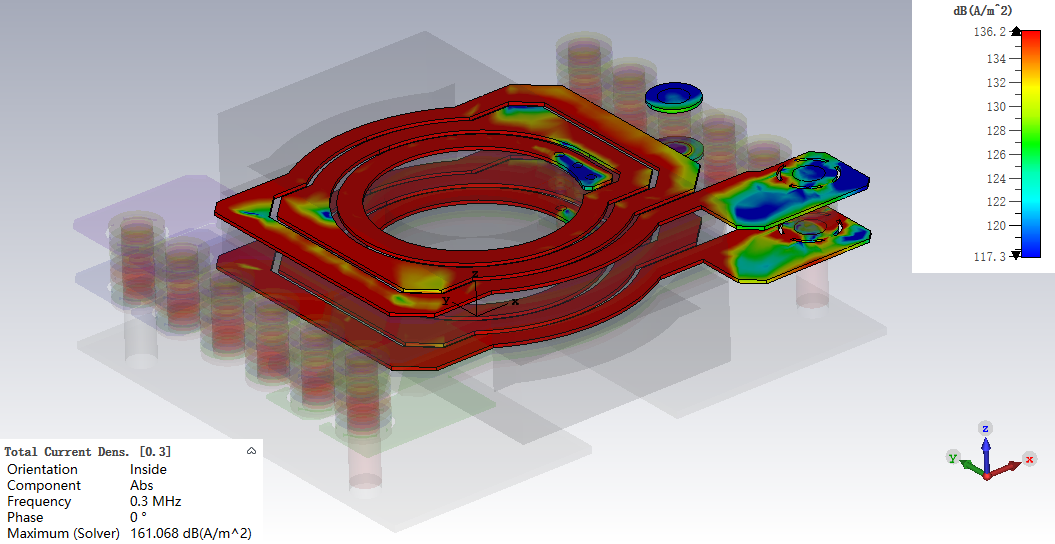

从仿真结果看，这个PCB平面变压器均流也很不错。

本文总结

PCB平面变压器铜损的研究，借助理论计算与CST仿真相结合的方法，为电力电子设备的高效设计开辟了道路。随着电力电子技术的不断发展，对变压器性能的要求将越来越高。未来，我们可以进一步探索更复杂的模型和更精确的算法，不断优化仿真结果，为研发出更低损耗、更高效率的PCB平面变压器贡献力量。让我们共同期待在这一领域取得更多的突破，推动电力电子行业迈向新的高度。
