告别“电驱啸叫”！深度解读：如何将减速器齿轮传递误差降至0.1微米？

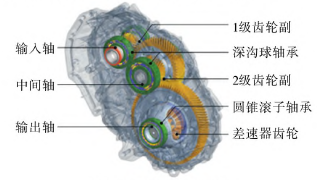

图1 减速器总成模型
一、噪音元凶：什么是齿轮传递误差？
根据论文，在理想的齿轮世界里，主从动轮应严丝合缝地按理论速比旋转。但现实中，制造误差、安装偏差、受力变形以及齿面修形等因素，都会导致齿轮啮合点偏离理论啮合线，使得从动轮的实际转角与理论转角产生偏差。这个偏差，就是传递误差（TE），它是齿轮振动与噪声最主要的激励源。
图2 加工制造／变形导致的轴承位置偏
图3 齿轮错位量
而工程师们尤其关注一个关键指标：传递误差峰峰值（PPTE），即一个啮合周期内TE的最大 波动范围。降低PPTE，是控制齿轮啸叫噪声的根本。
二、三大影响因素的全方位剖析
该研究以某电动车单挡两级减速器为对象，使用MASTA软件进行建模仿真，系统分析了影响PPTE的三大类因素：
1. 减速器总成级因素：系统刚度与装配精度
轴承安装误差：论文中通过模型设置了输入轴两端轴承孔0.04mm的偏心（不同心度）进行模拟。如图4所示，这一误差在不同负荷下会产生0.1-0.2μm的PPTE差异。

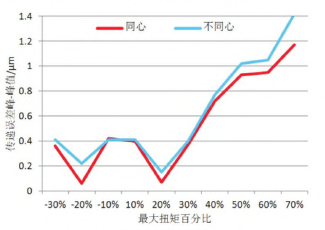

图4 轴承孔不同心对PPTE影响
图片说明： 模拟结果显示，仅0.04mm的轴承孔不同心，就会在各负荷下导致PPTE产生显著变化。
核心结论：必须严格控制轴承安装的同轴度。
支撑刚度：通过提升壳体材料弹性模量、优化轴承配置（如将深沟球轴承改为圆柱滚子轴承）来增强支撑刚度。图5结果显示，这能有效降低大扭矩工况下的PPTE，但对小扭矩工况改善有限。

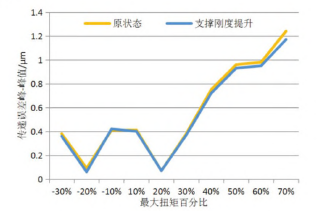

图5两种支撑刚度下PPTE值对比
由图5可知，提升支撑刚度（如优化轴承和增强壳体）能显著减小大负荷下的齿轮传递误差。
2. 齿轮微观参数：齿面修形的艺术

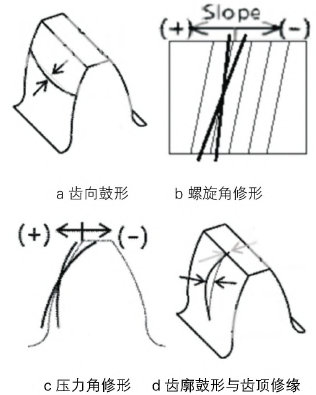

图6 齿面微观修形参数
齿面微观修形（如齿向鼓形、螺旋角修形、齿廓鼓形、压力角修形、齿顶修缘等）旨在补偿变形，使载荷分布均匀。但修形是一把双刃剑：
过犹不及：对比图7中不同修形方案的结果，过小的齿廓鼓形量会恶化中高负荷PPTE，过大的齿向鼓形量则抬高中低负荷PPTE。
取消修形不可取：对比方案2与方案5（取消齿顶修缘）发现，虽然取消齿顶修缘能略微降低PPTE，但如图8所示，这会导致齿根出现严重的应力集中，反而可能引发冲击和啸叫。

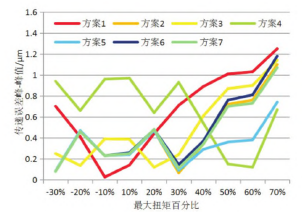

图7不同修形方案齿轮PPTE对比
对比方案1与方案3，过小的齿廓鼓形量，能够降低低负荷下的PPTE，但中高负荷下PPrllE会显著增大；
对比方案3与方案4，过大的齿向鼓形量，能够降低高负荷下的PPTE，但会使中低负荷的PPTE明显增大；
对比方案1—4，适当的选择齿向、齿廓方向鼓形，能够兼顾中小负荷与大负荷下PPTE，获得较为理想的PPrllE值。
对比方案2与方案5，方案5取消齿顶修缘后PPTE值减小，但对比两方案50％负荷下应力分布(图8)，可以发现方案5在齿根处出现严重的应力集中，轮齿在啮合时易产生冲击并引起啸叫，需要避免出现这种情况。
图8齿面接触应力对比
对比方案2与方案6，适当的螺旋角修形能够明显降低中高负荷下PPTE值。
对比方案6与方案7，适当的压力角修形能够改善高负荷下PPTE值。
根据各方案计算结果对比，应合理规划各工况下的齿轮副接触区的位置、形状和大小，确定合理的齿轮微观修形参数，在此基础上尽量减小修形量，以获得较理想的齿轮PPrllE值。
关键策略：论文指出，需要在满足接触区（位置、形状、大小）要求的前提下，尽量减少修形量，并合理搭配各修形参数，才能在全工况范围内获得较优的PPTE。
3. 齿轮宏观参数：提升重合度是根本
研究通过调整螺旋角、齿宽、压力角、模数等宏观参数来提升齿轮副的重合度。根据表3和图9的结果：
重合度是关键：从方案A（重合度3.39）到方案E（重合度4.8），随着重合度提升，全载荷范围内的PPTE均得到显著降低。
宏观参数的影响最为直接和重要，在空间允许的条件下，应优先通过优化宏观参数来提升重合度。

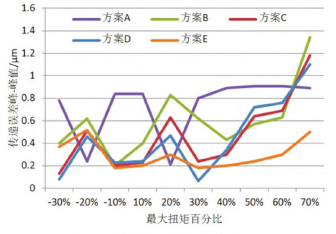

图9 不同重合度方案齿轮PPTE对比
根据5个方案计算结果，重合度提升，在全载荷范围内齿轮副传递误差峰一峰值均显著降低。由齿轮宏观参数决定的重合度大小对于齿轮PPTE影响起到最直接、最重要的影响。
三、综合优化与实车验证：从0.4μm到0.1μm的突破
基于以上分析，研究人员对一级齿轮副进行了三项关键优化，并与常规方案对比（如表4）：
优化因素 | 常规方案 | 优化方案 |
|---|---|---|
1. 轴承安装误差 | 输入轴两端不同心量0.04mm | 0.01mm |
2. 齿轮微观修形 | 常规修形方案 | 减小修形量 |
3. 齿轮宏观参数 | 常规设计，重合度4.1 | 优化宏观参数，重合度提升至5.2 |
仿真结果令人振奋：根据图10的计算结果，优化后，齿轮在中低负荷下的PPTE从0.4μm大幅降低至约0.1μm的水平。

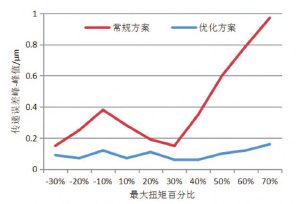

图10综合各因素下两方案齿轮PPTE对比
实车测试印证效果
：将两种方案的减速器搭载整车进行噪声测试。如图11所示，在加速和滑行工况下，优化方案使驾驶员耳旁的减速器阶次噪声在整个转速范围内降低了3-5dB(A)，静谧性提升显著。

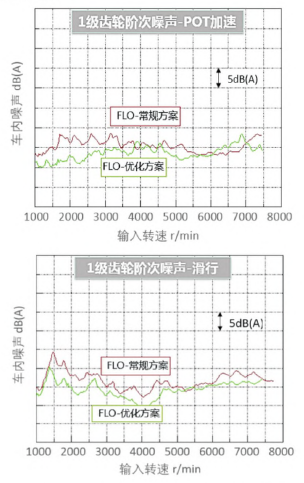

图11两方案车内阶次噪声声压级对比
四、核心结论与工程指导
论文最终凝练出以下四点核心结论，为电驱动减速器的NVH正向开发提供了清晰路径：
严控装配：轴承安装误差对PPTE影响显著，需极力减小。
增强支撑：提升系统支撑刚度，可有效抑制大负荷下的传递误差。
根本入手：在空间约束内，优先通过优化螺旋角、压力角等宏观参数提升重合度。
精细修形：进行合理且最小化的微观修形，确保常用工况下接触区处于理想状态。
结语
这项研究系统地揭示了影响电动车减速器齿轮传递误差的复杂因素网络，并验证了通过多维度协同优化，能够将这一核心噪声激励降至极低水平。它不仅为解决齿轮啸叫问题提供了具体、可行的技术方案，也体现了从源头控制NVH的正向开发思路。随着电动车对品质要求的不断提升，如此深度的仿真与实验结合，将成为驱动总成精细化设计的标配。
参考文献：
史同杰， 岳贵平， 牛文博， 等. 电动车减速器齿轮传递误差综合影响因素研究[J]. 汽车科技， 2021(3): 59-64.后台留言“啸叫”可获取论文PDF.
