SolidWorks建模钣金蜂窝网格

9月前浏览724

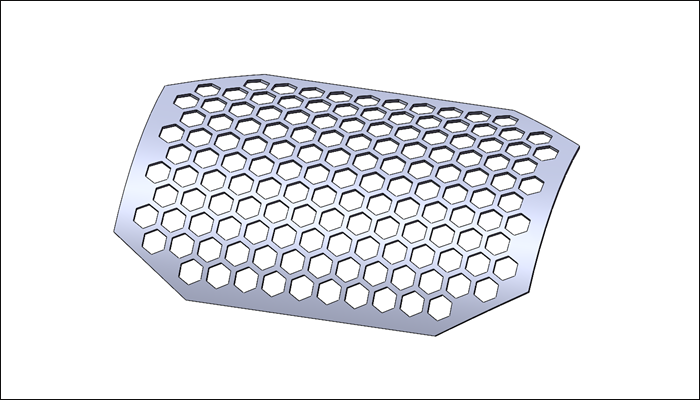

最终结果如下图所示:

方法:

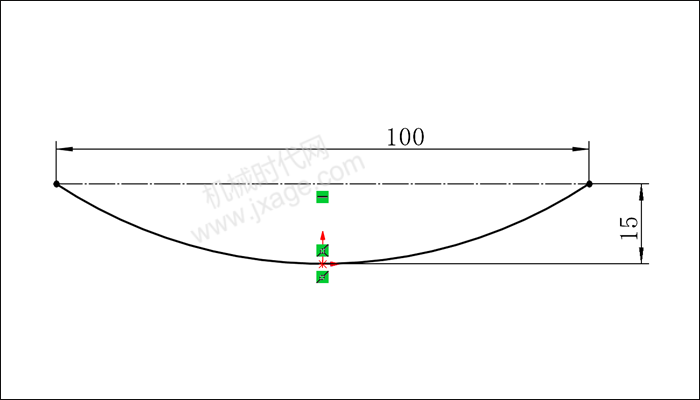

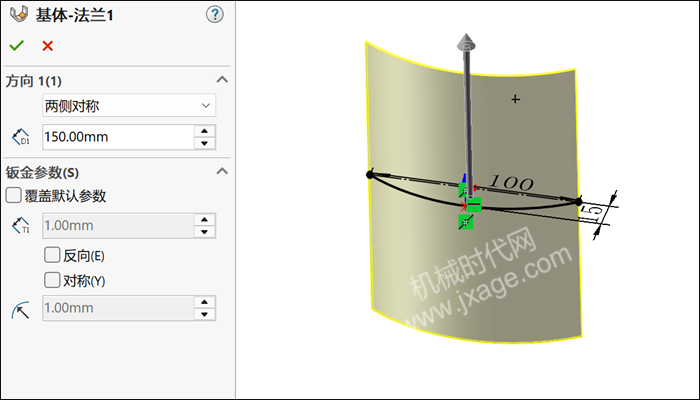

1.点击基体法兰/薄片,选择上视基准面作为草图平面绘制如下图所示的草图。

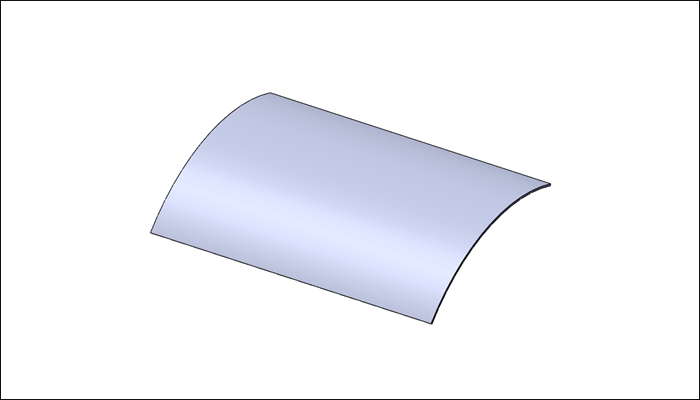

设置深度为150mm,两侧对称,钣金厚度为1.0mm,折弯半径为1.0mm,如下图所示。

点击勾号完成。

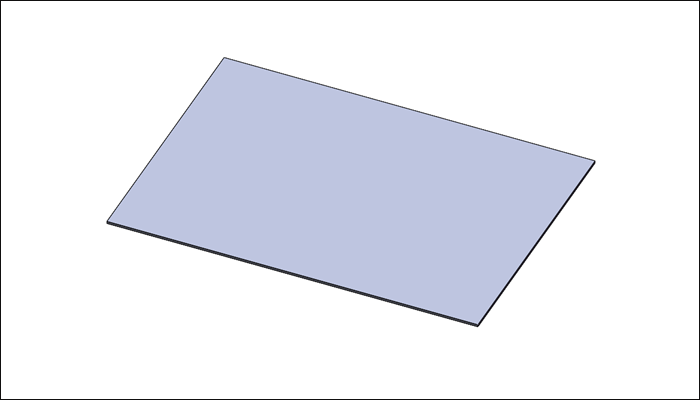

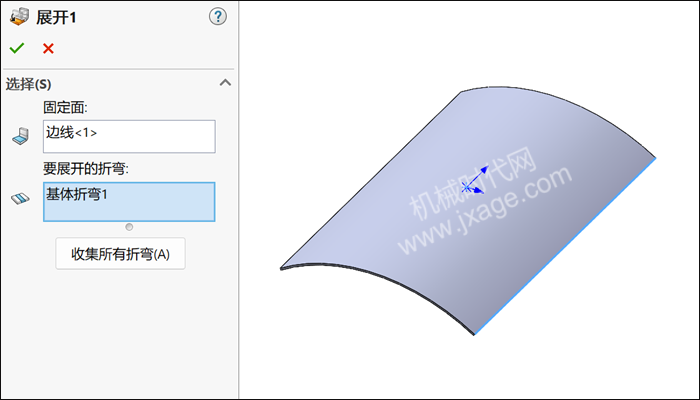

2.点击展开,固定面选择下图蓝色的边,要展开的折弯选择下图所示的折弯。

点击勾号完成。

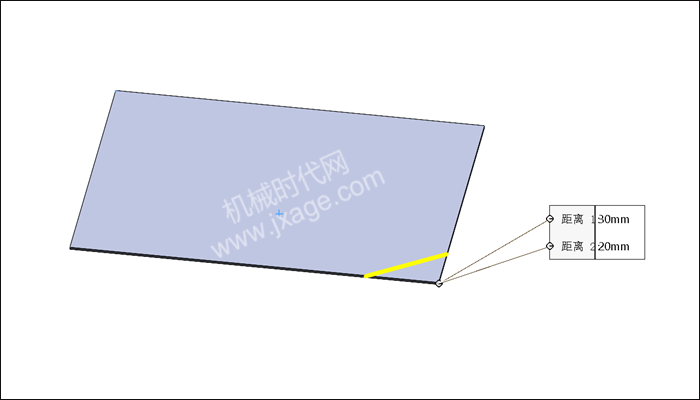

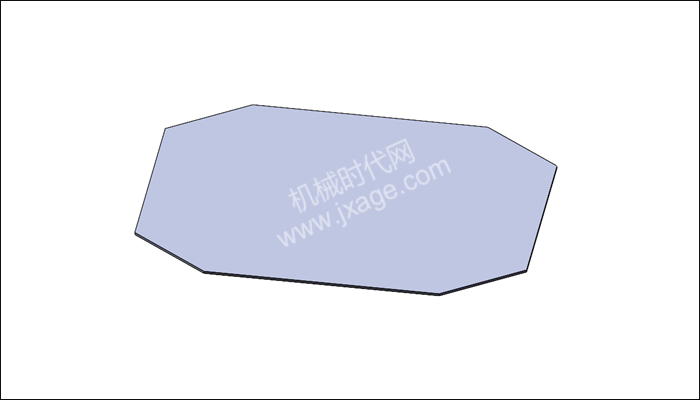

3.点击倒角,创建如下图所示的倒角。

完成。

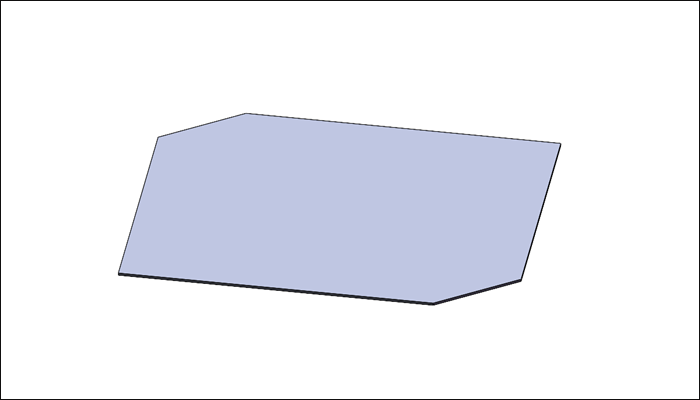

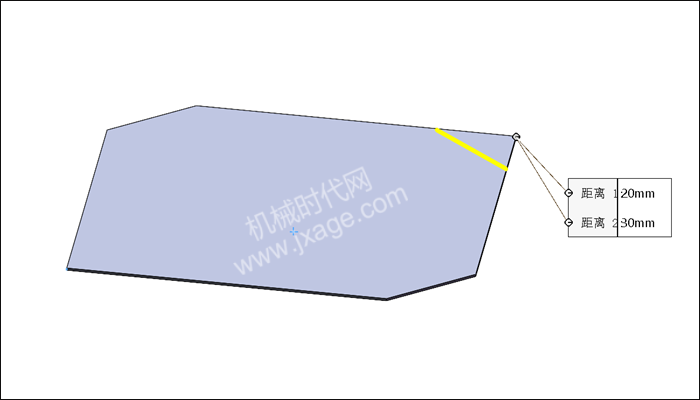

4.点击倒角,创建如下图所示的倒角。

完成。

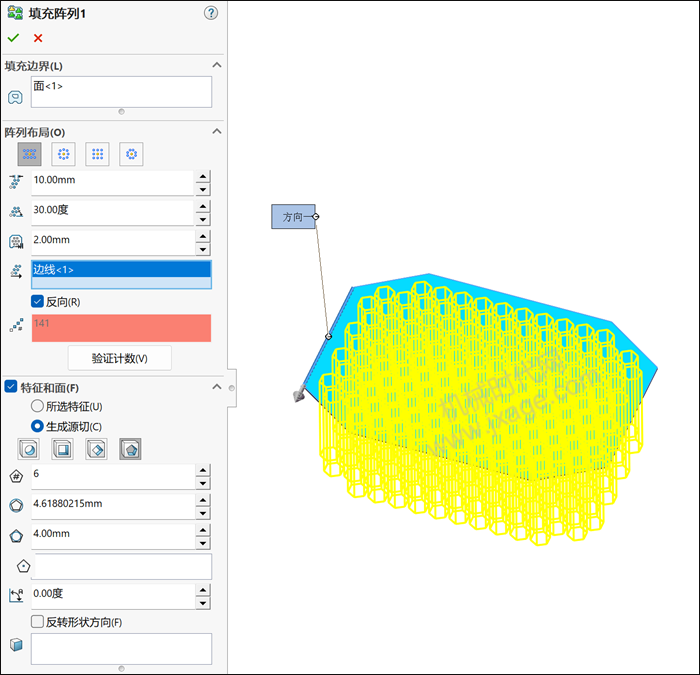

5.点击“填充阵列”,勾选“生成源切”,激活多边形,边数为6,内径为4mm。选择平面作为“填充边界”,阵列布局选择第1个,实例间距为10mm,角度为30度,边距为2.0mm,阵列方向选择下图的直线。

点击勾号完成。

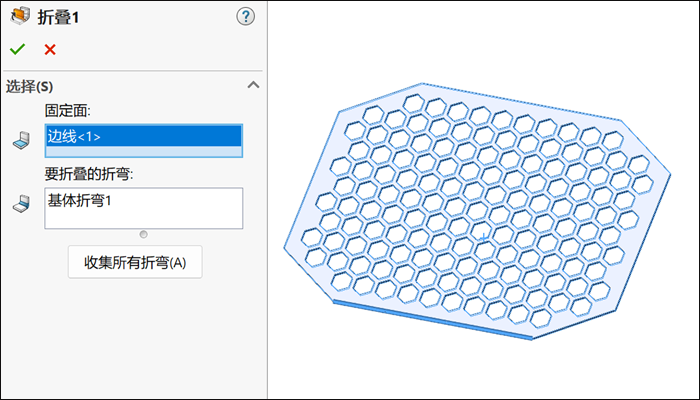

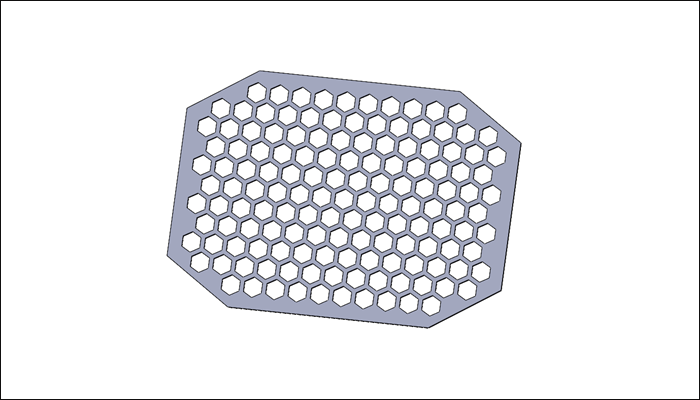

6.点击折叠,固定面选择下图蓝色的边,要折叠的折弯选择下图所示的折弯。

点击勾号完成。


来源:SolidWorks技巧
