MWC 2026爆火！射频黑科技爆发，读懂5G-A到6G的过渡密码

每年MWC（世界移动通信大会），都是射频人的“技术盛宴”——毕竟我们每天用的手机、刷的5G、连的卫星，核心都离不开射频技术。

今年巴塞罗那MWC 2026更不例外，华为、中兴、高通、联发科同台“秀肌肉”，直接甩出射频“王炸”，从U6GHz到AI射频，从卫星通信到数据中心互连，每一个突破都在改写我们对“无线连接”的认知。

今天射频学堂就用最通俗的话，把这些硬核突破讲明白，不管你是刚入门的射频新人，还是行业老兵，都能快速get核心亮点！

先划重点：MWC 2026射频圈核心看点

不用记复杂参数，记住三个关键词就够了：U6GHz（中高频主力）、AI赋能、卫星融合。华为、中兴、高通、联发科等多巨头同台竞技，从基站、终端到数据中心、室内网络，全方位展现射频技术的迭代突破。

往年我们聊射频，要么说Sub-6GHz覆盖广但速度一般，要么说毫米波速度快但覆盖差、成本高。今年MWC直接给出“两全其美”的方案，还顺带铺垫了6G的核心技术，每一个突破都离我们的日常很近。

一、华为U6GHz封神：5G-A的“黄金频段”终于落地

今年MWC，华为最重磅的发布，就是U6GHz全场景产品矩阵，简单说就是“解决5G痛点，衔接6G未来”的关键射频技术。

先科普下：U6GHz就是6GHz左右的频段，介于我们现在用的Sub-6GHz（5G主流频段）和毫米波之间，相当于“兼顾速度和覆盖”的黄金频段——既没有毫米波覆盖差、穿墙弱的问题，又比传统Sub-6GHz带宽大、速度快。

华为这次直接拿出了“王炸产品”：U6GHz 256通道AAU（射频有源天线单元），支持400MHz瞬时带宽，能实现下行100Gbps、上行10Gbps的超大容量，什么概念？

News Report

通俗讲，下载一部4K电影只要几秒钟，上传高清短视频几乎零等待，哪怕是万人同时连网的大型场馆，也不会卡顿。而且它的覆盖能力和我们现在用的5G基站差不多，不用大规模新建基站，运营商部署起来更省心。

除此之外，华为还发布了U6GHz小站和全新微波产品，覆盖室内外所有场景，不管是家里、公司，还是商场、体育馆，都能享受到高速稳定的5G-A信号。据华为透露，这套产品已经具备商用能力，预计2028年规模化部署，很快我们就能用上。

对射频工程师来说，这意味着未来的研发重点会向U6GHz倾斜，掌握这个频段的射频技术，会成为核心竞争力。

二、中兴Gigamimo炸场：2048MIMO解锁6G前置密码，容量直翻10倍

除了华为的U6GHz产品矩阵，中兴通讯在本次MWC 2026也亮出了射频硬核实力——重磅展示Gigamimo系列产品，其中最引人瞩目的就是U6G频段2048天线阵子的6G原型系统，直接将基站容量提升至5G-A的10倍，成为6G技术验证的关键突破，堪称国产射频基础设施的“新标杆”。

file

先通俗科普：2048MIMO（多输入多输出）简单说就是“给基站装更多‘信号触角’”，天线阵子数量越多，基站能同时连接的设备就越多、传输速率越快，而中兴这款Gigamimo产品，直接将天线阵子数量拉到2048级，是当前主流5G-A基站天线数量的数倍，再结合U6G黄金频段的优势，实现了“覆盖、容量、速率”的三重突破。

作为中兴“All in AI，AI for All”战略在射频领域的核心落地，这款Gigamimo产品的核心亮点的的全栈升级，每一个突破都贴合产业实际需求，射频人必看：

1. 天线与频段双突破：聚焦6G主流候选频段U6G，搭载2048天线阵子（接近2000+的规模），同时推出256TR基站原型机，其中256TR原型机已实现小区峰值超190Gbps，远超当前5G-A基站的峰值水平，标志着我国在6G核心技术验证上走在了世界前列。通俗讲，以后哪怕是几十万人同时连网的大型展会、体育场馆，也能实现每台设备高速流畅连接，不会出现卡顿、断连。

2. AI深度赋能，运维更高效：区别于传统基站“被动响应”的模式，Gigamimo系列全程由AI算法驱动，内置中兴自研的无线智能优化引擎，能实时感知网络负载、信号干扰，自动调整天线方向、功率分配，不仅能将网络故障处理时长大幅缩短，还能降低基站功耗，让运营商运维更省心、成本更低。对射频工程师来说，这种“AI+射频”的融合设计，也是未来基站射频研发的核心方向。

3. 6G前置布局，平滑衔接未来：这款Gigamimo产品并非单纯的技术炫技，而是为6G商用提前铺路——它采用的U6G频段、大规模天线技术，都是6G的核心技术方向，其原型系统的落地，相当于为6G网络建设搭建了“试验田”，能有效推动6G标准定型和技术规模化。中兴现场还展示了业界首个U6G频段AI融合沉浸式业务，进一步验证了该技术在未来智能交互场景的应用潜力。

4. 全场景适配，兼顾商用与研发：除了面向6G的原型系统，中兴Gigamimo技术还能适配5G-A向6G过渡的各类场景，既能支撑高端园区、核心商圈的超大容量需求，也能为工业互联网、远程医疗等行业应用提供高速稳定的射频连接，同时为射频工程师提供了“频段+天线+AI”的全链条研发参考。

据中兴透露，目前Gigamimo系列产品已进入原型验证阶段，相关技术已积累多项核心专利，后续将联合全球运营商、产业链伙伴，推进技术迭代和商用落地，预计在2028-2029年逐步实现规模化部署，与华为U6GHz产品形成互补，共同推动我国中高频射频技术的领先发展。

三、高通X105炸场：AI+射频，手机信号再升级

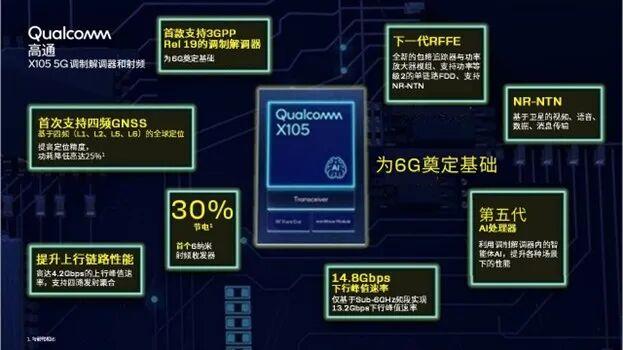

如果说华为聚焦基站端，那高通这次发布的X105 5G调制解调器及射频系统，就是直接利好我们每个人的手机体验——它是全球首款面向3GPP R19就绪的射频方案，一边拉满5G-A性能，一边为6G铺路。

几个通俗又关键的突破，一定要记好：

1. 速度拉满：下行峰值速率达到14.8Gbps，上行4.2Gbps，比上一代产品提升明显，以后用手机刷8K视频、玩云游戏，再也不会出现加载卡顿；

2. 功耗更低：采用6纳米射频收发器，比前代功耗降低30%，占板面积减少15%——手机射频模组变小了，电池续航也能更持久，对射频工程师来说，小型化设计的难度也降低了；

3. AI赋能：集成第五代AI处理器，能智能识别我们的使用场景（比如玩游戏、视频通话），实时优化信号，哪怕在信号复杂的地铁、商场，也能保持稳定连接；

4. 卫星通信升级：支持NR-NTN技术，不用依赖地面基站，通过卫星就能实现视频通话、数据传输，以后哪怕在偏远山区，也能随时联网。

更关键的是，中国移动、中国联通、中国电信等全球运营商都表示支持，这款射频方案已经开始向手机厂商出样，预计今年下半年，我们就能用到搭载X105的旗舰手机。

四、MWC隐藏射频黑科技：多厂商齐发力，覆盖全场景需求

除了华为、中兴、高通的核心发布，本次MWC 2026还有多家厂商亮出射频领域的全新突破，覆盖数据中心、室内网络、终端连接等多个场景，每一项都贴合产业实际需求，也是射频人值得关注的重点方向，用通俗的话一次性讲明白：

1. 联发科：数据中心射频互连技术，带宽密度再突破

联发科在本次MWC重点发布了面向数据中心的射频互连解决方案，核心是全新自研的UCIe-Advanced IP，这是芯片到芯片数据互连的核心技术，也是射频互连领域的重要突破，已经在台积电2纳米和3纳米先进工艺上完成了全球首个硅验证[1]。

通俗科普：数据中心的核心需求是“高速传数据、低功耗运行”，而传统铜互连技术已经难以满足超大带宽需求，联发科这款IP正好解决了这个痛点——它支持硅中介层、硅桥等先进封装方式，不仅误码率极低、功耗可控，还能实现每毫米芯片边缘10Tbps的带宽密度，简单说就是“让芯片之间的数据传输更快、更稳、更省电”。

除此之外，联发科还展示了共封装光学解决方案，打破传统传输局限，能实现每光纤400Gbps的带宽速率，既提升了能源效率，又提高了系统集成度，为数据中心射频互连提供了新路径。对射频工程师来说，数据中心射频互连是新兴赛道，掌握这类先进封装与互连技术，会成为新的竞争力。

2. 华为LampSite iSharing：室内射频网络，共建共享更高效

华为在MWC除了U6GHz产品矩阵，还发布了业界首款共建共享室内智能化解决方案——LampSite iSharing，聚焦室内场景的射频覆盖痛点，毕竟室内场景承载了超80%的移动流量和90%的高价值连接业务，射频覆盖的稳定性和高效性至关重要。

260304-05

这款方案的射频核心亮点的是“极简部署、高效节能”：采用业界领先的数模混合架构，搭载五频合一pRRU（覆盖运营商主流频段，支持全制式全带宽）、三功能合一MEHC单板（集成数字馈入、射频馈入、数据接入），还支持免RRU的BBU数字化馈入，能实现端到端极简部署。

对射频人来说，重点关注两个点：一是五频合一的射频设计，实现了多频段集成，减少了器件数量，降低了设计复杂度；二是共建共享模式下的射频干扰控制，方案能实现单运营商与多运营商统一、室内与室外统一，有效避免多运营商部署时的射频干扰，同时还能降低运营商的部署成本和运维成本。据华为介绍，该方案能让运营商CAPEX降低40%、OPEX降低30%，工期缩短65%以上，已经具备商用落地条件。

3. 高通补充：AI+RAN+Wi-Fi 8，射频全场景协同升级

高通在X105射频方案之外，还发布了两项与射频密切相关的成果，进一步完善了全场景射频布局：

一是AI增强型RAN管理服务，简单说就是用AI优化基站射频网络的运维，内置智能体AI，能实时监控射频网络的负载、干扰情况，自动调整基站的功率、频段分配，不仅能提升网络稳定性，还能降低基站功耗，为运营商节省成本，这也是“AI+射频”在基站侧的重要落地。

二是AI原生Wi-Fi 8产品组合，作为射频连接的重要补充，这款产品凭借突破性架构和智能能力，能满足AI时代的连接需求，与5G射频技术形成协同，覆盖手机、PC、可穿戴设备等终端场景，让室内外射频连接更流畅、更稳定[2]。同时，高通还明确了6G射频的发展路线，计划2029年推出商用6G系统，其射频方案将聚焦“通感算一体”，实现通信与感知的深度融合。

五、隐藏亮点：国产突围+6G前置技术，射频圈迎春天

除了华为、高通的“神仙打架”，今年MWC也透露出两个重要信号，对国产射频人来说，绝对是好消息：

❶ 国产射频高端化提速：虽然这次MWC主角是头部大厂，但国产厂商的突破也不容忽视——飞骧科技、卓胜微的X-SIP异构集成射频模组，良率已经突破85%，成本下降30%，尺寸缩小到4mm×4mm，已经能适配中高端手机。

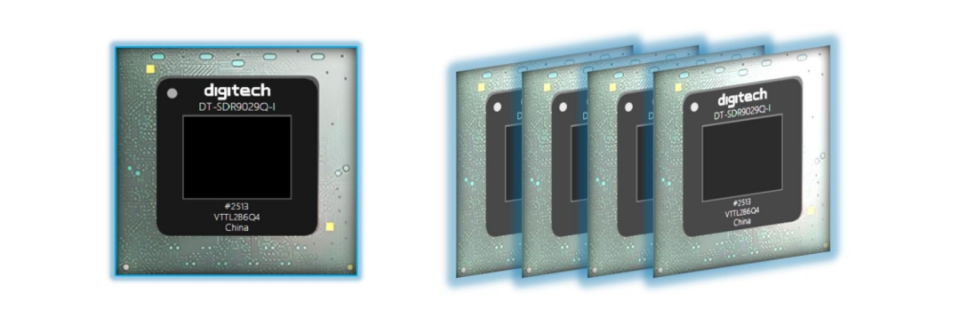

更值得一提的是，青岛国数微电子在今年3月发布了14nm CMOS高端射频芯片，覆盖70MHz—7.125GHz超宽频段，对标国际主流产品，能用于卫星终端、5G-A基站，意味着国产射频芯片终于打破高端垄断。

❷ 6G技术提前布局：不管是华为的U6GHz，还是高通的X105，核心都是为6G铺路。今年MWC上，高通还联合近60家伙伴达成6G发展共识，计划2029年逐步交付6G商用系统。

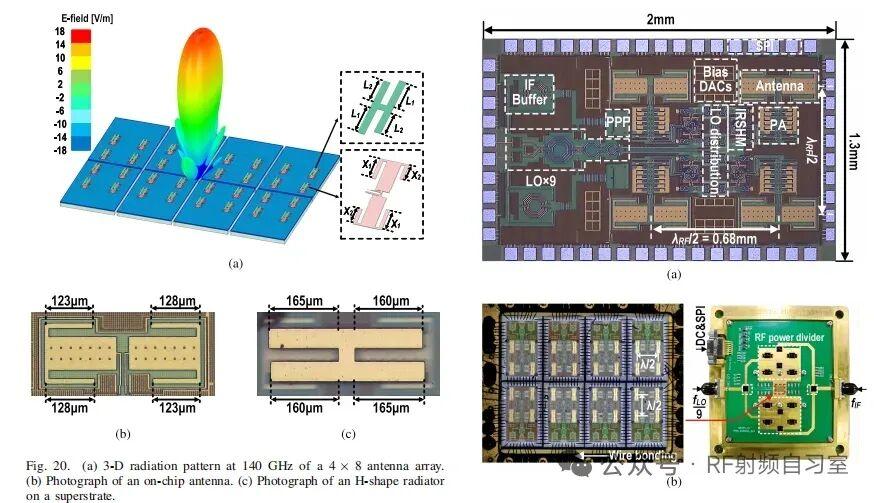

另外，太赫兹技术也有新突破——电子科技大学发布32通道220GHz相控阵芯片，20米距离能实现6Gbps传输，虽然还没商用，但已经为6G超高速传输埋下伏笔。

最后总结：射频人该关注什么？

MWC 2026的射频突破，本质是“从5G-A到6G的过渡”，核心趋势就3个：

1. 频段聚焦U6GHz：这是未来3-5年的核心赛道，兼顾覆盖与容量，华为、中兴均布局该频段，不管是基站还是终端，都会围绕这个频段发力；

2. AI+射频成为常态：以后射频设计不再是“纯硬件活儿”，AI辅助设计、智能信号优化、AI+RAN运维，会成为射频工程师的必备技能；

3. 国产替代加速：从分立器件到高端模组、芯片，国产射频正在全面突围，深耕高端领域（如BAW滤波器、L-PAMiD模组），会有更多机会。

对我们射频人来说，跟上MWC的技术节奏，掌握U6GHz、AI射频、先进封装这些核心技能，才能在5G-A到6G的转型中站稳脚跟。

后续我们会持续拆解U6GHz、X105射频方案、联发科UCIe-Advanced IP的详细设计要点，关注射频学堂，一起解锁更多射频干货～

文末互动：你觉得今年MWC最惊艳的射频技术是什么？评论区聊聊你的看法！
