ANSYS & Python二次开发实战：批量施加70+力载荷，可扩展至压力载荷等
导读： 大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力，今天给大家分享一些ANSYS二次开发方面的干货。

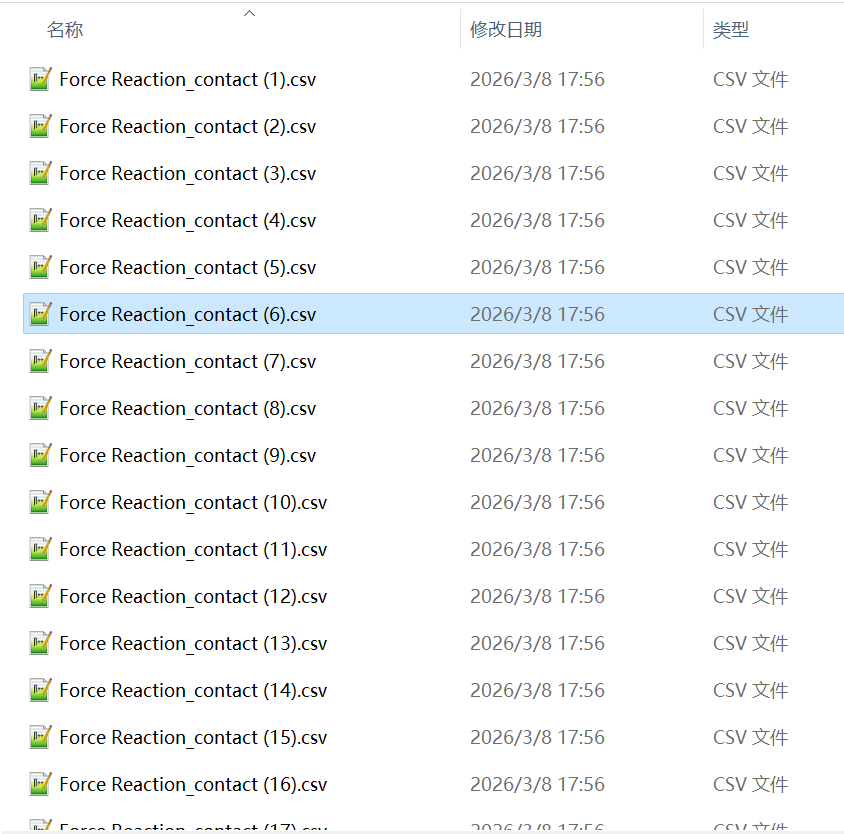

前几天，我的一个学员找我求助，问题很典型：他做了一组仿真，得到了70+的接触反力CSV文件，每个文件里都包含时间、X/Y/Z三个方向的力分量数据，现在需要把这些载荷全部施加到另一个ANSYS模型中，用于后续的动态响应分析。
他一开始尝试手动操作。打开一个CSV文件，copy数据，在ANSYS Mechanical里创建力边界条件，手动粘贴时间和力分量，再命名保存——一个文件就要花1分钟，70个文件算下来，至少也要耗在这种重复劳动上一两个小时，而且手动输入容易出错，一旦某个数据粘错，整个仿真结果都要重来。
其实这种“批量重复操作”，正是ANSYS二次开发的核心应用场景。用Python+ANSYS Mechanical API，我们可以写一段代码，让电脑自动完成“读取CSV→匹配模型位置→创建载荷→赋值数据”的全流程，70个文件几分钟就能搞定，还能避免手动错误。
今天就手把手教大家，如何用Python批量读取接触反力CSV文件，自动施加到时程载荷边界条件，看完就能直接套用在自己的项目中。
一、Python+ANSYS API批量操作整体思路
在写代码之前，我们先理清整体逻辑——不用一上来就扎进代码里，先搞懂“每一步要做什么”，后续看代码才不会懵。整个流程其实就3步，非常清晰：
1、读取CSV文件：用Python读取每个接触反力CSV，提取出“时间”“X方向力”“Y方向力”“Z方向力”四列数据，整理成便于后续调用的格式；
2、关联ANSYS模型：通过API获取ANSYS模型中提前创建好的“命名选择”（也就是载荷要施加的位置），以及我们要操作的分析系统；
3、批量创建载荷：自动创建力边界条件，将CSV中提取的时程数据，对应赋值到X/Y/Z三个方向，完成单个文件的载荷施加；如果是多个文件，加个循环即可批量执行。
在运行代码之前，需确保满足以下前置条件：

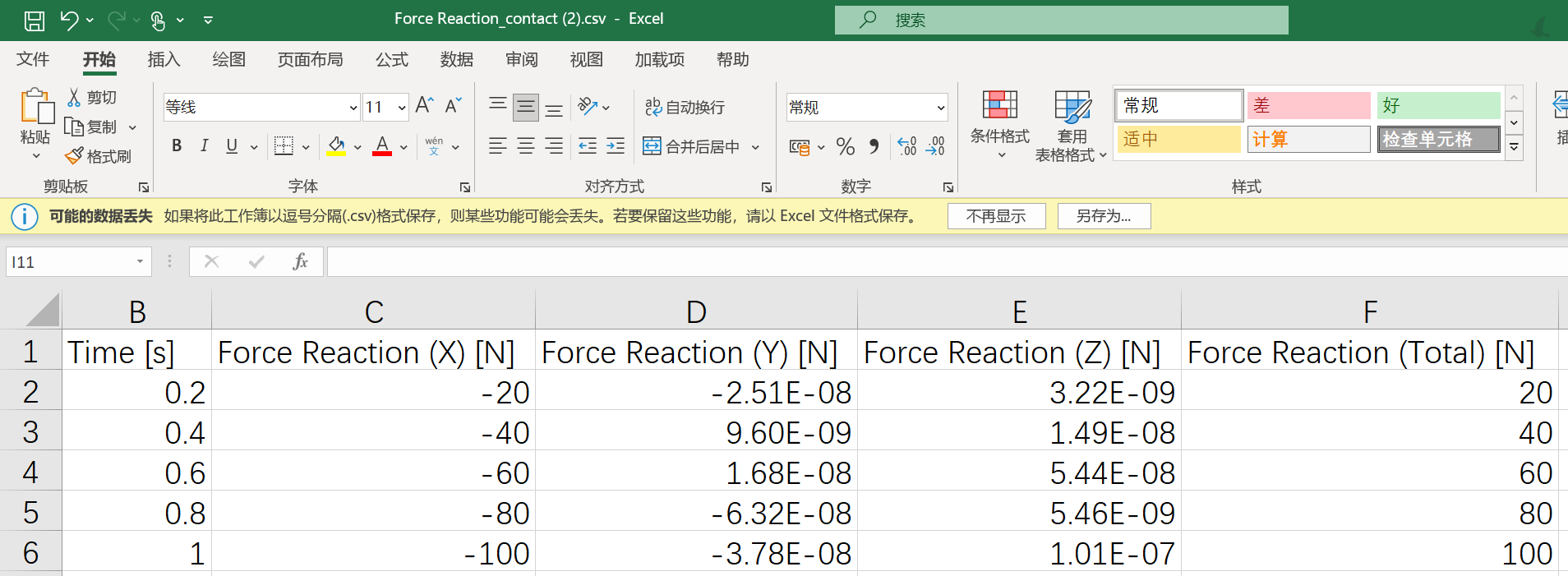

1、CSV文件格式：必须包含“时间”和“X/Y/Z方向力”列（列名可以自定义，比如“Time”“Force X”“Fy”等，代码会自动识别）
2、ANSYS模型：提前创建好载荷施加位置的“命名选择”（比如命名为“ns_force”），后续代码会通过这个名称定位施加位置
二、实战代码拆解
这部分是核心，我会把完整代码拆成4个模块，逐段解析每个模块的功能、关键代码含义，以及需要修改的变量——大家不用死记硬背，只要替换掉自己的文件路径和命名选择名称，就能直接运行。

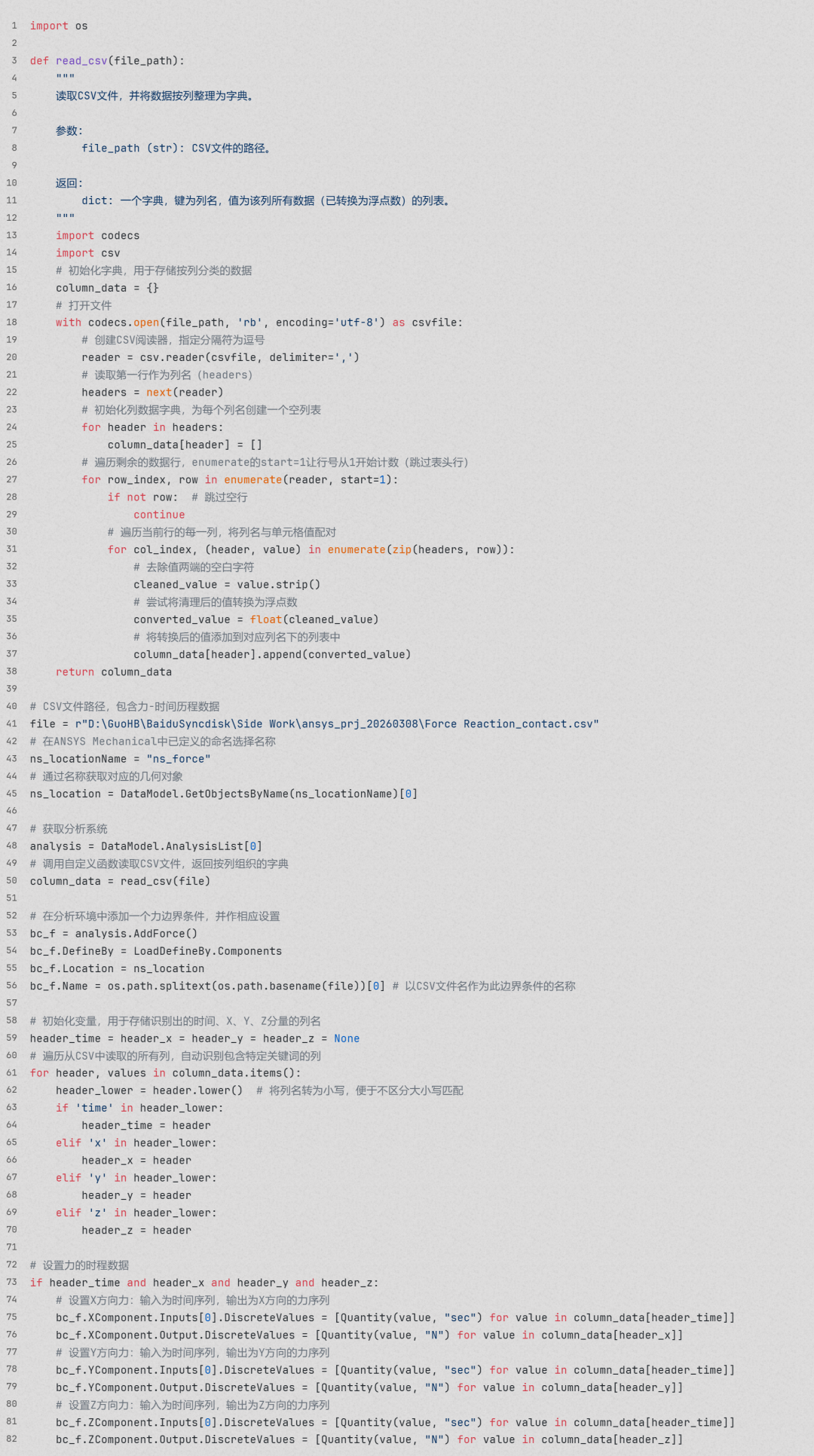

先放完整代码，方便大家整体查看，后面再逐段拆解：
模块1：CSV文件读取函数（read_csv）
这个函数的核心作用，是把CSV文件按“列”读取，整理成字典格式——比如CSV的列名是“Time”“Fx”“Fy”“Fz”，那么读取后得到的字典就是：{"Time":[时间数据列表], "Fx":[X方向力数据列表], ...}，后续调用数据会非常方便。
关键代码解析（重点看这3处）：
1、with codecs.open(file_path, 'rb', encoding='utf-8') as csvfile：用codecs打开文件，避免中文编码报错（很多工程师的CSV文件会有中文列名，用这个方式能避免读取失败）
2、if not row: continue：跳过CSV中的空行，避免后续转换为浮点数时报错
3、converted_value = float(cleaned_value)：将CSV中的文本数据转换为浮点数，这是因为ANSYS载荷需要数值类型，不转换会导致赋值失败。
使用说明：这个函数不需要修改，直接套用即可，后续只需要修改“file”变量，指向自己的CSV文件路径。

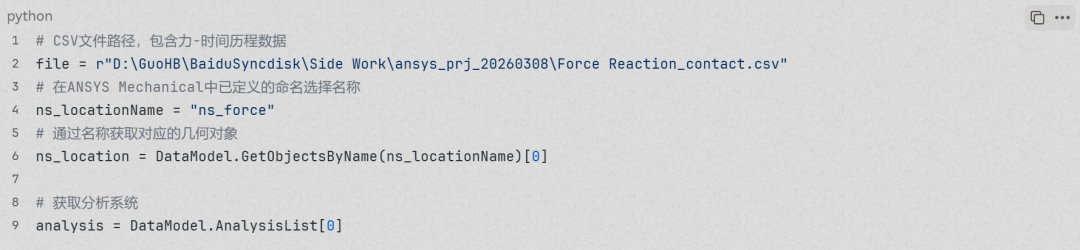

模块2：ANSYS模型对象关联
这部分代码的作用，是让Python“找到”ANSYS模型中的载荷施加位置和分析系统，相当于建立Python和ANSYS的连接。
需要修改的2个变量：
1、file：替换为你的CSV文件完整路径，注意路径前面加“r”，避免转义字符报错（比如把“D:\test.csv”写成“r"D:\test.csv"”）；
2、ns_locationName：替换为你ANSYS模型中“命名选择”的名称，必须完全一致（比如你命名为“force_location”，这里就改成这个名称）。
补充说明：DataModel.GetObjectsByName(ns_locationName)[0] 是通过名称获取命名选择对象，[0]表示取第一个匹配的对象（如果只有一个命名选择，直接用[0]即可）；DataModel.AnalysisList[0] 是获取模型中的第一个分析系统（如果你的载荷要施加到其他分析系统，可修改[0]为对应索引，比如第二个分析系统就是[1]）。

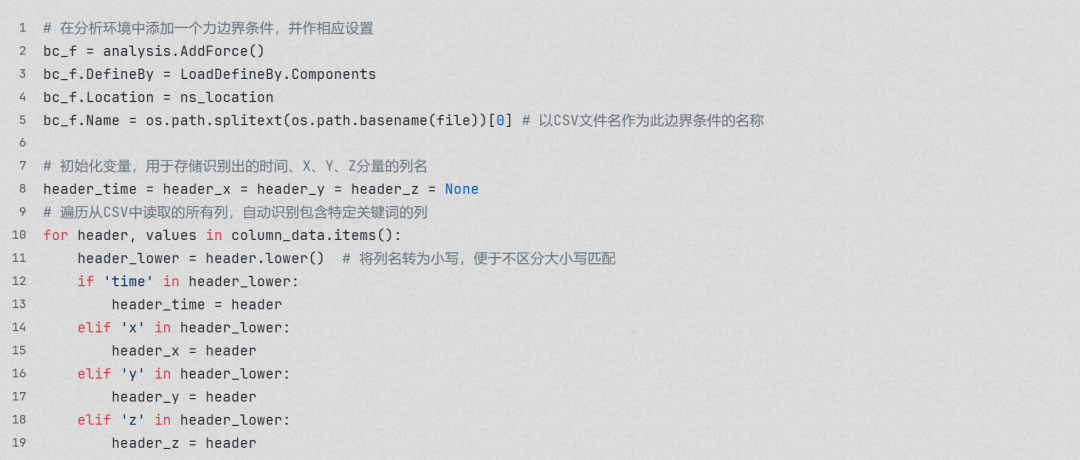

模块3：力边界条件创建与设置
这部分是核心中的核心，负责在ANSYS中自动创建力边界条件，并将CSV中的时程数据赋值给X/Y/Z三个方向。
关键解析：
1、AddForce()：在分析系统中创建一个力边界条件；
2、bc_f.DefineBy = LoadDefineBy.Components：设置力按“分量”定义（即X/Y/Z三个方向分别赋值），这是时程载荷的常规设置；
3、bc_f.Name = os.path.splitext(os.path.basename(file))[0]：自动用CSV文件名作为边界条件的名称，方便后续管理（比如CSV文件叫“force_1.csv”，边界条件就叫“force_1”）；
4、列名自动识别：通过遍历CSV的列名，只要列名包含“time”“x”“y”“z”（不区分大小写），就会自动匹配为时间、X/Y/Z方向力，无需手动指定列索引——比如你的列名是“时间”“X向力”“Y向力”，也能正常识别，非常灵活。

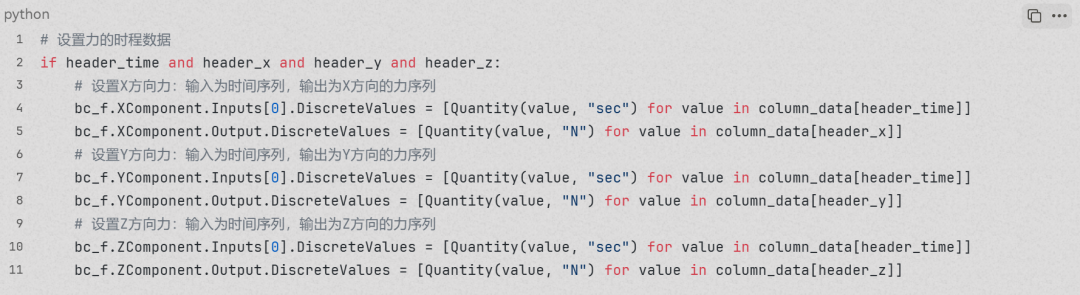

接下来是时程数据赋值，这部分代码将CSV中的数据传递给ANSYS的力边界条件：
关键说明：Quantity(value, "sec") 和 Quantity(value, "N") 是给数据添加单位（时间单位为秒，力的单位为牛），必须添加，否则ANSYS会报错；Inputs是“输入”（即时间），Output是“输出”（即力的大小），对应时程载荷的“时间-力”关系。
三、运行与结果查看
代码运行完成后，我们需要确认载荷是否成功施加、数据是否准确，避免后续仿真出错。这部分将从“直观效果”和“数据验证”两方面，教大家如何确认运行结果，新手也能快速上手验证。
直观效果查看（ANSYS界面操作）

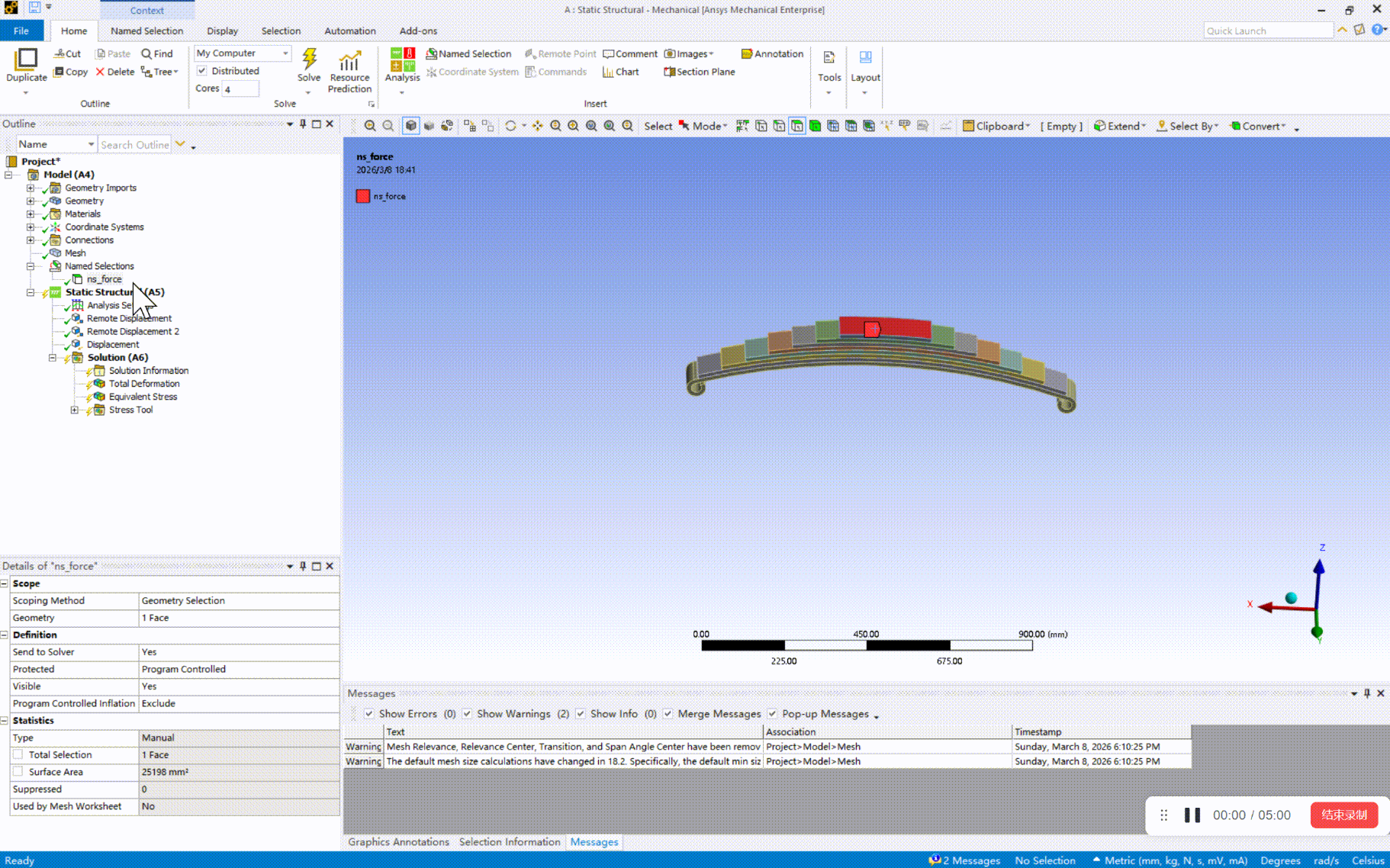

打开ANSYS Mechanical界面，定位到“分析系统”→“边界条件”，即可看到代码自动创建的力边界条件，具体效果如下：
1、单个文件运行结果：边界条件列表中会新增一个以CSV文件命名的“Force”（力）边界条件，右键点击该边界条件，选择“编辑”，可看到施加位置已自动匹配为我们设置的命名选择（如“ns_force”），且“Define By”已默认设为“Components”（分量），无需手动调整。

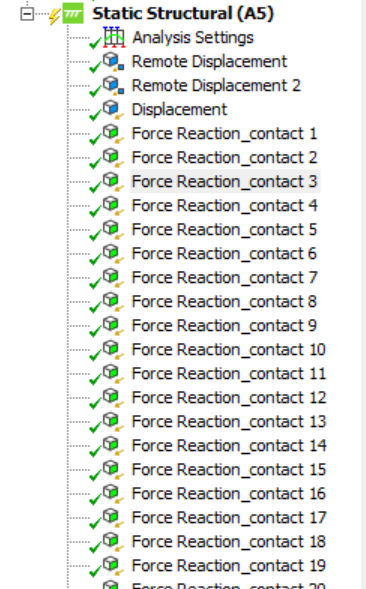

2、批量文件运行结果：边界条件列表中会新增与CSV文件数量一致的力边界条件，每个边界条件的名称都与对应的CSV文件名完全匹配（如“Force Reaction_contact_1”“Force Reaction_contact_2”），一目了然，便于后续区分和管理。
补充提示：如果看不到边界条件，可检查“分析系统”是否正确（是否为代码中设置的AnalysisList[0]），或命名选择是否存在，排除路径、命名匹配错误的问题。
数据准确性验证（核心步骤，避免数据错配）
直观看到边界条件后，还需验证CSV中的时程数据是否准确赋值到ANSYS中，避免出现“边界条件创建成功，但数据错误”的情况，验证步骤如下：
1、双击任意一个自动创建的力边界条件，进入编辑界面，切换到“X Component”“Y Component”“Z Component”标签页；
2、每个标签页中，会显示“输入”（时间）和“输出”（力分量）的离散数据，点击“编辑数据”，可查看具体的数值列表；
3、将ANSYS中显示的数值，与对应的CSV文件中的数据进行比对（可随机抽取3-5个时间点，核对X/Y/Z方向的力值），若数值完全一致，说明数据赋值成功；若不一致，可检查CSV文件
写在最后
前面的代码是处理单个CSV文件的，如果需要处理50+个文件，不需要重复运行50次代码，只需要在前面的代码基础上，添加一个“遍历文件夹”的循环即可。
而且这个思路不止适用于接触反力，还能迁移到其他时程载荷的批量施加，比如位移时程、弯矩时程，只要修改代码中的“边界条件类型”（比如把AddForce()改成AddDisplacement()），就能快速适配。
其实ANSYS二次开发不用追求“高大上”，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。比如这个工具，看似简单，却能让工程师从重复的手动操作中解放出来，把时间花在更核心的仿真分析上——这正是二次开发的核心意义。
如果大家还有其他ANSYS使用中的痛点，欢迎咨询服务。
为了更好的分享各种二次开发学习知识，我还创建了二次开发交流群，并于群里分享各种二次开发文章及相关源程序，欢迎大家于评论区留言，我会逐一邀请加入！
点击立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。
本课程从基础脚本开发到多工况批量计算的自动化实现，手把手教你用 Python 打通 “仿真流程自动化 - 多工况批量计算” 全链路，让 “重复仿真工作自动化、复杂工况高效计算” 从想法变成日常。
我还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高薪内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

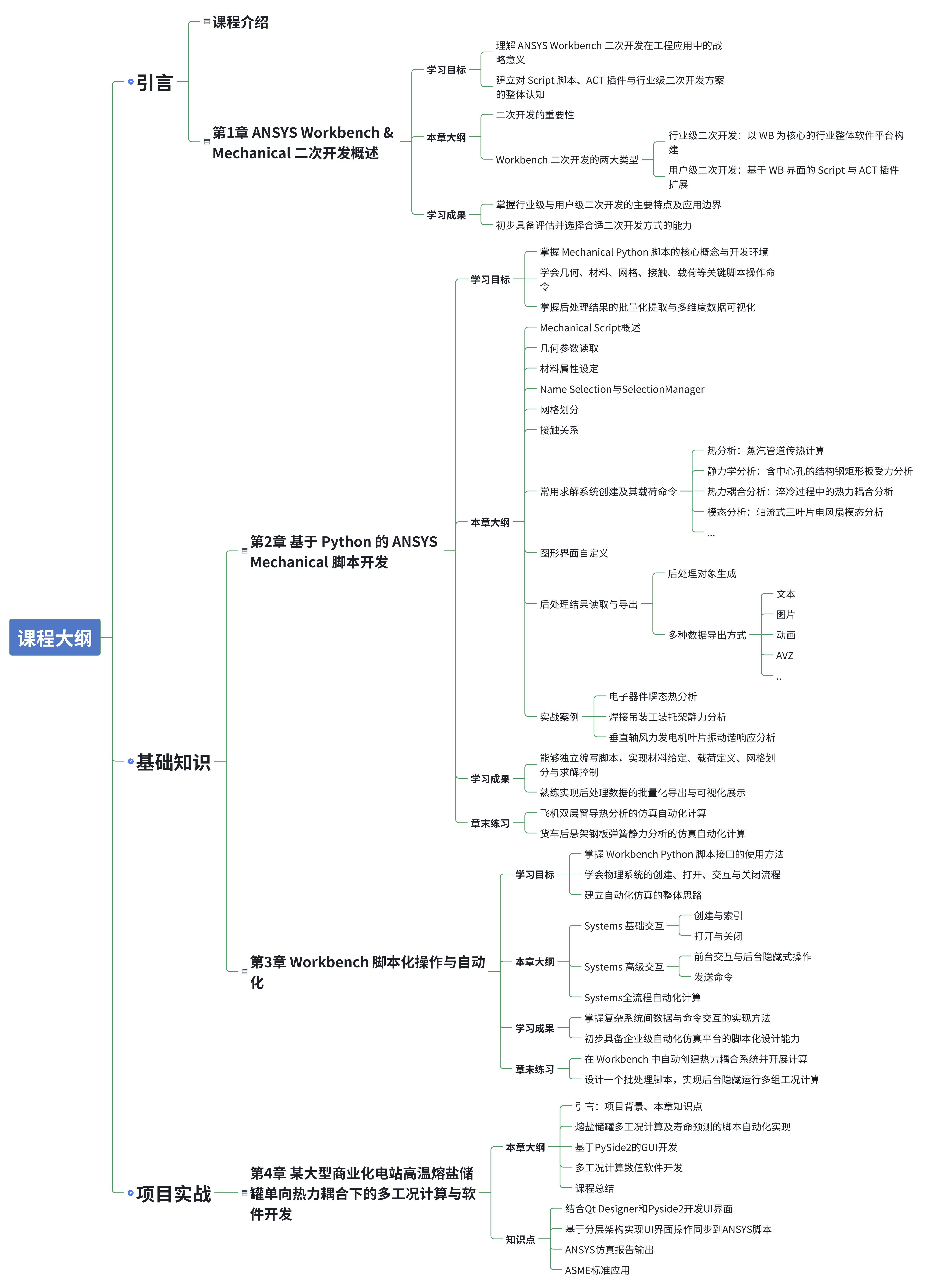

以下是课程大纲及主要内容：
