PCB平面变压器基于CST低频工作室的仿真设置
前言

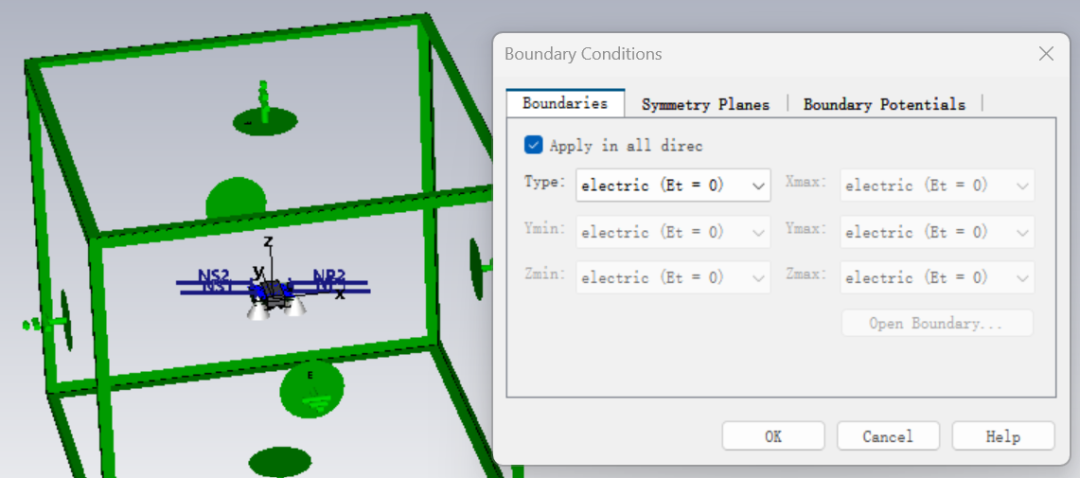

感谢各位粉丝朋友们的关注和支持，最近写了一系列PCB平面变压器的文章，阅读量还是蛮大的，粉丝也是噌噌噌往上涨，真的出乎我的预料，没想到有这么多朋友关注这一块内容。今天我们继续。背景材料和边界设置
频率设置

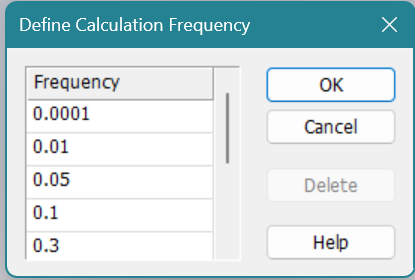

小编设计的正激电源开关频率是300kHz，工作室频率单位是MHz这里肯定设置0.3，另外我们还要仿真阻抗，电感曲线，所以多设置几个频率，比如1e-6，1e-5，0.05，0.1，1 。。。。。。材料设置

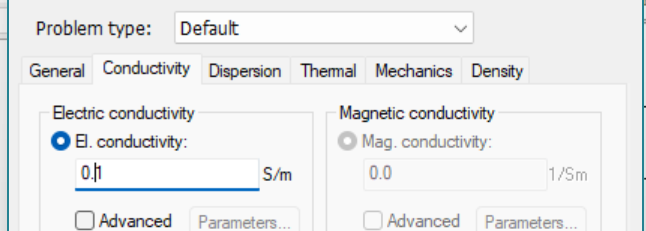

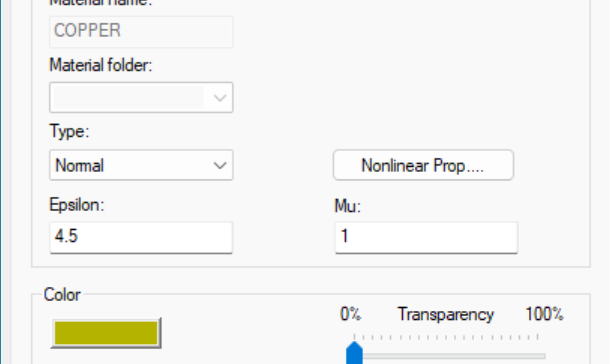

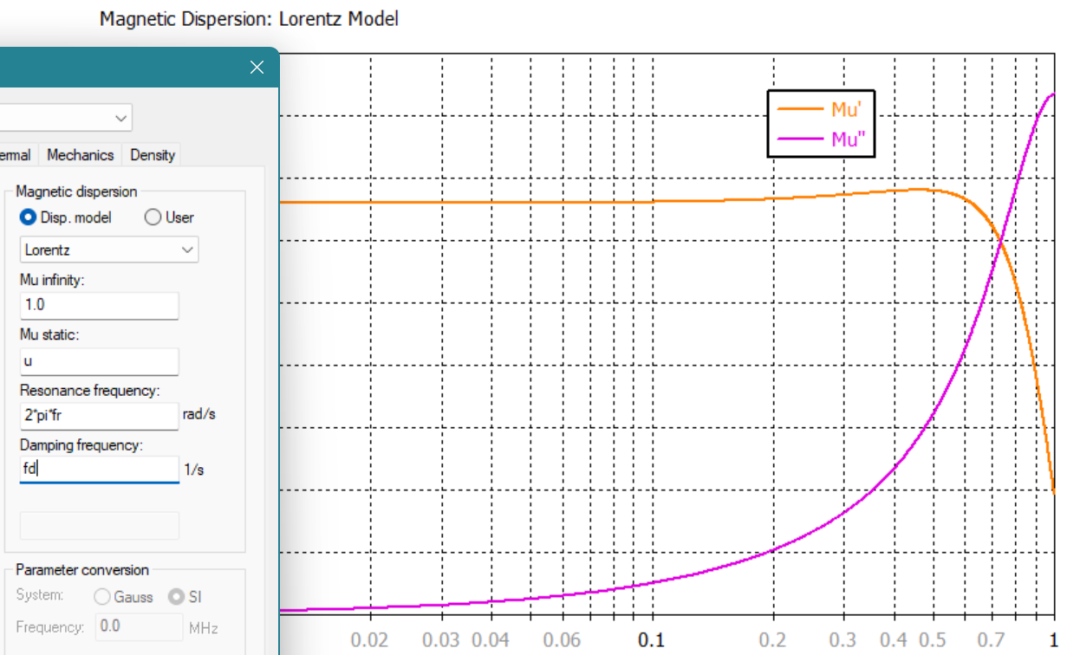

由于需要考虑变压器的涡流损耗，因此这里需要设置电导率。本文磁性材料是绝缘体性质的磁性材料，其电导率极低，大约在 0.1 S/m，所以我这里设置如下由于需要考虑变压器的磁滞损耗，需要设置磁导率，而且要设置和频率相关的相对磁导率模型，这样后面才能仿出磁芯损耗密度。我这里用的洛伦兹模型。 线圈材料使用的是铜，需要考虑趋肤效应对铜损的影响，所以这里铜类型要设置成Normal 激励源设置

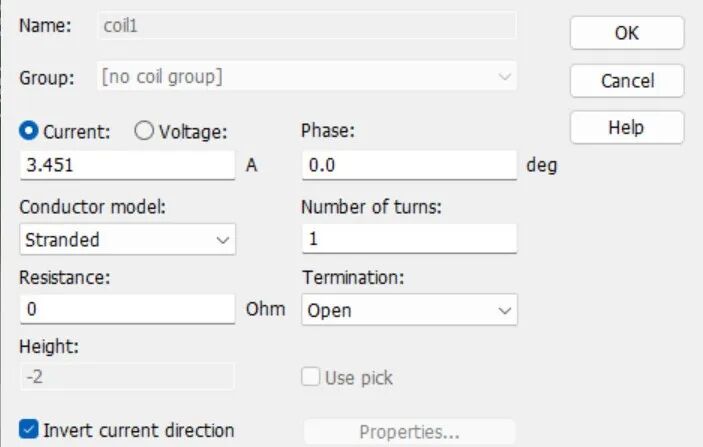

设置激励源，使用Source and load里面的Coil-->Coil segment,自己可以试试怎么建激励源。如下图对话框，可以设置电流或者电压，相位，内阻，方向，匝数，以及端口类型。变压器和共模电感之类建好模型后，这里匝数就设置一砸就行了。 激励源建好后，如下图所示，箭头代表电流方向。仿真模型一定要闭环。 求解器设置

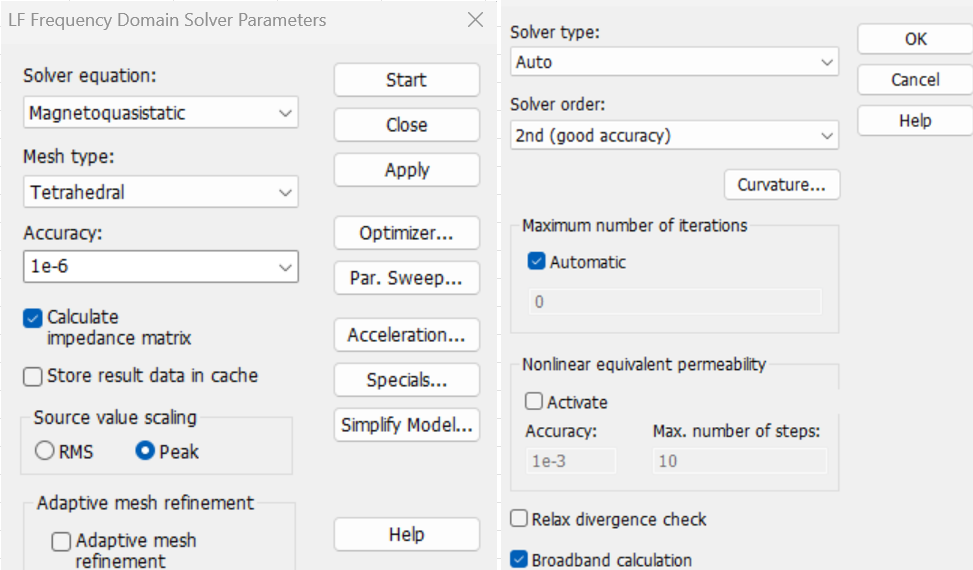

打开LF Frequency Domain Solver求解器设置，仿真使用MQS，网格使用四面体网格。Source value scaling可以选择RMS或者Peak，这里RMS表示你刚才激励源设置用来仿真计算的电流或者电压值是RMS值或者峰值。另外需要注意的是打开special，勾选Broadband calculation，这样可以仿真你设置的带宽。本文小结
本文详细叙述了PCB平面变压器使用CST低频工作室仿真时的整个设置流程，包括边界，背景材料，频率，求解器，激励源，材料设置等。给需要的同学一个参考。感兴趣的同学可以自己试试建模和设置。小编平常也比较忙，无法一下子写完整个仿真。所以决定分开来写，反正至少坚持每周一更吧。著作权归作者所有，欢迎分享，未经许可，不得转载
