地铁转向架—承载城市速度的“钢铁关节”

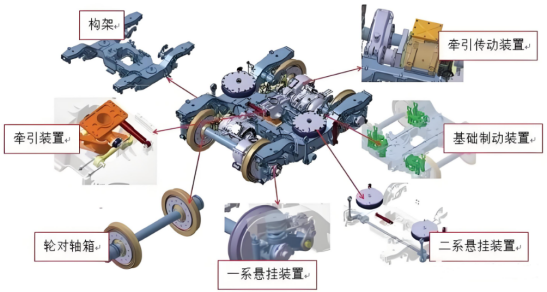

转向架是地铁车辆的核心部件，由构架、轮对、悬挂系统、驱动装置等组成。它不仅是车体与轨道间的唯一连接点，还承担着减震、导向、制动等关键功能。以我国广泛应用的“H型构架”转向架为例，其采用箱型焊接结构，抗扭强度高，能有效分散轨道冲击力；空气弹簧悬挂系统则像“智能气垫”，根据载客量自动调节车厢高度，确保乘客站立平稳。

转向架的历史可追溯至19世纪的蒸汽机车。早期列车采用刚性轮对，颠簸剧烈，乘客常戏称“骨头都要散架”。20世纪50年代，随着地铁的普及，独立旋转车轮和液压减震器的引入大幅提升了舒适性。2025年1月10日，由中车四方股份公司联合青岛地铁集团共同研制的全球首列碳纤维地铁列车“CETROVO 1.0碳星快轨”在青岛地铁1号线正式投入运营。与传统金属材料的地铁车辆相比，碳纤维地铁车辆的车体减重25%、转向架构架减重50%，检修成本降低了22%，运行能耗降低7%，每列车每年可减少二氧化碳排放约130吨。

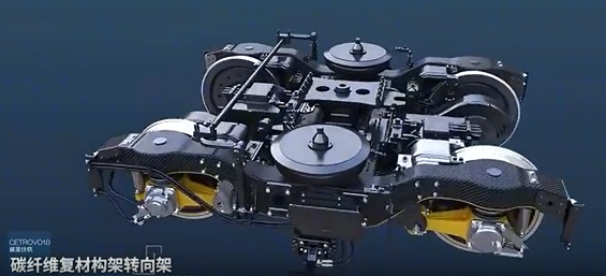

图2 碳纤维复材构架转向架

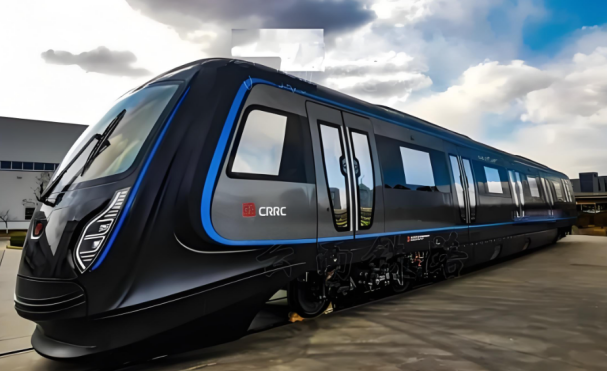

图3 碳纤维地铁列车“CETROVO 1.0碳星快轨”

转向架的每一处设计都关乎乘客体验：

1. 安全屏障：抗侧滚扭杆防止列车过弯时侧翻；一系悬挂（钢弹簧）和二系悬挂（空气弹簧）组成双重减震系统，即便在颠簸路段也能保持车体稳定。

2. 降噪先锋：橡胶轮缘衬垫和弹性车轮设计，使列车通过弯道时的噪音从100分贝降至75分贝以下，沿线居民再无需“闻声关窗”。

3. 节能利器：永磁同步牵引电机直接集成于转向架，传动损耗减少20%，配合再生制动技术，能耗较传统电机降低35%。

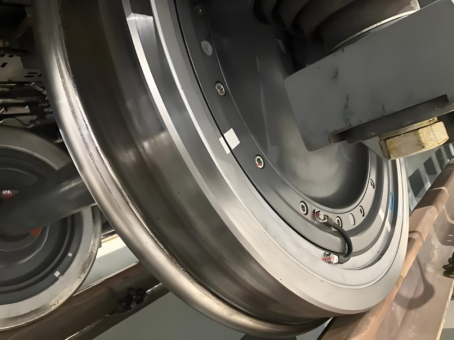

图4 无锡地铁弹性车轮

截至2024年，我国地铁运营里程超1.3万公里，其中90%的线路采用自主研制的转向架。根据《中国城市轨道交通技术发展报告》，新一代转向架的设计寿命已从30年延长至40年，全生命周期维护成本降低25%。2024年6月，国家发布《智能转向架系统技术规范》，首次将人工智能故障诊断、碳纤维材料应用纳入标准，为行业树立新标杆。从“哐当”作响的蒸汽机车到“静如滑翔”的智能地铁，转向架的进化史是一部浓缩的轨道交通科技史。它不仅是钢铁与机械的结晶，更承载着城市对速度、安全与可持续性的永恒追求。正如工程师们常说的那句话：“转向架无声，却托起了整座城市的流动。”未来，随着材料科学与数字技术的深度融合，这道“钢铁关节”将继续突破极限，让城市轨道交通的脉搏跳动得更加稳健、有力。
