转子动力学必学：临界转速与坎贝尔图，藏着有限元分析的核心逻辑
一、理论背景：为什么临界转速如此重要？

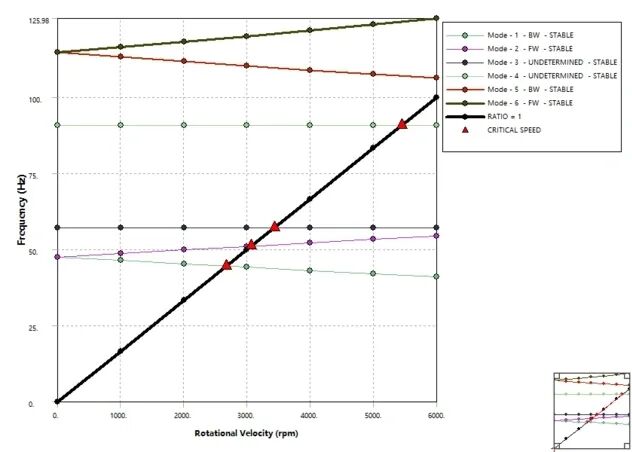

当转子的工作转速与其固有频率重合时，会发生剧烈的共振现象，此时的转速称为临界转速。这是转子动力学中最核心的概念之一。物理本质：转子-轴承系统是一个连续弹性体，具有无限多个自由度，因此存在无限多阶固有频率。当旋转产生的激振频率（通常等于转速或其倍数）与系统固有频率匹配时，振幅急剧放大，可能导致：对于高速旋转的转子，陀螺效应（Gyroscopic Effect）使问题变得复杂。当转子发生横向振动时，旋转产生的角动量会产生一个垂直于振动方向的力矩，这导致：- 正进动（Forward Whirl）：涡动方向与旋转方向相同- 反进动（Backward Whirl）：涡动方向与旋转方向相反陀螺效应使得固有频率随转速变化，这是坎贝尔图的理论基础。坎贝尔图（Campbell Diagram）是转子动力学分析中最强大的工具之一，它将系统固有频率与转速的关系可视化：- 斜线：激振频率线（如1×转速、2×转速等，对应不平衡、叶片通过频率等）- 分析不同激振源（不平衡、不对中、油膜涡动等）的影响二、工程价值：从设计到运维的全生命周期应用
- 刚性转子：工作转速 < 0.7 × 一阶临界转速- 柔性转子：1.3 × 一阶临界转速 < 工作转速 < 0.7 × 二阶临界转速- 满足API 617、API 612等行业标准的振动要求通过对比实测与理论坎贝尔图，可以快速定位故障原因。三、有限元计算常见问题与解决策略
现代转子动力学分析主要依赖有限元法（FEM），但在实际工程中，以下问题频繁出现：- 现象：将复杂轴系简化为等直径轴，导致刚度计算偏差- 解决：采用阶梯轴模型，关键截面（如叶轮安装处）网格加密；考虑剪切变形和转动惯量的铁木辛柯梁理论- 现象：叶轮、联轴器等简化为质点，忽略其转动惯量和陀螺效应- 解决：采用刚性圆盘单元或三维实体单元模拟，准确计算极转动惯量 J_p 和直径转动惯量 J_d- 解决：使用8系数动力模型（4刚度+4阻尼），考虑油膜/滚动轴承的交叉刚度和频率依赖性- 解决：查阅制造商数据或进行静态扭转试验；对柔性联轴器采用等效刚度，对刚性联轴器考虑接触非线性- 解决：采用"转子-轴承-基础"耦合模型，或试验获取支承动刚度- 现象：未启用陀螺矩阵，导致坎贝尔图呈水平直线（频率不随转速变化）- 解决：在求解器中激活陀螺效应选项，注意科氏力的正确施加- 现象：仅计算前几阶模态，遗漏工作转速范围内的临界转速- 解决：采用Block Lanczos或QR Damped法，提取足够模态数（通常需覆盖最高工作转速的2-3倍）- 现象：使用比例阻尼（Rayleigh阻尼）模拟轴承，无法反映频率特性- 解决：轴承采用复模态分析或频率相关阻尼矩阵；对系统使用QR Damped或复模态求解器。目前，ANSYS Workbench有完备的转子动力学建模和计算功能，可以解决复杂的各类转子动力学计算问题。 2. 轴承刚度取值偏差（油膜轴承受温度、粘度影响大）- 解决策略：模态试验验证，采用模型修正技术（如灵敏度分析）调整参数- 建议：建立标准建模流程（Checklist），关键项目交叉验证临界转速与坎贝尔图是转子动力学从理论走向工程的桥梁。在数字化时代，有限元工具虽然强大，但工程判断力仍是核心——理解物理本质，识别计算陷阱，才能让理论真正服务于设备的安全与高效运行。旋转机械的设计，本质上是一场与共振的博弈。而坎贝尔图，就是我们手中的战略地图。四、如何快速掌握转子动力学仿真计算方法？
为了帮助用户了解转子动力学的原理，和掌握ANSYS Workbench建模方法与有限元计算流程。仿真秀邀请平台优秀讲师张老师，于2026年3月4日晚19:30做客仿真秀，为大家带来《ANSYS Workbench转子动力学有限元计算案例》免费公开课。直播主题：ANSYS Workbench转子动力学有限元计算案例剖析公开课ANSYS Workbench转子动力学有限元计算案例剖析公开课-仿真秀直播
