液压悬置的“高频动态硬化”难题：盘式 vs 膜式，谁才是解药？
在汽车NVH（噪声、振动与声振粗糙度）工程师的日常中，液压悬置的“高频动刚度硬化”问题一直是个让人头疼的“顽疾”。简单来说，就是悬置在高频振动下变得太“硬”，导致发动机的高频振动直接传入车内，产生恼人的噪音。
面对这个问题，工程师们通常有两种武器：解耦盘式液压悬置和解耦膜式液压悬置。那么，到底哪种结构更擅长解决高频硬化？今天我们就结合一张干货满满的总结图，来深度剖析一下这两种结构的优劣。

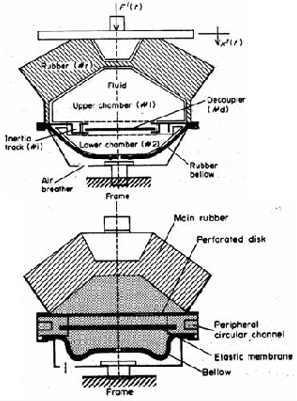

图1 解耦盘&解耦膜液压悬置
一、 盘式悬置：高频硬化的“克星”
如果你的项目对高频动刚度硬化的要求非常苛刻，那么解耦盘式液压悬置绝对是首选。根据研究数据，它在改善高频性能方面有着得天独厚的优势：
密度是关键：增加解耦盘的密度，是降低高频动刚度硬化最有效的手段。这就好比给悬置内部加了一块“重锤”，能有效抑制高频振动。
面积要大：在同等条件下，降低解耦盘面积反而会让硬化更严重。所以，为了抑制高频硬化，尽可能增大解耦盘的面积是正确的方向。
流体体积要小：增加流体密度会降低刚度硬化出现的频率值。这意味着，减小上液室的流体体积，能让动刚度硬化出现的频率更高（也就是更不容易在常用频段发生），从而获得更好的高频隔振效果。
刚度要适中：底膜的刚度不能太大，否则在很宽的频率范围内，悬置的整体动刚度都会偏大，失去隔振意义。

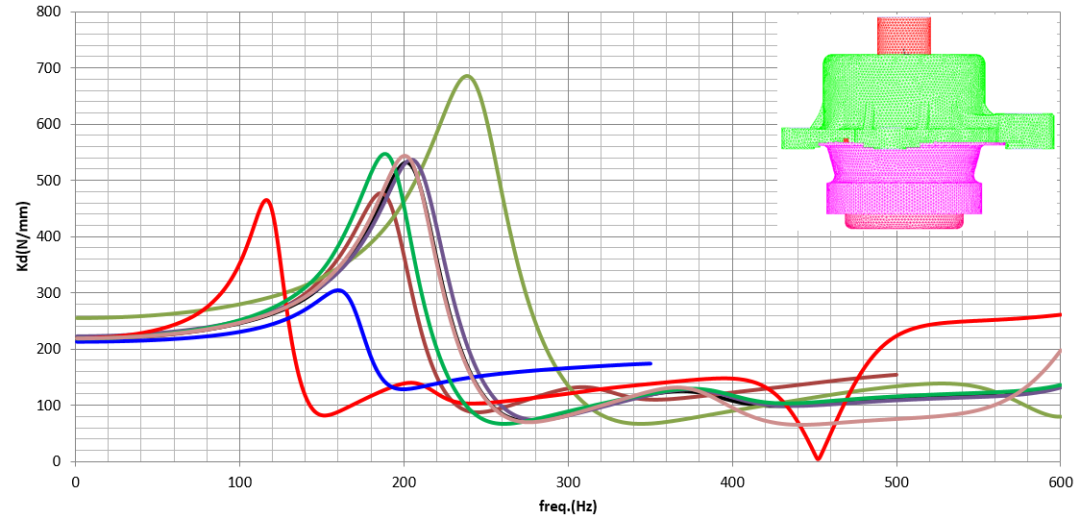

图2 各种因素对液压悬置高频动刚度硬化性能的影响（梯形解耦盘式液压悬置）
二、 膜式悬置：改善有限的“备选方案”
相比之下，解耦膜式液压悬置在解决高频动刚度硬化方面就显得有些“力不从心”了：
手段单一：与盘式相比，膜式没有非常简便有效的方式来改善高频动刚度硬化。它不像盘式那样可以通过调整密度或面积来灵活控制。
唯一办法是节流：膜式唯一效果明显的方法是增加节流盘，通过限制流体流动来降低上液室流体体积，从而改善高频性能。
密度效果差：增加解耦膜的密度，对改善高频动刚度硬化的帮助非常小。
刚度同样忌讳过大：和盘式一样，底膜刚度也不能过大，否则同样会导致整体动刚度在宽频范围内偏大。

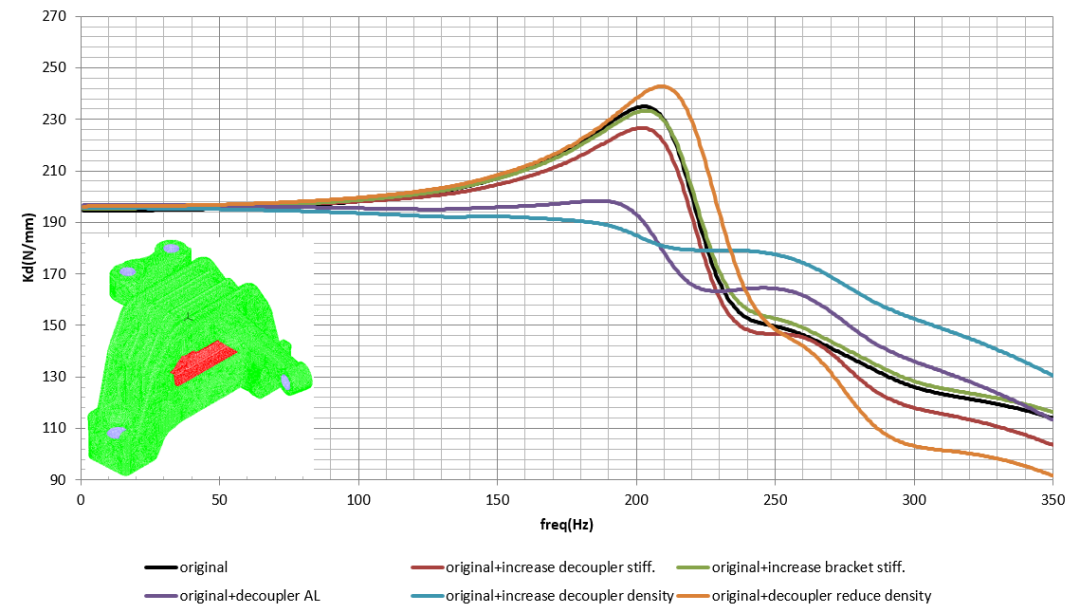

图3 各种因素对液压悬置高频动刚度硬化性能的影响（筒形解耦膜式液压悬置）
三、 总结与建议
一句话总结：
对于动刚度硬化问题要求过于苛刻的项目，必须考虑使用解耦盘式液压悬置。解耦膜式液压悬置很难将动刚度硬化问题改善得很好。
给工程师的建议：
首选盘式：如果你的车型对静谧性要求极高，或者发动机高频噪声是主要痛点，优先选择解耦盘式结构，并重点优化解耦盘的密度和面积。
慎用膜式：除非有特殊的结构空间限制或成本考量，否则在高频性能要求高的场景下，膜式悬置往往难以胜任。
结语：
液压悬置的设计是一门平衡的艺术。了解不同结构（盘式 vs 膜式）在高频动刚度硬化方面的特性差异，能帮助我们在项目初期就选对方向，避免后期陷入“修修补补”的泥潭。希望这篇干货能帮你搞定那个让人头秃的NVH难题！
