IEC61400-1风力发电机组第1部分：设计要求解析（5）符号和缩略语

强学斋

5月前浏览955

IEC 61400-1:2019第4章Symbols and abbreviated terms，介绍标准用到的符号和缩略语。

这一章为后续章节提供符号定义基础，确保标准全文中符号使用的一致性，建立风电行业国际通用的技术语言，明确各物理量的定义和单位。

这些符号和缩略语贯穿 IEC 61400-1 全文，是理解载荷计算、设计工况和安全评估等技术内容的基础。

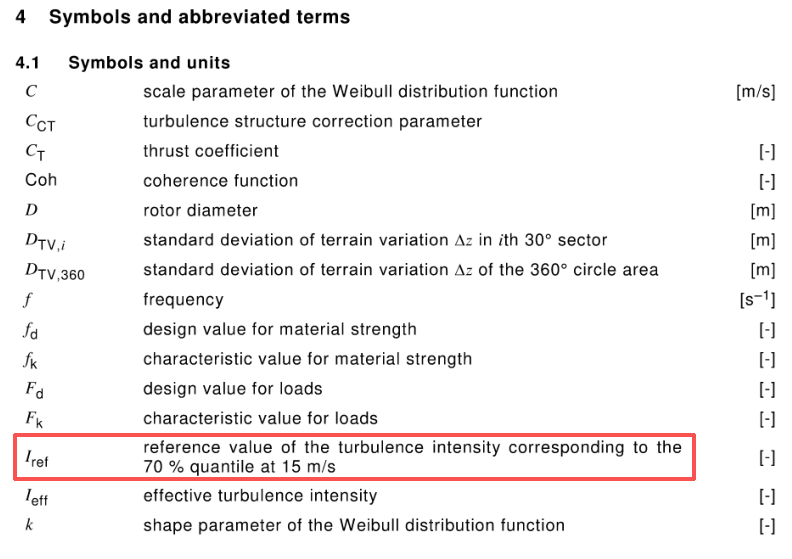

I ref：湍流密度参考的定义从10分钟内平均风速为15米/秒时，轮毂高度处湍流密度的期望值，改为在风速为15米/秒时，对应70%分位数的湍流强度参考值。

k1和k2是用来把 360° 方向扇区内的湍流标准差换算成特征湍流强度时用的比例常数，对应11章特定风场评估新版本新增的内容。

P：空气压力。

Ps：生存概率，这两个缩写相对于旧版做了替换和更新，使得表达更加合理。

R：radius of circle segment（圆弧半径），用于叶片气动外形或载荷分布几何描述。

R₀：气体常数

S：load function（荷载函数）

S F,min ：为齿断裂（Tooth Breakage）最小安全系数，

S H,min ：为点蚀（Pitting）最小安全系数。

Sk (f) ：风速的单边功率谱密度函数

K：速度分量索引

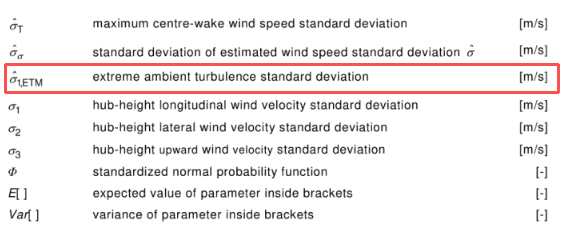

σ 1 ETM：极端环境湍流标准差,此参数是 IEC 61400-1 载荷计算中最重要的极端工况输入之一，用于确保风电机组在恶劣大气条件下的安全性。

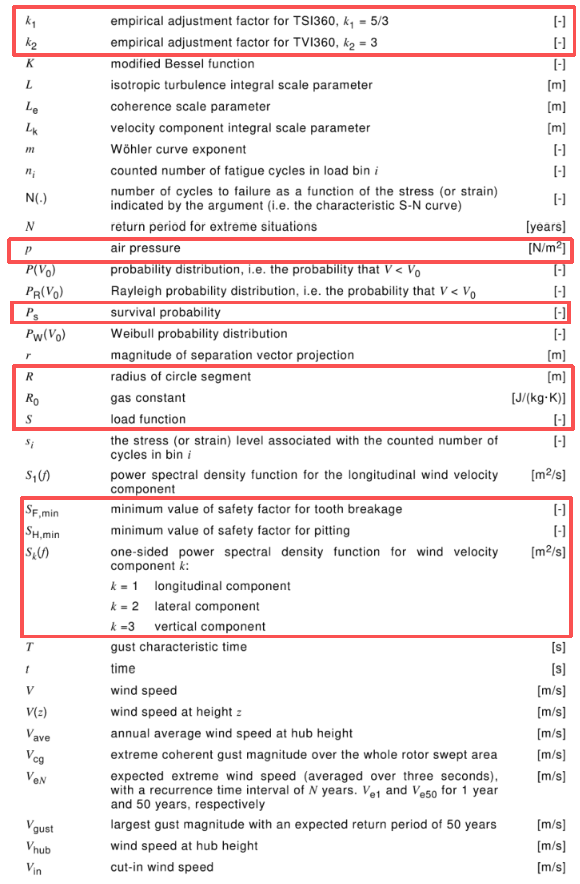

以上图片是标准中用到的符号，红圈是第四版新增的。

根据 IEC 61400-1:2019（第4版）与 2005版（第3版）的技术对比，红圈内符号的新增反映了复杂地形精细化评估、尾流效应精确建模、多物理场耦合计算及可靠性工程方法的引入。

以下逐一解析：

1. 复杂地形评估量化（k 1 , k 2 ）

符号

定义

新增原因与技术背景

360经验调整因子，k1=5/3

地形坡度指数标准化：2019版新增附录C

地形复杂度评估，将地形对湍流的影响量化为TSI/TVI指数。k1=5/3源于边界层相似律，用于修正复杂山地流场中涡旋结构对湍流积分尺度的影响

360经验调整因子，k2=3

地形起伏修正：通过实测数据回归得出，用于计算湍流结构修正参数CCT（Table 6），直接调整疲劳载荷。旧版仅简单区分"平坦/复杂"，无法量化山脊/山谷效应

工程意义：中国西南、日本等陡峭山地风电场开发，必须通过这些因子修正各向异性湍流（σ 2 /σ 1比值），否则会导致机组迎风向设计偏差。

2. 空气密度与结冰耦合（p）

符号

定义

新增原因

气压 [N/m²]

寒冷/结冰气候扩展：2019版新增附录L（结冰气候IC）和附录M（低温气候LTC）。

气压p与温度、湿度共同决定空气密度进而影响：
1. 结冰条件下翼型气动性能（粗糙度敏感性）
2. 极端低温（-20°C以下）的推力计算
3. 高海拔（低气压）风电场的功率修正

关键变化：旧版（2005）仅考虑标准空气密度（1.225 kg/m³），2019版要求根据实际海拔高度和温度修正，p 成为基础环境参数。

3. 可靠性设计方法（P s ）

符号

定义

新增原因

生存概率

（Survival robability）

概率化设计深化：2019版强化部分安全系数法与直接概率设计法的衔接。Ps = 1 - Pf（失效率），用于：
1. 验证极端载荷下的结构可靠性 2. 材料特征值f_k与设计值f_d的换算关系 3. 与ISO 2394（结构可靠性标准）协调

应用场景：尾流诱导载荷（DLC 1.6）和复杂地形湍流（DLC 1.3）的超越概率计算，需明确P s作为设计目标。

4. 尾流效应精准建模（R, S）

符号

定义

新增原因

圆弧段半径

DWM模型几何参数化：2019版正式引入动态尾流振荡模型（DWM），描述尾流亏损区域随大气大涡的随机摆动。R用于定义尾流亏损场的横向/纵向曲率，替代旧版Frandsen模型的稳态高斯分布

载荷函数

（Load function）

疲劳累积损伤计算标准化：明确定义载荷循环计数（Rainflow计数）与S-N曲线（Wöhler曲线）的数学关系，公式化疲劳寿命评估。

背景：海上/陆上大规模风电场（间距<5D）成为主流，尾流摆动导致的附加疲劳载荷（疲劳损伤增加20-40%）必须通过DWM 模型和载荷函数S 量化。

5. 齿轮传动系统细化（S F,min , S H,min ）

符号	定义	新增原因
S_F,min	齿断裂最小安全系数	偏航/变桨系统载荷标准化：2019版表4首次明确偏航轴承、变桨轴承的齿轮安全系数： • 等级1（冗余）：SF,min=1.1 • 等级2（非冗余）：$S_{F,\min} = 1.25$
S_H,min	点蚀最小安全系数	同上，对应ISO 6336齿轮标准，旧版仅笼统要求符合齿轮设计规范。

6. 湍流统计特性细化（Iref, σ1,ETM, Sk(f)）

符号	定义	新增原因
I_ref	湍流强度参考值	湍流类别精确定义：2019版将湍流分为A+/A/B/C三级Iref=0.18/0.16/0.14/0.12）。新增70%分位数作为设计基准，确保85%满足条件.
σ _1,ETM	极端环境湍流标准差	极端工况扩展：区分EWM（极端风速）与ETM（极端湍流），针对台风气候（Class T）和强不稳定大气（如雷暴前兆）定义高湍流环境.
S_k(f)	风速功率谱密度（k=1,2,3分量）	各向异性湍流建模：明确区分纵向(k=1)、横向(k=2)、竖向(k=3)湍流分量，对应复杂地形中的实际情况

新增符号的系统性逻辑:环境边界精细化、流场输入精确化、结构响应可靠化和失效模式完整化。

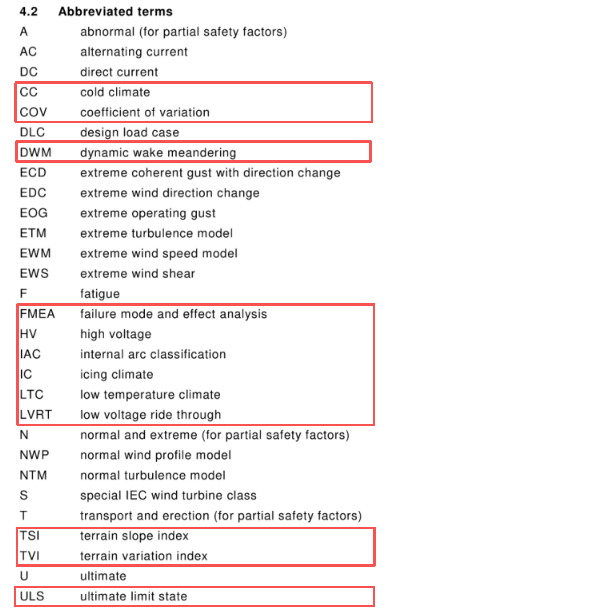

以上图片是标准中用到的缩略语，红圈是第四版新增的。根据 IEC 61400-1:2019（第4版）与 2005版（第3版）的技术对比，红圈内符号的新增反映了气候扩展、地形精细化、阵列效应、电气韧性和风险管理。以下逐一解析：

1.气候适应性扩展（CC / IC / LTC）

术语	含义	新增原因
CC	Cold Climate （寒冷气候）	风电开发向高纬度（北欧、北美）、高海拔（中国西部、南美）扩展，需标准化低温对材料、润滑、控制系统的特殊要求。
IC	Icing Climate （结冰气候）	覆冰成为关键设计载荷，2019版新增附录 L专门规定结冰评估与载荷计算，旧版仅作为"特殊条件"提及
LTC	Low Temperature Climate （低温气候）	区分一般低温（LTC）与覆冰（IC），针对-20°C以下环境的材料韧性、启动性能等提出明确要求。

技术背景：早期IEC标准基于欧洲温带环境制定，随着全球风电开发进入寒冷/结冰区域，需将项目经验转化为规范条款。

2. 复杂地形精细化评估（TSI / TVI）

术语

含义

新增原因

TSI

Terrain Slope Index

（地形坡度指数）

替代旧版单一"地形复杂度指数"，基于能量加权计算30°扇区内地形平均坡度，更精确反映来流方向的地形陡度。

TVI

Terrain Variation Index

（地形变化指数）

量化地形起伏（标准差），识别山脊、山谷等复杂地貌对湍流结构的扭曲效应。

工程意义：中国西南、日本、台湾等山地风电场开发，必须考虑地形导致的各向异性湍流（σ2/σ1 , σ3/σ1 比值变化）。

3. 尾流效应精准化建模（DWM）

术语

含义

新增原因

DWM

Dynamic Wake Meandering

（动态尾流振荡）

考虑大气大涡对尾流的随机摆动（meandering）及由此产生的动态附加湍流。

技术必要性：DWM模型将尾流视为被动示踪剂，结合速度亏损场与随机摆动路径，更准确预测极端载荷与发电量损失适用于DLC 1.6（发电+尾流）和DLC 6.3（停机+尾流极端湍流）。

4. 电气系统韧性与安全（LVRT / HV / IAC）

术语	含义	新增原因
LVRT	Low Voltage Ride Through （低电压穿越）	风电渗透率提高，电网故障时机组必须保持并网而非脱网，防止连锁崩溃，成为DLC 2.5的正式设计载荷。
HV	High Voltage （高电压）	海上及大型陆上风电场，高压电气安全设计需标准化。
IAC	Internal Arc Classification （内部电弧等级）	反映开关柜、变压器等高压设备的内部电弧故障防护要求，提升人员安全。

5. 风险管理方法标准化（FMEA）

术语

含义

新增原因

FMEA

Failure Mode and Effect Analysis

（失效模式与影响分析）

旧版仅要求"故障分析"，2019版正式引用IEC 60812FMEA方法，强制要求对控制系统、电气系统进行系统性故障识别，用于DLC 2.x（发电+故障）的载荷定义。

变化细节：要求识别控制系统故障的返回周期（MTBF）区分主控制层与独立保护层故障，避免共因失效为漂浮式风电（FOWT）的系泊/压载控制系统提供分析框架。

6. 极端风况统计修正（COV）

术语

含义

新增原因

COV

Coefficient of Variation

（变异系数）

针对台风/飓风/热带气旋区域，年最大风速的变差系数可能超过15%，需调整载荷安全系数。

技术必要性：热带气旋风速分布的离散性（COV≈25%）远高于温带气旋（COV≈10%），旧版基于欧洲低COV假设的安全因子在台风区不可靠。

这些新增术语使IEC 61400-1:2019能够覆盖全球范围内的极端气候（北极、台风带）、复杂地形（山地）和大型海上/陆上风电场的设计需求，而非仅限于早期的欧洲平原风电场场景。

以上简单整理了IEC 61400-1 2019版本相对于旧版增加的符号和缩略语，这些增加的部分通常都对应着标准修改和增加的内容，在接下来的文章里，我会分章节更加详细的解读。
