实战破解｜Mechanical不可参数化难题？Python Code一招搞定
导读：大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力，今天给大家分享一些ANSYS二次开发方面的干货。

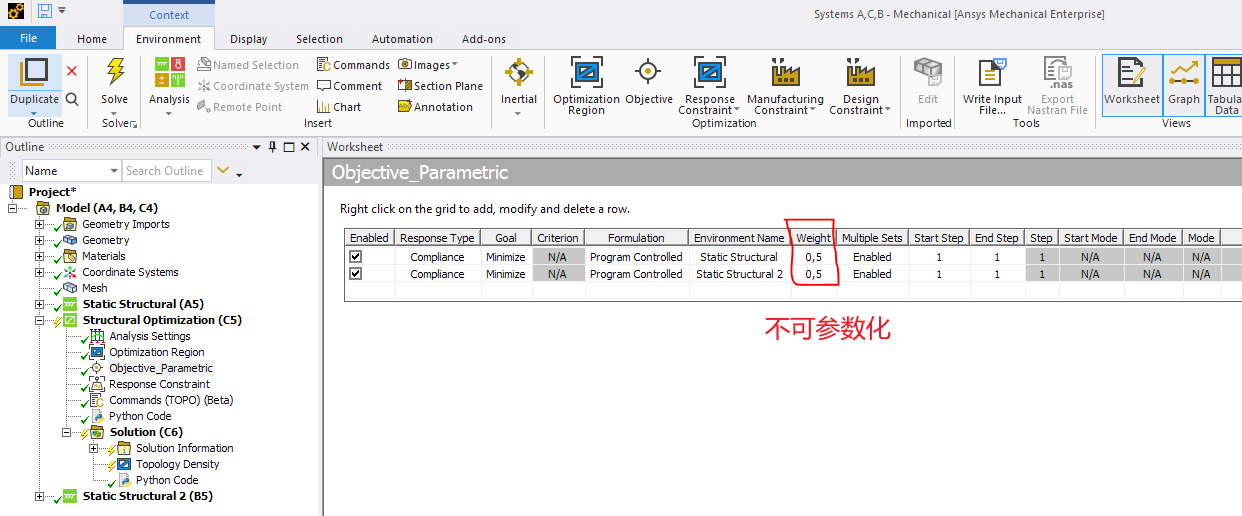

春节期间，就有一些学员私信我一个共性难题：在Mechanical中，有些关键参数死活没法参数化，比如多目标优化时的权重设置、螺栓预紧力的大小调整，每次修改都要手动重新操作，反复迭代下来，效率低得让人头疼。
其实很多人不知道，Mechanical自带的Python Code功能，正是解决这类“不可参数化”问题的关键钥匙。今天就从实际工程场景出发，先讲核心技术原理，再上完整实战案例，手把手教你用Python Code实现自定义参数化，看完直接抄作业就能用！
一、先搞懂：为什么有些参数不能直接参数化？

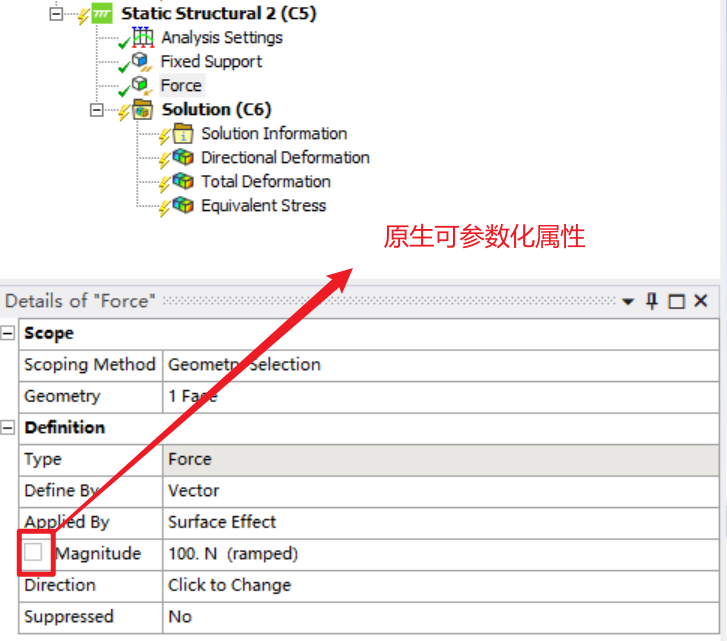

Mechanical的参数化功能虽然强大，但存在明显的“局限性”——只有软件预设的、显示在“Parameters”面板中的参数，才能直接进行参数化设置和迭代分析。
而像学员们提到的「多目标分析权重」「螺栓预紧力」，还有一些自定义载荷、边界条件的细节参数，并不在预设参数列表里，所以没法直接通过常规操作实现参数化。
但幸运的是，ANSYS开放了Python脚本接口，我们可以通过编写Python Code，给Python Code对象添加自定义属性，再通过这些自定义属性，间接实现那些“不可参数化”参数的参数化控制——核心就是用到「Property Provider」功能。
二、核心技术：Property Provider详解
上一篇文章，我们简单介绍了Python Code的基础用法，比如批量导出仿真结果。今天重点讲进阶功能——Property Provider，它的核心作用就是：给Python Code对象添加自定义属性，这些属性既能在Mechanical界面上显示，也能通过脚本API调用，相当于我们自己“造”一个可参数化的参数。
2.1 基础用法：如何启用Property Provider？
用法非常简单：只需将Python Code对象的PropertyProvider属性，设置为一个实现了IPropertyProvider接口的类实例即可。
关键是——Mechanical已经给我们提供了现成的模板！在Python Code的「Property Provider」标签页中，就能看到默认的模板代码，我们不需要从零编写，只需在此基础上修改、自定义，就能快速添加自己需要的属性。

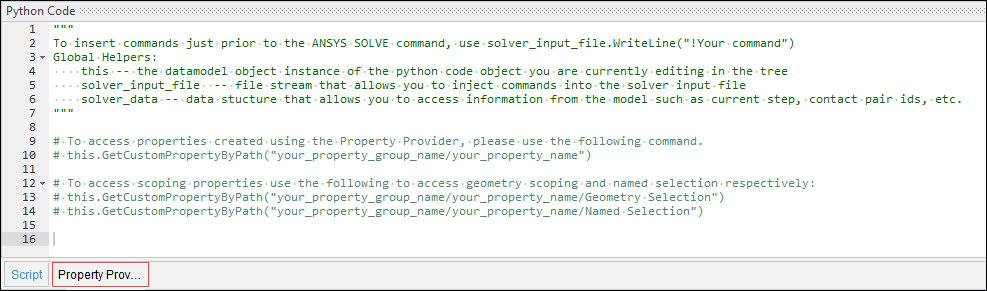

给大家看一下模板所在的位置：
这个默认的Provider类，已经帮我们做好了3件事，省去了大量重复工作：
自动实现了IPropertyProvider接口（不用我们自己编写接口代码）；
添加了AnsGroup辅助类，方便我们在Mechanical细节视图中，对自定义属性进行分组管理；
提供了常用的辅助方法，比如访问自定义属性、控制属性的显示/只读状态等。
2.2 关键：4种属性控制类型（按需选择，不踩坑）
创建自定义属性时，需要选择对应的控制类型，不同类型对应不同的用途，工程中最常用的是「Double」类型，我们重点讲。其他3种，我简单带过，避免混淆。
Double：数值类型（最常用），比如螺栓预紧力（N）、载荷大小（MPa）、尺寸参数（mm）等，支持设置数值范围，可直接参数化；
Expression：字符串类型，注意！不是Mechanical的表达式，只是普通字符串，适合存储备注、名称等文本信息；
ApplyCancel：按钮类型，点击后触发对应的操作，适合需要手动触发的脚本逻辑；
Options：下拉选项类型，比如设置材料类型、载荷方向等，可自定义下拉选项内容。
补充一个小知识点：这些基础类型可以扩展，比如Mechanical中的“压力载荷”的范围选择属性（Scoping），就是通过组合Options和ApplyCancel类型实现的。如果需要自定义这类复杂属性，可以参考安装目录下的模板文件：
INSTALL_DIR/aisol/DSPages/Python/mech_templates/property_templates.py2.3 核心重点：属性的添加、删除、访问与参数化，以及回调函数
这部分是重中之重，也是我们后面实现螺栓预紧力参数化的基础，所有操作都围绕「reload_props()」函数展开。
(1) 添加自定义属性
核心逻辑：创建Provider实例 → 添加属性组（Group）→ 给组添加属性 → 将Provider实例赋值给Python Code对象 → 重新加载属性（Reload）。

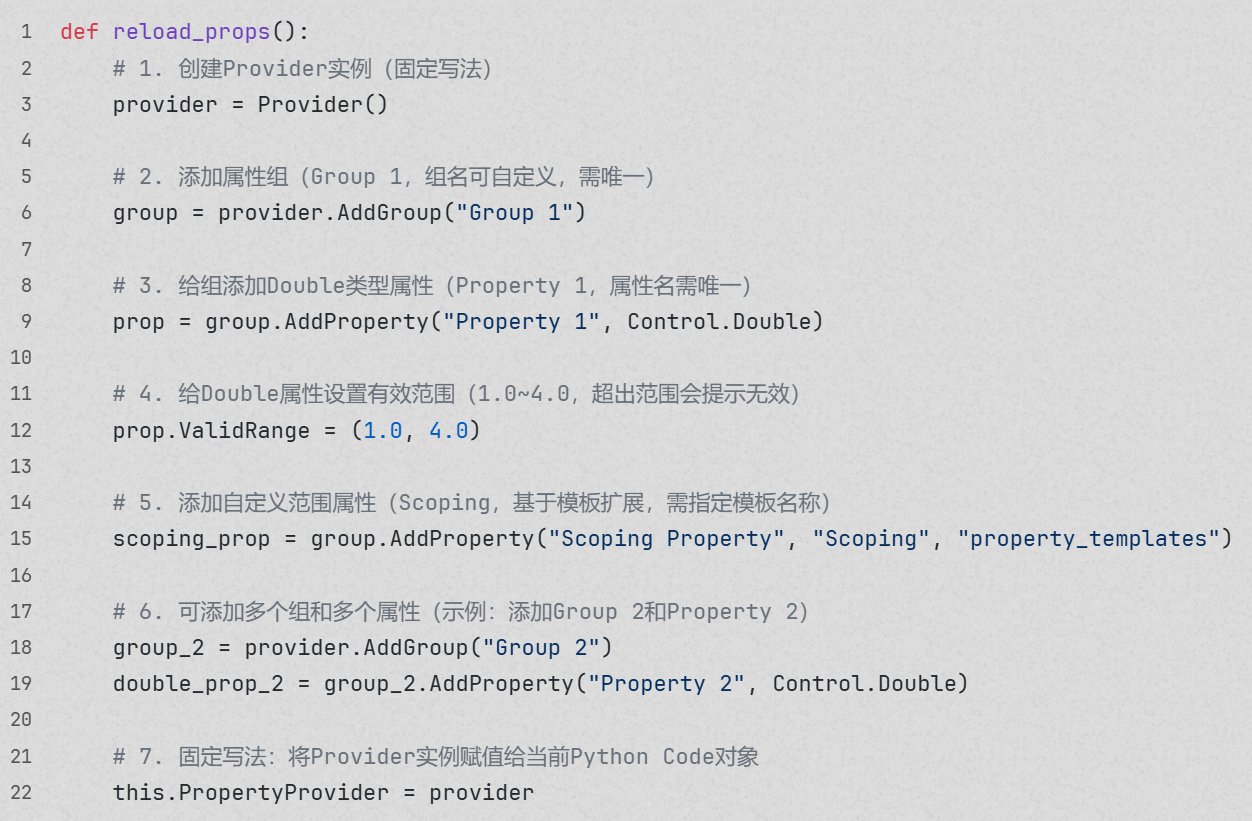

以下是完整示例代码，包含注释，可直接copy修改使用：
注意要点：属性名和组名必须唯一，否则会出现报错，后面访问属性时也会出现混乱。
添加完成后，记得在Mechanical中右键Python Code对象，选择「Reload Properties」，自定义属性就会显示在细节视图中了。
(2) 删除自定义属性
操作非常简单：直接删除代码中添加该属性（或组）的相关语句，然后重新加载属性（Reload）即可。

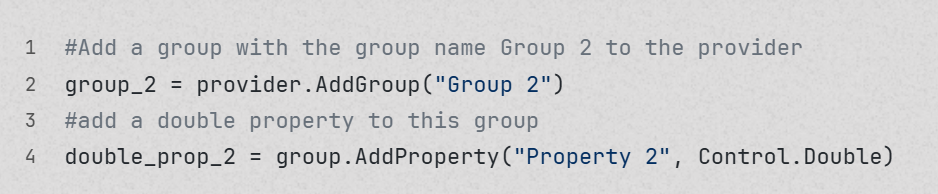

示例：删除上面代码中的Group 2和Property 2，只需删除以下2行代码，再Reload：
提醒：删除属性后，重新加载会重置所有剩余属性，之前设置的属性值会丢失，建议删除前做好备份。
(3) 访问自定义属性
添加属性后，我们需要在脚本中访问它的值，才能实现后续的参数化控制，核心是用到「GetCustomPropertyByPath()」方法。
访问路径规则：组名/属性名（用斜杠分隔），比如“Group 1/Property 1”。

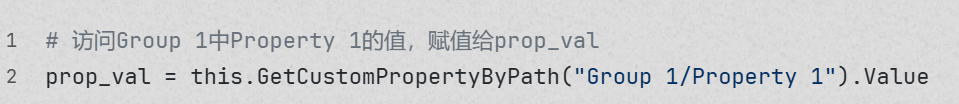

示例1：访问普通Double属性的值（最常用）

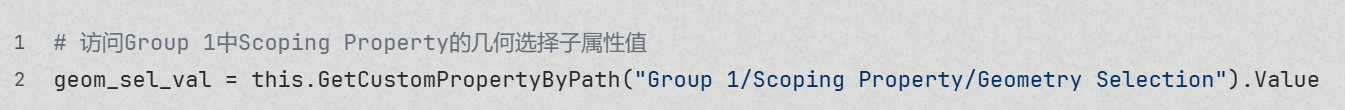

示例2：访问扩展属性（如Scoping属性）的值
扩展属性（如Scoping）包含多个子属性，访问时需要加上子属性名，路径规则：组名/扩展属性名/子属性名，比如：
(4) 属性参数化（关键一步）
我们添加自定义属性的最终目的，就是实现参数化，这里重点注意：只有Double类型的属性支持参数化，其他类型不支持。
实现步骤：给Double属性设置「CanParameterize = True」，默认是输入参数；如果需要设置为输出参数（比如仿真结果），再添加「ParameterType = ParameterType.Output」。

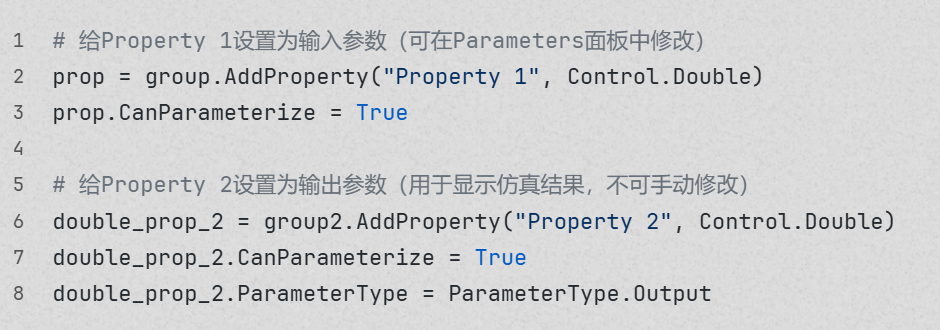

示例代码（延续上面的案例）：
设置完成后，重新加载属性，这些自定义属性就会出现在Mechanical的「Parameters」面板中，和常规参数一样，支持参数化迭代、优化分析了！
(5) 用回调函数控制属性
如果需要更灵活的属性控制（比如限制输入范围、设置只读、控制显示/隐藏），可以用到Provider类中的回调函数，不需要从零编写，只需修改默认模板即可。

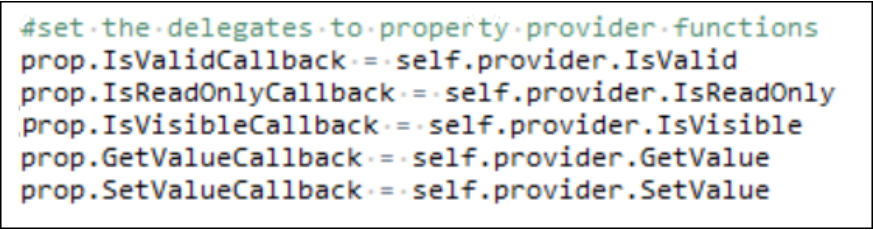

先给大家看一下回调函数的关联逻辑：
① IsValidCallback（有效性控制）
作用：控制属性值的有效性，比如设置数值范围，超出范围后，属性会显示黄色警告，Python Code对象会显示“未定义”，避免输入错误参数。

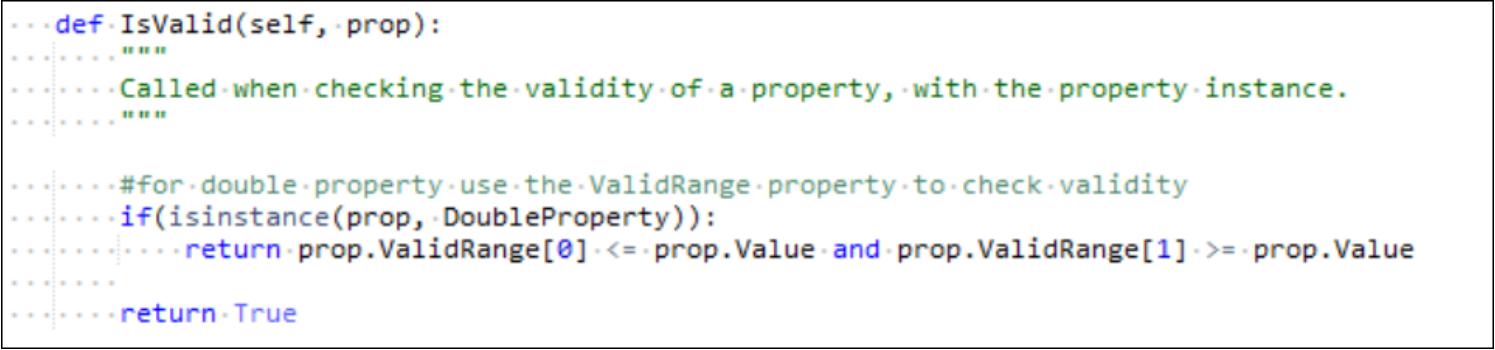

默认逻辑：如果是Double属性，会根据之前设置的ValidRange判断有效性：
② IsReadOnlyCallback（只读控制）
作用：设置属性是否为只读，比如一些仿真结果类的输出参数，不允许手动修改，就可以设置为只读。

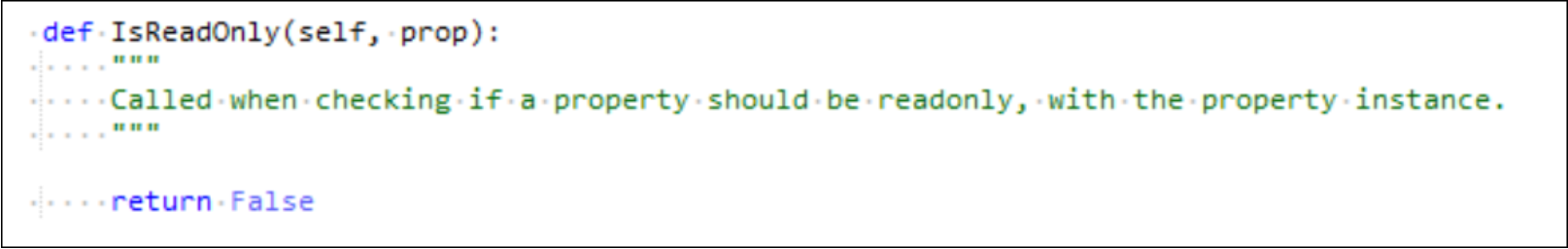

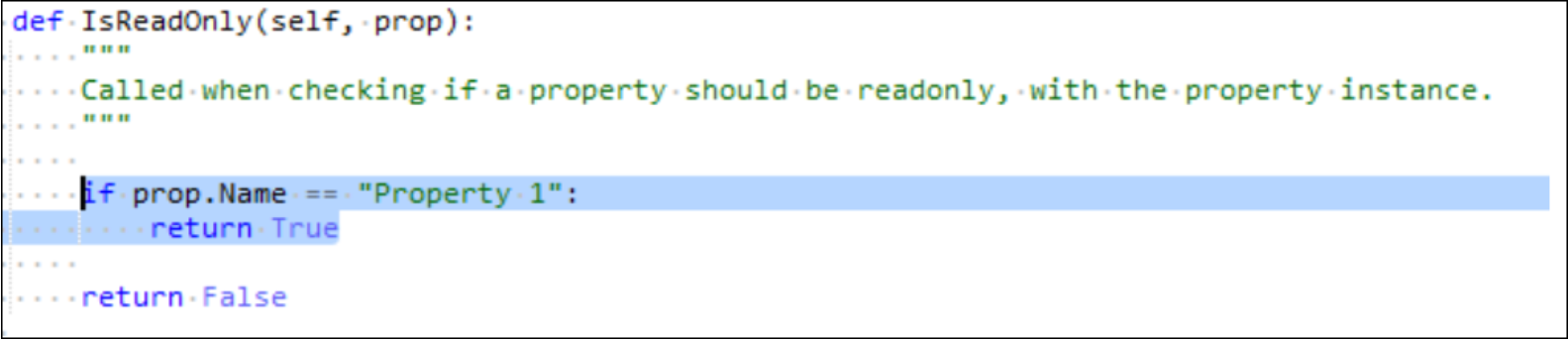

默认逻辑：返回False（非只读），可自定义修改，示例：将“Property 1”设置为只读：
③ SetValueCallback（赋值控制）
作用：控制属性的实际赋值，比如设置数值上限，即使用户输入超出上限的值，也会自动调整为上限值。

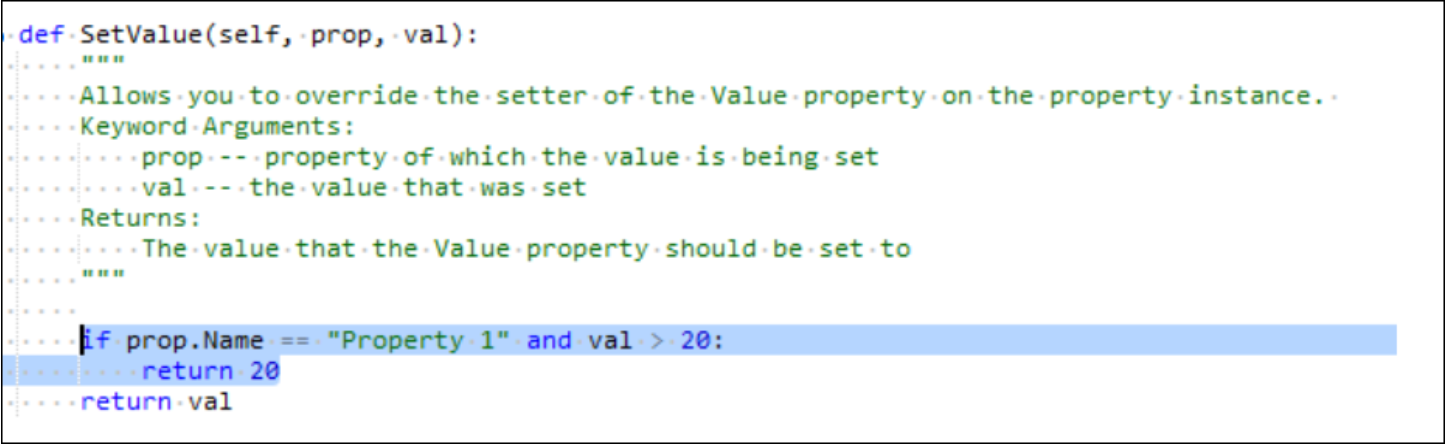

示例：将“Property 1”的上限设为20，输入21时，自动调整为20：
④ IsVisibleCallback（显示控制）
作用：根据条件控制属性是否在细节视图中显示，比如某些属性只在特定工况下需要显示，其他时候隐藏。
⑤ GetValueCallback（取值控制）
作用：控制属性被访问时的返回值，可根据需求自定义返回逻辑。
2.4 高阶：自定义回调函数
如果默认的回调函数满足不了需求，我们可以自定义回调函数，然后将其绑定到对应的属性上。核心要求是，自定义函数的签名，要和Provider类中默认回调函数一致（去掉self参数）。

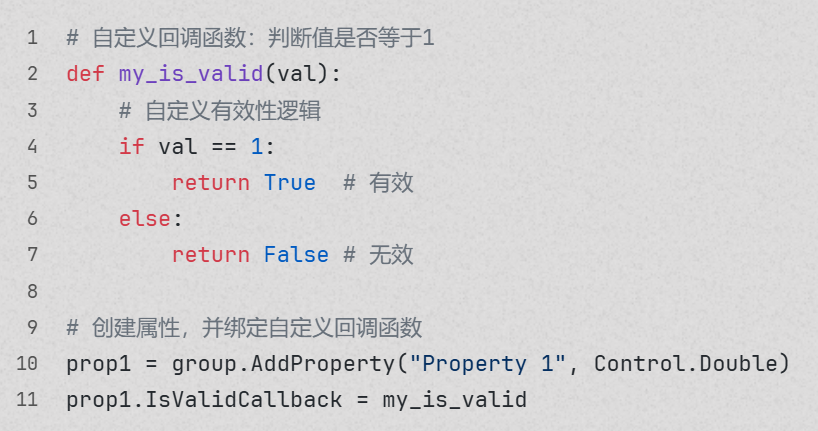

示例：自定义IsValidCallback，判断Property 1的值是否等于1，等于1则有效，否则无效：
三、实战案例：螺栓预紧力参数化分析
讲完核心技术，我们直接上工程实战案例——卡箍紧固件螺栓预紧力参数化分析，这是很多机械工程师都会遇到的场景，代码可直接copy使用，只需根据自己的模型稍作修改。
3.1 需求描述

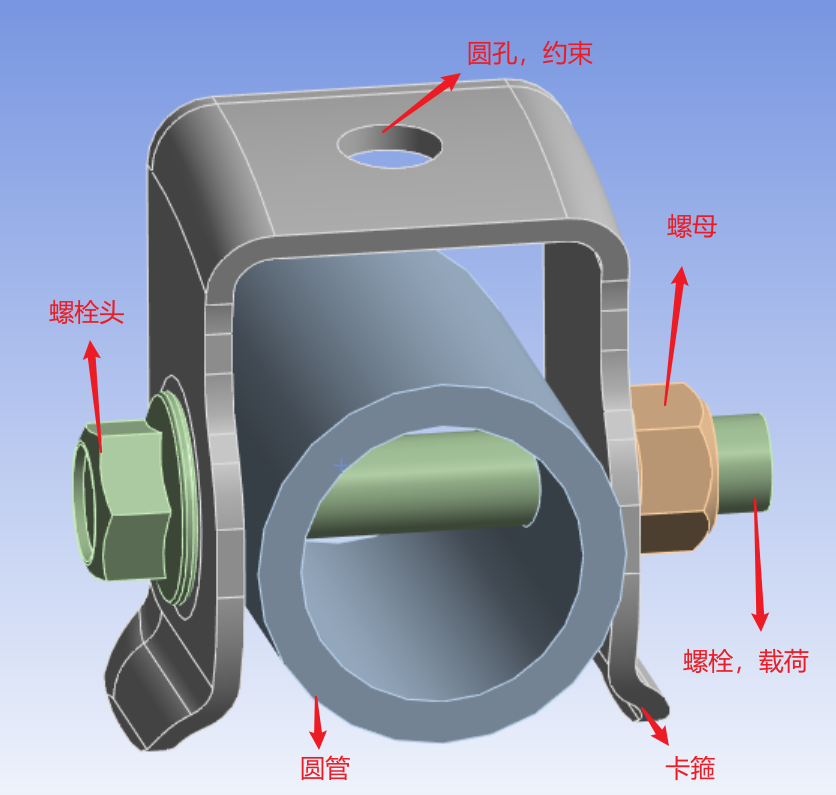

某卡箍紧固件用于夹紧圆管，具体工况如下：
圆管材料：铜合金
卡箍紧固件材料：结构钢
摩擦系数：0.15
分析需求：对紧固件的夹紧力（螺栓预紧力）进行参数化分析，求解不同预紧力下，圆管Z方向的变形、卡箍紧固件的最大应力与最大变形。

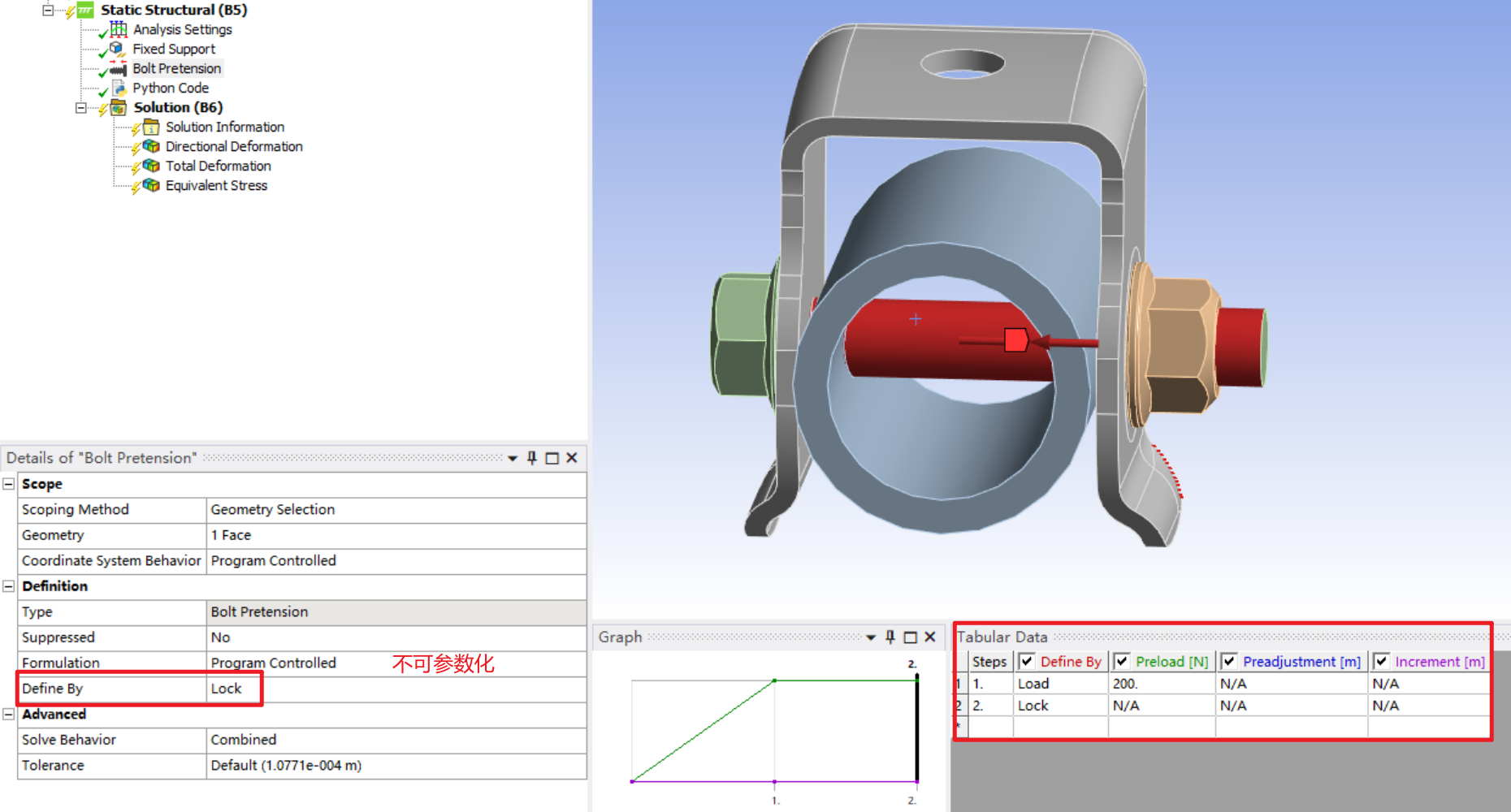

核心痛点是螺栓预紧力无法直接参数化，每次修改预紧力都要手动调整，迭代分析效率极低。 → 解决方案为，用Python Code添加自定义预紧力属性，实现参数化控制，自动同步修改螺栓预紧力值。
3.2 完整Python Code及其讲解
代码分为两部分：reload_props()（添加自定义预紧力属性）和after_object_changed()（属性变化后，自动同步修改螺栓预紧力），完整代码+详细注释如下：

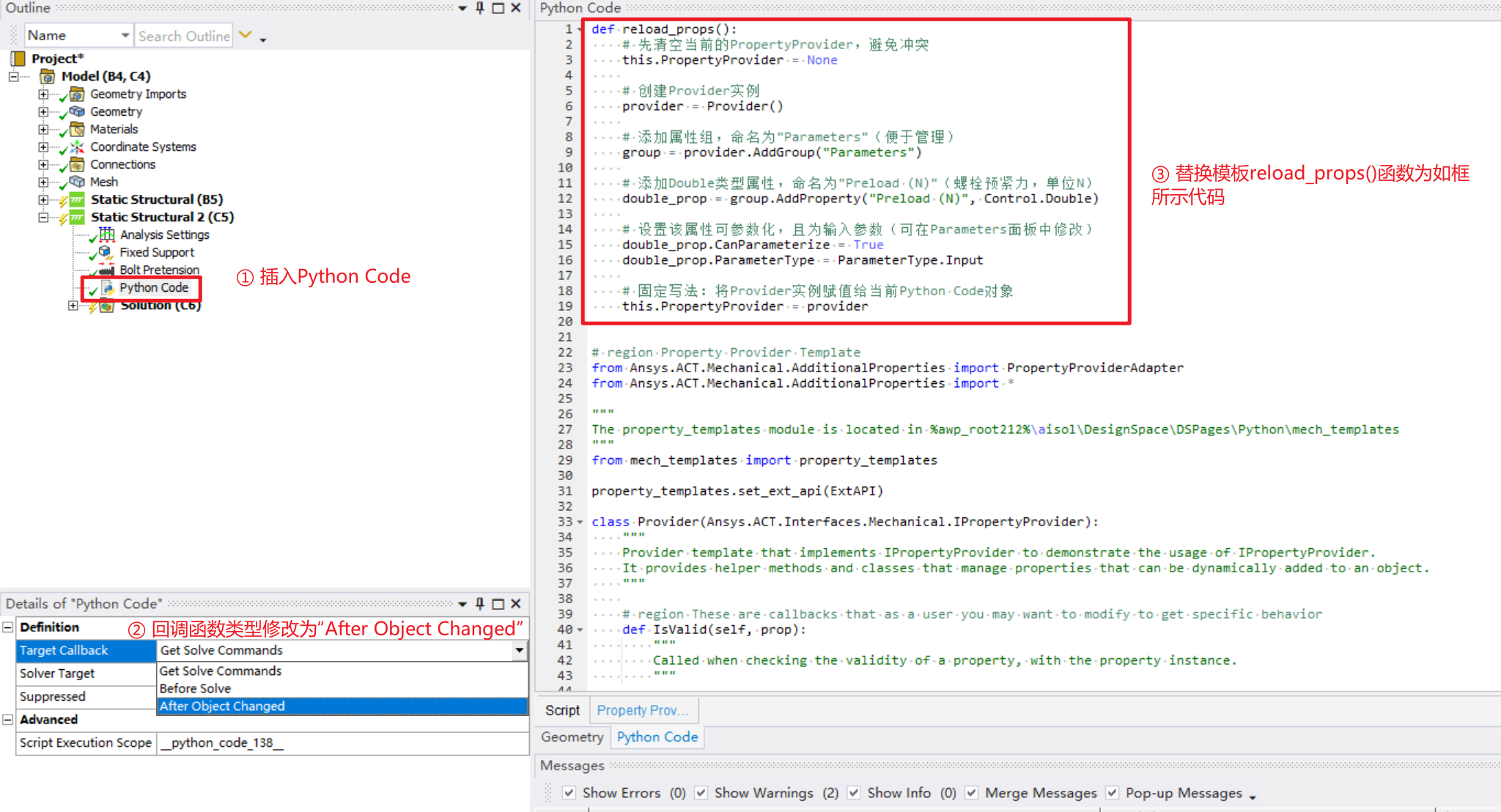

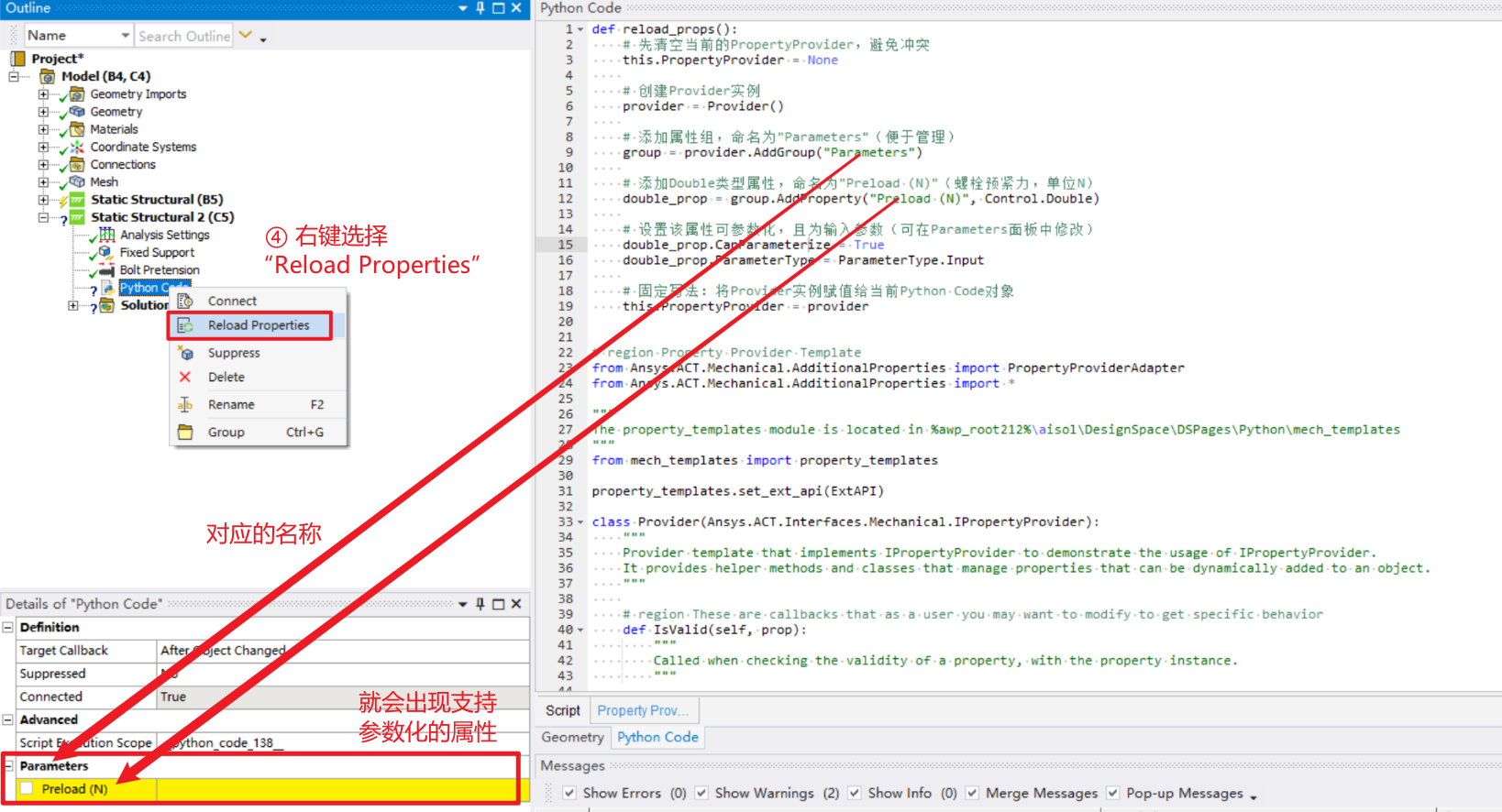

（1）reload_props()函数：添加可参数化的预紧力属性

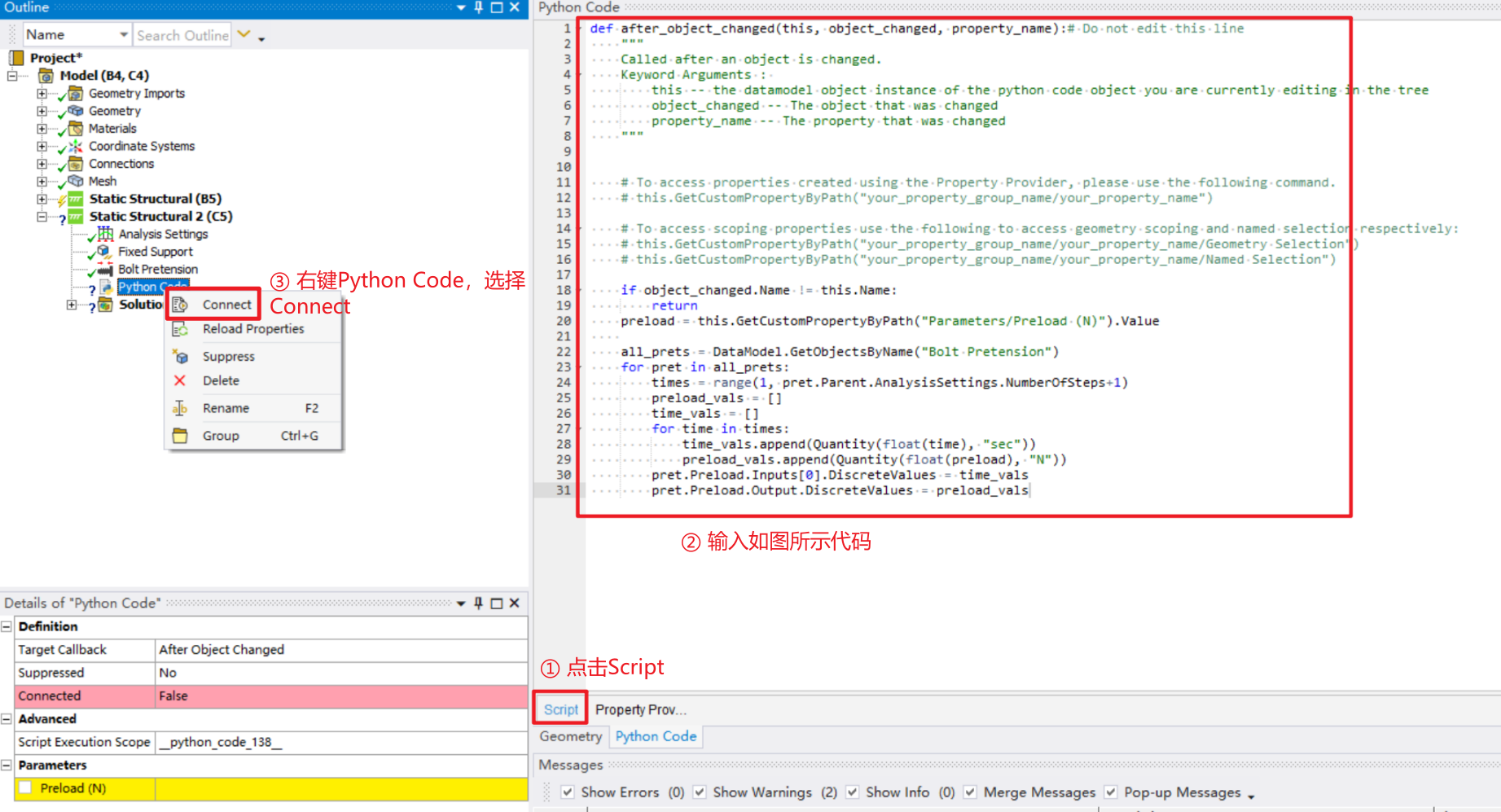

（2）after_object_changed()函数：自动同步预紧力值
作用：当我们在Parameters面板中修改自定义的“Preload (N)”属性值时，该函数会自动触发，将修改后的值同步到模型中的所有螺栓预紧力载荷上，无需手动修改。
这是 Mechanical 的属性变更回调函数，当修改 Python Code 里自定义的 “Preload (N)” 预紧力参数后，自动把新值同步到模型中所有名为 “Bolt Pretension” 的螺栓预紧力载荷上，实现预紧力的参数化联动。
核心代码语句的介绍如下。

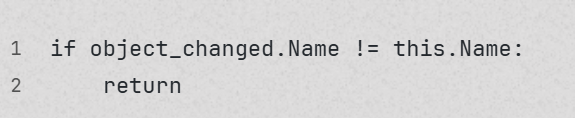

① 过滤无关操作：只响应当前 Python Code 对象的参数修改，避免无关操作触发代码；
② 读参数值：从自定义的 “Parameters/Preload (N)” 属性中读取新的预紧力数值；
preload = this.GetCustomPropertyByPath("Parameters/Preload (N)").Value③ 找目标载荷：定位模型中所有 “Bolt Pretension” 螺栓预紧力对象；

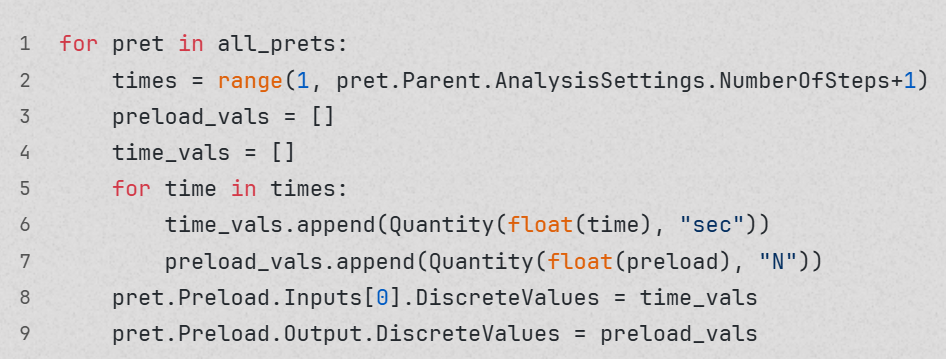

all_prets = DataModel.GetObjectsByName("Bolt Pretension")④ 同步值：按分析步数量，给每个预紧力载荷设置新值（带单位），实现自动更新；
有如下几点需要注意：
① 载荷名必须是 “Bolt Pretension”，否则找不到目标载荷；
✅ 对应代码：all_prets = DataModel.GetObjectsByName("Bolt Pretension")
② 自定义属性路径 “Parameters/Preload (N)” 要和创建时完全一致；
✅ 对应代码：preload = this.GetCustomPropertyByPath("Parameters/Preload (N)").Value

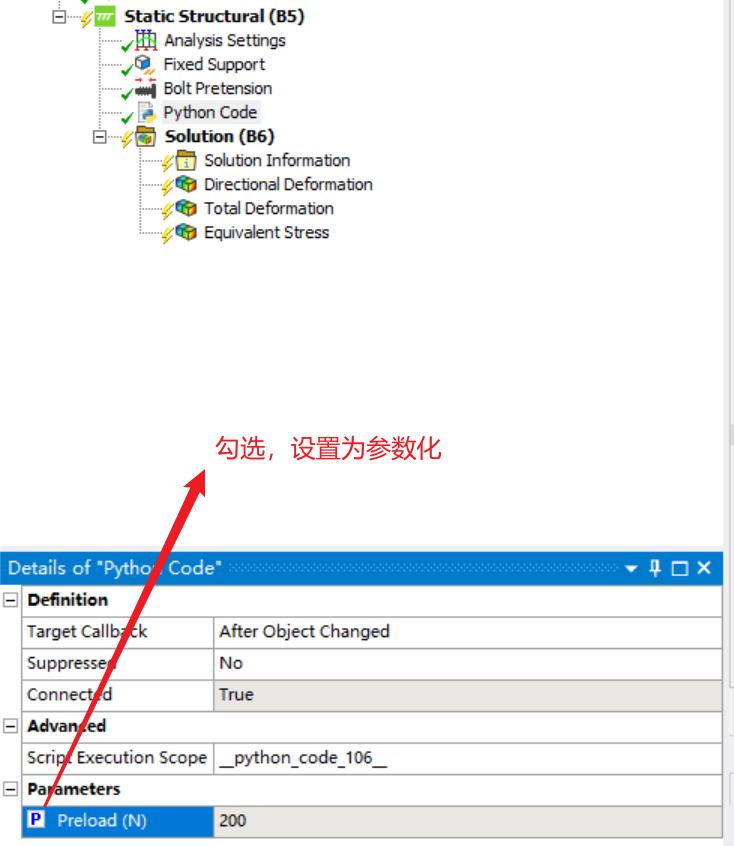

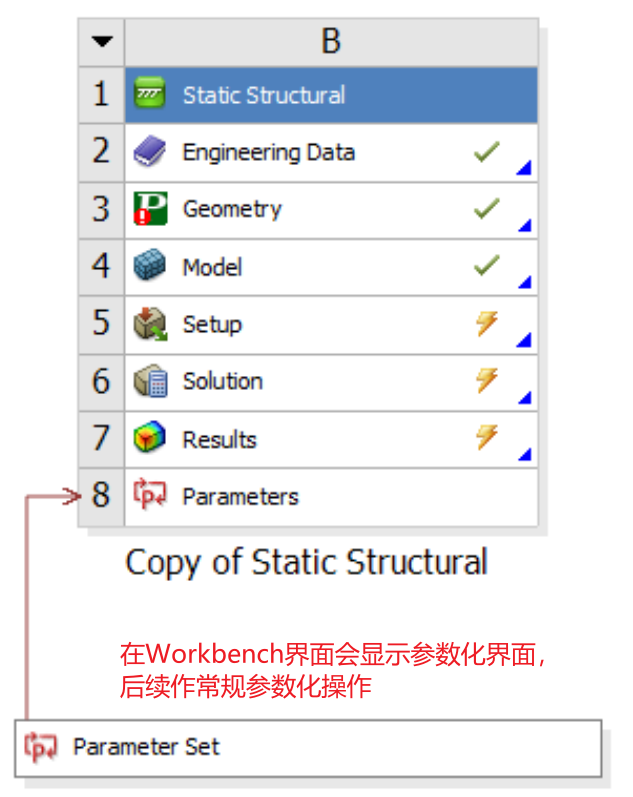

3.4 效果验证
四、总结
今天通过“螺栓预紧力参数化”这个实战案例，给大家讲清了如何用Python Code+Property Provider，破解Mechanical不可参数化的难题，核心要点总结3句，记牢就能用：
Mechanical预设参数之外的参数，无法直接参数化，但可以用Python Code自定义属性；
Property Provider是核心工具，用于添加自定义属性，重点掌握「Double类型+可参数化设置」；
核心逻辑：自定义可参数化属性 → 编写脚本同步属性值到目标参数 → 实现批量迭代分析，大幅提效。
