弦杆对接节点计算分析

7月前浏览1291

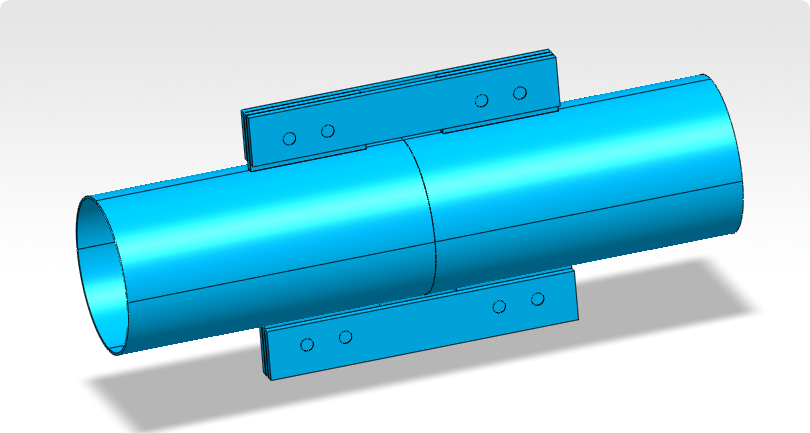

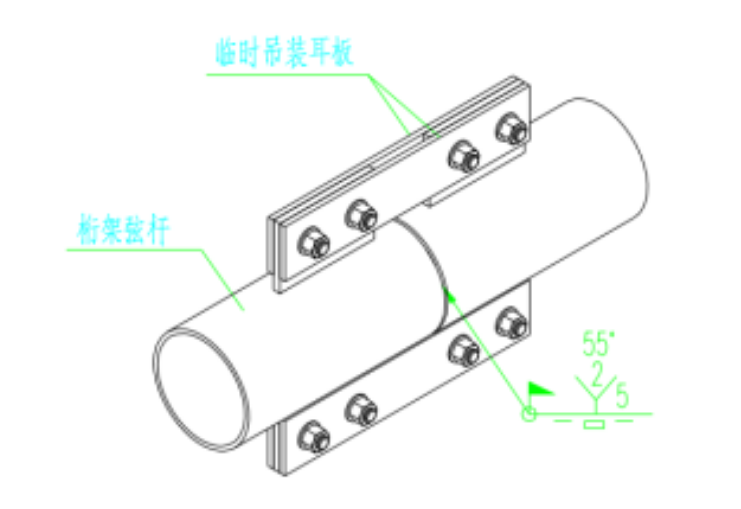

节点示意图

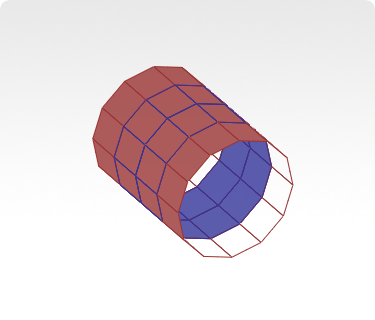

几何模型

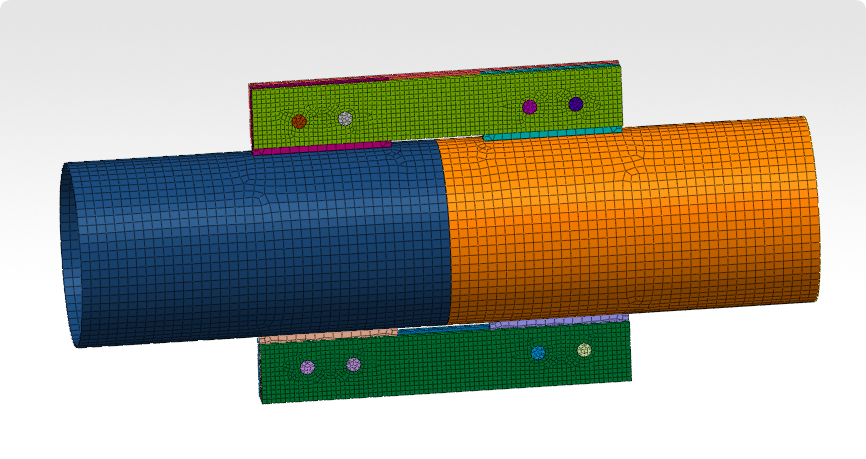

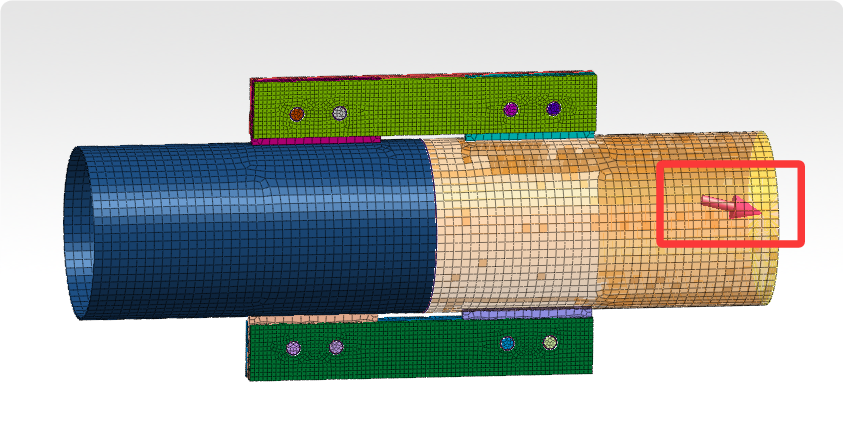

网格模型（材料Q235，考虑材料非线性）

弦杆对接部分

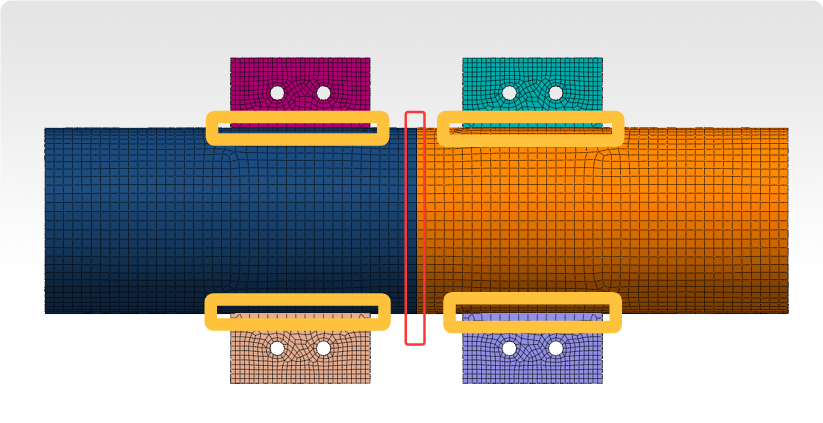

红色部分网格不共用节点，否则与实际情况不符。黄色部分为弦杆焊接的耳板，须共用节点。红色部分设置接触对。

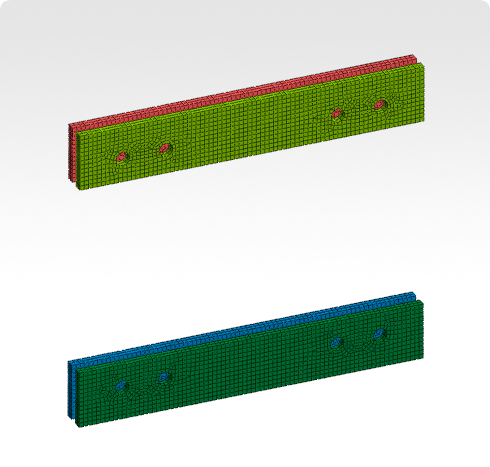

螺栓板

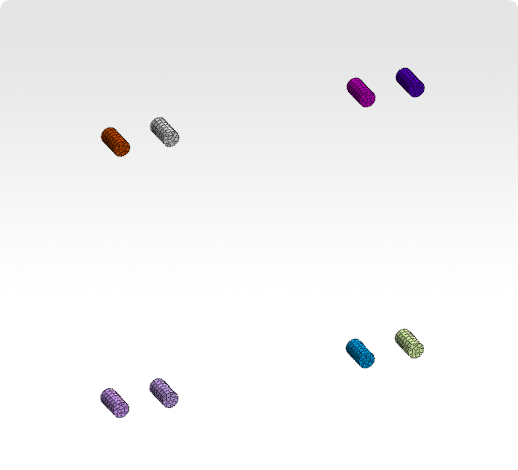

螺栓

螺栓接触对

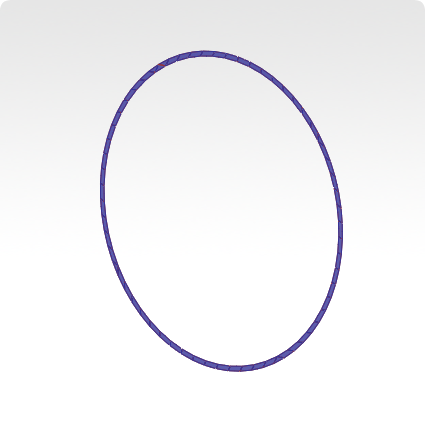

弦杆位置接触对

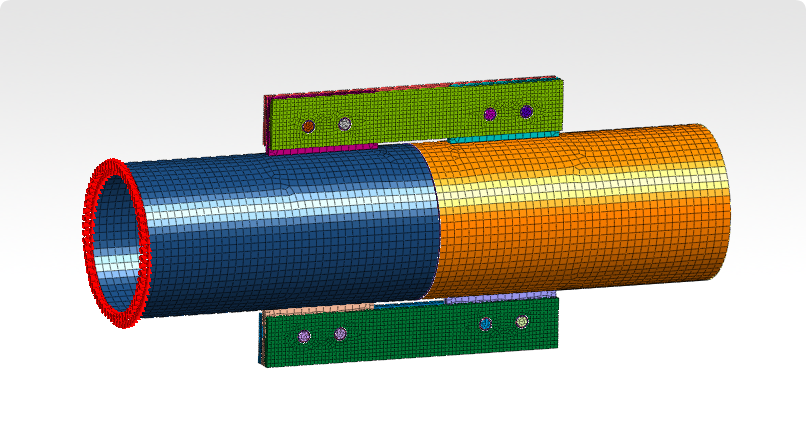

边界条件

荷载设置

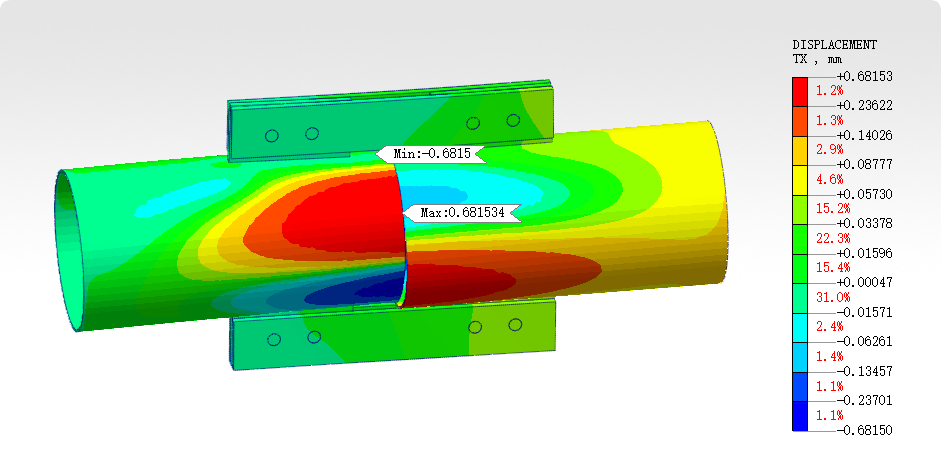

DX

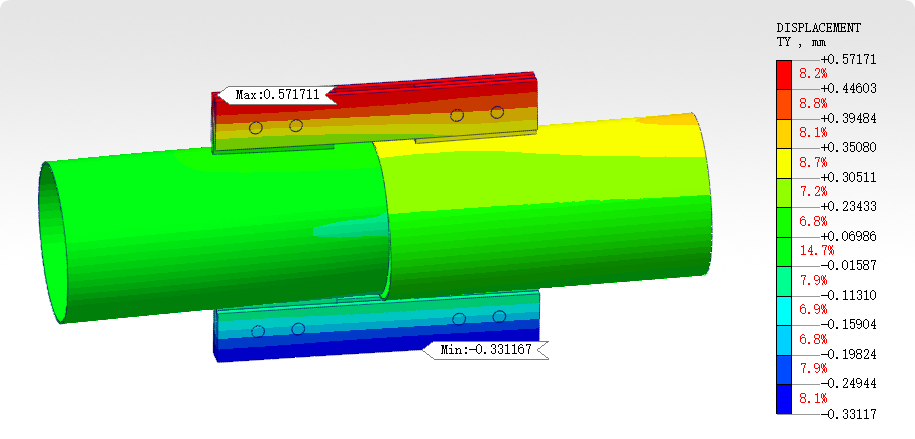

DY

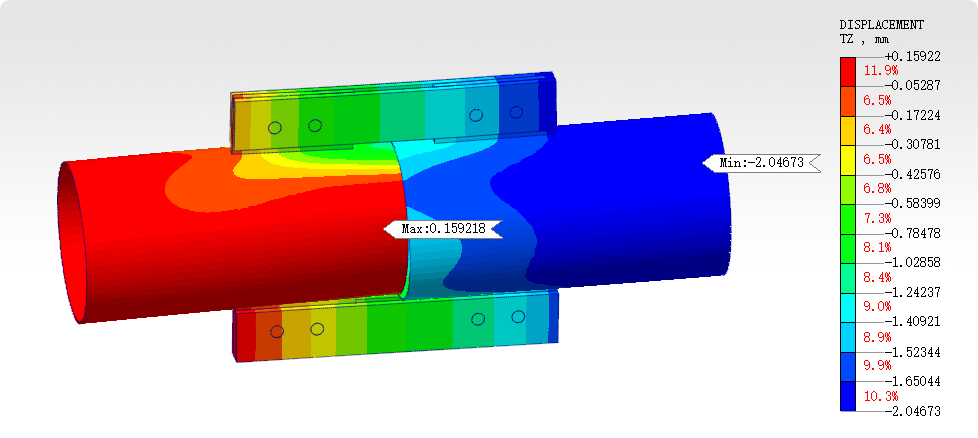

DZ

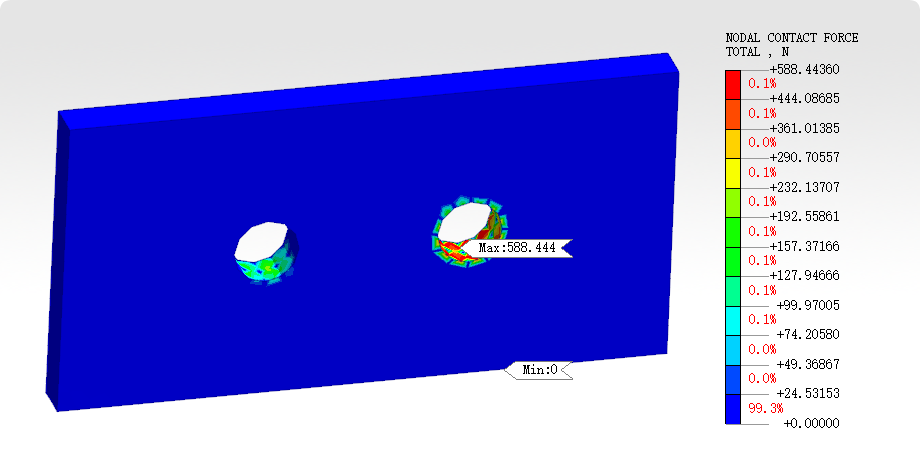

接触力分布

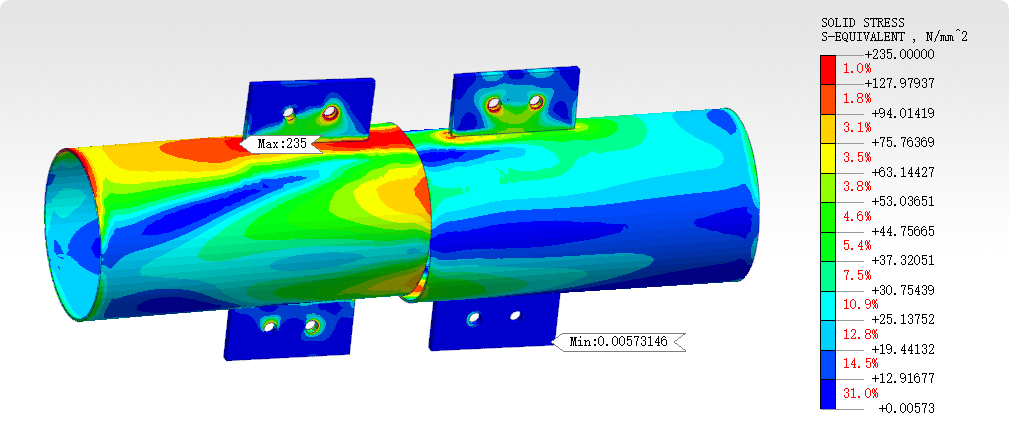

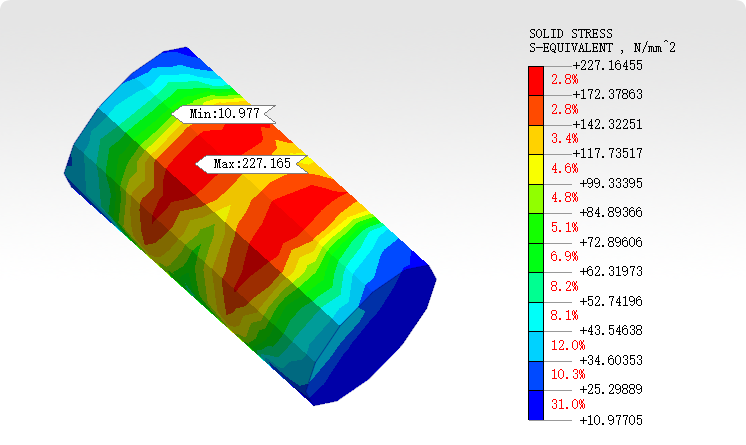

VON MISES 应力

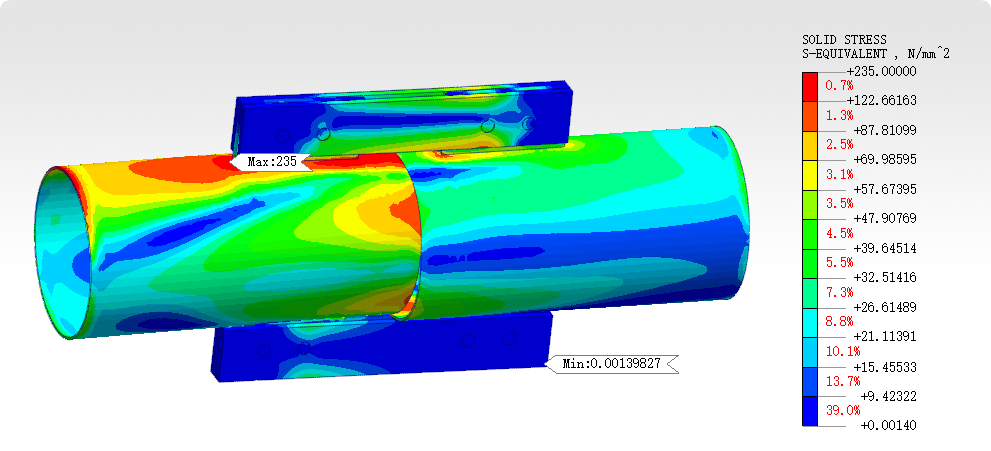

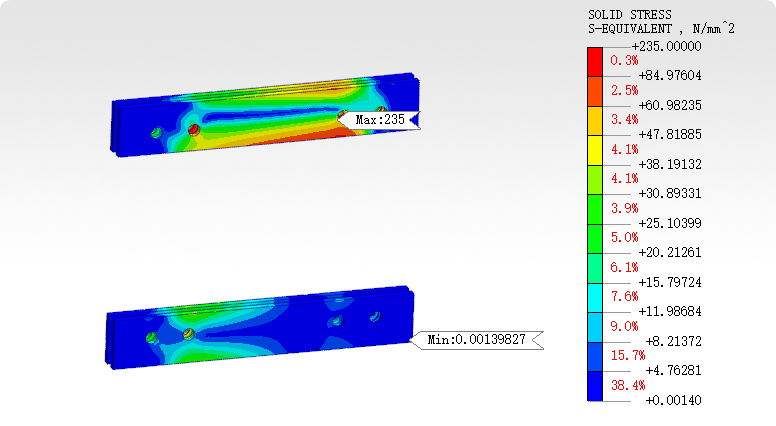

圆管部分应力

垫板部分应力

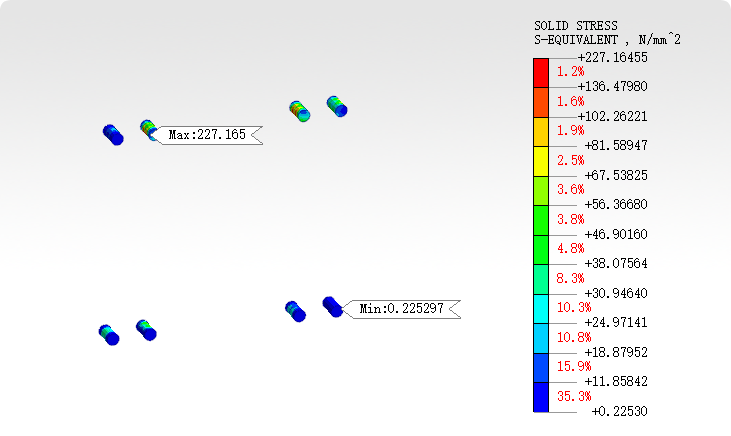

螺栓部分应力（1）

螺栓部分应力（2）

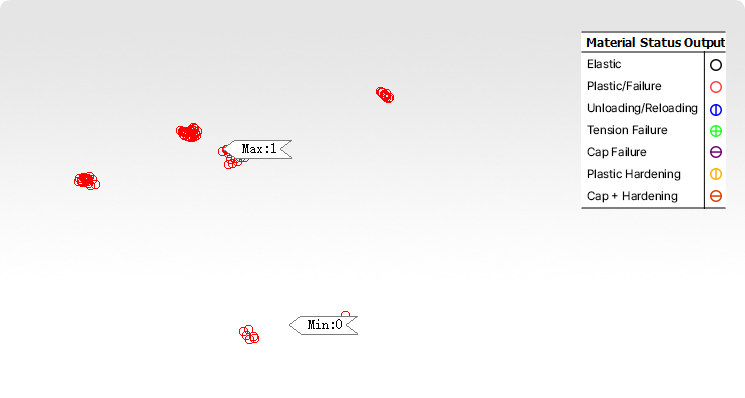

塑性区域分布

来源：结构仿真小成砖家

非线性焊接材料螺栓
