卫星热控必修课：一文读懂并搞定β角计算(附自动计算Excel表格)

6月前浏览508

大家好，我是Tsinglin。

作为一名在航天热控领域摸爬滚打了多年的工程师，我太清楚这个“磨人的β角”了，它是每个热控工程师开展热分析初期时的一个不可回避的痛点。

如果说轨道是卫星的“人生轨迹”，那么 β角（Beta Angle）就是决定它“冷暖人生”的关键参数。很多刚入行的朋友经常对着一堆坐标变换矩阵而发愁。

今天小编这在这里，不搞晦涩的推导，直接用大白话和核心公式，带你彻底搞定这个热分析的基础。

1. 什么是 β角？（不仅仅是一个角度）

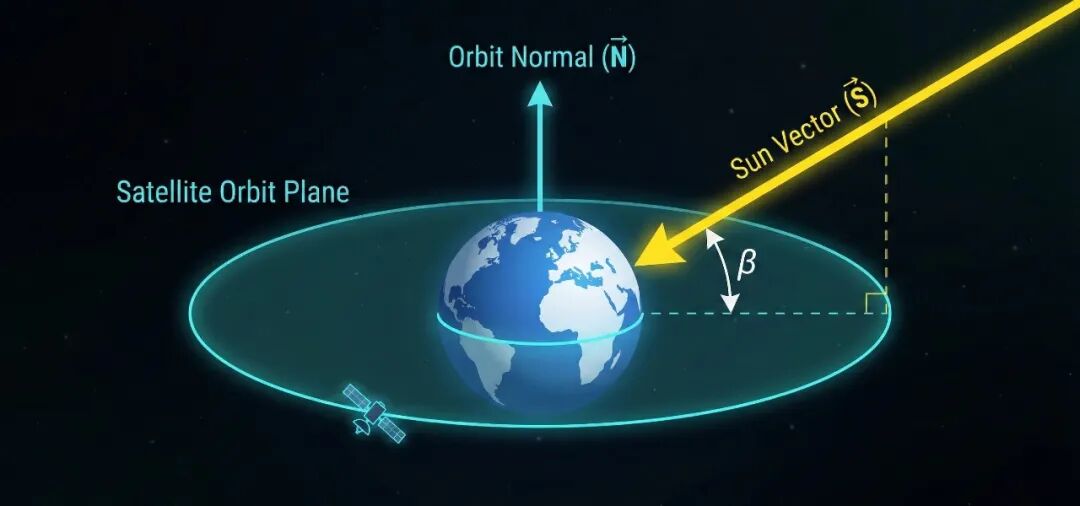

在航天热控的字典里，β角的定义非常直观：太阳矢量与卫星轨道面之间的夹角。

想象一下，卫星的轨道面就像一个漂浮在太空中的巨大圆盘，而太阳光就像手电筒的光束。

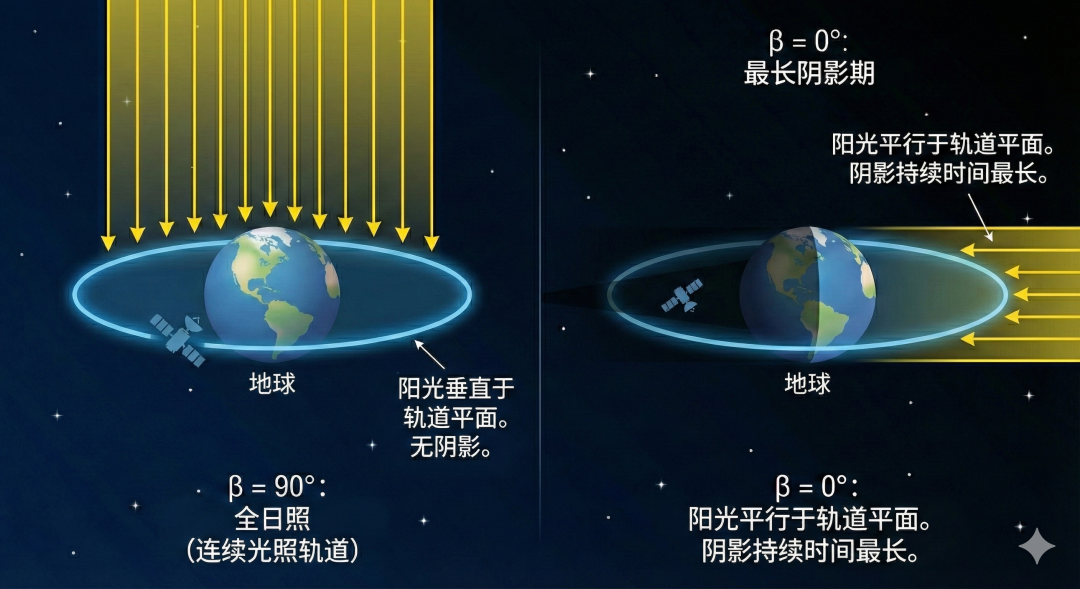

β= 0°时：光束平行于盘面照射。这时候卫星每转一圈，都会经历最长的阴影期（Eclipse），就像走进长长的隧道，这是卫星最容易“冻坏”的时候。

β= 90°时：光束垂直照射盘面。这时候卫星一直在阳光下暴晒，没有阴影期（即“全日照”轨道），这是卫星最容易“热晕”的时候。

如果你问我：“这个卫星最热和最冷的情况是什么？”我甚至不需要打开庞大的仿真软件，先看一眼 β 角的变化范围就能估个八九不离十。

它直接决定了热分析的“三大要素”：

别被那些复杂的球面三角学吓跑，对于工程应用，我们只需要掌握核心逻辑就行。

核心原理：矢量点积

β角的计算本质上是求太阳单位矢量(S)与轨道面法向单位矢量(N)的夹角的余角。

在数学上，这可以通过两个矢量的点积来实现：

sin(β) =S·N

详细计算公式

为计算β角，我们需要将太阳矢量和轨道法矢量都统一到同一个坐标系下（通常是地心赤道惯性坐标系，J2000）。

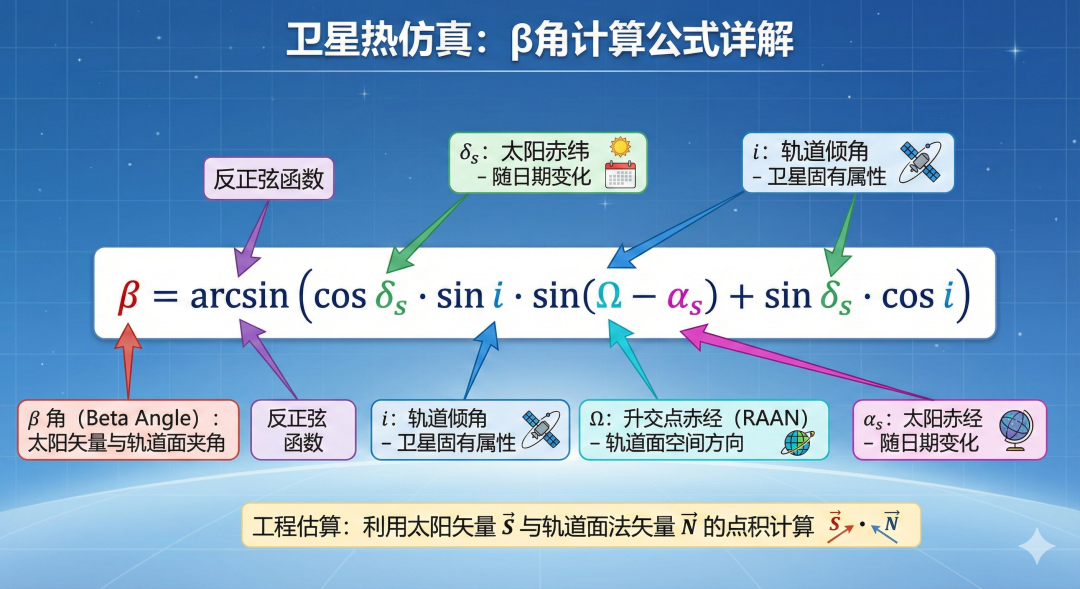

经过一系列坐标转换（此处省略推导过程，直接给结论），我们可以得到一个工程常用核心解析公式：

资深工程师的经验之谈：

太阳同步轨道（SSO）为什么受青睐？因为它的轨道面进动速度（Ω的变化）几乎完美跟上了地球公转速度（太阳 αs 的变化），使得 (Ω - αs)这一项几乎保持恒定。因此，SSO轨道的 β角在全年都相对稳定，热环境非常好预测！

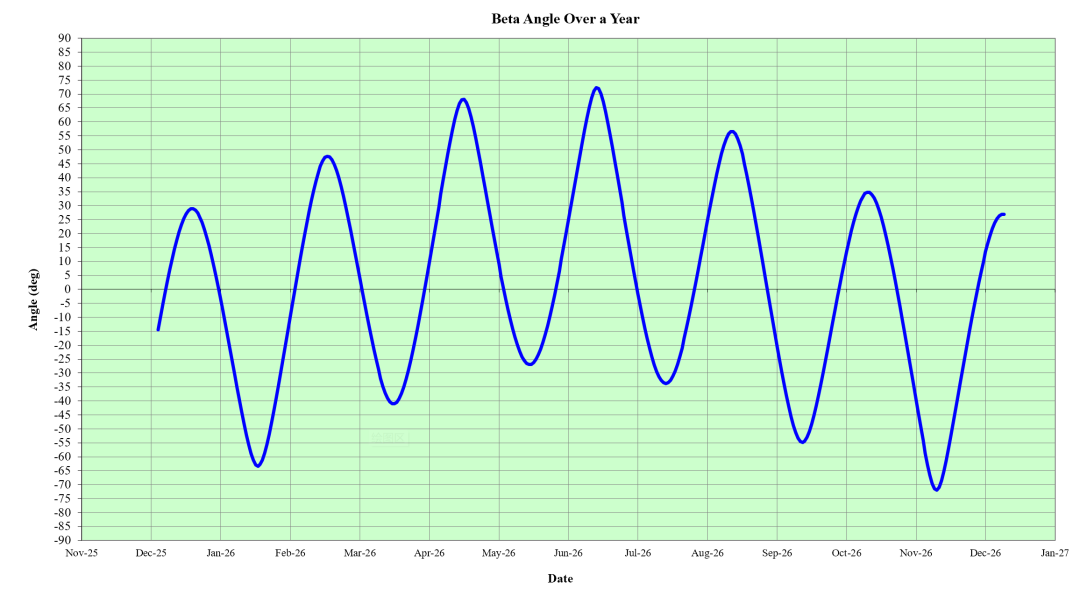

普通低轨（LEO）的噩梦：如果你的卫星是像空间站那样的普通低倾角轨道，Ω 漂得飞快，β角会在短短几十天内从正极大值变到负极大值（±|i+ 23.5°|）之间剧烈波动，热控设计必须能扛住这种剧烈变化。

公式看晕了？手算太麻烦？还要去查天文年历找太阳位置？

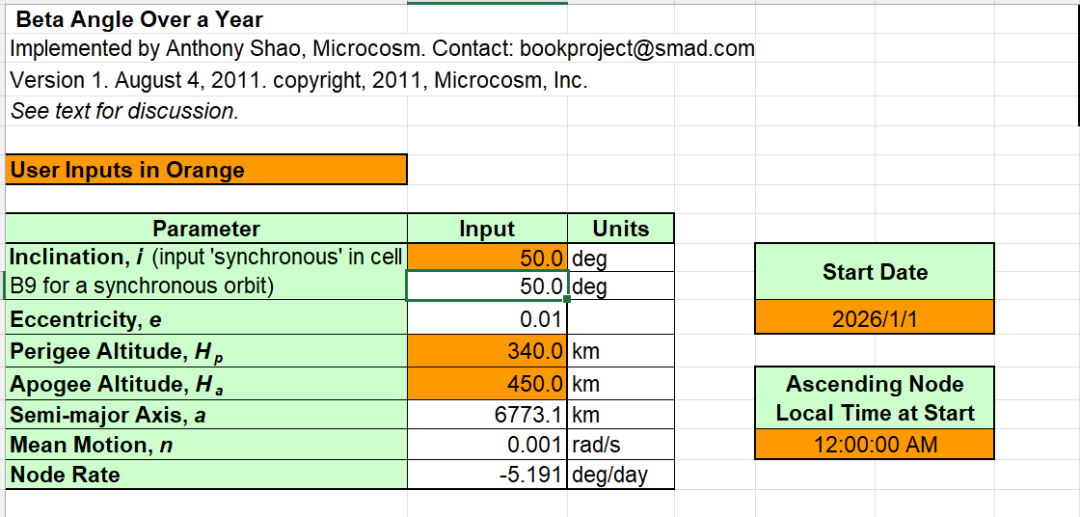

为了方便大家在方案阶段快速评估，不必每次都打开庞大的 STK 我特意整理了一份自己常用的卫星β角快速计算Excel表分享给大家。

工具亮点：

掌握β角的计算，你就掌握了热分析的“罗盘”。虽然现在的商业软件（如 STK）非常强大，点几下鼠标就能算出结果。但作为一名优秀的工程师，手握底层逻辑，才能在软件结果出现异常时一眼看穿真相，而不是被软件牵着鼻子走。
