有限元 | Python画三维框架的弯矩图

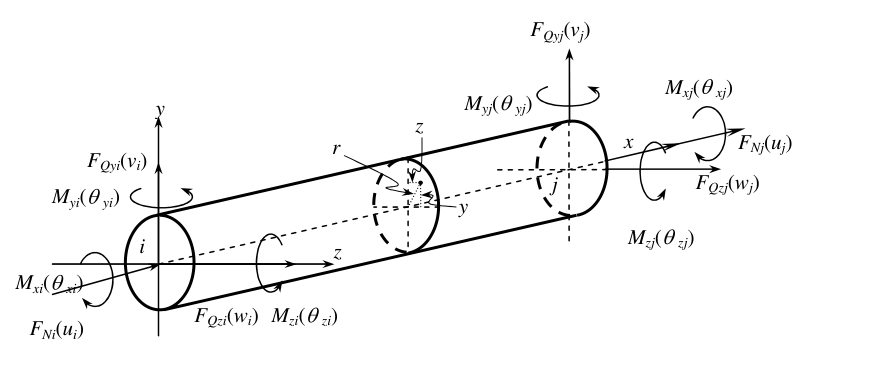

一般情况下，梁单元每个结点的位移具有6个自由度，它对应于6个结点力。在系统中取出结点为i和j的梁单元，如图1所示。取右手坐标系，x轴为单元轴线方向，而y轴和z轴为截面的主惯性轴。

▲图1

三维梁单元的内力是基于杆的位置    的函数    ,由一系列的离散点组成矩阵

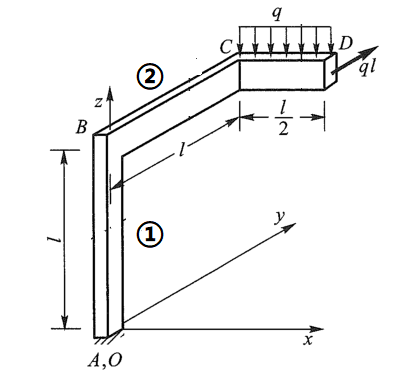

在画某一单元的变形或内力图时，通常是以该单元起点为总体坐标系的坐标原点，杆轴沿着总体坐标系的    轴正方向，杆轴上的离散点便是矩阵A的第一行，离散点对应的函数值    便是矩阵A的第二行。这是默认图形在    面上，如果将图形画在    面上，矩阵A的第二行全为0

▲图2

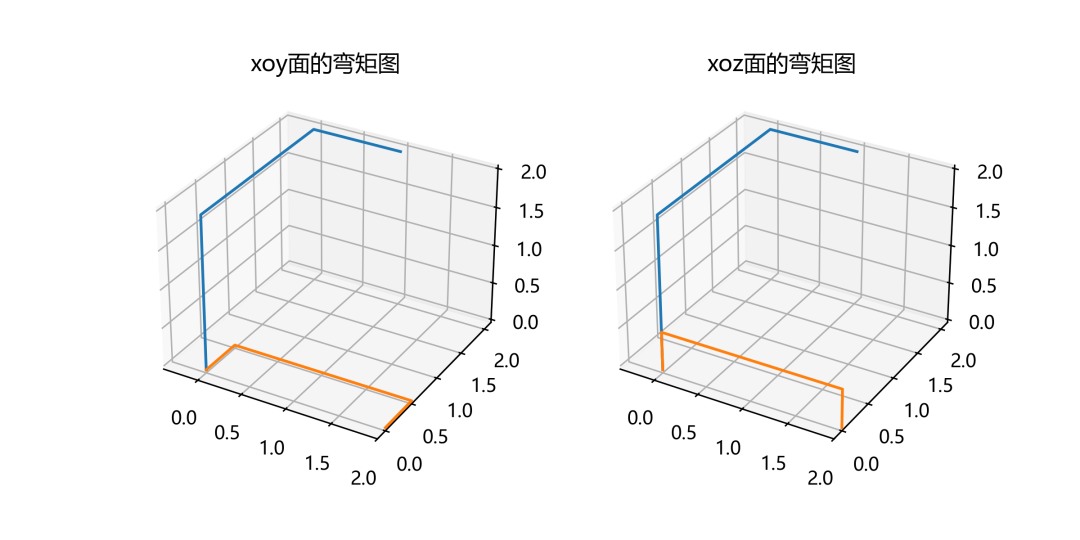

用python演示图2的框架，在初始位置不同的平面内的弯矩图

import matplotlib.pyplot as plt
import numpy as np


def main():
    plt.rcParams['font.sans-serif'] = ['Microsoft YaHei']    # 这个字体能够支持中英文字符
    plt.rcParams['axes.unicode_minus'] = False      # 正常显示负号



    # 三维框架
    xs = [0,0,0,1]
    ys = [0,0,2,2]
    zs = [0,2,2,2]

    xx = np.linspace(0, 2, 10)      # 梁单元划分为10个小段

    # 每一个离散点的弯矩值
    m = [0.5,0.5, 0.5, 0.5, 0.5,0.5,0.5, 0.5, 0.5, 0.5]

    xx1 = np.hstack( (xx[0], xx, xx[-1]) )
    m1 = np.hstack( (xx[0],m, xx[0]) )


    zeros = np.zeros(12)


    # 图形在xoy面，故第三行全为0
    A = np.vstack( ( xx1,  m1, zeros) )

    # 图形在xoz面，故第二行全为0
    A1 = np.vstack( ( xx1, zeros, m1) )


    fig,  axs = plt.subplots(nrows=1, ncols=2, sharex=True,
                                    figsize=(8, 4),subplot_kw={"projection": "3d"})


    # 绘制刚架图
    axs[0].plot(xs, ys, zs)

    # 绘制单元1在xoy面的弯矩图
    axs[0].plot( A[0,:],A[1,:],A[2,:])
    axs[0].set( title='xoy面的弯矩图')
    axs[0].set_xlim(-0.4, 2)

    # 绘制单元1在xoz面的弯矩图
    axs[1].plot(xs, ys, zs)
    axs[1].plot(A1[0,:], A1[1,:], A1[2,:] )
    axs[1].set( title='xoz面的弯矩图')
    axs[1].set_xlim(-0.4, 2)


    fig.savefig("z216.png",dpi=300)
    plt.show()


if __name__ == "__main__":
    main()

▲图3

内力图要经过旋转、平移操作，使之回到对应的位置上去，即图形与局部坐标一致。对于图1中的单元1，则需要作两次旋转操作(RA)，而单元2则需要作旋转平移操作(TA)。缩放操作则根据图形是否协调适当考虑。下面动手画图2中的各单元扭矩图(绕单元轴线的弯矩)

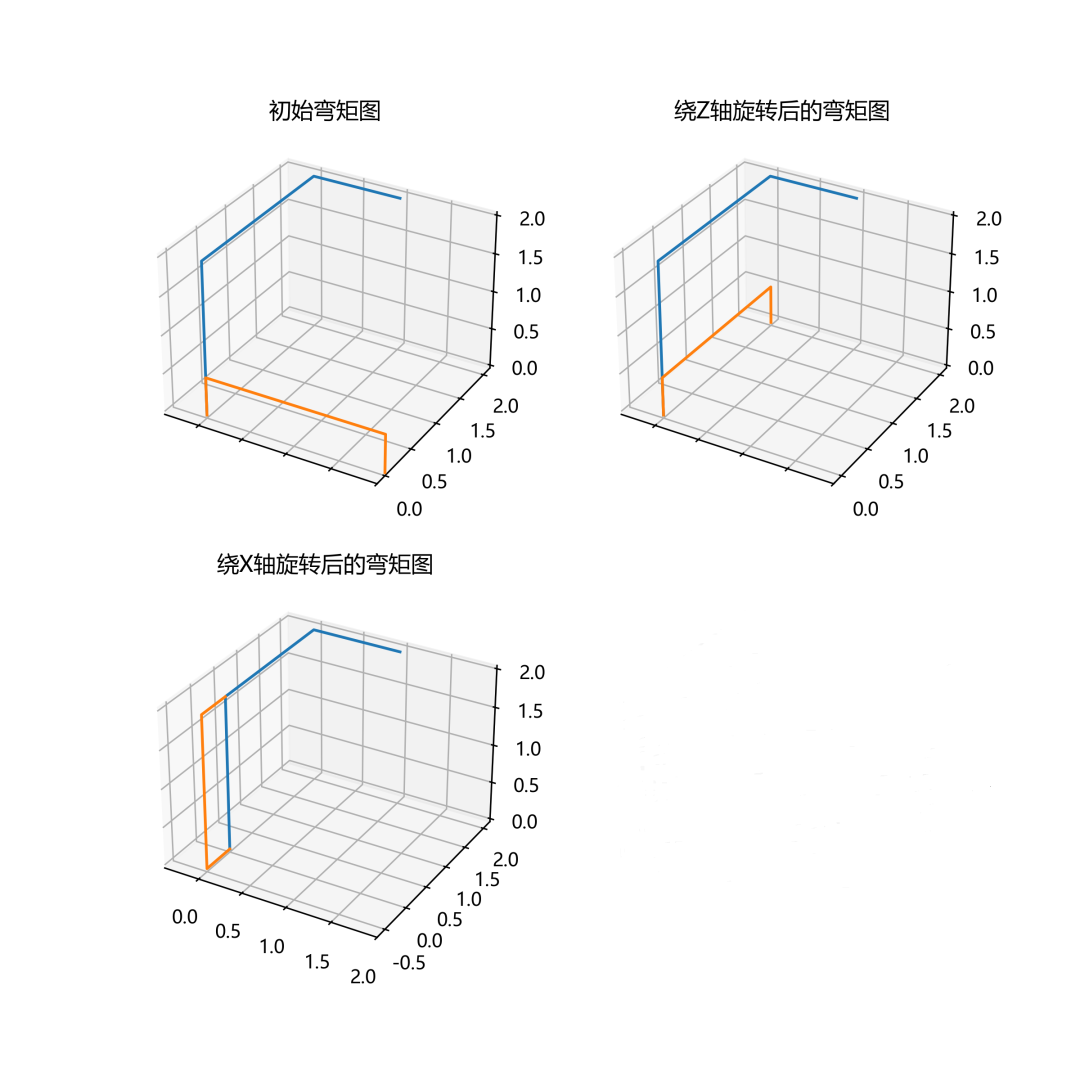

单元1的两次旋转操作

import matplotlib.pyplot as plt
import numpy as np


def main():
    plt.rcParams['font.sans-serif'] = ['Microsoft YaHei']    # 这个字体能够支持中英文字符
    plt.rcParams['axes.unicode_minus'] = False      # 正常显示负号



    # 三维框架
    xs = [0,0,0,1]
    ys = [0,0,2,2]
    zs = [0,2,2,2]

    xx = np.linspace(0, 2, 10)      # 梁单元划分为10个小段

    # 每一个离散点的弯矩值
    m = [0.5,0.5, 0.5, 0.5, 0.5,0.5,0.5, 0.5, 0.5, 0.5]

    xx1 = np.hstack( (xx[0], xx, xx[-1]) )
    m1 = np.hstack( (xx[0],m, xx[0]) )

    ones = np.ones(12)
    zeros = np.zeros(12)

    # 矩阵A增加维度，即第四行全为1,图形在xoz面，故第二行全为0
    A = np.vstack( ( xx1, zeros, m1, ones) )



    # z轴旋转矩阵
    Rz = np.array([[0, -1,  0, 0],
                  [1,  0,  0, 0],
                  [0,  0,  1, 0],
                  [0,  0,  0, 1]  ])



    # x轴旋转矩阵
    Rx = np.array([[1, 0, 0, 0],
                  [0, 0, -1, 0],
                  [0, 1,  0, 0],
                  [0, 0, 0, 1]  ])


    # 旋转变换
    Rxyz = Rz @ A

    Rxyz1 = Rx @ Rxyz

    fig,  axs = plt.subplots(nrows=2, ncols=2, sharex=True,
                                    figsize=(8, 8),subplot_kw={"projection": "3d"})


    # 绘制刚架图
    axs[0,0].plot(xs, ys, zs)

    # 绘制单元1未旋转时的弯矩图
    axs[0,0].plot( xx1,zeros,m1)
    axs[0,0].set( title='旋转前的弯矩图')
    axs[0,0].set_xlim(-0.4, 2)

    # 绘制单元1绕z轴旋转后的弯矩图
    axs[0,1].plot(xs, ys, zs)
    axs[0,1].plot(Rxyz[0,:], Rxyz[1,:], Rxyz[2,:] )
    axs[0,1].set( title='绕Z轴旋转后的弯矩图')
    axs[0,1].set_xlim(-0.4, 2)

    # 绘制单元1绕x轴旋转后的弯矩图
    axs[1,0].plot(xs, ys, zs)
    axs[1,0].plot(Rxyz1[0,:], Rxyz1[1,:], Rxyz1[2,:] )
    axs[1,0].set( title='绕X轴旋转后的弯矩图')
    axs[1,0].set_xlim(-0.4, 2)


    fig.savefig("z211.png",dpi=300)
    plt.show()


if __name__ == "__main__":
    main()

▲图4

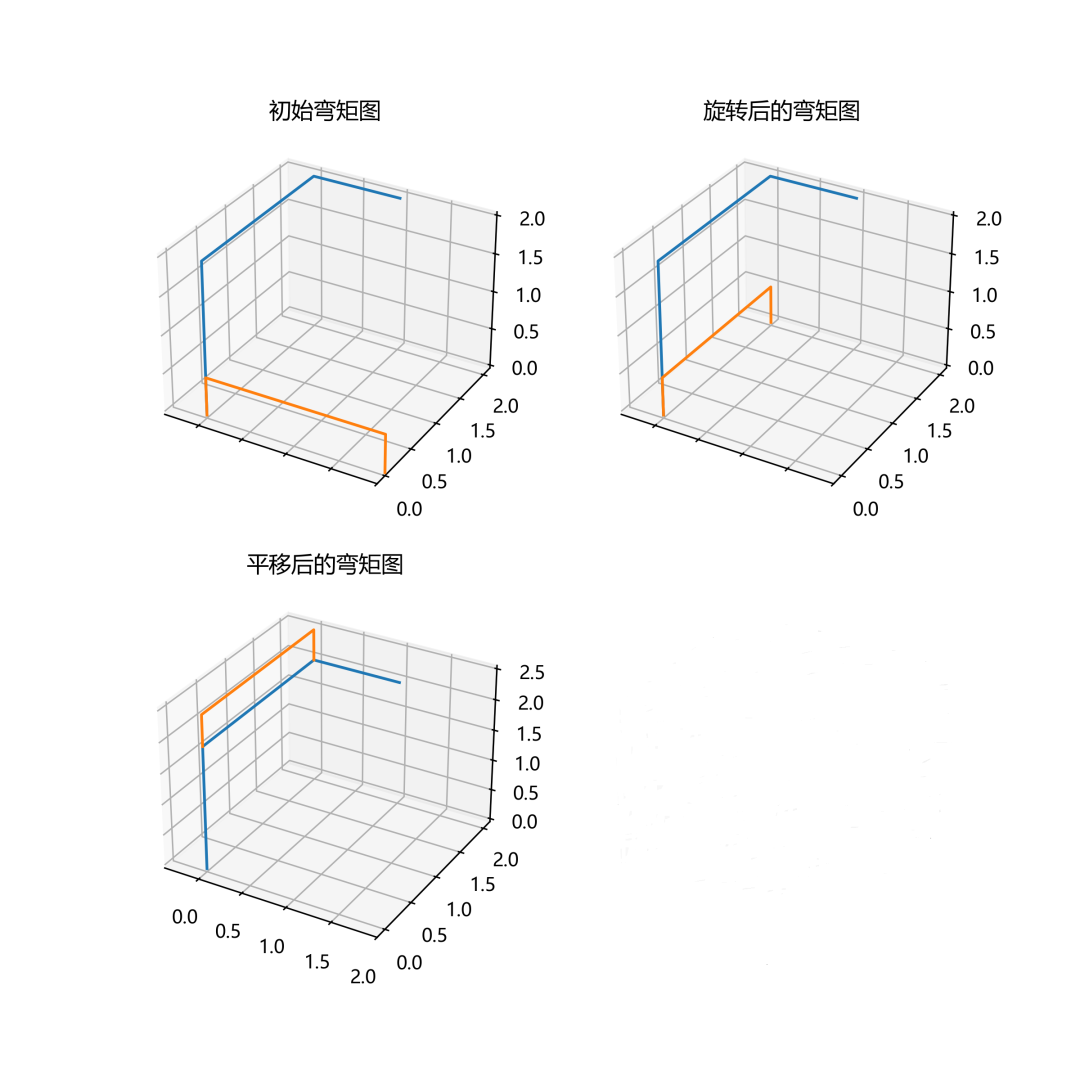

单元2的旋转平移操作

import matplotlib.pyplot as plt
import numpy as np


def main():
    plt.rcParams['font.sans-serif'] = ['Microsoft YaHei']    # 这个字体能够支持中英文字符
    plt.rcParams['axes.unicode_minus'] = False      # 正常显示负号



    # 三维框架
    xs = [0,0,0,1]
    ys = [0,0,2,2]
    zs = [0,2,2,2]

    xx = np.linspace(0, 2, 10)      # 梁单元划分为10个小段

    # 每一个离散点的弯矩值
    m = [0.5,0.5, 0.5, 0.5, 0.5,0.5,0.5, 0.5, 0.5, 0.5]

    xx1 = np.hstack( (xx[0], xx, xx[-1]) )
    m1 = np.hstack( (xx[0],m, xx[0]) )

    ones = np.ones(12)
    zeros = np.zeros(12)

    # 矩阵A增加维度，即第四行全为1.图形在xoz面，故第二行全为0
    A = np.vstack( ( xx1,zeros,m1, ones) )

    # z轴旋转矩阵
    Rz = np.array([[0, -1,  0, 0],
                  [1,  0,  0, 0],
                  [0,  0,  1, 0],
                  [0,  0,  0, 1]  ])

    # 平移矩阵
    T =  np.array([[1, 0,  0, 0],
                  [0,  1,  0, 0],
                  [0,  0,  1, 2],
                  [0,  0,  0, 1]  ])

    # 旋转平移变换
    Rxyz = Rz @ A

    Rxyz1 = T @ Rxyz



    fig,  axs = plt.subplots(nrows=2, ncols=2, sharex=True,
                                    figsize=(8, 8),subplot_kw={"projection": "3d"})


    # 绘制刚架图
    axs[0,0].plot(xs, ys, zs)

    # 绘制单元2未旋转时的弯矩图
    axs[0,0].plot( xx1,zeros,m1)
    axs[0,0].set( title='旋转前的弯矩图')
    axs[0,0].set_xlim(-0.4, 2)

    # 绘制单元2旋转后的弯矩图
    axs[0,1].plot(xs, ys, zs)
    axs[0,1].plot(Rxyz[0,:], Rxyz[1,:], Rxyz[2,:] )
    axs[0,1].set( title='旋转后的弯矩图')
    axs[0,1].set_xlim(-0.4, 2)

    # 绘制单元2平移后的弯矩图
    axs[1,0].plot(xs, ys, zs)
    axs[1,0].plot(Rxyz1[0,:], Rxyz1[1,:], Rxyz1[2,:] )
    axs[1,0].set( title='平移后的弯矩图')
    axs[1,0].set_xlim(-0.4, 2)


    fig.savefig("z22.png",dpi=300)
    plt.show()


if __name__ == "__main__":
    main()

▲图5

实际上，扭矩图和轴力图一样，图形位置都可以自行定义。

附录：

三维空间中绕    轴旋转的旋转矩阵分别为

平移矩阵为
