一文读懂动力总成NVH主要激励源
开车时，你是否曾被发动机的“嗡嗡”声、转弯时的“呜呜”异响，或是高速巡航时的莫名振动打扰？这些让人皱眉的NVH（噪声、振动与声振粗糙度）问题，其实都藏在动力总成的“运转密码”里。
最近我们整理了5张核心技术资料图，系统拆解了动力总成NVH的源头与规律。今天就用这组图，带你看懂汽车噪音振动背后的科学逻辑。
一、动力总成NVH从哪来？三大核心激励源
要解决问题，先找源头。动力总成的噪声振动主要源于三类激励：
1. 发动机发火：低频扭振+高频辐射的双重挑战
发动机每次点火（“发火”）都会产生扰动：
低频段（5-500Hz）：发火引发的扭转波动会通过悬置等隔振部件传递到车身，表现为振动；
高频段（>500Hz）：此时主要问题是“辐射噪声”——发动机部件直接向外发射声波，比如气缸盖、油底壳的高频共鸣。
（配图1：动力总成NVH源特征图，红标题突出“发动机发火”“动力总成不平衡”等关键词）
2. 动力总成不平衡：30-200Hz的“隐形捣乱者”
发动机旋转部件（如曲轴、飞轮）或往复部件（如活塞）的质量分布不均，会产生不平衡的力、力矩或力偶。这类问题集中在30-200Hz频率范围，尤其对4缸发动机而言，2阶惯性力是最主要的干扰源（想象一下高速旋转的陀螺失衡时的抖动）。
3. 其他“帮凶”：传动、齿轮、附件一个都不少
传动系统不平衡（30-60Hz）：后驱车的“专属烦恼”，传动轴或车轮的不平衡会在特定转速引发低频振动；
齿轮的“双面性”：负载啮合时，齿轮可能产生尖锐的“纯音（Whine）”；扭矩反转时，齿轮间隙的反向力矩又会引发“咔嗒”的Rattle异响；
附件干扰：发电机、空调压缩机等附件运转时，也会产生五花八门的噪声振动（比如发电机轴承老化时的“沙沙”声）。
二、看懂“阶次”：NVH诊断的关键钥匙
如果说频率是NVH的“时间刻度”，那“阶次”就是动力总成的“身份编码”。资料图3-5深度解析了这一核心工具：
1. 发火阶次：四冲程发动机的“心跳节奏”
四冲程发动机每个气缸每2圈完成一次点火（“发火”），因此N缸发动机每圈会有N/2次发火脉冲。发火扭矩的阶次是N/2的倍数——比如4缸机（I4）的发火阶次为2、4、6…（每圈2次发火，对应2阶基础频率）。

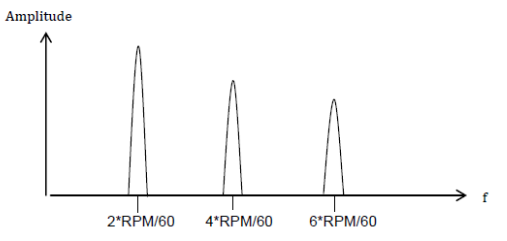

资料图3的理想四缸机发火扭矩阶次谱显示：随着转速升高，2阶（2×RPM/60）、4阶（4×RPM/60）、6阶（6×RPM/60）的振幅会形成特征峰值，这也是诊断发动机NVH问题时重点关注的“指纹”。
2. 惯性力与力偶：转速平方级的“隐藏推手”
发动机的旋转部件（如曲轴）和往复部件（如连杆、活塞）运动时，会产生惯性力和力偶。它们的强度与转速的平方成正比——转速翻倍，力或力偶会增至4倍！这意味着高速工况下，惯性力可能成为NVH的主导因素。
此外，资料图4提到，发电机、进排气系统等部件的阶次也与曲轴转速直接相关，需纳入整体分析。
3. 一张表理清发动机“阶次地图”

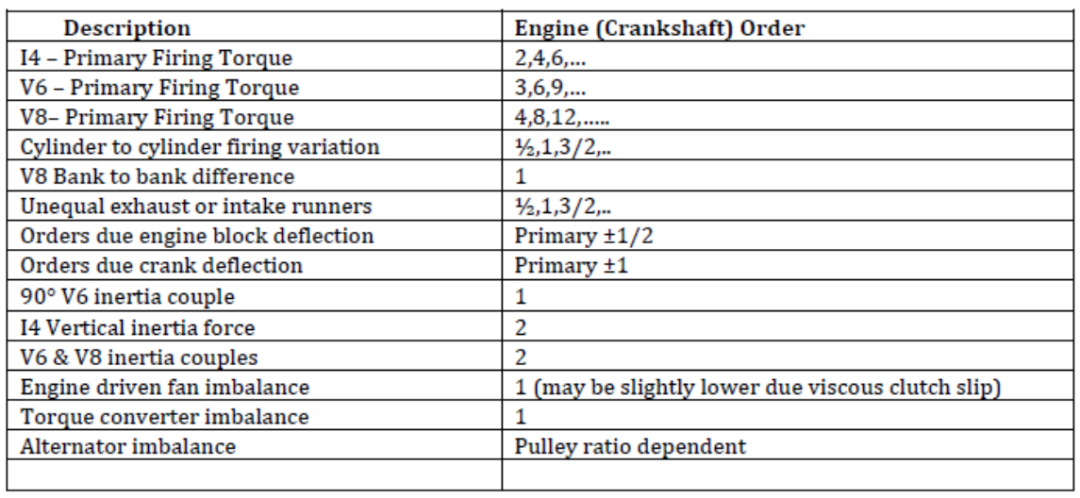

资料图5的“发动机主要阶次列表”堪称“解码手册”，不同结构发动机的阶次特征一目了然：
4缸机（I4）初级点火扭矩阶次：2、4、6…；
V6发动机初级点火扭矩阶次：3、6、9…；
V8发动机初级点火扭矩阶次：4、8、12…；
还有因气缸点火差异（½、1、3/2阶）、排气歧管不等长（½、1、3/2阶）等引发的“非整数阶”问题。
结语：从“被动忍受”到“主动优化”
看懂这些NVH的“底层代码”，工程师就能精准定位问题——比如某纯电车差速器异响，可能是行星齿轮摩擦的“非整数阶”振动；某燃油车高速共振，或许与发动机2阶惯性力有关。
