5.3.12 Gent模型

Gent模型[32]是NH模型的一种扩展，旨在更好地描述大变形下弹性体类材料的响应。Gent模型的单位参考体积Helmholtz自由能由以下公式给出：

该表达式包含三个材料参数：剪切模量μ、控制大应变下有限链可伸展性的无量纲参数Jₘ，以及体积模量κ。Gent模型的Cauchy应力由下式给出：

在Gent模型中，第一不变量I₁始终小于Jₘ + 3，且当Jₘ → ∞时，该模型变得与NH模型相同。

不可压缩Gent模型在单轴加载、平面加载和双轴加载下的Cauchy应力分别由以下公式给出：

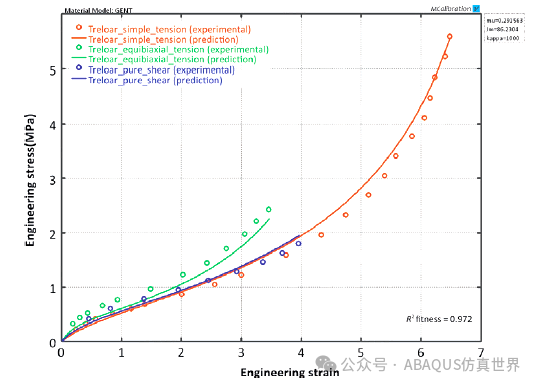

Gent模型预测弹性体行为的准确性在图5.22中通过与Treloar[16]的硫化天然橡胶数据进行比较来展示。

图5.22 Treloar[16]的实验数据和Gent模型的预测结果对比

对于不可压缩单轴加载，可以使用以下Matlab代码实现Gent材料模型：

function[stress] = mat_Gent(time, strain, params)
%mat_Gent Gent超弹性模型
%不可压缩单轴加载
%此函数使用真实应力和应变
mu = params(1);
Jm = params(2);
lambda = exp(strain);
stress = mu*(lambda.^2 - 1./lambda) ./ ...
    (Jm - (lambda.^2 +2./lambda - 3));
end

对于不可压缩单轴加载，Gent材料模型也可以使用以下Python代码实现：

from pylab import *

defGent(trueStrain, params):
"""Gent模型。不可压缩单轴加载。返回真实应力。"""
    mu = params[0]
    Jm = params[1]
    lam = exp(trueStrain)
return mu*Jm / (Jm - lam*lam - 2/lam + 3) * (lam*lam - 1/lam)

trueStrain = linspace(0, 0.8, 100)
trueStress = Gent(trueStrain, [0.29, 86.0])

plot(trueStrain, trueStress, 'r-')
xlabel('真实应变')
ylabel('真实应力 (MPa)')
grid('on')
show()

这段Python代码定义了Gent模型函数，并绘制了一个应力-应变曲线图，展示了在给定参数下的模型行为。

以下代码示例展示了如何实现可压缩单轴加载的Gent材料模型。

defGent_3D(stretch, param):
"""Gent. 3D加载由拉伸指定。
    param: [mu, Jm, kappa]. 返回真实应力。"""
    L1 = stretch[0]
    L2 = stretch[1]
    L3 = stretch[2]
    F = array([[L1,0,0], [0,L2,0], [0,0,L3]])
    J = det(F)
    bstar = J**(-2.0/3.0) * dot(F, F.T)
    I1s = trace(bstar)
    devbstar = bstar - trace(bstar)/3 * eye(3)
return param[0]/ J / (1 - (I1s-3)/param[1]) * devbstar + \
           param[2]*(J-1) * eye(3)

该函数实现了3D Gent模型，考虑了材料的可压缩性。它使用拉伸比来描述变形，并返回真实应力张量。

使用以下Python代码来应用可压缩单轴加载的Gent模型：

from pylab import *
from Polymer_Mechanics_Chap05 import *

trueStrain = linspace(0, 0.8, 100)
trueStress = uniaxial_stress(Gent_3D, trueStrain, [0.29, 86.0, 100])

plot(trueStrain, trueStress, 'b-')
xlabel('真实应变')
ylabel('真实应力 (MPa)')
grid('on')
show()

这段代码使用了先前定义的Gent_3D函数来计算可压缩单轴加载下的应力-应变关系，并绘制了相应的曲线图。参数[0.29, 86.0, 100]分别代表剪切模量μ、Jm和体积模量κ。

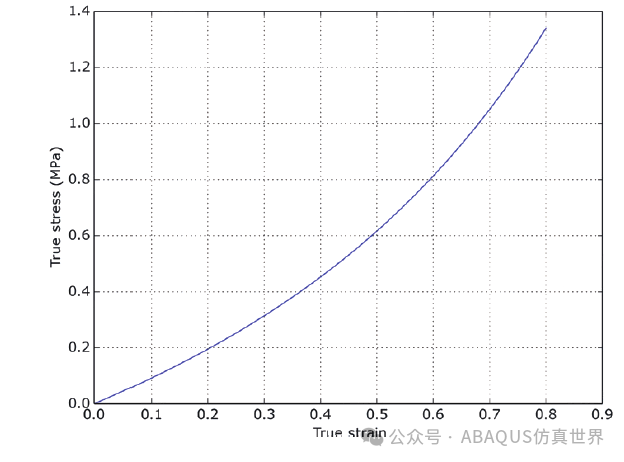

绘制的曲线如下：
