脱硝SCR精准喷氨改造之CFD流场优化篇！
这波精准喷氨改造热潮已经被好事者挑起来了！
甚至有地方下明文要求所有脱硝机组必须实现精准喷氨改造。
热度让我想起了14-17年的超低排放改造。
环保公司偷着乐
，想必业主心里也乐(xiang)开(ma)花(niang)了吧
。
嗨，折腾一下也挺好，再不给环保人一口饭吃，恐怕就要集体出去要饭啦！
本系列文章将不定期从如下几方面介绍咱在脱硝改造CFD流场优化方面的一些个人看法和工程经验，不一定完全正确，仅作为同行参考。
1 SCR脱硝精准喷氨系列之——CFD流场优化
2 SCR脱硝精准喷氨系列之——导流板设置
3 SCR脱硝精准喷氨系列之——导流板积灰和磨损
4 SCR脱硝精准喷氨系列之——喷氨格栅分区设计
5 SCR脱硝精准喷氨系列之——混合器
6 SCR脱硝精准喷氨系列之——小机组改造策略——没预算但也想上精准喷氨

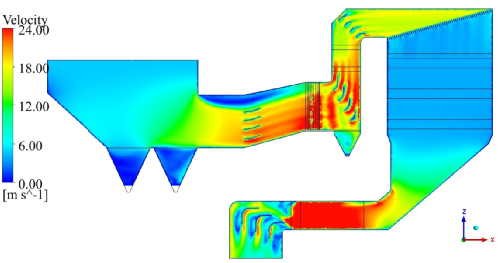

CFD流场优化是精准喷氨改造的关键一步，无论是当年的超低排脱硝改造，还是现在的精准喷氨改造，都在强调CFD流场分布的重要性。
虽然两者都要做CFD流场优化，但是这两者关注的点是有一定差别的。

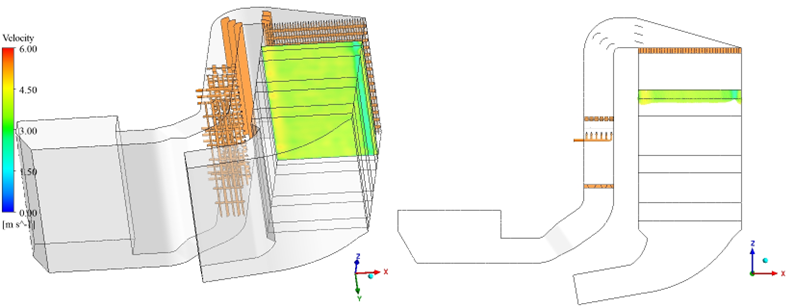

常规脱硝改造关注的是催化剂入口截面的参数指标。
通常，指标要求如下：
1）催化剂入口上游0.5m处截面烟气速度分布相对标准偏差小于15%；
2）催化剂入口上游0.5m处截面氨氮摩尔比分布相对标准偏差小于5%；
3）催化剂入口上游0.5m处截面温度分布偏差小于±10℃；
4）烟气入射催化剂偏角小于±10°；
精准喷氨对流场分布有其独特的要求，优化难度更大。
其中2项硬性要求是：

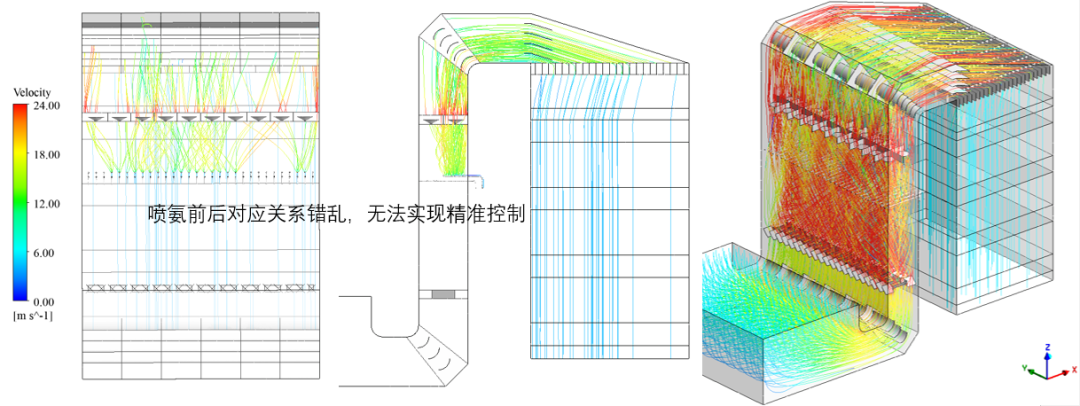

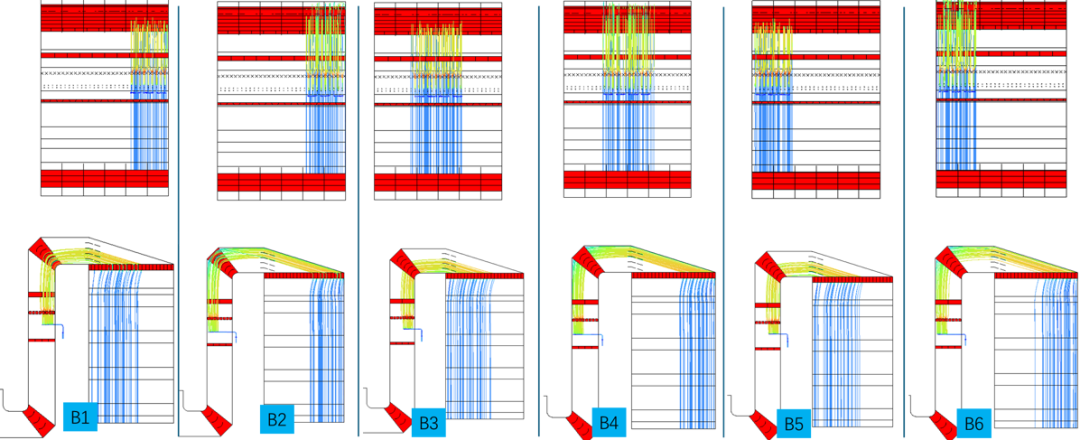

（一）入口喷氨流线和出口分区监测必须要有一一对应关系；
注意，这里是“必须一一对应”，而不是 “最好一一对应”。
这将直接决定喷氨分区控制是否精准，此项不满足，就别谈什么精准控氨了。前后都不对应，你拿什么逻辑去精准控制？
所以，这一条要求对流场模拟提出了巨大挑战。既要优化喷氨格栅并合理设计分区（这部分内容我会在本系列文章第4篇——喷氨格栅分区设计中展开来讲），又要慎重选择当前氨烟混合器的去留，并设计合适的氨烟混合器（这部分内容我会在本系列文章第5篇——混合器设计中展开来讲）。
有的工程师校核完脱硝流场之后，发现催化剂入口各项指标对应关系很好，这可能只是一个假象。
必须要对各分区喷氨流线前后对应关系进行校核和优化，这样才能确保喷氨能够实现精准。
（二） 各喷氨格栅分区来流速度偏差不能过大，不能超出分区电动阀调节能力
根据我个人经验，偏差尽量不要超过80%，越均匀越好。
比方说，来流平均速度10m/s，那么，各分区烟气平均速度最大不超过18m/s。当然这个只是经验数据，因为分区流速太小尚可通过调整对应分区电动阀关小喷氨流量，但是分区流速过大，很可能超过电动阀调节能力。
此外分区阀门开度是由分区烟气流速和NOx浓度共同决定的。如果流量又高，浓度又大，此时分区调节阀开到最大仍然不能达到氨氮摩尔比的要求，那就只能任其NOx超标了。如果不想NOx超标就得氨逃逸超标，反正总有一个不尽人意。
除了上面的两点要求，作为流场优化工程师，只躲在家里干CFD流场是不行的，必须要了解现场，了解业主需求，考察现场目前遇到的问题。
比如说CFD算出来发现流场挺好，但业主反映催化剂磨损了、空预器堵了、喷氨过量了等等，这些问题需要结合现场去分析，很可能是导流板磨穿了、导流板积灰了、模拟边界定的不合理等等造成的（这部分内容我会在本系列文章第2、3篇——导流板设计和积灰磨损中展开来讲）。
另外，锅炉燃烧负荷不同，脱硝反应器来流速度分布、温度分布、NOx浓度分布可能差别很大。
这与CFD工程师常规理解可能是不一样的。
理论上各工况负荷下的脱硝入口速度场分布规律是一致的。
根据相似模化实验原理，雷诺数大于2*10的5次方后，流动进入“自模化”区，速度分布规律不受流速变化的影响。
但是从全流程角度出发，锅炉从燃烧产生烟气到脱硝入口不是所有区域都满足自模化要求的，这就导致各工况速度分布可能差别很大。

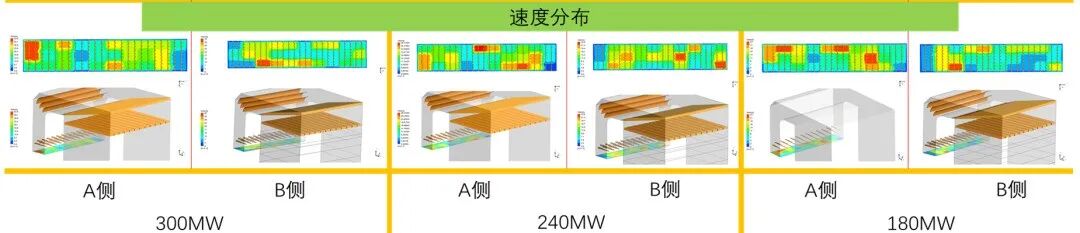

见下图某机组各负荷入口速度分布现场测试结果。
像这种情况，也是一个行业难题，很难实现喷氨格栅全负荷来流均匀一致。这就要考分区自动调阀实时控制，从而一定程度上弥补变负荷分区流量分配变化大带来的影响。
理论上在省煤器出口增设大型绕流混合器也可以重整气流、提升NOx和温度分布均匀性，但并不是所有项目都具备这样的条件，入口水平段距离太低不具备改造条件。
如果仅从技术角度出发去给建议，咱建议流场越均匀越好。
但脱硝精准喷氨改造又是个系统工程项目，还要考虑改造成本、施工难度、工期要求、竞标优势、项目利润等等。
需要强调的是：CFD流场优化很重要，但也只是实现精准喷氨的先决要素之一。
流场不好能不能实现精准喷氨？
能。
但是很难。
前提是前后分区对应关系必须一致，顶多就是阀门调节幅度大一些。如果流场均匀性太差，调节幅度超过分区控制阀门的能力，那也是不行的，所以说好的流场一定是实现精准喷氨的基础。
如果对应关系混乱，精准喷氨必定失败。
