新手也能上手！ANSYS ACP复合材料层合板建模与应力分析（1月13日）

作为工程师，你是否还在为复合材料复杂的铺层设计和应力评估头疼？ANSYS Composite PrepPost（ACP）模块堪称复合材料仿真的 “神器”，能一站式解决建模、铺层优化、失效分析等核心问题。

今天就用层合板案例，手把手教你用 ACP 完成从建模到应力云图输出的全流程，新手也能快速上手！

 一、ANSYS Composite PrepPost 功能概览

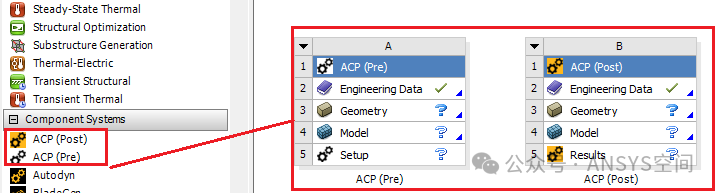

Composite PrepPost 是 ANSYS 中专为复合材料开发的前后处理集成模块，主要分为两个部分：

 •  ACP-Pre（建模核心模块）

用于建立各类复杂复合材料结构模型，包括铺层定义、纤维方向设定等，为后续有限元计算提供精确的几何与材料信息。

 •  ACP-Post（后处理模块）

提供强度评估、层应力提取、失效分析等功能，可直接在计算模块中完成大部分后处理工作。

主要功能

1.  复合材料建模

• 定义复杂铺层结构

• 设置纤维方向与铺层方位

• 优化复合材料设计方案

• 评估整体结构性能

2.  铺层应力评估

• 应用失效准则判断风险

• 分析褶皱、分层等复杂失效机制

• 快速访问关键层信息

• 使用子模型进行局部精细分析

 二、复合材料层合板分析流程（实例演示）

下面以一个三层的层合板复合材料结构的建模和应力计算，讲解一下其基本流程：

（1）从工程数据模块中，调用复合材料参数

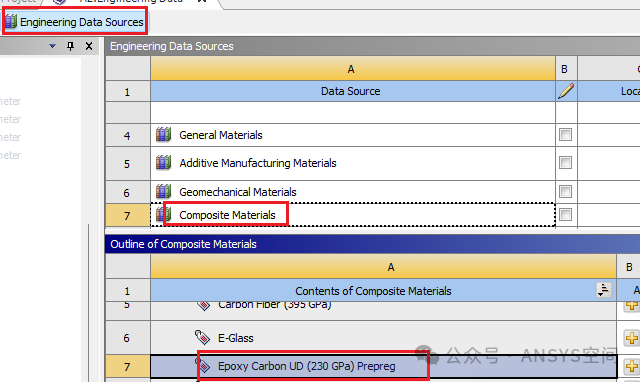

在 Engineering Data 模块中，选择 Composite Materials → Epoxy Carbon UD (230 GPa) Prepreg 等材料数据，为后续建模提供物理参数。

（2）建立平面几何模型

创建平面几何（如矩形板），作为复合材料层合板的基体。

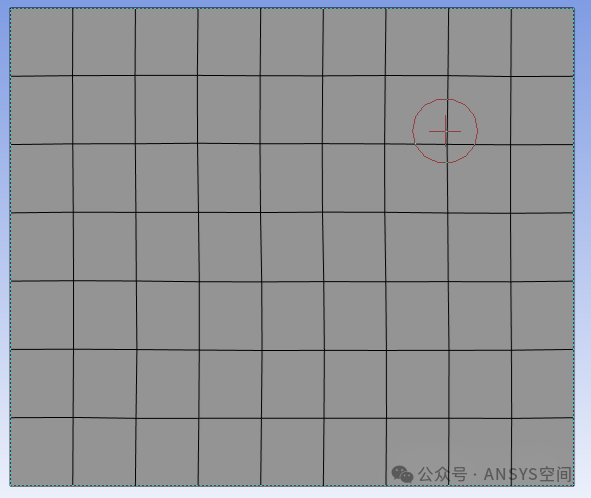

（3）网格划分

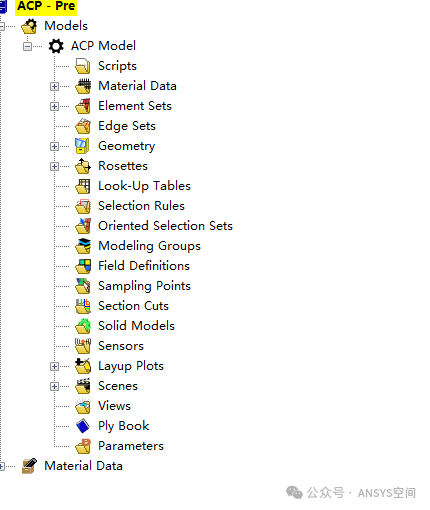

（4）进入到ACP建模环境

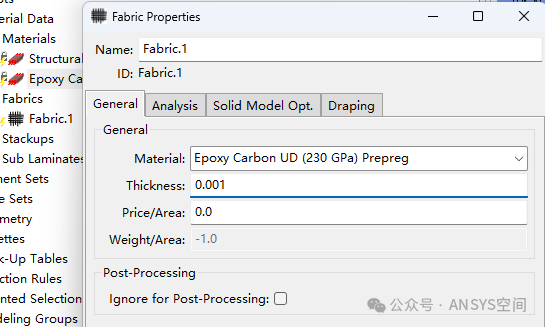

（5）建立单层材料

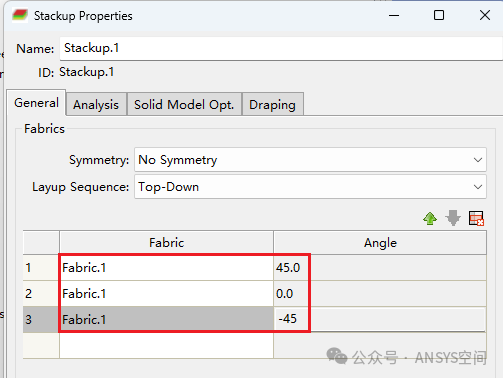

（6）建立多层复合材料

（7）确定纤维参考方向

（8）确定复合材料铺层方向

（9）建立复合材料模型

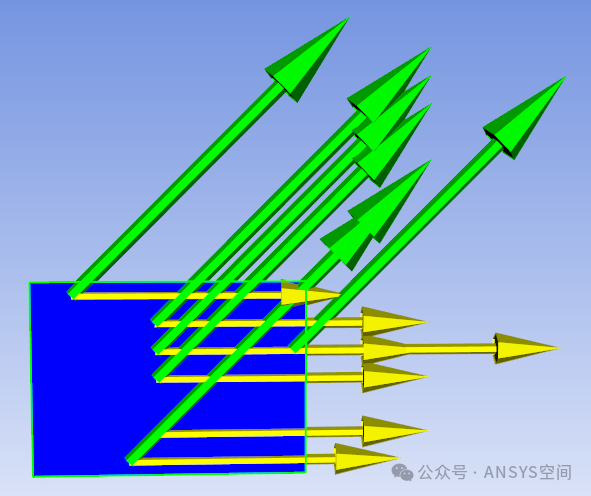

图 第一层 黄色箭头（参考方向） 绿色箭头（纤维方向）45度

（10）进行静力学计算，得到计算结果

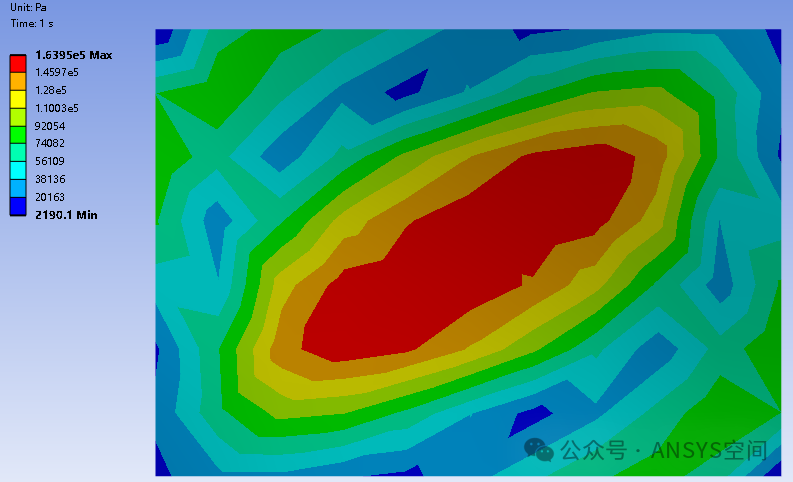

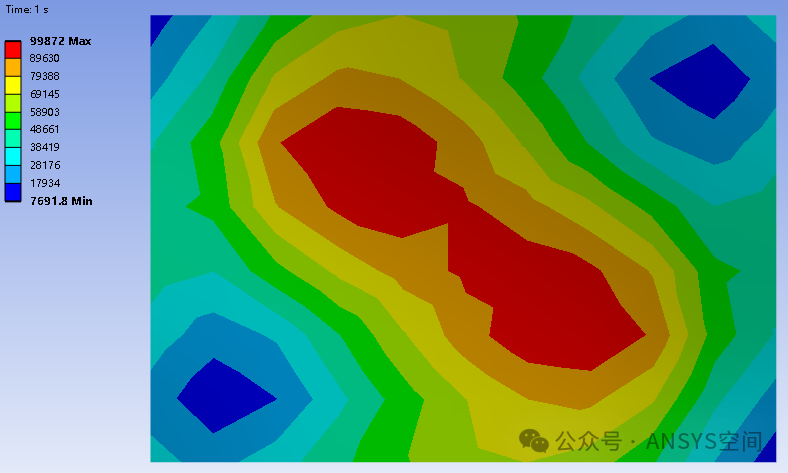

图 纤维45度方向层的等效应力云图

  图 纤维0度方向层的等效应力云图

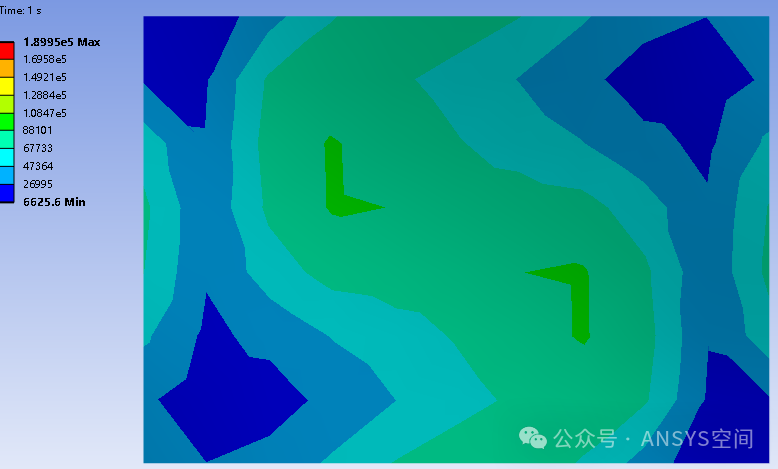

图 纤维-45度方向层的等效应力云图
