上一篇突破高速电路电源噪声瓶颈！直击Ansys Siwave SSN仿真流程与方法，仿真秀专家讲师结合多年实战经验，深度拆解了 Ansys Siwave SSN 仿真的核心痛点，并分享了一套可直接落地的实操解决方案；而本文将聚焦当下在电子研发领域炙手可热的高精度电热耦合仿真技术，从工程应用视角展开系统解读，希望能为奋战在研发一线的工程师，以及深耕相关领域的高校学子，提供兼具实用性与参考价值的技术经验，助力大家高效掌握这一破解电子产品散热难题的核心技能。

2026 年初，“内存条价格堪比上海一套房” 的话题刷屏全网 ——SK 海力士、三星电子的 256G 服务器级 DDR5 内存单条售价突破 4.5 万元，高端型号逼近 6 万元。这场由 AI 算力需求爆发、供给端产能收缩引发的价格风暴，不仅让下游企业承压，更暴露了电子产品行业更深层的危机：当芯片功率持续提升、集成度不断突破，散热难题正成为制约产品性能与成本控制的关键瓶颈，而高精度电热耦合仿真技术，正成为破局的核心钥匙。

电子产品行业的成本飙升与散热失控

当前电子产品行业正面临 “供需失衡推高成本” 与 “技术升级加剧散热压力” 的双重挑战，二者相互交织，让企业陷入两难。

从成本端看，内存、芯片等核心元器件价格暴涨并非个例。2025 年下半年以来，消费级内存价格翻倍，服务器级内存涨幅更是远超预期。背后既有 AI 算力建设催生的存储需求结构性爆发，也有上游厂商过去两年 “去库存、控产能” 导致的供给弹性不足。更关键的是，高端存储领域国产化进程仍存差距，短期难以弥补全球供给缺口，这种 “供需错配” 直接导致下游企业研发成本、生产成本双线攀升。

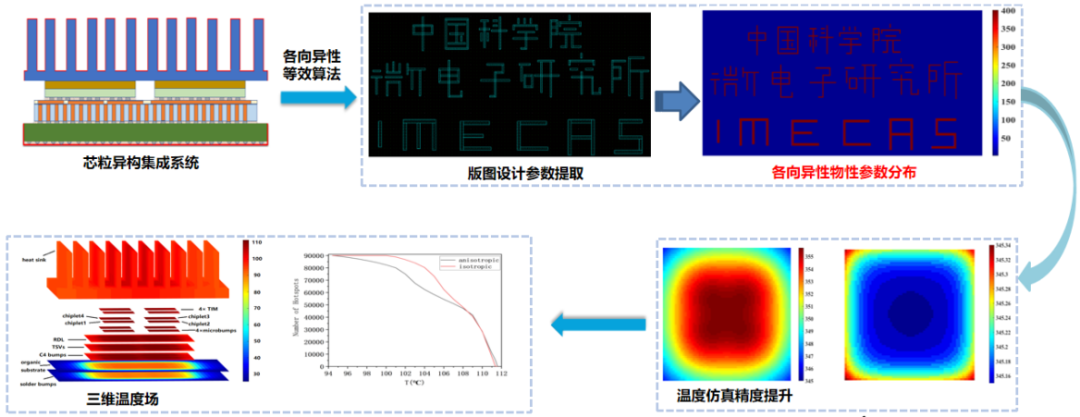

图1 各向异性热仿真（中科院微电子研究所官网）

而从技术端看，“功率提升” 与 “散热不足” 的矛盾愈发尖锐。随着 Chiplet（芯粒）异构集成、高密度封装等技术的普及，芯片功耗密度已从过去的 100W/cm² 向更高水平突破[1]。中国科学院微电子研究所的数据显示，芯粒集成虽能降低算力芯片成本，但会使功耗增加 30% 以上，局部热点温度甚至超过 120℃—— 这不仅会导致芯片性能衰减、寿命缩短，更可能引发可靠性事故。例如某云服务商的 AI 服务器因散热设计缺陷，曾出现批量宕机，单日损失超千万元。

与此同时，行业还面临着 “试错成本高” 与 “研发周期紧” 的现实压力。传统的热设计依赖 “原型测试 - 修改 - 再测试” 的模式，一款高端服务器的散热方案往往需要反复制作 3-5 版原型，单版成本超 10 万元，研发周期延长 2-3 个月。在当前市场竞争激烈、技术迭代加速的背景下，这种 “摸着石头过河” 的方式已难以为继。

高精度电热耦合仿真技术是破解关键

面对行业痛点，高精度电热耦合仿真技术正凭借 “精准预测、高效优化、成本可控” 的优势，成为电子产品研发的 “刚需工具”。其核心价值体现在三个维度：

首先，从 “事后补救” 到 “事前预判”，规避散热风险

传统热设计往往在原型制作完成后才发现问题，而电热耦合仿真技术可在设计初期就实现 “温度可视化”。通过 Ansys 3DL Layout、SIwave、Icepak 等工具的协同，工程师能精准模拟 PCB（印制电路板）、芯片封装在不同工况下的电流分布、电压降及温度场 —— 例如提前识别 CPU 周边电容因局部高温导致的寿命风险，或 DDR5 内存插槽因电流集中引发的过热问题，将散热隐患扼杀在设计阶段。

高精度电热耦合仿真

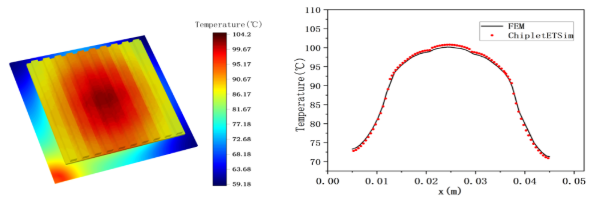

中国科学院微电子研究所的实践印证了这一点：其研发的芯粒集成电热耦合仿真模型，能准确描述焦耳热效应下的温度变化，相对误差仅 0.38%，可提前预测 90% 以上的热点问题。这种 “事前预判” 能力，能让企业避免因散热缺陷导致的后期修改成本，将研发风险降低 60% 以上。

图3-电热耦合仿真（中科院微电子研究所官网）

其次，从 “经验驱动” 到 “数据驱动”，实现高效优化

过去工程师优化散热方案多依赖经验，例如 “凭感觉增加散热器厚度”“盲目增多散热孔”，往往导致 “过度设计” 或 “优化无效”。而电热耦合仿真技术通过量化分析，可实现 “精准优化”：通过调整散热器材料（如从铝合金改为铜合金）、PCB 铜厚（如从 1oz 增至 2oz）、Via Farm（过孔阵列）数量等参数，结合仿真结果快速迭代方案，找到 “性能最优 - 成本最低” 的平衡点。

以某 AI 服务器的 PCB 设计为例，通过 SIwave 的 IR Drop（电压降）仿真，工程师发现内存供电线路存在电压损耗过大问题，进而通过优化走线宽度、增加过孔数量，将电压降从 0.25V 降至 0.12V，同时使局部温度降低 18℃—— 整个优化过程仅需 2 天，无需制作任何原型，效率较传统方式提升 10 倍以上。

最后，从 “单一维度” 到 “多物理场协同”，适配复杂场景

随着电子产品集成度提升，热设计已不再是 “单一学科”，而是需要兼顾 “电性能” 与 “热性能” 的协同。例如 PCB 的铜厚调整不仅影响散热，还会改变信号完整性；散热器的结构设计可能影响电磁兼容性。高精度电热耦合仿真技术可实现 “电 - 热 - 磁” 多物理场的耦合分析，例如在 Ansys Icepak 中同步考虑散热器的流体动力学特性与 PCB 的电流分布，确保优化方案既满足散热需求，又不影响信号传输与结构稳定性。

这种 “多维度协同” 能力，对当前高端电子产品尤为重要。例如 5G 基站的 PCB 设计，需同时兼顾功率放大器的散热、射频信号的完整性及结构的小型化，通过电热耦合仿真技术，可实现三者的平衡，使产品研发周期缩短 1/3。

Ansys Icepak电热耦合仿真流程

Icepak 电热耦合仿真（含与 Ansys 3DL Layout/SIwave 协同流程）的核心是实现 “电生热 - 热影响电” 的动态耦合分析，精准模拟电子产品（如 PCB、芯片、散热器）的温度场与电性能交互关系，整体过程可分为前期准备、协同建模与耦合设置、网格划分、求解计算、结果分析与优化五大核心步骤，具体概述如下：

1、前期准备：数据导入与基础配置

（1）数据源导入：核心是获取电热仿真所需的电功耗数据与几何模型数据

电功耗数据：通过 Ansys SIwave 完成 PCB 的 IR Drop（电压降）仿真、功率分布计算后，将仿真结果（如功耗文件、电流分布数据）导出为 Icepak 兼容格式（如 *.inp、*.csv），明确各器件（芯片、电容、电阻）的功耗值；
几何模型导入：通过 Cadence Allegro 导出 IPC2581 格式文件，或直接导入 PCB、芯片、散热器的 3D 模型（支持 STEP、IGES 等格式），确保模型包含叠层信息、器件布局、散热器结构等关键细节；
辅助配置：开启 HPC（多核并行计算）设置，提升仿真效率；整理材料参数（如 PCB 基材、铜层、散热器材料的导热系数、比热容、密度，需考虑温变特性）。

（2）边界条件与求解空间定义

定义求解域：根据产品实际应用场景（如服务器机箱、消费电子外壳），设置封闭或开放的求解空间，明确空间尺寸与环境介质（如空气）；
设定边界条件：包括环境温度（如 25℃室温）、散热方式（自然对流、强制风冷、液冷）、外壳散热系数等，贴合实际工程场景。

2、协同建模与耦合设置：实现电热双向交互

（1）模型完善与参数配置

器件建模：对芯片、散热器等关键部件补充细节模型（如芯片的发热核心区、散热器的鳍片结构），设置器件与 PCB 的接触热阻（避免忽略界面散热损耗）；
材料赋值：为各部件分配对应材料属性（如 PCB 铜层导热系数 401 W/(m・K)、铝合金散热器导热系数 202 W/(m・K)），支持自定义材料温变曲线（如高温下材料导热系数衰减特性）。

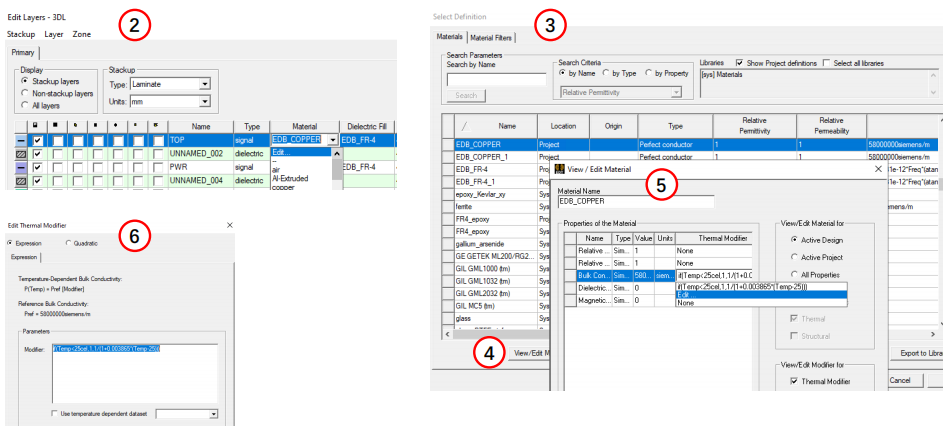

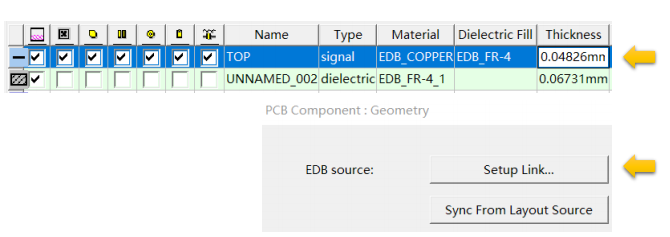

图-温变材料设置

（2）双向耦合参数设置

关联电仿真数据：将 SIwave 导出的功耗数据映射到 Icepak 模型的对应器件上，确保功耗分布与实际电路一致；

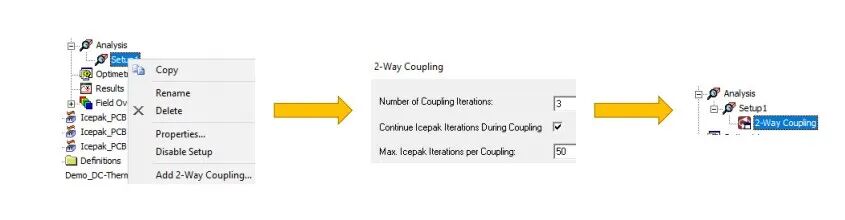

开启双向耦合：在 Icepak 中设置 “Electrical-Thermal Coupling”，定义电性能与热性能的交互逻辑（如温度升高导致电阻增大，进而影响功耗分布；功耗变化反过来改变温度场），确保仿真贴近真实物理过程。

图-设置双向耦合

3、网格划分：平衡精度与效率

（1）网格策略制定：根据模型复杂度与关键区域需求，采用 “多区域网格优化” 方案

关键区域加密：对芯片表面、散热器鳍片、PCB 铜层等发热核心区和散热关键区，设置更细的网格（如网格尺寸 0.1-0.5mm），保证仿真精度；
非关键区域粗化：对求解空间边缘、外壳等影响较小的区域，采用较粗网格（如网格尺寸 1-3mm），降低计算量；
网格质量校验：检查网格畸变率、正交性，修复负体积、重叠网格等问题，避免影响求解收敛性。

（2）网格生成与调整：通过 Icepak 自动网格生成功能创建初始网格，结合手动调整优化关键区域网格密度，确保既满足精度要求（如温度计算误差≤5%），又能控制计算时间。

4、求解计算：执行耦合仿真

（1）求解器配置：选择适合的求解器（如稳态求解器用于常规散热分析，瞬态求解器用于突发功耗下的温度变化模拟），设置收敛判据（如温度残差≤1e-4、能量残差≤1e-6）；

（2）监控项设置：添加关键监控点（如芯片热点温度、PCB 核心区域温度、散热器表面风速），实时跟踪仿真过程中的关键数据变化；

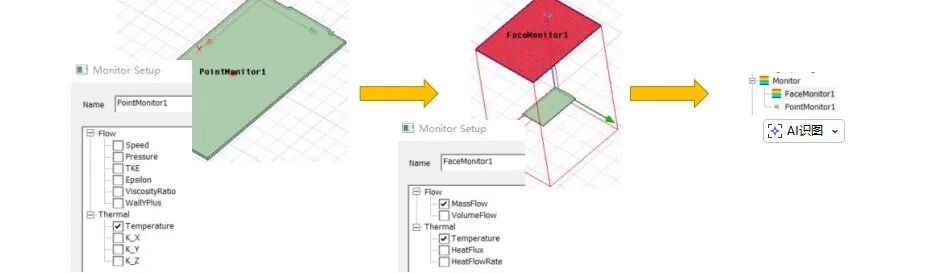

Icepak通过Monitor来监控仿真是否收敛。按F，切换为Pick Face模式。1. 选择PCB表面，右键，Assign Monitor – Point，把Temperature打勾。2. 选择求解空间的上表面，右键，Assign Monitor – Face，把MassFlow和Temperature打勾。

图-设置监视器

（3）启动求解：利用 HPC 多核并行计算功能启动仿真，Icepak 会自动迭代计算电 - 热耦合过程，直至满足收敛条件（常规项目求解时间从数小时到数天不等，取决于模型规模与网格密度）。

5、结果分析与优化：落地工程应用

（1）结果解读：提取仿真数据并可视化分析

热性能分析：查看温度场云图（识别热点位置与温度峰值）、热流密度分布（判断散热路径是否合理）、流体速度场（分析风冷 / 液冷的散热效率）；
电性能关联分析：结合 SIwave 的电压降数据，验证温度升高对电性能的影响（如是否因温度过高导致电压降超标）；
关键指标评估：判断是否满足设计要求（如芯片最高温度≤85℃、PCB 温度≤60℃），定位散热瓶颈（如散热器散热不足、PCB 铜层导热能力不够）。

（2）优化迭代：针对仿真发现的问题，调整设计参数并重复上述仿真流程

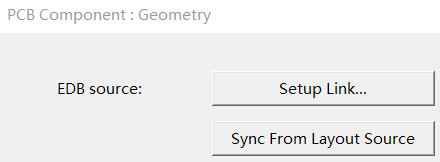

散热结构优化：调整散热器厚度、材料（如铝合金换铜合金）、表面涂敷（如增加散热涂层）、鳍片数量；以下是增加PCB的Top/Bottom层铜厚，能增强均温效果。设置方法：① 在SIwave里调整铜厚。② 在Icepak里重新Sync PCB。

PCB 设计优化：增厚铜层、增加 Via Farm（过孔阵列）数量、优化芯片布局（避免发热器件集中）；芯片下方增加Via Farm，可以帮助Top/Bottom层传热。设置方法：① 在SIwave里绘制Via，并用Duplicate命令生成Via Farm。② 在Icepak里重新Sync PCB。

边界条件优化：调整散热风速、冷却液流量等，直至实现 “温度达标、成本最优、结构可行” 的设计目标。

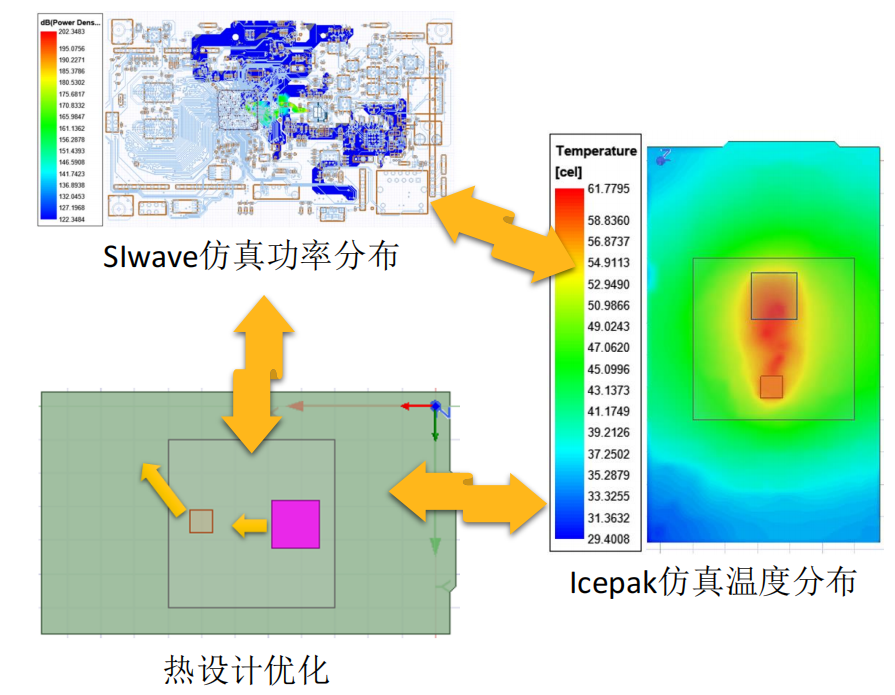

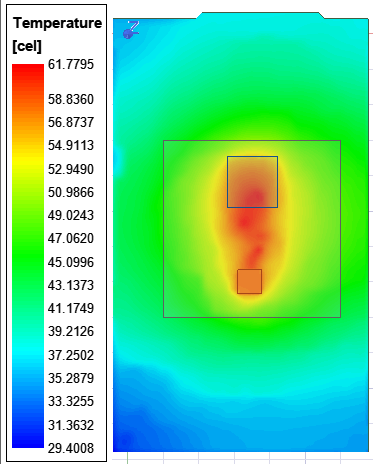

以下是加散热器后温度场分布：求解结束后，可以看到最高温从68.67降低到61.78℃

总之，Icepak 电热耦合仿真的核心是 “协同性” 与 “实用性”：通过与 3DL Layout/SIwave 的工具协同，获取精准电功耗数据；通过双向耦合设置，还原真实电热交互过程；通过网格优化与结果分析，实现从 “问题定位” 到 “方案优化” 的闭环，最终帮助工程师在产品设计阶段规避散热风险、缩短研发周期、降低试错成本。
